本文介绍如何使用STC12C5A60S2单片机的定时器T0和T1产生指定频率的时钟信号，并提供具体的实现代码。通过配置定时器的工作模式和计算合适的重载值，可以实现在不同模式下稳定的时钟输出。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

快速导航
STC12参考例程（已封装好成函数库，方便用到时直接调用，附模块资料代码注释）

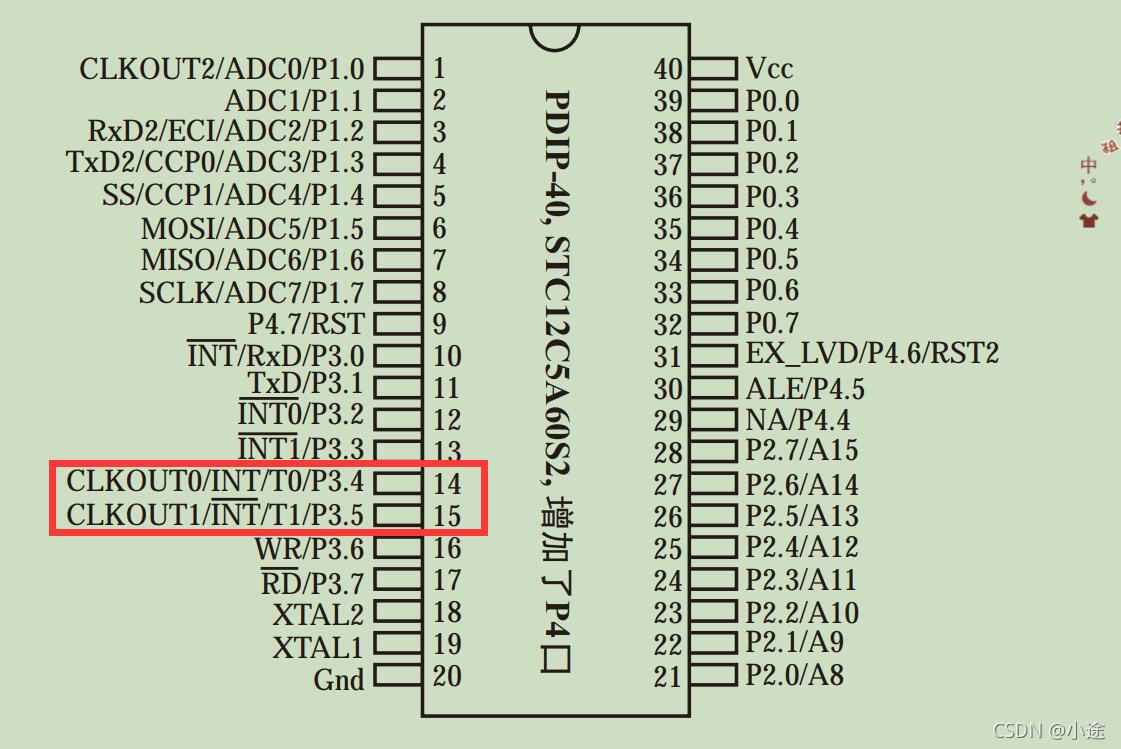

STC12C5A60S2时钟输出引脚
请添加图片描述

使用定时器T0产生时钟频率

#include <STC12C5A60S2.h>

#define FOSC 		11059200	//晶振频率

//#define MODE1T				//定时器时钟模式，注释这一行是12T，取消注释是1T

#define FREQUENCY 	10000		//频率设置

#ifdef MODE1T
#define F_CALCULATION	(256-FOSC/2/FREQUENCY)//1T模式下频率计算公式
#else
#define F_CALCULATION	(256-FOSC/2/12/FREQUENCY)//12T模式下频率计算公式
#endif

void frequencyTimer0_Init(void)
{
#ifdef MODE1T
	AUXR |= 0x80;		//定时器0工作模式1T模式
#endif
	TMOD |= 0x02;		//设置定时器0，工作方式2（8位自动重载）
	TL0 = F_CALCULATION;
	TH0 = F_CALCULATION;
	TR0 = 1;			//使能定时器0
	WAKE_CLKO = 0x01;	//使能定时器0时钟输出
}

void main(void)
{
	frequencyTimer0_Init();
	while(1);
}

定时器T1产生时钟频率

#include <STC12C5A60S2.h>

#define FOSC 		11059200	//晶振频率

//#define MODE1T				//定时器时钟模式，注释这一行是12T，取消注释是1T

#define FREQUENCY 	10000		//频率设置

#ifdef MODE1T
#define F_CALCULATION	(256-FOSC/2/FREQUENCY)//1T模式下频率计算公式
#else
#define F_CALCULATION	(256-FOSC/2/12/FREQUENCY)//12T模式下频率计算公式
#endif

void frequencyTimer1_Init(void)
{
	#ifdef MODE1T
    AUXR = 0x40;//timer1 work in 1T mode
#endif
    TMOD = 0x20;//set timer1 as mode2 (8-bit auto-reload)
    TL1 = F_CALCULATION;
    TH1 = F_CALCULATION;
    TR1 = 1;//timer1 start running
    WAKE_CLKO = 0x02;//enable timer1 clock outp
}

void main(void)
{
	frequencyTimer1_Init();
	while(1);
}

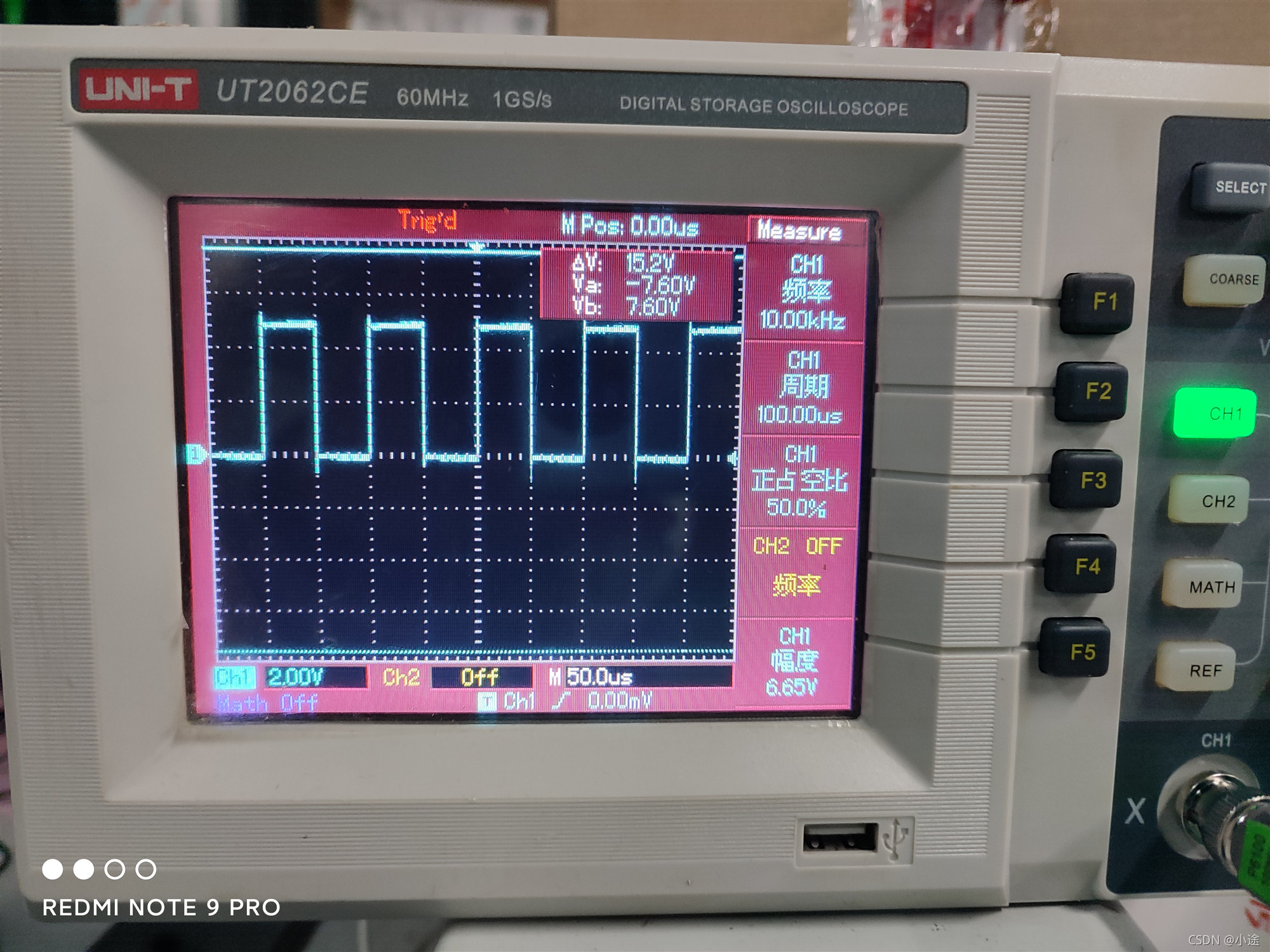

时钟输出效果
请添加图片描述
