JVM运行时数据区

本文详细介绍了Java运行时数据区,包括程序计数寄存器、虚拟机栈、本地方法栈、堆和方法区。阐述了各区域的作用、特点,如程序计数器存储指令地址,堆存放对象实例等。还讲解了堆内存的细分、垃圾回收机制,以及方法区中常量池的相关知识。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

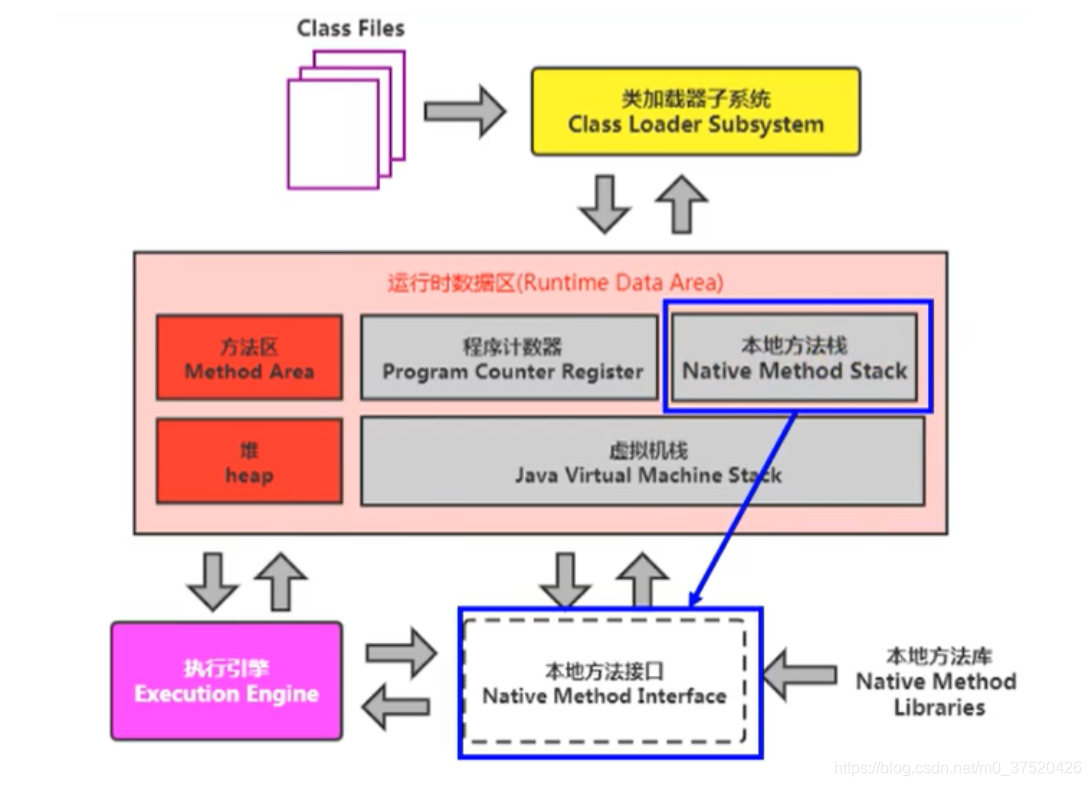

运行时数据区

1.程序计数寄存器

作用:PC寄存器用来存储指向下一条指令的地址,也即将要执行的指令代码。由执行引擎读取下一条指令。

任何时间一个线程都只有一个方法在执行,也就是所谓的当前方法。程序计数器会存储当前线程正在执行的Java方法的JVM指令地址;或者,如果是在执行native方法,则是未指定值(undefned)。

它是唯一一个在Java虚拟机规范中没有规定任何outotMemoryError情况的区域。



PC寄存器存储字节码指令地址作用?/PC寄存器为什么被设定为私有的?

我们都知道所谓的多线程在一个特定的时间段内只会执行其中某一个线程的方法,CPU会不停地做任务切换,这样必然导致经常中断或恢复,如何保证分毫无差呢?为了能够准确地记录各个线程正在执行的当前字节码指令地址,最好的办法自然是为每一个线程都分配一个PC寄存器,这样一来各个线程之间便可以进行独立计算,从而不会出现相互干扰的情况。

2.虚拟机栈(无垃圾回收)

每个线程在创建时都会创建一个虚拟机栈,其内部保存一个个的栈帧(Stack Frame),对应着一次次的Java方法调用。线程私有的。

每个线程都有自己的栈,栈中的数据都是以栈帧(Stack Frame)的格式存在。在这个线程上正在执行的每个方法都各自对应一个栈帧(Stack Frame)。栈帧是一个内存区块,是一个数据集,维系着方法执行过程中的各种数据信息。执行引擎运行的所有字节码指令只针对当前栈帧进行操作。

如果在该方法中调用了其他方法,对应的新的栈帧会被创建出来,放在栈的顶端,成为新的当前帧。

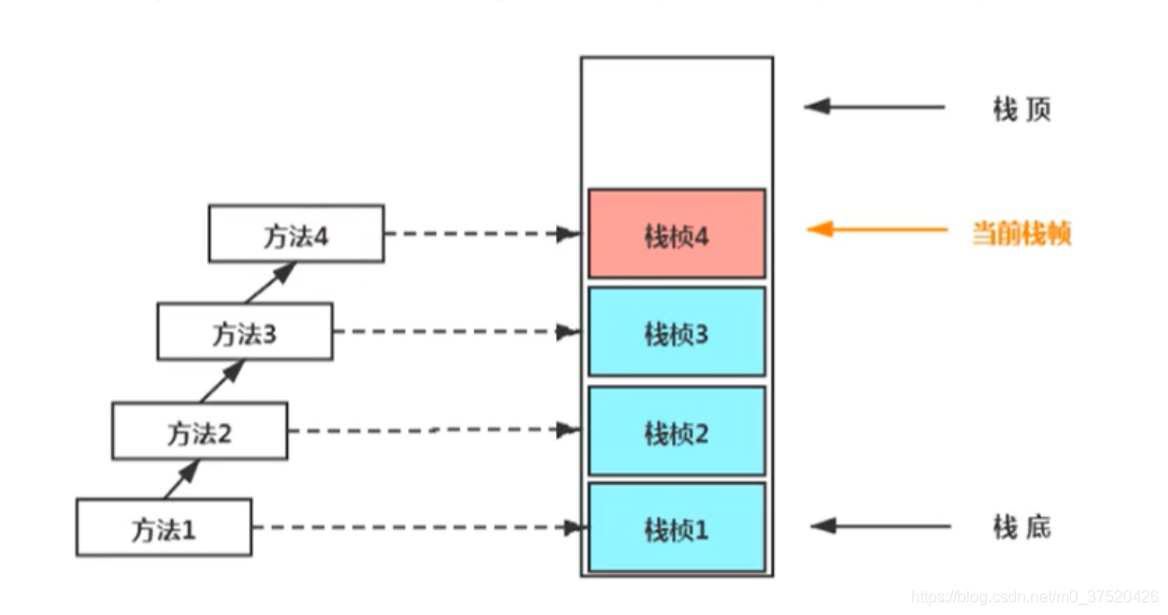

栈运行原理

不同线程中所包含的栈帧是不允许存在相互引用的,即不可能在一个栈帧之中引用另外一个线程的栈帧。

如果当前方法调用了其他方法,方法返回之际,当前栈帧会传回此方法的执行结果给前一个栈帧,接着,虚拟机会丢弃当前栈帧,使得前一个栈帧重新成为当前栈帧。

Java方法有两种返回函数的方式,一种是正常的函数返回,使用return指令;另外一种是抛出异常。不管使用哪种方式,都会导致栈帧被弹出。

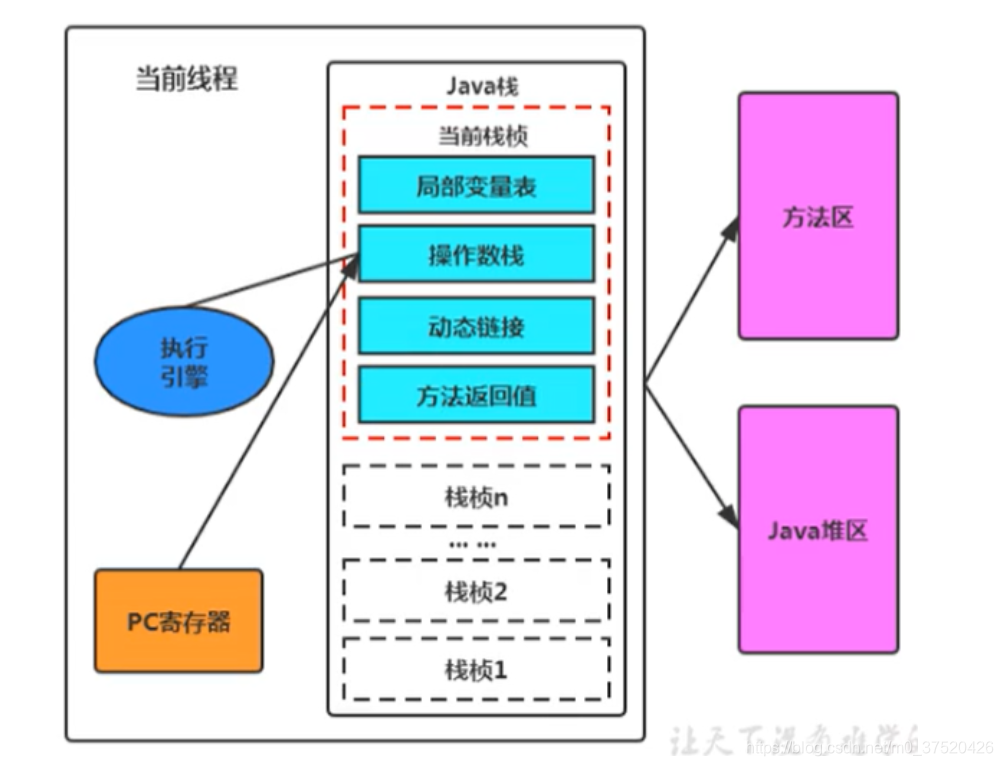

栈帧的内部结构

每个栈帧中存储着:动态链接、方法返回地址、附加信息 : 有些地方被称为帧数据区

  • 局部变量表(Local Variables):主要用于存储方法参数和定义在方法体内的局部变量这些数据类型包括各类基本数据类型、对象引用(reference),以及returnAddress类型。局部变量表中的变量只在当前方法调用中有效。在方法执行时,虚拟机通过使用局部变量表完成参数值到参数变量列表的传递过程。当方法调用结束后,随着方法栈帧的销毁,局部变量表也会随之销毁。在局部变量表里,32位以内的类型只占用一个slot(包括returnAddress类型),64位的类型(1ong和double)占用两个slot。

  • 操作数栈(operand Stack)(或表达式栈):主要用于保存计算过程的中间结果,同时作为计算过程中变量临时的存储空间。每一个操作数栈都会拥有一个明确的栈深度用于存储数值,其所需的最大深度在编译期就定义好了,保存在方法的Code属性中,为maxstack的值。

  • 动态链接(DynamicLinking)(或指向运行时常量池的方法引用):每一个栈帧内部都包含一个指向运行时常量池中该栈帧所属方法的引用包含这个引用的目的就是为了支持当前方法的代码能够实现动态链接。在Java源文件被编译到字节码文件中时,所有的变量和方法引用都作为符号引用(symbolic Reference)保存在class文件的常量池里。比如:描述一个方法调用了另外的其他方法时,就是通过常量池中指向方法的符号引用来表示的,那么动态链接的作用就是为了将这些符号引用转换为调用方法的直接引用。为什么需要运行时常量池?

    因为在不同的方法,都可能调用常量或者方法,所以只需要存储一份即可,节省了空间

    常量池的作用:就是为了提供一些符号和常量,便于指令的识别

  • 方法返回地址(Return Address)(或方法正常退出或者异常退出的定义):存放调用该方法的pc寄存器的值

  • 一些附加信息

总结一句话就是:如果对象是在内部产生,并在内部消亡,没有返回到外部,那么它就是线程安全的,反之则是线程不安全的。

运行时数据区,是否存在Error和GC?

运行时数据区是否存在Error是否存在GC
程序计数器
虚拟机栈
本地方法栈
方法区是(OOM)

3.本地方法栈

Java虚拟机栈于管理Java方法的调用,而本地方法栈用于管理本地方法的调用。本地方法栈,也是线程私有的。



4.堆

堆可以处于物理上不连续的内存空间中,但在逻辑上它应该被视为连续的。

所有的线程共享Java堆,在这里还可以划分线程私有的缓冲区(Thread Local Allocation Buffer,TLAB)。

此内存区域唯一目的就是存放对象实例。

堆内存细分

Java 7及之前堆内存逻辑上分为三部分:新生区+养老区+永久区

  • Young Generation Space 新生区 Young/New 又被划分为Eden区和Survivor区

  • Tenure generation space 养老区 Old/Tenure

  • Permanent Space永久区 Perm

Java 8及之后堆内存逻辑上分为三部分:新生区养老区+元空间

  • Young Generation Space新生区 Young/New 又被划分为Eden区和Survivor区

  • Tenure generation space 养老区 Old/Tenure

  • Meta Space 元空间 Meta

设置堆内存大小:

  • “-Xms"用于表示堆区的起始内存,等价于-xx:InitialHeapSize

  • “-Xmx"则用于表示堆区的最大内存,等价于-XX:MaxHeapSize

通常会将-Xms和-Xmx两个参数配置相同的值,其目的是为了能够在ava垃圾回收机制清理完堆区后不需要重新分隔计算堆区的大小,从而提高性能。

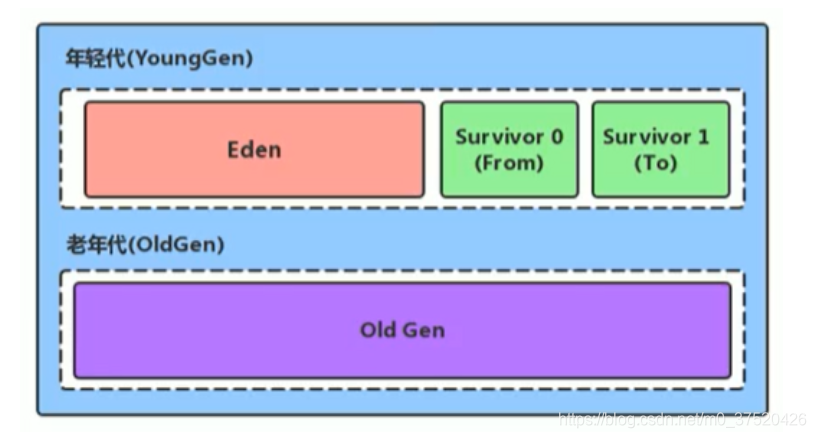

年轻代与老年代:



默认参数:

  • Eden:From:to -> 8:1:1

  • 新生代:老年代 - > 1 : 2

配置新生代与老年代在堆结构的占比。

  • 默认-XX:NewRatio=2,表示新生代占1,老年代占2,新生代占整个堆的1/3

  • 可以修改-XX:NewRatio=4,表示新生代占1,老年代占4,新生代占整个堆的1/5

对象分配过程:

我们创建的对象,一般都是存放在Eden区的,当我们Eden区满了后,就会触发GC操作,一般被称为 YGC / Minor GC操作;

特别注意,在Eden区满了的时候,才会触发MinorGC,而幸存者区满了后,不会触发MinorGC操作;

如果Survivor区满了后,将会触发一些特殊的规则,也就是可能直接晋升老年代。

  • Minor GC:新生代的GC

  • Major GC:老年代的GC

  • Full GC:整堆收集,收集整个Java堆和方法区的垃圾收集

HotSpot为什么要分为新生代和老年代?

因为有的对象寿命长,有的对象寿命短。应该将寿命长的对象放在一个区,寿命短的对象放在一个区。不同的区采用不同的垃圾收集算法。寿命短的区清理频次高一点,寿命长的区清理频次低一点。提高效率。

为什么要有Survivor区?

如果没有Survivor区,那么Eden每次满了清理垃圾,存活的对象被迁移到老年区,老年区满了,就会触发Full GC,Full GC是非常耗时的,解决办法:

  1. 增加老年代内存,那么老年代清理频次减少,但清理一次花费时间更长。

  2. 减少老年代内存,老年代一次FullGC时间更少,频率增加。

都不行,只有再加一层Survivor。将Eden区满了的对象,添加到Survivor区,等对象反复清理几遍之后都没清理掉,再放到老年区,这样老年区的压力就会小很多。即Survivor相当于一个筛子,筛掉生命周期短的,将生命周期长的放到老年代区,减少老年代被清理的次数。

设置Survivor区的意义在哪里?

如果没有Survivor,Eden区每进行一次Minor GC,存活的对象就会被送到老年代。老年代很快被填满,触发Major GC(因为Major GC一般伴随着Minor GC,也可以看做触发了Full GC)。这一点会影响大型程序的执行和响应速度,更不要说某些连接会因为超时发生连接错误了。老年代的内存空间远大于新生代,进行一次Full GC消耗的时间比Minor GC长得多。

为什么要设置两个Survivor区

最大的好处就是解决了碎片化。

为什么一个Survivor区不行?第一部分中,我们知道了必须设置Survivor区。假设现在只有一个survivor区,我们来模拟一下流程: 刚刚新建的对象在Eden中,一旦Eden满了,触发一次Minor GC,Eden中的存活对象就会被移动到Survivor区。这样继续循环下去,下一次Eden满了的时候,问题来了,此时进行Minor GC,Eden和Survivor各有一些存活对象,如果此时把Eden区的存活对象硬放到Survivor区,很明显这两部分对象所占有的内存是不连续的,也就导致了内存碎片化

碎片化带来的风险是极大的,严重影响JAVA程序的性能。堆空间被散布的对象占据不连续的内存,最直接的结果就是,堆中没有足够大的连续内存空间。

那么,顺理成章的,应该建立两块Survivor区,刚刚新建的对象在Eden中,经历一次Minor GC,Eden中的存活对象就会被移动到第一块survivor space S0,Eden被清空;等Eden区再满了,就再触发一次Minor GC,Eden和S0中的存活对象又会被复制送入第二块survivor space S1(这个过程非常重要,因为这种复制算法保证了S1中来自S0和Eden两部分的存活对象占用连续的内存空间,避免了碎片化的发生)。S0和Eden被清空,然后下一轮S0与S1交换角色,如此循环往复。如果对象的复制次数达到16次,该对象就会被送到老年代中。

5.方法区

方法区主要存放的是 Class,而堆中主要存放的是 实例化的对象

《深入理解Java虚拟机》书中对方法区(Method Area)存储内容描述如下:它用于存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等。



class文件常量池:

当java文件被编译成class文件之后,会在class文件中生成我们所说的class常量池,class文件中除了包含类的版本、字段、方法、接口等描述信息外,还有一项信息就是常量池(constant pool table),用于存放编译器生成的各种字面量(文本字符串、被声明为final的常量、基本数据类型的值)和符号引用(类和接口的全限定名、字段的名称和描述符、方法的名称和描述符)。jvm的方法区里存放着类的版本,字段,方法,接口和常量池。常量池里存储着字面量和符号引用。

运行时常量池:

当类加载到内存中后,jvm就会将class常量池中的内容存放到运行时常量池中,由此可知,运行时常量池也是每个类都有一个。运行时常量池相对于CLass文件常量池的另外一个重要特征是具备动态性,Java语言并不要求常量一定只有编译期才能产生,也就是并非预置入CLass文件中常量池的内容才能进入方法区运行时常量池,运行期间也可能将新的常量放入池中,这种特性被开发人员利用比较多的就是String类的intern()方法。

为什么需要常量池

一个java源文件中的类、接口,编译后产生一个字节码文件。而Java中的字节码需要数据支持,通常这种数据会很大以至于不能直接存到字节码里,换另一种方式,可以存到常量池,这个字节码包含了指向常量池的引用。在动态链接的时候会用到运行时常量池。

Hotspot中方法区的变化:

版本特点
JDK1.6及以前有永久代,静态变量存储在永久代上
JDK1.7有永久代,但已经逐步 “去永久代”,字符串常量池,静态变量移除,保存在堆中
JDK1.8无永久代,类型信息,字段,方法,常量保存在本地内存的元空间,但字符串常量池、静态变量仍然在堆中。

而元空间和永久代之间最大的区别在于:元空间并不在虚拟机中,而是使用本地内存。 因此,默认情况下,元空间的大小仅受本地内存限制

为什么永久代要被元空间替代:

  • 为永久代设置空间大小是很难确定的。

  • 对永久代进行调优是很困难的。

  • 主要是为了降低Full GC

方法区的垃圾收集主要回收两部分内容:常量池中废弃的常量和不在使用的类型

StringTable为什么要调整位置

jdk7中将StringTable放到了堆空间中。因为永久代的回收效率很低,在full gc的时候才会触发。而ful1gc是老年代的空间不足、永久代不足时才会触发。

这就导致stringTable回收效率不高。而我们开发中会有大量的字符串被创建,回收效率低,导致永久代内存不足。放到堆里,能及时回收内存。

对象的数据在内存中的地址都落在Eden区范围内,所以结论:只要是对象实例必然会在Java堆中分配。
