H3C STP基础配置实验

H3C STP基础配置实验

实验拓扑

​​

实验需求

　　1、开启所有设备，等待STP收敛后观察STP状态

　　2、使SW4成为根网桥

　　3、使阻塞端口出现在SW2上

　　4、把SW1上连接的PC的端口配置为边缘端口

实验解法

设备开机状态观察

寻找根桥交换机

　　依据STP选举规则，

　　a、BID（优先级+mac地址）小的为根桥

　　H3C设备出厂优先级都为32768，因此mac地址小的为根桥

设备	BID
SW1	32768.5caf-d2f9-0100
SW2	32768.5caf-d4df-0200
SW3	32768.5caf-d799-0300
SW4	32768.5caf-d9d3-0400

　　经过上方表格统计得出，SW1<SW2<SW3<SW4

　　所以SW1是本网络中的根桥交换机

　　SW1

　　SW2

　　SW3

　　SW4

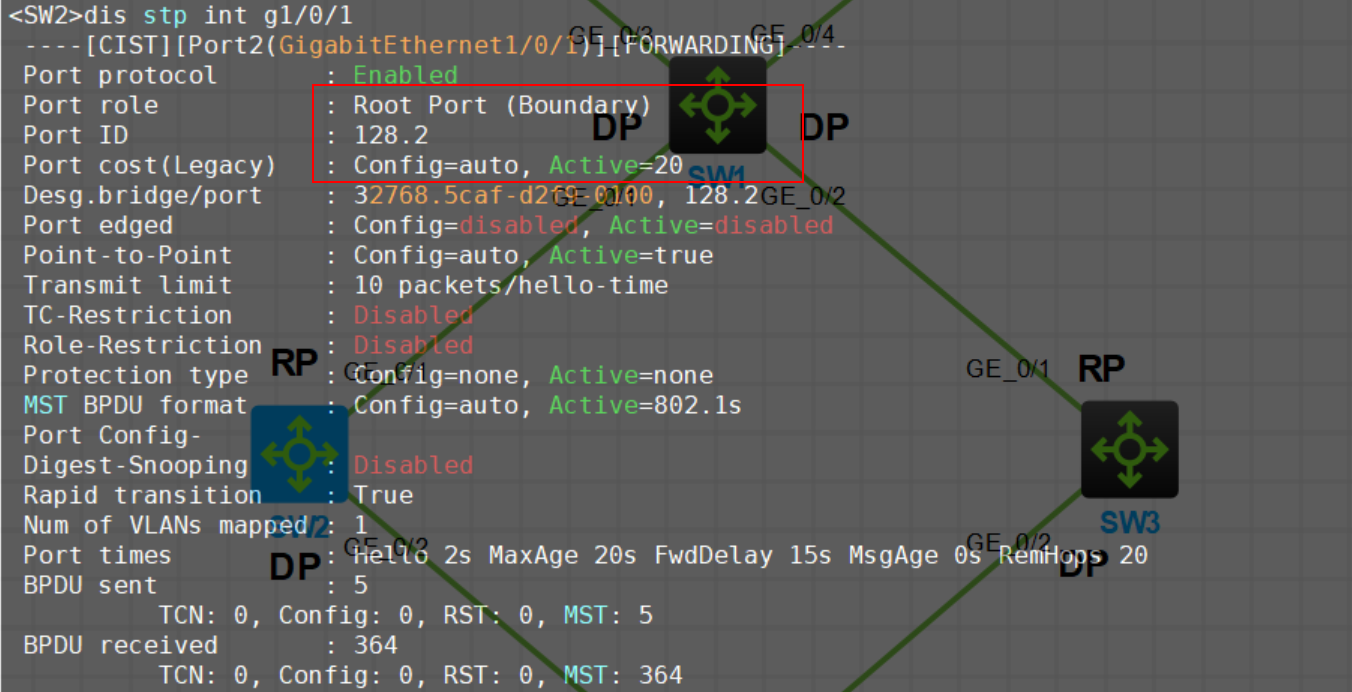

寻找根端口（非根交换机）

　　依据STP选举选举规则，

　　a、到达根桥开销小的端口为根端口，由此确认，SW2 GE0/1，SW3 GE0/1为根端口

　　b、SW4去往根桥有两条路径，开销相同（H3C设备千兆端口默认开销20），所以进行下一步比较对端交换机BID小的优先，SW2 BID<SW3 BID，由此可得出SW4 GE0/1为根端口

设备	端口	角色
SW2	GE0/1	根端口
SW3	GE0/1	根端口
SW4	GE0/1	根端口

　　SW2

　　SW3

　　SW4

寻找指定端口

　　依据STP选举规则，

　　a、到达根桥交换机开销小的优先，根桥上，每个端口到达根桥开销是0，由此可得，SW1 GE0/1,GE0/2,GE0/2,GE0/4为指定端口

　　b、SW2 GE0/2，SW4 GE0/1到达根桥开销一致，则进行比较本机BID小的优先，所以得出SW2<SW4，SW2 GE0/2为指定端口。SW3 GE0/2，SW4 GE0/2到达根桥开销一致，进行比较本机BID小的优先，所以得出SW3<SW4,SW3 GE0/2为指定端口

设备	端口	角色
SW1	GE0/1
GE0/2
GE0/3
GE0/4	指定端口
SW2	GE0/2	指定端口
SW3	GE0/2	指定端口

　　SW1

　　SW2

　　SW3

寻找阻塞端口

　　剩余端口为阻塞端口

设备	端口	角色
SW4	GE0/2	阻塞端口

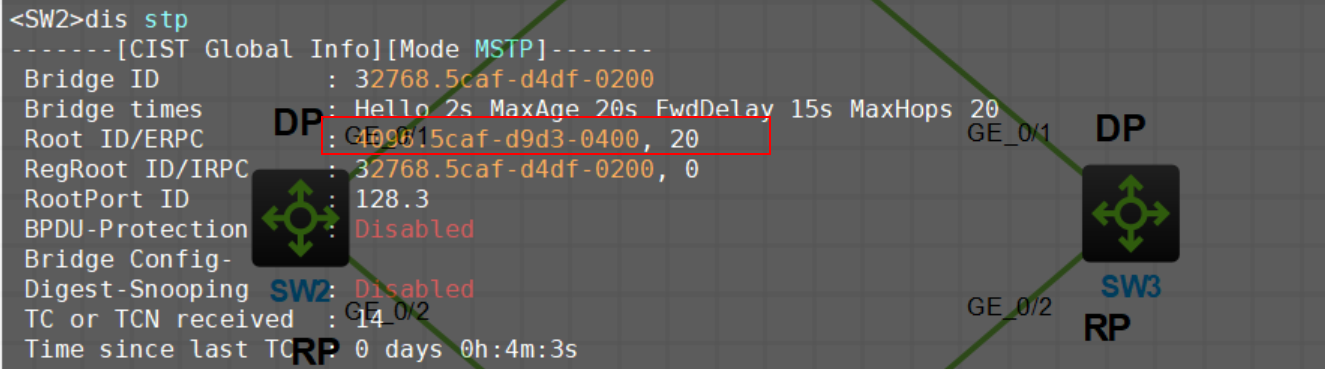

设置SW4为根桥，并阻塞端口出现在SW2上

SW4 修改优先级为4096

[SW4]stp priority 4096

设备	BID
SW1	32768.5caf-d2f9-0100
SW2	32768.5caf-d4df-0200
SW3	32768.5caf-d799-0300
SW4	4096.5caf-d9d3-0400

　　此时SW4<SW1<SW2<SW3

使阻塞端口出现在SW2上

　　目前依据STP选举规则，阻塞端口在SW1设备上

　　将SW1经过SW2到达根桥的开销总和大于SW1经过SW3到达根桥的开销总和，则可使阻塞端口出现在SW2上

　　因阻塞端口需要出现在SW2上，所以SW2到根桥的开销需要大于SW3到根桥的开销

[SW2]interface GigabitEthernet 1/0/2
[SW2-GigabitEthernet1/0/2]stp cost 1000

SW1上连接的PC端口配置为边缘端口

[SW1]interface GigabitEthernet 1/0/3
[SW1-GigabitEthernet1/0/3]stp edged-port
[SW1]interface GigabitEthernet 1/0/4
[SW1-GigabitEthernet1/0/4]stp edged-port

​​

实验附件

　　通过百度网盘分享的文件：H3C STP基础配置实验.zip
链接：https://pan.baidu.com/s/12y4W_uUCGH074s8YUF_kJQ?pwd=sej7

　　‍
