H3C OSPF基本配置实验

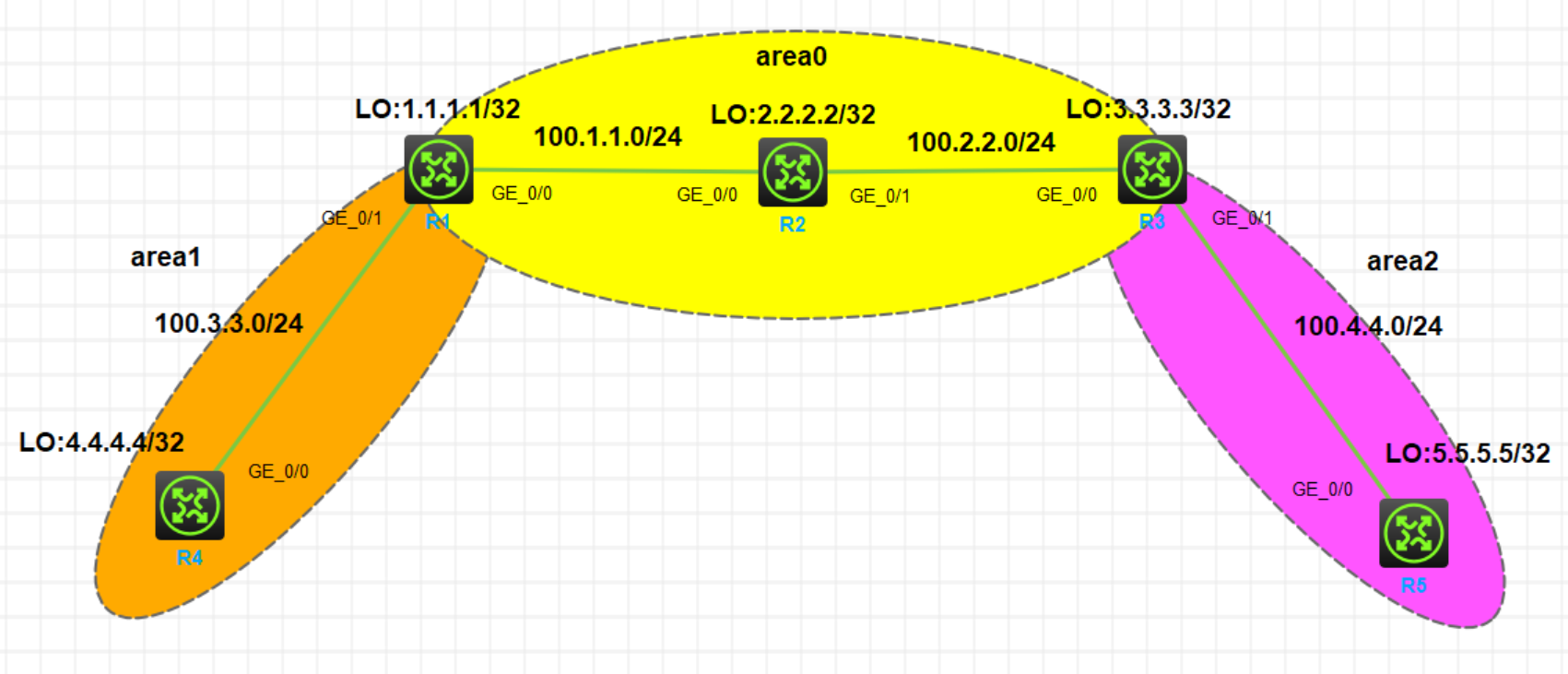

实验拓扑

​image​

实验需求

  1. 按照图示配置 IP 地址
  2. 按照图示分区域配置 OSPF ，实现全网互通
  3. 为了路由结构稳定，要求路由器使用环回口作为 Router-id，ABR 的环回口宣告进骨干区域

实验步骤

设备配置IP地址（略）

OSPF配置

R1
#
 sysname R1
#
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 100.1.1.0 0.0.0.255
 area 0.0.0.1
  network 100.3.3.0 0.0.0.255
R2
#
 sysname R2
#
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 100.1.1.0 0.0.0.255
  network 100.2.2.0 0.0.0.255
R3
#
 sysname R3
#
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 100.2.2.0 0.0.0.255
 area 0.0.0.2
  network 100.4.4.0 0.0.0.255
R4
#
 sysname R4
#
ospf 1 router-id 4.4.4.4
 area 0.0.0.1
  network 4.4.4.4 0.0.0.0
  network 100.3.3.0 0.0.0.255
R5
#
 sysname R5
#
ospf 1 router-id 5.5.5.5
 area 0.0.0.2
  network 5.5.5.5 0.0.0.0
  network 100.4.4.0 0.0.0.255

实验验证

要求实现全网互通

查看各个设备的邻居关系表，是否互为邻居
R1

　　R1和R2、R4建立了OSPF邻接关系

[R1]display ospf peer

	 OSPF Process 1 with Router ID 1.1.1.1
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 2.2.2.2         100.1.1.2       1   37         Full/DR           GE0/0

 Area: 0.0.0.1
 Router ID       Address         Pri Dead-Time  State             Interface
 4.4.4.4         100.3.3.4       1   32         Full/DR           GE0/1
R2

　　R2和R1、R3建立了邻接关系

[R2]display ospf peer

	 OSPF Process 1 with Router ID 2.2.2.2
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 1.1.1.1         100.1.1.1       1   37         Full/BDR          GE0/0
 3.3.3.3         100.2.2.3       1   34         Full/DR           GE0/1
R3

　　R3和R2、R5建立了邻接关系

[R3]display ospf peer

	 OSPF Process 1 with Router ID 3.3.3.3
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 2.2.2.2         100.2.2.2       1   35         Full/BDR          GE0/0

 Area: 0.0.0.2
 Router ID       Address         Pri Dead-Time  State             Interface
 5.5.5.5         100.4.4.5       1   31         Full/DR           GE0/1
R4

　　R4和R1建立了邻接关系

[R4]display ospf peer

	 OSPF Process 1 with Router ID 4.4.4.4
               Neighbor Brief Information

 Area: 0.0.0.1
 Router ID       Address         Pri Dead-Time  State             Interface
 1.1.1.1         100.3.3.1       1   34         Full/BDR          GE0/0
R5

　　R5和R3建立了邻接关系

[R5]dis ospf peer

	 OSPF Process 1 with Router ID 5.5.5.5
               Neighbor Brief Information

 Area: 0.0.0.2
 Router ID       Address         Pri Dead-Time  State             Interface
 3.3.3.3         100.4.4.3       1   31         Full/BDR          GE0/0
查看各个设备路由表，是否有到达各网段的路由
R1

　　R1 已经学习到了全网所有网段的路由信息

[R1]display ip routing-table

Destinations : 20	Routes : 20

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
1.1.1.1/32         Direct  0   0           127.0.0.1       InLoop0
2.2.2.2/32         O_INTRA 10  1           100.1.1.2       GE0/0
3.3.3.3/32         O_INTRA 10  2           100.1.1.2       GE0/0
4.4.4.4/32         O_INTRA 10  1           100.3.3.4       GE0/1
5.5.5.5/32         O_INTER 10  3           100.1.1.2       GE0/0
100.1.1.0/24       Direct  0   0           100.1.1.1       GE0/0
100.1.1.1/32       Direct  0   0           127.0.0.1       InLoop0
100.1.1.255/32     Direct  0   0           100.1.1.1       GE0/0
100.2.2.0/24       O_INTRA 10  2           100.1.1.2       GE0/0
100.3.3.0/24       Direct  0   0           100.3.3.1       GE0/1
100.3.3.1/32       Direct  0   0           127.0.0.1       InLoop0
100.3.3.255/32     Direct  0   0           100.3.3.1       GE0/1
100.4.4.0/24       O_INTER 10  3           100.1.1.2       GE0/0
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
127.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
224.0.0.0/4        Direct  0   0           0.0.0.0         NULL0
224.0.0.0/24       Direct  0   0           0.0.0.0         NULL0
255.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
R2

　　R2 已经学习到了全网所有网段的路由信息

[R2]display ip routing-table

Destinations : 20	Routes : 20

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
1.1.1.1/32         O_INTRA 10  1           100.1.1.1       GE0/0
2.2.2.2/32         Direct  0   0           127.0.0.1       InLoop0
3.3.3.3/32         O_INTRA 10  1           100.2.2.3       GE0/1
4.4.4.4/32         O_INTER 10  2           100.1.1.1       GE0/0
5.5.5.5/32         O_INTER 10  2           100.2.2.3       GE0/1
100.1.1.0/24       Direct  0   0           100.1.1.2       GE0/0
100.1.1.2/32       Direct  0   0           127.0.0.1       InLoop0
100.1.1.255/32     Direct  0   0           100.1.1.2       GE0/0
100.2.2.0/24       Direct  0   0           100.2.2.2       GE0/1
100.2.2.2/32       Direct  0   0           127.0.0.1       InLoop0
100.2.2.255/32     Direct  0   0           100.2.2.2       GE0/1
100.3.3.0/24       O_INTER 10  2           100.1.1.1       GE0/0
100.4.4.0/24       O_INTER 10  2           100.2.2.3       GE0/1
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
127.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
224.0.0.0/4        Direct  0   0           0.0.0.0         NULL0
224.0.0.0/24       Direct  0   0           0.0.0.0         NULL0
255.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
R3

　　R3 已经学习到了全网所有网段的路由信息

[R3]display ip routing-table

Destinations : 20	Routes : 20

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
1.1.1.1/32         O_INTRA 10  2           100.2.2.2       GE0/0
2.2.2.2/32         O_INTRA 10  1           100.2.2.2       GE0/0
3.3.3.3/32         Direct  0   0           127.0.0.1       InLoop0
4.4.4.4/32         O_INTER 10  3           100.2.2.2       GE0/0
5.5.5.5/32         O_INTRA 10  1           100.4.4.5       GE0/1
100.1.1.0/24       O_INTRA 10  2           100.2.2.2       GE0/0
100.2.2.0/24       Direct  0   0           100.2.2.3       GE0/0
100.2.2.3/32       Direct  0   0           127.0.0.1       InLoop0
100.2.2.255/32     Direct  0   0           100.2.2.3       GE0/0
100.3.3.0/24       O_INTER 10  3           100.2.2.2       GE0/0
100.4.4.0/24       Direct  0   0           100.4.4.3       GE0/1
100.4.4.3/32       Direct  0   0           127.0.0.1       InLoop0
100.4.4.255/32     Direct  0   0           100.4.4.3       GE0/1
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
127.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
224.0.0.0/4        Direct  0   0           0.0.0.0         NULL0
224.0.0.0/24       Direct  0   0           0.0.0.0         NULL0
255.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
R4

　　R4 已经学习到了全网所有网段的路由信息

[R4]display ip routing-table

Destinations : 18	Routes : 18

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
1.1.1.1/32         O_INTER 10  1           100.3.3.1       GE0/0
2.2.2.2/32         O_INTER 10  2           100.3.3.1       GE0/0
3.3.3.3/32         O_INTER 10  3           100.3.3.1       GE0/0
4.4.4.4/32         Direct  0   0           127.0.0.1       InLoop0
5.5.5.5/32         O_INTER 10  4           100.3.3.1       GE0/0
100.1.1.0/24       O_INTER 10  2           100.3.3.1       GE0/0
100.2.2.0/24       O_INTER 10  3           100.3.3.1       GE0/0
100.3.3.0/24       Direct  0   0           100.3.3.4       GE0/0
100.3.3.4/32       Direct  0   0           127.0.0.1       InLoop0
100.3.3.255/32     Direct  0   0           100.3.3.4       GE0/0
100.4.4.0/24       O_INTER 10  4           100.3.3.1       GE0/0
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
127.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
224.0.0.0/4        Direct  0   0           0.0.0.0         NULL0
224.0.0.0/24       Direct  0   0           0.0.0.0         NULL0
255.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
R5

　　R5 已经学习到了全网所有网段的路由信息

[R5]display ip routing-table

Destinations : 18	Routes : 18

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
1.1.1.1/32         O_INTER 10  3           100.4.4.3       GE0/0
2.2.2.2/32         O_INTER 10  2           100.4.4.3       GE0/0
3.3.3.3/32         O_INTER 10  1           100.4.4.3       GE0/0
4.4.4.4/32         O_INTER 10  4           100.4.4.3       GE0/0
5.5.5.5/32         Direct  0   0           127.0.0.1       InLoop0
100.1.1.0/24       O_INTER 10  3           100.4.4.3       GE0/0
100.2.2.0/24       O_INTER 10  2           100.4.4.3       GE0/0
100.3.3.0/24       O_INTER 10  4           100.4.4.3       GE0/0
100.4.4.0/24       Direct  0   0           100.4.4.5       GE0/0
100.4.4.5/32       Direct  0   0           127.0.0.1       InLoop0
100.4.4.255/32     Direct  0   0           100.4.4.5       GE0/0
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
127.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
224.0.0.0/4        Direct  0   0           0.0.0.0         NULL0
224.0.0.0/24       Direct  0   0           0.0.0.0         NULL0
255.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0

实验附件

　　通过百度网盘分享的文件：H3C OSPF基本配置实验.zip
链接：https://pan.baidu.com/s/1KT6iQdDiSYJ7KjY0mR3YDA?pwd=pvva

　　‍

H3C 多区域OSPF基本配置
2401_84411701的博客
04-16 1485
OSPF(Open Shortest Path First,开放最短路径优先)是由IETF(Internet Engineering Task Force,Internet工程任务组)开发的基于链路状态(LinkState)的自治系统内部路由协议，用来替代存在一些问题的RIP协议。目前通用的OSPF协议第二版由RFC2328定义。与距离矢量协议不同,链路状态路由协议使用Dijkstra的最短路径优先算法(Shortest Path First,SPF)计算和选择路由。
华三（H3C）交换机配置OSPF实验
qq_27815483的博客
09-28 5157
本文主要介绍什么说OSPF相关概念及作用，华三（H3C）交换机如何配置OSPF等内容
H3C:OSPF,VLAN,DHCP,PPP-MP,EASY-IP,TELNET实验
2303_77533659的博客
03-11 1367
6、在SW1上配置DHCP服务，为VLAN10和VLAN20的PC动态分配IP地址、网关、DNS地址；要求VLAN10的网关为192.168.1.254，VLAN20的网关为192.168.2.254；6、在SW1上配置DHCP服务，为VLAN10和VLAN20的PC动态分配IP地址、网关、DNS地址；配置EASY IP，只有业务网段192.168.1.0/24，192.168.2.0/24网段的数据可以通过R1访问互联网；9、R1通过双线连接到互联网，配置PPP-MP，并配置chap双向验证；
ospf综合实验（H3C）
最新发布
sveewg的博客
03-11 1万+
本次实验按照拓扑图进行 OSPF 配置，包含不同区域的划分及安全优化。按照拓扑图配置IP 地址所有路由器配置环回接口 IP 地址作为 Router-ID区域化 OSPF 配置默认路由的配置与引入Stub 区域的配置业务网段的聚合发布路由过滤OSPF 区域安全认证二、基本配置1. 配置 IP 地址# R1 配置!!!# R2 配置!!!# R3 配置!!!!# R4 配置!!!!!!!
H3C OSPF配置实例
03-22
OSPF配置实例，这是基于H3C（华三）路由器的OSPF基本配置，希望对各位有用。
H3C-OSPF配置大全
12-23
如图2是一个典型的自治系统划分的例子： 图2 OSPF系统网络拓扑结构图例 Rxx代表路由器，N*代表网络， R1,R2,R3,R4,N1组成区域1,R3,R4是区域边界路由器(ABR) R7,R8,R10,N2,N3组成区域2,R7,R10,R11是区域边界路由器(ABR) R9.R11,R12,N4组成区域3，R11是区域边界路由器(ABR) Area1,Area2,Area3以及R5,R6共同组成了一个自治系统(Autonomous System),R5是系统的边节点(ASBR) 所有区域边节点（R3，R4，R7，R10，R11）及R5,R6共同组成了骨干区域，(backbone area)
H3C大型园区网络OSPF配置案例
normanhere的博客
05-24 1261
-------------------------------------接入交换机----------------------------------------------------------------汇聚交换机-------------------------------------------------------------------核心交换机----------------------------------3、核心层交换机配置 骨干交换机。Ctrl+o 关闭debug。
H3C_OSPF基础配置案例
04-15
H3C_OSPF基础配置案例，原创文档。 适用于H3CV7版本的网络设备，包括交换机、路由器等。 搭建环境为HCL3.0.1，适用于刚入门的网络工程师学习参考。
H3C OSPF单区域实验详解
11-25 788
H3C OSPF单区域实验 一文让你切地掌握原理！
H3C OSPF全配置与实验指南
1. 基本OSPF配置：这部分内容详细介绍了如何在H3C路由器上设置和配置OSPF，包括区域划分（Area Configuration）、邻居关系建立（Neighbor Discovery）、LSA类型和生成树协议（Types of Link State Advertisements ...
H3C OSPF实验
h320758724的博客
04-25 5784
实验拓扑 https://d0.ananas.chaoxing.com/download/cff18467d831be34c00711e0e5f8d926?at_=1650848963339&ak_=be608437818ac075faf0f25beb3178f1&ad_=ec0e435aa6fea7443eb4434f25efe87f 图 1-1 注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备
【OSPF实验】华三OSPF配置，华三OSPF实验
热门推荐
m0_56348450的博客
04-13 1万+
华三OSPF配置，华三OSPF实验
OSPF
weixin_34255793的博客
06-02 357
组网需求• • 所有的交换机都运行 OSPF，并将整个自治系统划分为 3 个区域。• • 其中 Switch A 和 Switch B 作为 ABR 来转发区域之间的路由。• • 配置完成后，每台交换机都应学到 AS 内的到所有网段的路由。 配置图如下： 配置步骤(1) 配置各接口的 IP 地址（略）例SwitchB：<H3C>sys[H3C]hostname Switc...
H3C ospf与nat转换
h320758724的博客
04-26 1901
实验拓扑 https://d0.ananas.chaoxing.com/download/378fa9bd6a5b35c04f7c03575df17f8f?at_=1650849610815&ak_=17fee55bcd588ee81df3ec1ce1624d8d&ad_=873aa6c924582c422abd0f8a4082aaa2 ​ 图 1-1 注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设
H3C-OSPF
Hugu
08-13 905
+Title：《H3C-OSPF》 HCL实验室中实现多区域OSPF实验。
H3C-Cloud Lab实验-OSPF配置实验
网络工程
07-14 4273
所以，连接area1 g0/1的接口ip地址是100.3.3.1/24，连接area0 g0/0的接口ip地址是100.1.1.1/24。g0/1口连接的100.2.2.0/24网段的IP地址为100.2.2.2/24。连接100.2.2.0/24网段的g0/0接口的IP地址为100.2.2.3/24，连接100.4.4.0/24网段的g0/1接口的IP地址为100.4.4.3/24。R4连接的是area1区域，所以接口g0/0连接的100.3.3.0/24网段的接口IP地址为100.3.3.4/24。
H3C OSPF配置动态路由协议互联互通
lixu_349的博客
07-25 775
1核心交换机和出口路由器做ospf，需要先将交换机接口改为路由模式。在核心交换机上配置各个网段的路由。
H3C简单有线局域网配置-OSPF路由配置
xb_anquan的博客
08-04 1016
<H3C>SYS [H3C]int GigabitEthernet 0/0 [H3C-GigabitEthernet0/0]ip address 192.168.1.1 255.255.255.0 [H3C-GigabitEthernet0/0]undo shutdown [H3C]int GigabitEthernet 0/1 [H3C-GigabitEthernet0/1]ip address 192.168.2.1 255.255.255.0 [H3C-GigabitE...
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

M建

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
