一、简介

Bridge（桥接器）存在的意义在于让Matter生态系统能够兼容非Matter的设备，从而达到用户可以同时使用原本就存在的智能设备和新的Matter设备。

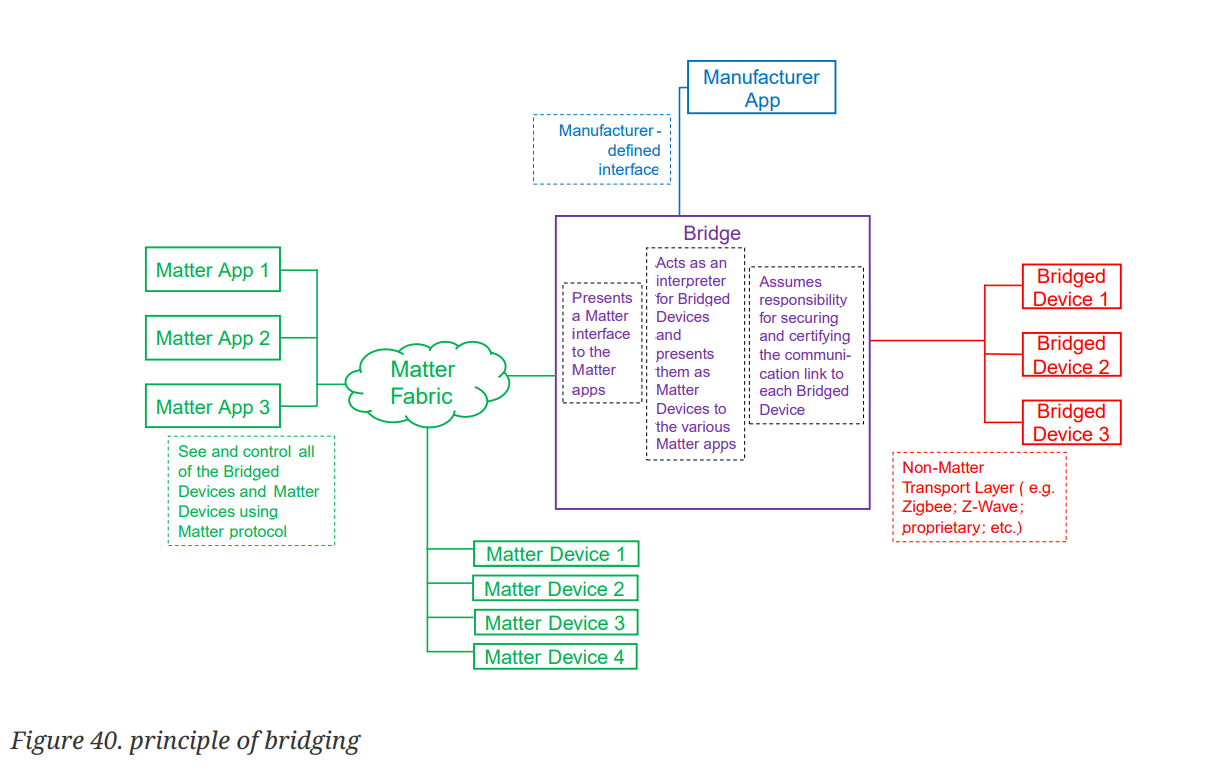

下图从逻辑上简单表明了桥接设备实现的功能：非matter设备被视Matter生态系统中桥接设备上的一个节点。 Matter节点既可以和Matter设备通信，同时也可以和桥接器上的Bridged Device（桥接设备）节点进行通信（网桥设备需要实现两种协议之间的转换）。

在这里插入图片描述

接下来说明如何基于数据模型的概念认识桥接设备。

二、桥接器的数据结构

当桥接器成功入网后，其被Matter生态系统视为至少一个节点。在这个节点中必须包含以下信息。

包含并公开一组对应非Matter协议的设备的端点。
包含并公开一个设备类型为 Aggregator 的端点，该端点中Descriptor cluster包含PartsList attribute属性，PartsList attribute中包含了所有的非Matter协议设备的端点信息。

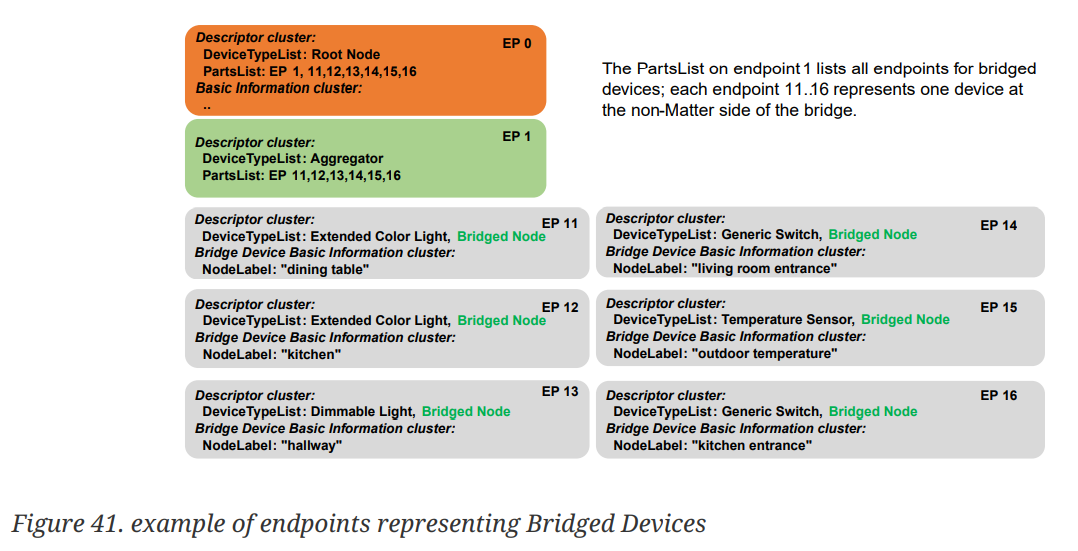

每个桥接设备端点都与 Aggregator 端点中的PartsList属性相对应。并且桥接设备端点上的Descriptor cluster提供了关于桥接设备的特定信息，比如设备类型等。

在这里插入图片描述

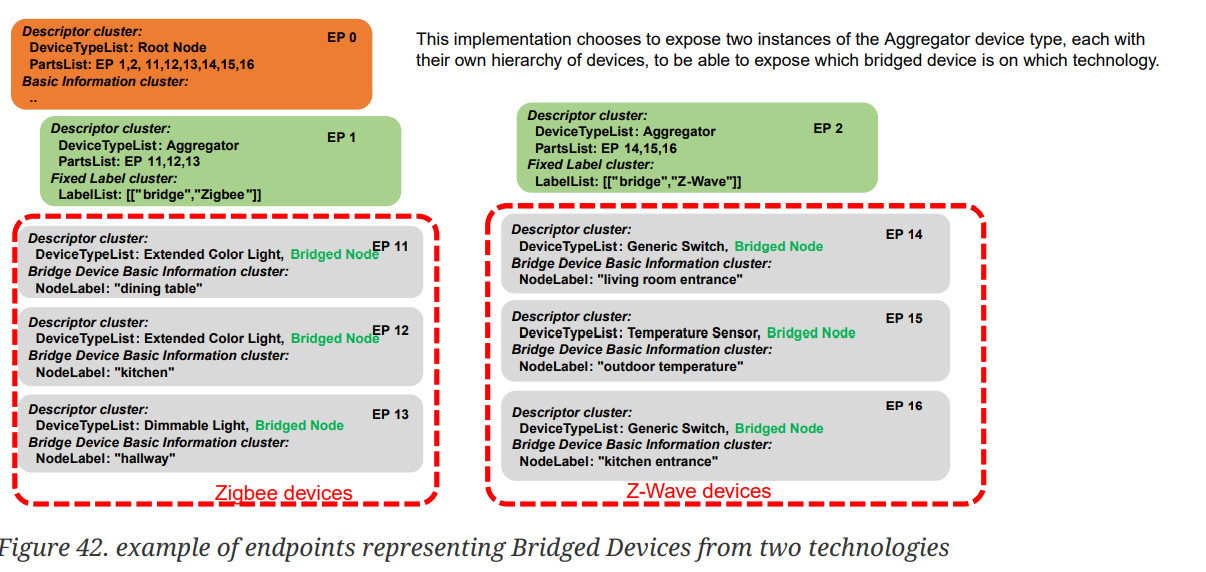

当一个桥接器需要桥接多种技术/逻辑分组的情况下，可以在桥接器的数据结构中进行对应的分层与集合，来区分不同的桥接技术以及他们分别对应的设备，并且每一个分层都有自己的Aggregator 的端点来表示相关信息。

在这里插入图片描述

上面两幅图的桥接设备都使一样的，唯一的不同点在于分类方法。

2.1 桥接器的拓扑或逻辑分组

桥接器需要包含桥接设备的拓扑或者逻辑分组信息。假设桥接器包含了50盏灯却不包含这些灯的逻辑分组或者命名信息，那么用户在控制器上只能看见一个由50盏灯组成的列表，而不知道这些灯在那间屋子里，或起到什么功能，这显然是不能接受的。

如果桥接器包含了拓扑或逻辑分组信息，那么这些信息会在Aggregator 端点的ActionList cluster的EndpointLists attribute中进行公开，而ActionList attribute在没有动作时为空。桥接设备可以有选择性地向Matter生态系统公开部分或者全部拓扑信息。

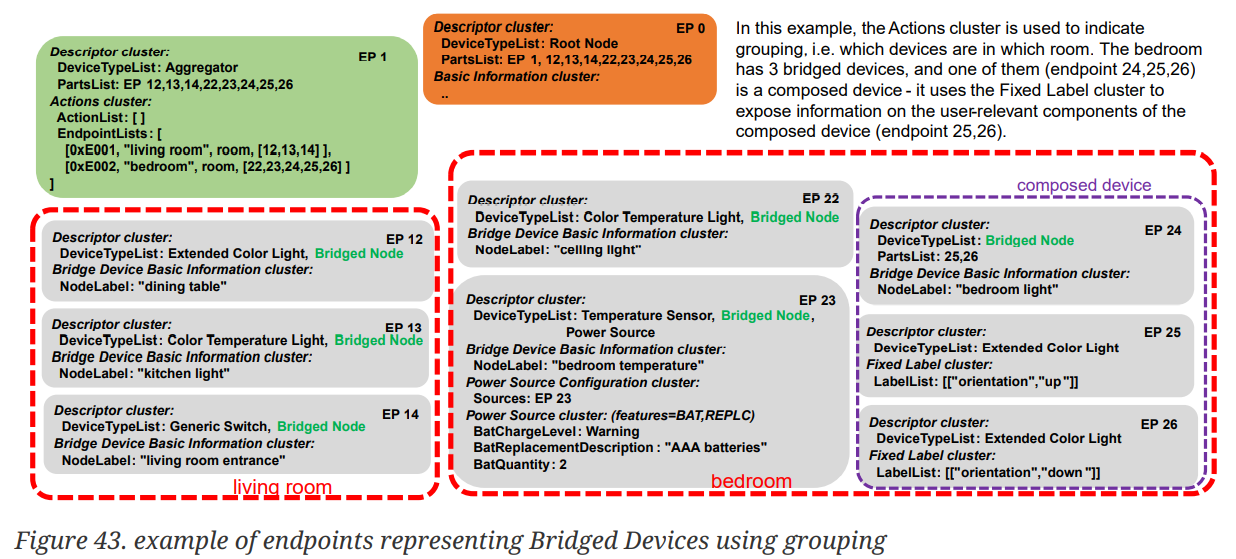

以下图片展示了包含拓扑或逻辑分组信息的桥接器。需要注意的是除此之外还有组合桥接设备的组合端点情况(EP24,25,26)，称EP24为根端点，EP25、26为叶端点。并且可以看到EP 25,26被列在EP 24的PartsList中，这表明它们继承了EP24的设备类型和基本信息。

在这里插入图片描述

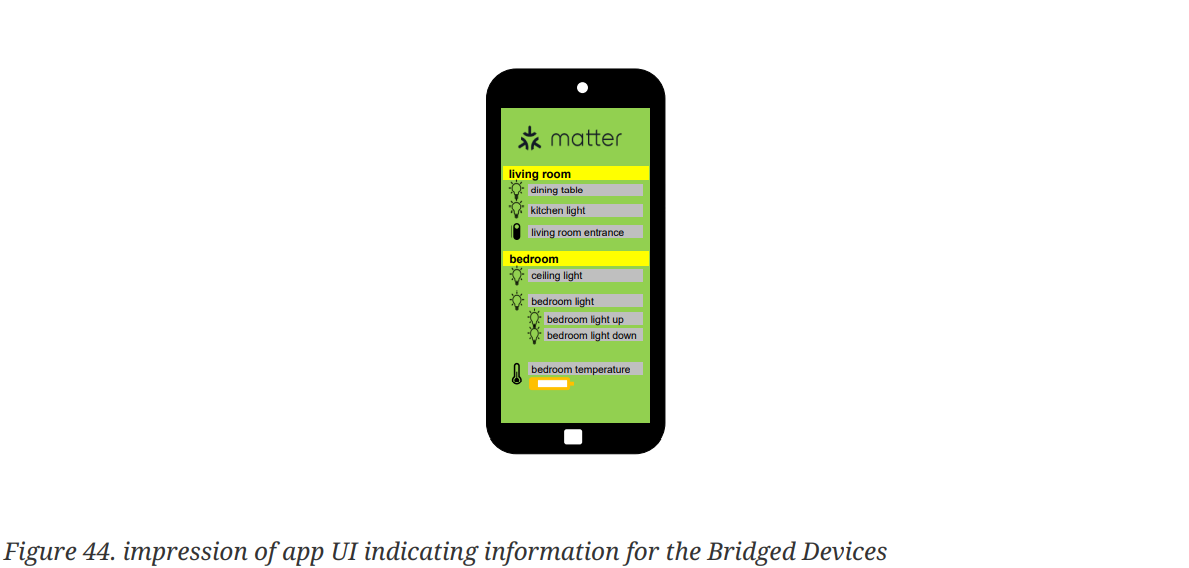

此时用户在控制器上所看到的界面就是明确有序的。

在这里插入图片描述

2.2 桥接器的原生matter功能

桥接器除了具有桥接功能外完全还可以具有原生Matter功能，其原生Matter功能也抽象为一个端点(endpoint)存在于网桥的数据结构之中，但不同的是对应的EP数据结构有所不同(例如没有Bridged Node设备类型等)。

而且Aggregator 端点的ActionList cluster的EndpointLists attribute属性中也不会包含原生Matter功能对应的端点。

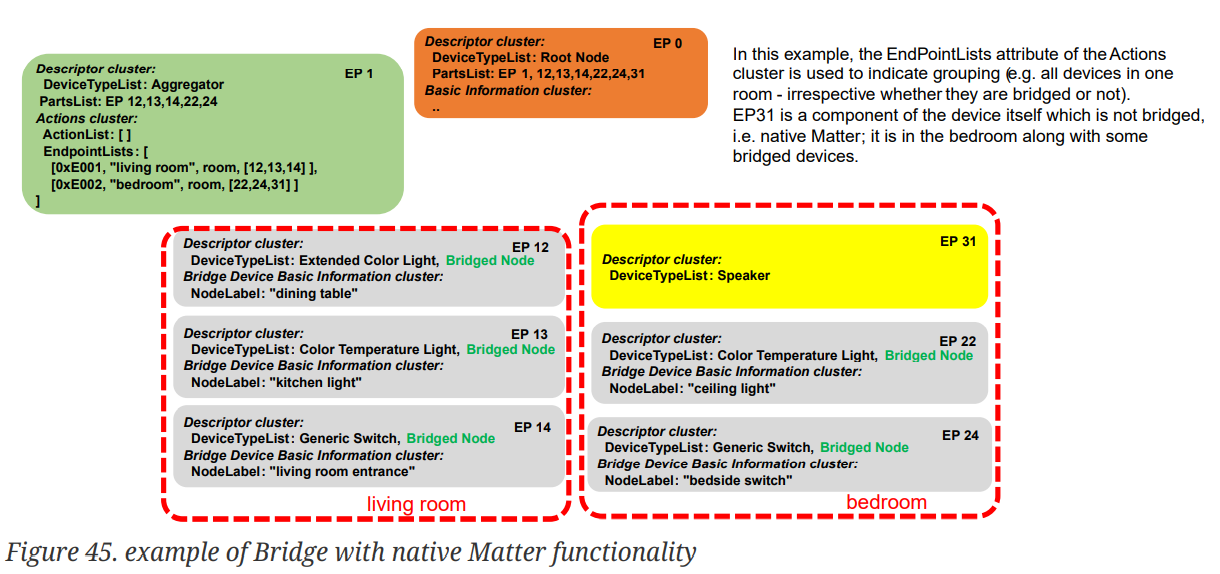

下图黄色部分代表Matter原生功能。

在这里插入图片描述

2.3 桥接设备相关信息

桥接器上的每一个由桥接设备抽象来的端点都应该包含一个名为Bridged Device Basic Information 的cluster来体现这个桥接设备基本信息。

而桥接器本身应该包含一个Descriptor cluster ，其中的PartsList属性包含所有的由桥接设备抽象而来的端点，并且每个端点的设备类型属性后都要加上Bridged Node。（上面的图中都表现出了这一点。）

当一个桥接设备被抽象为多个端点时，此时端点的Bridged Device Basic Information 和桥接器的Descriptor cluster都应该只针对这一组端点的根端点。（如图43、EP24所示）

当桥接设备包含电源并且桥接器能够获得有关电源状态的信息时，桥接设备对应的端点上应该包含Power Source Configuration cluster 和 Power Source cluster来展示相关信息。（如图43、EP23所示）

还有两种特殊情况需要说明：

当桥接设备被抽象为多个端点，并且该设备仅包含一个电源，则Power Source Configuration cluster应该出现在根端点处，而Power Source cluster出现在对应包含电源的设备端点上。
当桥接设备含有多个电源时，每一个电源都要由相应的Power Source cluster来表示其信息，并出现在包含电源的设备对应端点上（每个端点最多出现一个）；而Power Source Configuration cluster应该出现在这组端点的根端点上，里面包含了这个桥接设备所有含有Power Source cluster的端点号。

当桥接设备不包含电源或者电源信息对桥接器不可见的情况下，桥接设备的端点不包含Power Source Configuration cluster和Power Source cluster。
