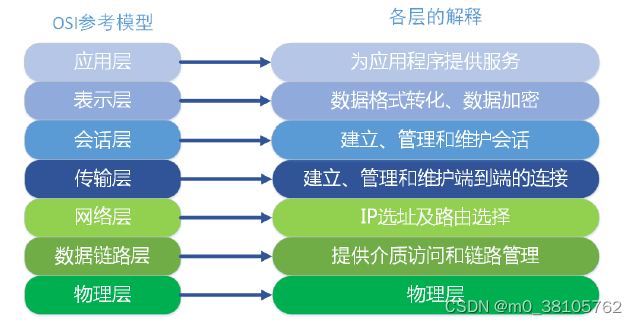

UDP协议及verilog实现——（二）协议解读 其实这块我除了查阅网上文章，主要还是参考了三家（米联客、正点原子、黑金）的教程，里面写的也非常详细了，可以自己去三家搜索看看，互为对照。PS：刚刚查的时候没找着米联客和黑金的在哪了。。就以正点原子的为参考说说个人见解。以下图片均来自于正点原子文档：一般都会先给个OSI模型，但其实这都比较抽象，咱们主要是想知道FPGA给PC发了啥数，能让PC那边认为是收到的UDP数据。
