详解CAN总线：CAN协议分层结构及功能

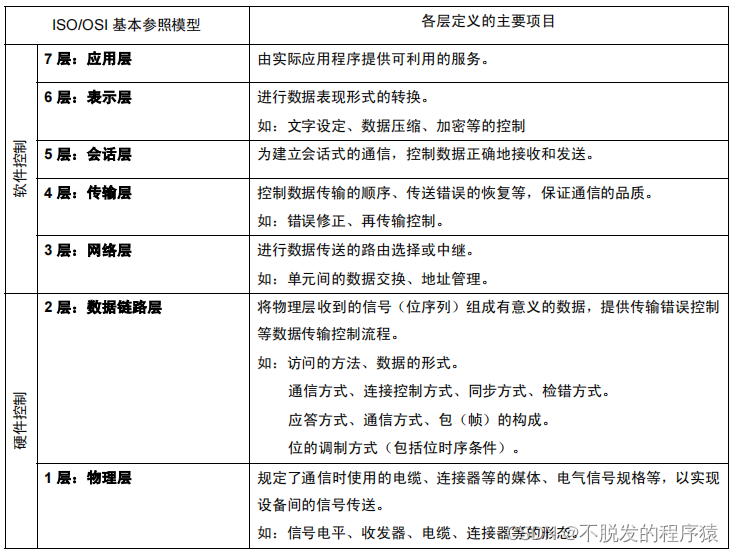

CAN协议涵盖了 ISO 规定的 OSI  基本参照模型中的传输层、数据链路层及物理层如下表 所示。

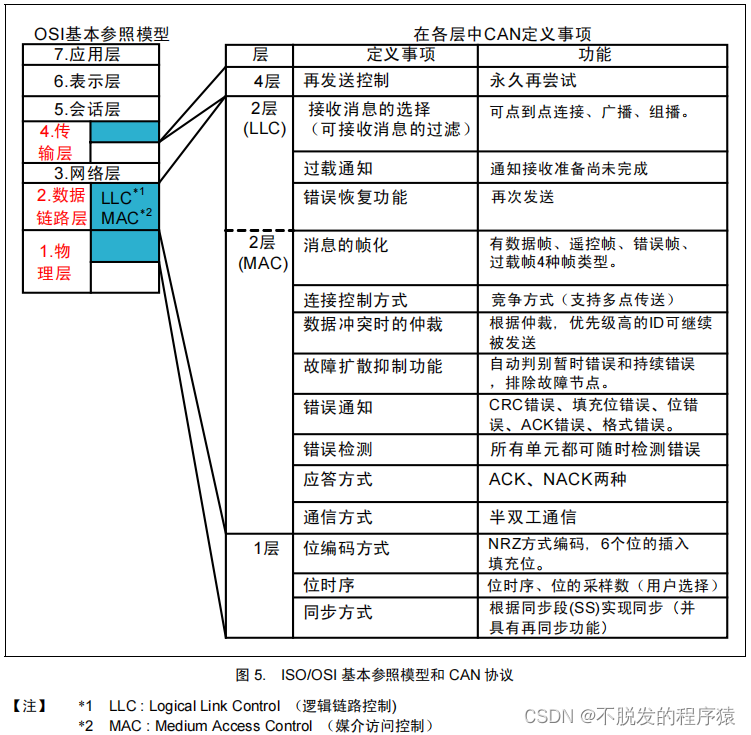

CAN 协议中关于 ISO/OSI 基本参照模型中的传输层、数据链路层及物理层，具体定义如下图所示。

数据链路层分为 MAC 子层和 LLC 子层， MAC 子层是 CAN 协议的核心部分。数据链路层的功能是将物理层收到的信号组织成有意义的消息，并提供传送错误控制等传输控制的流程。具体地说，就是消息的帧化、仲裁、应答、错误的检测或报告。数据链路层的功能通常在 CAN 控制器的硬件中执行。

在物理层定义了信号实际的发送方式、位时序、位的编码方式及同步的步骤。具体地说，信号电平、通信速度、采样点、驱动器和总线的电气特性、连接器的形态等均未定义（驱动器及总线的电气特性等在博世公司的 CAN 规格书中没有定义。但在 CAN 的 ISO 标准（ISO11898、ISO11519-2 等）中分别定义了总线及驱动器的电气特性等 ），这些必须由用户根据系统需求自行确定。
