迅为嵌入式linux驱动开发笔记（六）— 中断与中断下文

设备树节点以及相关函数

一． 设备树中的中断节点。

如果一个设备需要用到中断功能， 开发人员就需要在设备树中配置好中断属性信息， 因为 设备树是用来描述硬件信息的， 然后 Linux 内核通过设备树配置的中断属性来配置中断功能。 设备树中断的参考绑定文档：

Documentation/devicetree/bindings/arm/gic.txt

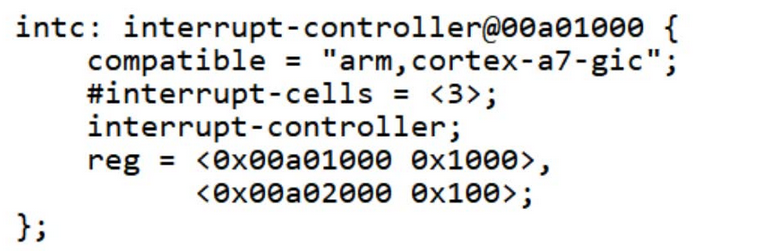

中断实际上是非常复杂的， 但是作为开发人员， 我们只需要关系怎么在设备树中指定中断， 怎么在代码中获得中断就可以。 其他的事情， 比如设备树中的中断控制器， 这些都是由原厂的 BSP 工程师帮我们写好了， 我们不需要来修改他。 比如， 在 imx6ull. dtsi 文件， 其中的 inc 节点就是 imx6ull 的中断控制器节点， 如下图 所示：

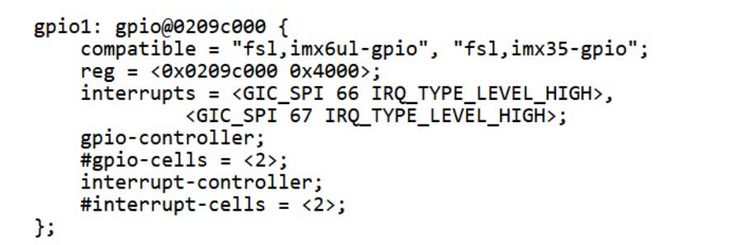

比如， 对于 GPIO 来说， GPIO 的节点也可以作为中断控制器， 在 imx6ull.dtsi 文件中 GPIO1 的节点内容如下图所示：

在设备树里面描述一个外设的中断节点， 例：

key {
		#address-cells = <1>;
		#size-cells = <1>;
		compatible = "key"; //匹配名称
		pinctrl-names = "default";
		pinctrl-0 = <&pinctrl_key>;
		key-gpio = <&gpio1 18 GPIO_ACTIVE_LOW>; /* KEY0 */
		interrupt-parent = <&gpio1>;
		interrupts = <18 IRQ_TYPE_EDGE_BOTH>; /* FALLING RISING */
		 status = "okay"
 }

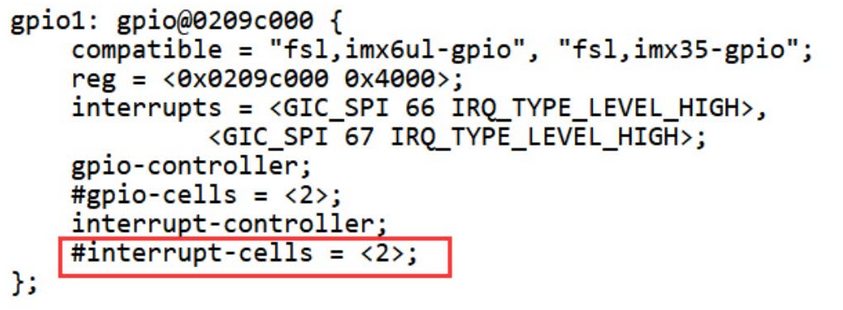

在这个例子中， 我们先使用 pinctrl 和 gpio 子系统把这个引脚设置为了 gpio 功能， 因为在使用中断的时候需要把引脚设置成输入。然后使用 interrupt-parent 和 interrupts 属性来描述中断。 interrupt-parent 的属性值是 gpio1，也就是要使用 gpio1这个中断控制器， 为什么是 gpio1 呢，因为引脚使用的是 gpio1 里面的io18，所以使用的是gpio1这个中断控制器。interrupts 属性设置的是中断源，为什么里面是俩个cells 呢， 因为在 gpio1 这个中断控制器里面#interrupt-cells 的值为 2， 如下图所示：

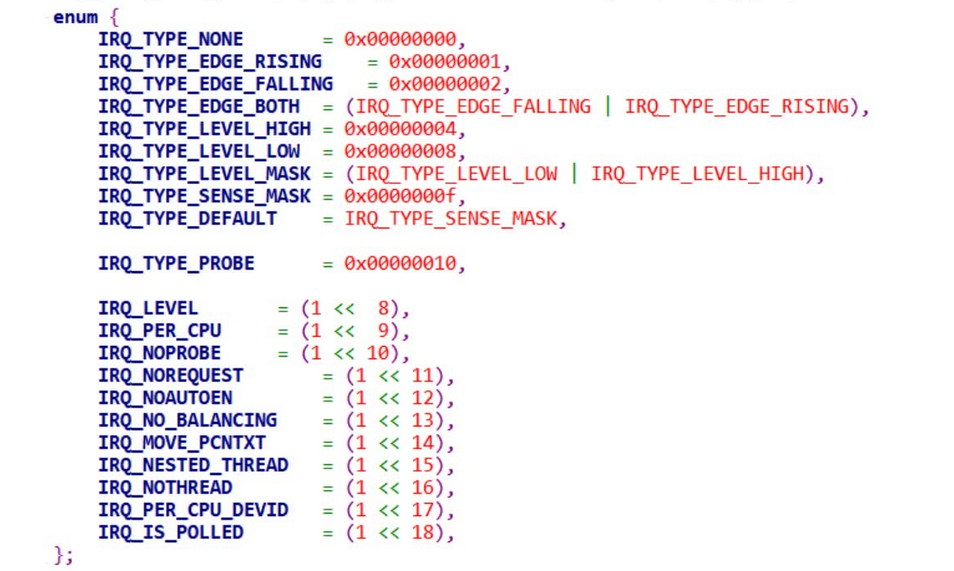

例子中的第一个 cells 的 18 表示 GPIO1 组的 18 号 IO。 IRQ_TYPE_EDGE_BOTH 表示 上升沿和下降沿同时有效。 IRQ_TYPE_EDGE_BOTH 定义在文件 include/linux/irq.h 中， 定义如下:

所以在设备树里面配置中断的时候只需要俩个步骤即可， 第一个步骤是把管脚设置为 gpio 功能。 第二个步骤是使用 interrupt-parent 和 interrupts 属性来描述中断。

二. 中断相关函数

<1>获取中断号相关函数
编写驱动的时候需要用到中断号，每一个中断都有中断号， 用到中断号，中断信息已经写到了设备树里面， 因此可以通过 irq_of_parse_and_map 函数从 interupts 属性中提取到对应的设备号，函数原型如下：

unsigned int irq_of_parse_and_map(struct device_node *dev,int index)

参数： dev 设备节点。
index： 索引号，interrupts 属性可能包含多条中断信息，通过 index 指定要获取的信息。
返回值： 中断号。
如果使用 GPIO 的话，可以使用 gpio_to_irq 函数来获取 gpio 对应的中断号，函数原型如下：

 int gpio_to_irq(unsigned int gpio)

参数： gpio： 要获取的 GPIO 编号。
返回值： GPIO 对应的中断号。

<2>申请中断函数 同 GPIO 一样，在 Linux 内核里面，如果要使用某个中断也是需要申请的，申请中断使用的函数是 request_irq函数原型：

 int request_irq( unsigned int irq, i rq_handler_t handler, unsigned long flags, const char *name, void *dev)

参数：
irq：要申请中断的中断号。
handler：中断处理函数，当中断发生以后就会执行此中断处理函数。
flags：中断标志。

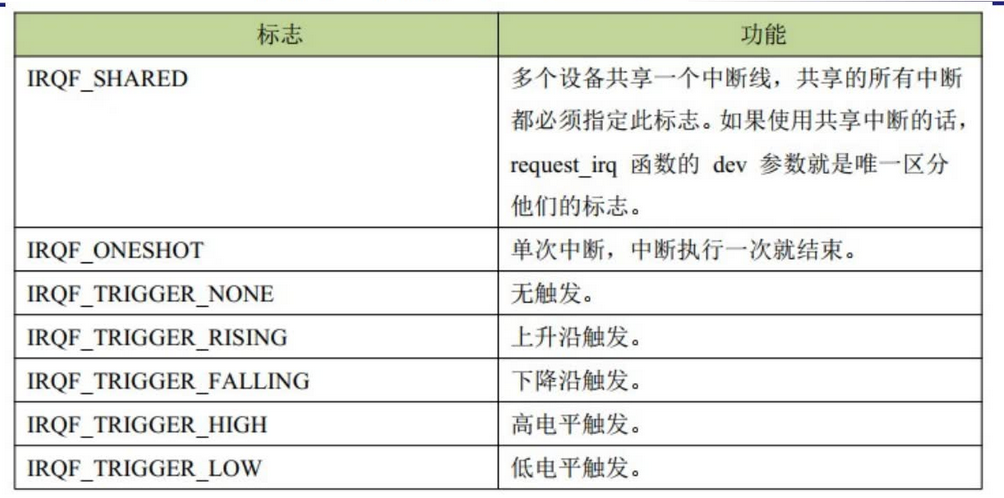

中断标识可以在文件 include/linux/interrupt.h 里面查看所有的中断标志， 介绍几个常用的中断标志，如下图所示：
name： 中断名字，设置以后可以在/proc/interrupts 文件中看到对应的中断名字。
dev： 如果将 flags 设置为 IRQF_SHARED 的话， dev 用来区分不同的中断， 一 般 情 况 下将 dev 设置为设备 结构体，dev会传递给中断处理函数 irq_handler_t 的第二个参数。
返回值：0 中断申请成功， 其他负值中断申请失败，如果返回-EBUSY的话表示中断已经被申请了。

< 3 > 中断处理函数
使用 request_irq 函数申请中断的时候需要设置中断处理函数， 中断处理函数 格式 如下所示：第一个参数是要中断处理函数要相应的中断号。 第二个参数是一个指 向 void 的指 针 ，也就是个通用 指 针 ， 需要 与 request_irq 函数的 dev 参数 保持 一 致 。 用于区分 共享 中断的不同设备， dev 也可以指 向 设备数 据结构 。 中断处理函数的返回值为 i rqreturn_t 类 型， irqreturn_t 类 型定义如下所示:

enum irqreturn {
		IRQ_NONE = (0 << 0),
		IRQ_HANDLED = (1 << 0),
		IRQ_WAKE_THREAD = (1 << 1),
};
typedef enum irqreturn irqreturn_t;

可以看 出 irqreturn _t 是个枚举类 型， 一共 有三种返回值。一般中断服务函数返回值使用如下 形式 ：

< 4 >free_irq 函数
中断使用完成以后就要通过 free_irq 函数释放掉相应的中断。如果中断不是共享 的，那么 free_irq 会删除中断处理函数并且禁止中断。free_irq 函数原型如下所示：

void free_irq(unsigned int irq,void *dev)

参数：
irq：要释放的中断。
dev： 如果中断设置为 共享( IRQF_SHARED ) 的话， 此参数用来区分具体的中断。共享中断只有在 释放最 后中断处理函数的时候才会被禁止掉。
返回值： 无

按键中断实验

包含头文件

#include <linux/interrupt.h>

修改设备树信息

test_key{
	compatible = "keys";
	pinctrl-names = "default";
	pintrl-0=<&pinctrl_gpio_keys>;//通过宏 把管脚设置为gpio功能
	gpios = <&gpio1 18 GPIO_ACTIVE_LOW>;

}

修改驱动匹配函数

const struct of_device_id of_match_table[] =
{
    {.compatible = "keys"},
    {},
};

在beep_probe添加如下的代码：

int beep_probe(struct platform_device *pdev){

    /*查找我们要查找的节点*/
    test_device_node = of_find_node_by_path("/test_key");
    if (test_device_node == NULL)
    {
        printk("of_find_by_path is erron\n");
        return -1;
    }    //获取gpio的节点

    gpio_num = of_get_named_gpio(test_device_node,"gpios",0);//获取gpio
    if (gpio_num<0)
    {
        printk("of_get_named_gpio is erron\n");
        return -1;
    }

    gpio_direction_input(gpio_num);//设置方向为输入

    irq = gpio_to_irq(gpio_num);//获取中断号

    printk("irq is %d\n", irq);

    ret = request_irq(irq,test_key,IRQF_TRIGGER_RISING,"test_key",NULL);
    if (ret<0)
    {
        printk("request_irq is erron\n");
        return -1;
    }
    return 0;
}

烧入驱动：cat /proc/interrupts 查看中断是否加载完成。
cat /proc/irq/48/spurious 查看中断次数。

方法2：修改设备树代码

驱动设备树代码：

test_key{
	compatible = "keys";
	pinctrl-names = "default";
	pintrl-0=<&pinctrl_gpio_keys>;//通过宏 把管脚设置为gpio功能
	gpios = <&gpio1 18 GPIO_ACTIVE_LOW>;
//方法2 ：在设备树上修改代码
	interrupt-parent = <&gpio1>;
	interrupts =<18 IRQ_TYPE_EDGE_BOTH>;/*FALLING RISING*/
}

包含头文件

#include<linux/of_irq.h>

驱动代码：

int beep_probe(struct platform_device *pdev){

    /*查找我们要查找的节点*/
    test_device_node = of_find_node_by_path("/test_key");
    if (test_device_node == NULL)
    {
        printk("of_find_by_path is erron\n");
        return -1;
    }    //获取gpio的节点

     /*获取GPIO的编号*/
    gpio_num = of_get_named_gpio(test_device_node,"gpios",0);//获取gpio
    if (gpio_num<0)
    {
        printk("of_get_named_gpio is erron\n");
        return -1;
    }

    /*设置gpio的方向*/
    gpio_direction_input(gpio_num);//设置方向为输入

    //irq = gpio_to_irq(gpio_num);//获取中断号

    /*获取irq的编号*/
    irq = irq_of_parse_and_map(test_device_node,0);//第二种获取中断号的方式，索引号为0

    printk("irq is %d\n", irq);
    /*申请中断*/
    ret = request_irq(irq,test_key,IRQF_TRIGGER_RISING,"test_key",NULL);
    if (ret<0)
    {
        printk("request_irq is erron\n");
        return -1;
    }
    return 0;
}

中断下文之tasklet

一、tasklet 相关知识点

1、什么是 tasklet ？
tasklet 是中断处理中断下文常用的一种方法，tasklet 是一种特殊的软中断。 处理中断下文的机制还有工作队列和软中断。
2、怎么使用 tasklet 来设计中断下文？

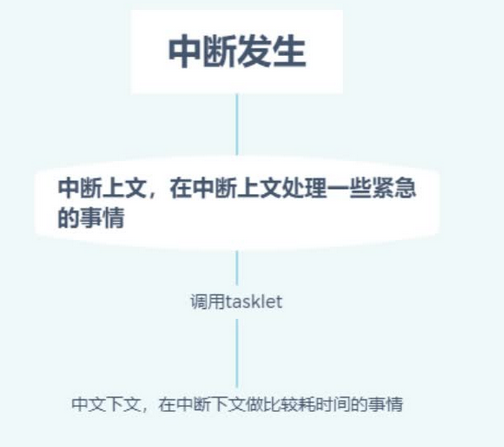

框图：

Linux 把中断分成俩个部分，一个是上半部分，一个是下半部分，在上半部分我们只 处理紧急的事情，同时可以调用 tasklet 来启动中断下文，比较耗时间的就要放到下文来 处理，调用 tasklet 以后， tasklet 绑定的函数并不会立马执行，而是出中断以后，经过一 个很短的不确定时间在来执行。
3、tasklet 定义
tasklet 由 tasklet_struct 结构表示，每个结构体单独代表一个 tasklet ， 在<linux/interrupt.h> 中定义为：

struct tasklet_struct {
		struct tasklet_struct *next;
		unsigned long state;
		atomic_t count;
		void (*func)(unsigned long);
		unsigned long data;
};

1.next ： 链表中的下一个 tasklet ， 方便管理和设置 tasklet;
2.state: tasklet 的状态
3.count ： 表示 tasklet 是否处在激活状态，如果是 0，就处在激活状态，如果非0 ，就处在非激活状态
4.void (*func)(unsigned long) ：结构体中的 func 成员是 tasklet 的绑定函数，data 是它唯 一的参数。
5.date ： 函数执行的时候传递的参数

二、tasklet 相关函数

<1>tasklet_schedule 函数
作用：调度 tasklet
函数原型：

void tasklet_schedule(struct tasklet_struct *t)

参数：指向 tasklet_struct 结构的指针。

<2>tasklet_init 函数
作用：动态初始化 tasklet （推荐）
函数原型：

void tasklet_init(struct tasklet_struct *t, void (*func)(unsigned long), unsigned long data);

参数：
*t ： 指向 tasklet_struct 结构的指针。
func ： tasklet 绑定的函数。
data ： 函数执行的时候传递的参数。

<3>tasklet_kill 函数
功能：删除一个 tasklet
函数原型： tasklet_kill(struct tasklet_struct *t)
参数：指向 tasklet_struct 结构的指针
注意：这个函数会等待 tasklet 执行完毕，然后再将它移除。 该函数可能会引起休眠，所以要 禁止在中断上下文中使用。
三、使用 tasklet 设计中断下文步骤
步骤一：定义一个 tasklet 结构体
步骤二：动态初始化 tasklet
步骤三：编写 tasklet 绑定的函数
步骤四：在中断上文调用 tasklet
步骤五：卸载模块的时候删除 taskle

实践课

初始化结构体：

struct tasklet_struct key_test;

在probe函数中初始化:tasklet_init

   //初始化
    tasklet_init(&key_test,test,0);

中断下文工作内容：

void test(unsigned long data){
    int i = 100;
    while(i--)
    printk("test_key is %d\n",i);
}

irq_handler_t test_key(int irq, void *args)//中断处理函数
{
    printk("start\n");

    tasklet_schedule(&key_test); //启动中断下文

    printk("end\n");

    return IRQ_HANDLED;
}
