【笔记】逻辑门图解—与门、或门、非门、与非门、或非门、异或门、同或门

前言

学习网站推荐：前些天发现了一个巨牛的人工智能学习网站，通俗易懂，风趣幽默，忍不住分享一下给大家。点击跳转到网站

本文记录自：https://www.bilibili.com/video/BV1Hv4y1f7wh

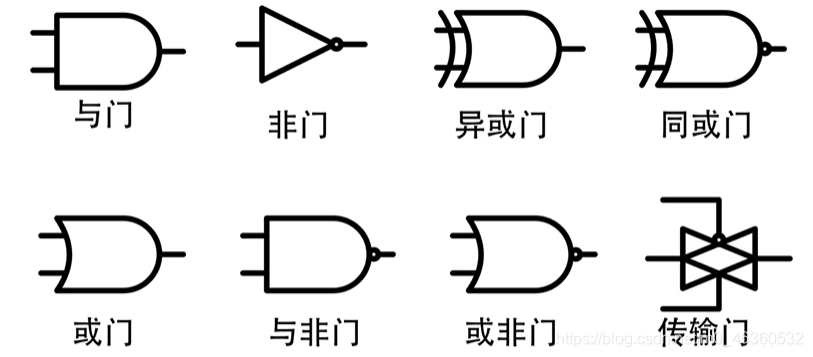

将介绍以下八种逻辑门：

---

正文

---

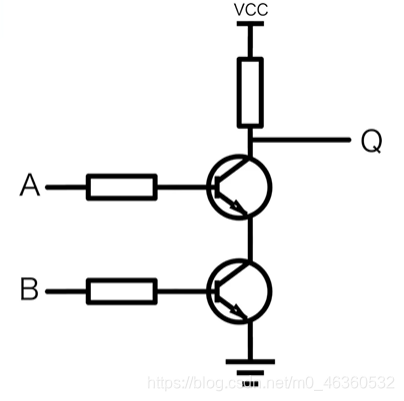

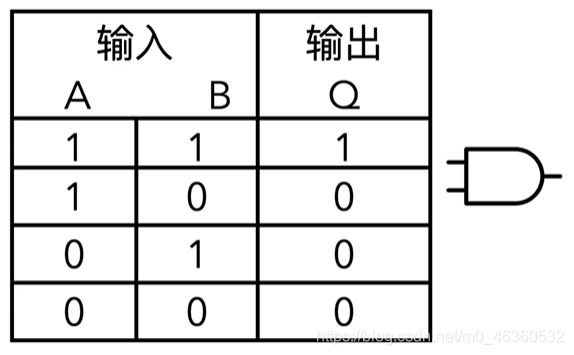

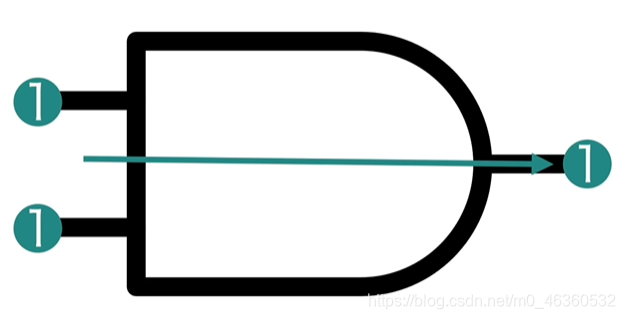

与门

相当于许多高级语言中的（且~A&&B）

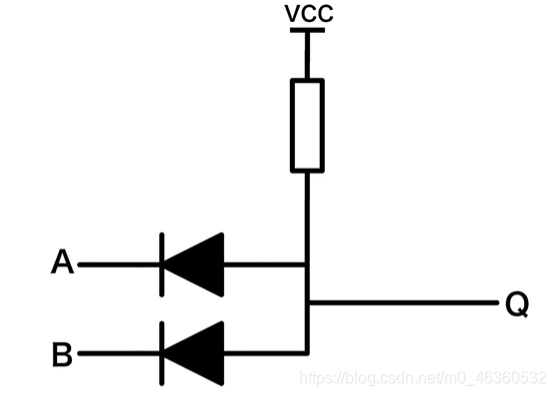

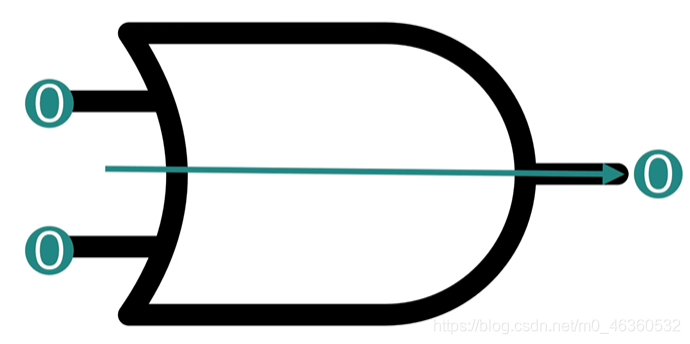

或门

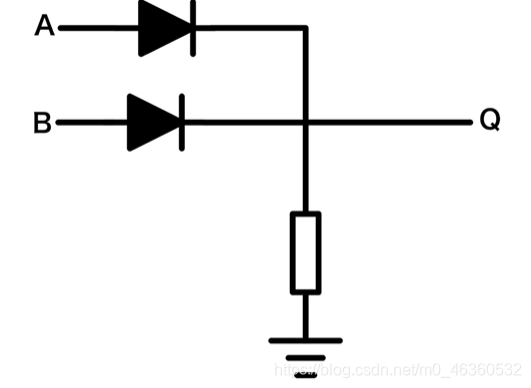

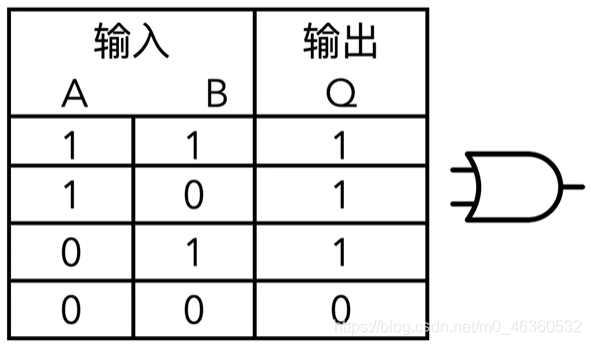

相当于许多高级语言中的（或~A||B）

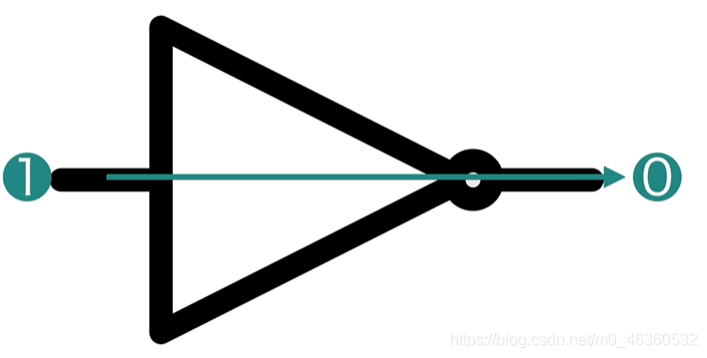

非门

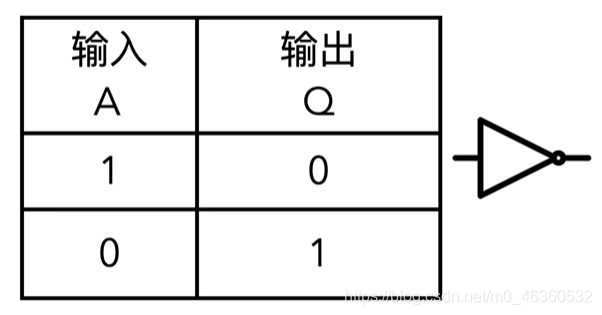

相当于许多高级语言中的（非~!A），

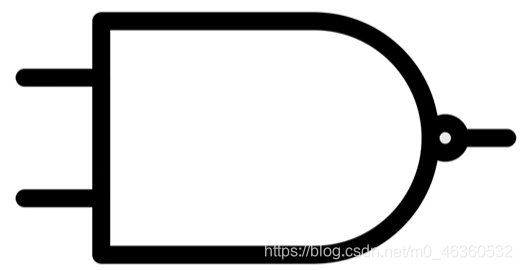

与非门

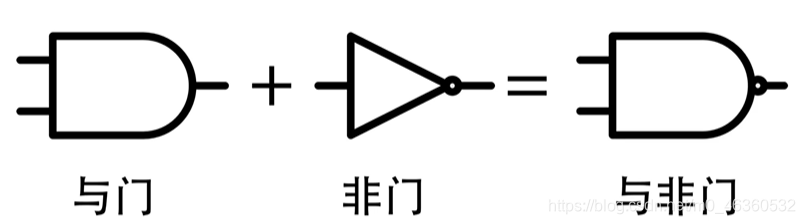

与门+非门—>!(A&&B)

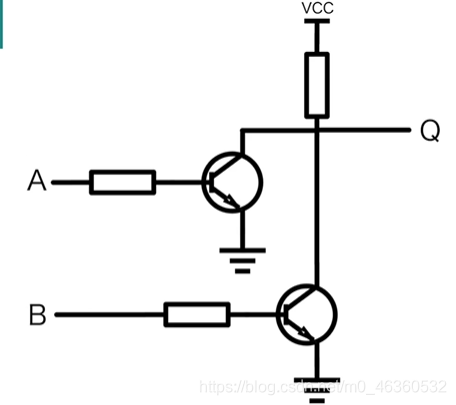

或非门

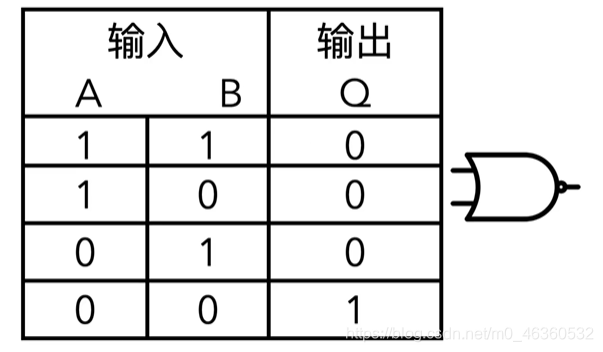

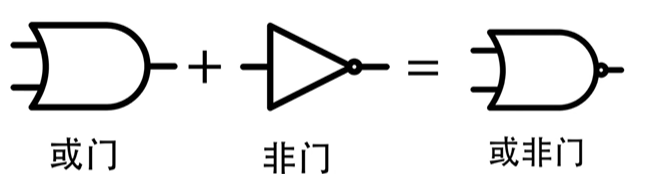

或门+非门—>!(A||B)

异或门

相当于许多高级语言中的（异或~A^B）

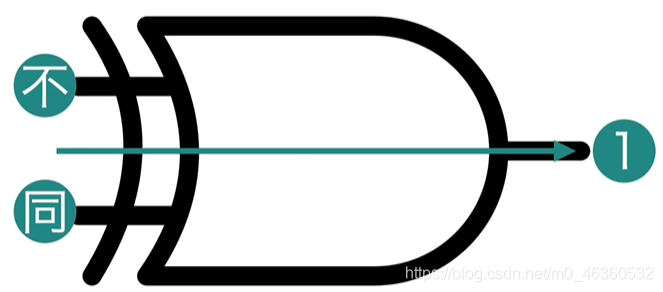

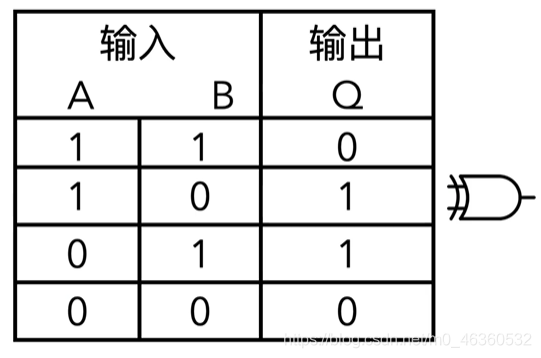

两个输入不同–>输出1， 输入相同–>输出0

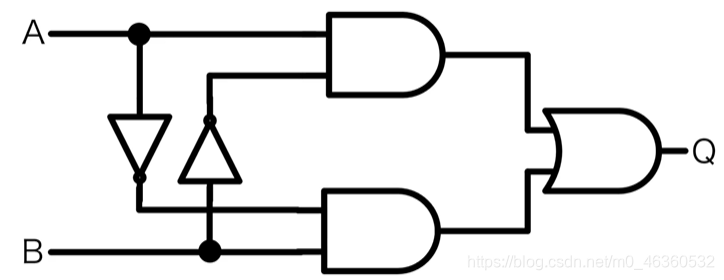

利用与、或、非这三个基础门，构建异或门：

同或门

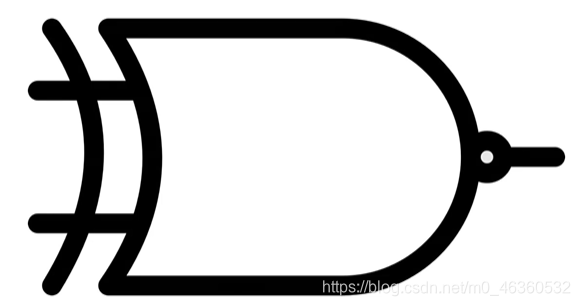

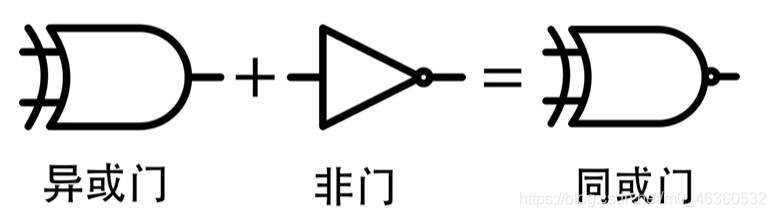

异或门+非门—>!(A^B)

两个输入不同–>输出0， 输入相同–>输出1

---

后言

上述门电路虽然便于理解，但在实际中因为缺点太多而不用，可用很低廉的价格在市面上买到现成的逻辑门芯片，比如内部包含4个与门的7408，价格不到1元钱，但稳定性和速度都比自己搭建电路要好很多。

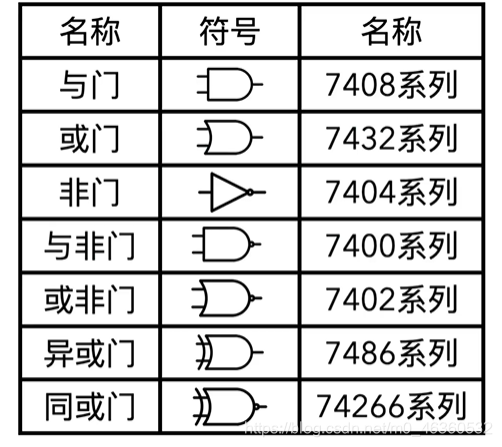

常用的逻辑门芯片如下：
