超详细基于Qt平台实现C/C++调用Matlab函数全流程

Matlab和QT混合编程注意事项
Chapter1 超详细基于Qt平台实现C/C++调用Matlab函数全流程
Chapter2 【Matlab】Qt Matlab混合编程——以曲线拟合为例
Chapter3 QT与MATLAB混合编程
Chapter4 QTCreater调用MatLab生成的.dll文件
Chapter5 Qt与Matlab混合编程中mwArray数组使用详解
Chapter6 Matlab中的 mxArray 和 mwArray
Chapter7 [Matlab] MxArray 与 MwArray 使用区别
Chapter8 QT与matlab混编及完整错误详解

Matlab和QT混合编程注意事项

1.初始化函数一定要先调用。

2.初始化函数有点耗时。

3.初始化函数只能调用一次，多次调用只有第一次成功。而且一个exe进程只需要初始化一次就行。

4.函数中涉及中文的要转toLocal8bit。

5.大量的警告可以在pro文件中加入DEFINES += QT_DEPRECATED_WARINGS来屏蔽。

原文链接：https://blog.csdn.net/dongshengya9679/article/details/124765252

Chapter1 超详细基于Qt平台实现C/C++调用Matlab函数全流程

原文链接：https://blog.csdn.net/m15279530607_163/article/details/129471386

1. 基本调用方式介绍

基于Qt平台实现C/C++调用Matlab函数有三种方式：
（1）将Matlab函数封装成.dll文件，再在Qt平台上调用.dll文件实现；
（2）将Matlab函数导出成.exe可执行程序，再在Qt平台上调用.exe可执行程序；
（3）直接在Qt平台上调用Matlab Engin引擎,这种方法需要计算机上安装有Matlab软件。
本文是通过第一种方式，将MATLAB代码转成C/C++代码和相关动态链接库进行实现的，其他两种方式具体可以参考：
Qt调用MATLAB引擎混合编程

2. 环境配置

QT调用matlab需要编译器位数一致！！！！！！！不然会出现函数未定义等错误。

1. QT 5.14.2
2. MATLAB2020b
3. MinGW64

3. 将Matlab程序写成函数形式

在这里插入图片描述

在matlab中尝试调用一下看是否正确

4. Matlab配置C编译器，将.m文件转换成动态链接库

配置MATLAB的C编译器与Qt的C编译器为MinGW。可以临时设置MinGW环境变量，但是关闭MATLAB后该变量就消失了，下次启动MATLAB需要重新设置。

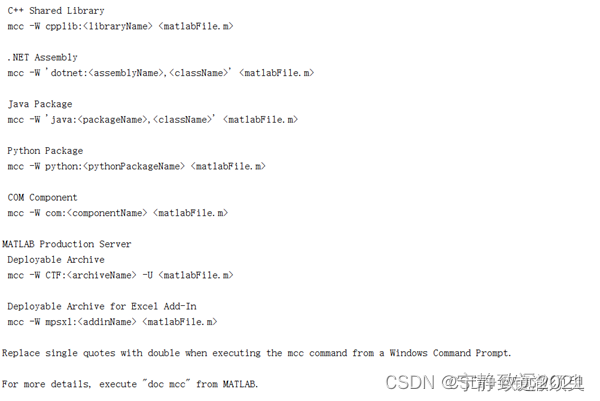

4.1 首先检查mcc编译器是否可用

命令行输入:

>>!mcc

正常结果如下:

在这里插入图片描述

4.2 在Matlab命令行分别输入

mbuild -setup,选择mex -setup C++ -client MBUILD

在这里插入图片描述

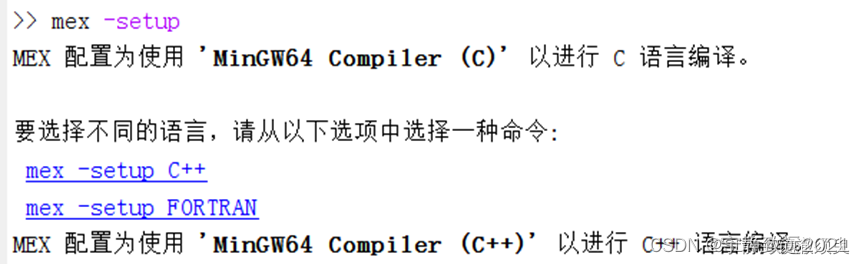

mex –setup,选择C++

在这里插入图片描述

需要注意的是，matlab每次重启后，都要重新按以上步骤进行mbuild -setup/mex -setup的配置。

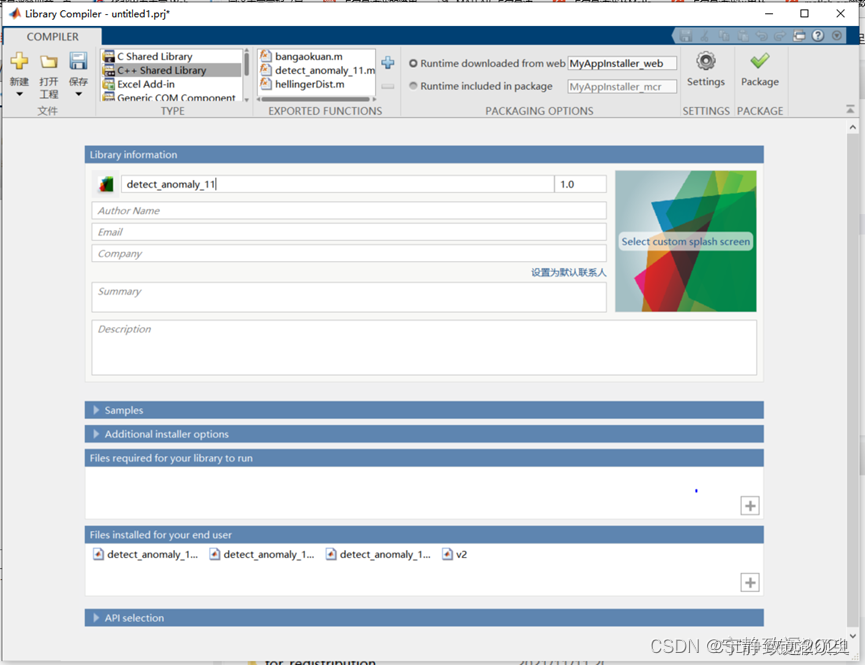

4.3 导出动态链接库

在这里插入图片描述

5. Qt调用

5.1 在pro文件中添加matlab其他依赖库和头文件搜索路径

INCLUDEPATH += D:/Matlab_2020_anzhuang/extern/include
INCLUDEPATH += D:/Matlab_2020_anzhuang/extern/include/win64
LIBS += D:/Matlab_2020_anzhuang/extern/lib/win64/mingw64/libeng.lib
LIBS += D:/Matlab_2020_anzhuang/extern/lib/win64/mingw64/libmat.lib
LIBS += D:/Matlab_2020_anzhuang/extern/lib/win64/mingw64/libmx.lib
LIBS += D:/Matlab_2020_anzhuang/extern/lib/win64/mingw64/libmex.lib
LIBS += D:/Matlab_2020_anzhuang/extern/lib/win64/mingw64/mclmcr.lib
LIBS += D:/Matlab_2020_anzhuang/extern/lib/win64/mingw64/mclmcrrt.lib
（根据自己MATLAB安装位置来修改）

5.2 在pro文件中添加外部库

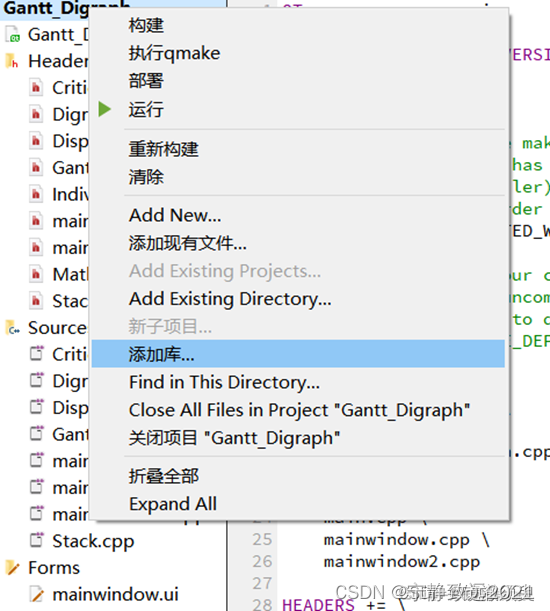

在工程文件上右键，选择添加库

在这里插入图片描述

点击浏览选择库，之后勾掉Linux和Mac，且勾掉为debug版本添加’d’作为后缀。

点击下一步，会发现你的.pro文件中多了几行：

win32: LIBS += -L$$PWD/./ -ldetect_anomaly_11
INCLUDEPATH += $$PWD/.
DEPENDPATH += $$PWD/.

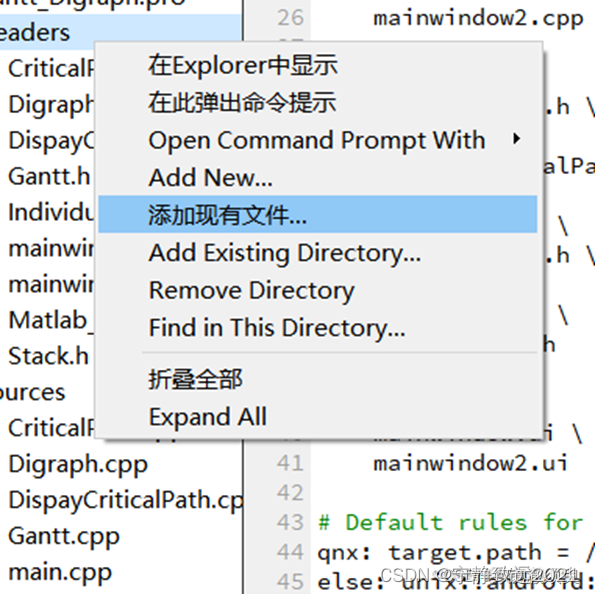

5.3 在工程的头文件中添加生成的matlab库的头文件

在这里插入图片描述

6. 在Qt中编写使用DLL内函数代码

1. DLL初始化

2. 函数的输入输出参数

mwArray是MATLAB的数组类，MATLAB编译生成的DLL的接口函数的参数都是采用mwArray类型。
在调用时，需要将输入输出参数用到的mwArray定义，才能使用。

3. mwArray类使用

参考：mwArray类使用

7. 遇到问题及解决

参考问题解决

Chapter2 【Matlab】Qt Matlab混合编程——以曲线拟合为例

原文链接：https://blog.csdn.net/spiremoon/article/details/112234360

一、概要

在编写Qt应用时，若想用到比较复杂的算法，如拟合、FFT等，没有现成的C/C++库。而这些在Matlab中都是很容易实现的，那么有没有一种方法可以让Qt“不劳而获”得调用Matlab的算法呢？
其实方法有两种：

对于不同编程语言，完全可以通过【公共内存】的方式实现交互，这类似于进程间通讯。简单来说，可以Qt与Matlab共同读写同一文件，比如Qt将原始数据放入文件，Matlab检测到后对原始数据进行计算，然后将结果放到这个文件中供Qt读取。
Matlab的m文件可以编译为Qt可以调用的.lib .dll C++链接库，Qt加载链接库并包含头文件后，可以在C++环境下实现m文件同样的计算效果。这也是本文主要讲解的方式。

二、环境介绍

编译器：MingW64 C++

Qt：Qt5.13.0

Matlab：2018b

首先说明下为什么使用MingW64编译器。安装Qt时要选择安装MingW64，通常为了使应用程序能跨平台运行，一般选择MingW编译器来编译，而不是微软平台的MSVS。同时，Qt和Matlab混编时，若使用MSVS编译器，还需要安装VS2013等，耗费十几G硬盘空间，并且Qt使用MSVS编译器会出现各种各样的问题，不建议使用。

再说下matlab版本，实测过2018b和2020a都可以实现混编，其实只要安装完matlab后，只要在安装目录下的bin\win64\mexopts文件夹中含有mingw64.xml即可。这在较早版本中是不支持的，如2014版本。所以想要混编最好使用2018及以上的版本。

三、Matlab C++链接库的生成

1.配置编译器

安装Qt时选了MingW64之后,在Qt的安装目录下会有mingw730_64文件夹,如

D:\Qt5.13\Tools\mingw730_64

这个文件夹就是mingw64的编译器,我们只需要配置matlab让其找到编译器即可的。

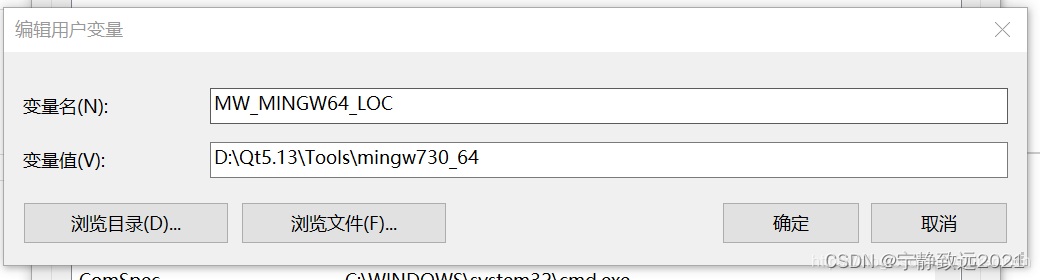

添加编译器目录到环境变量，如下图所示。
在这里插入图片描述

此时在matlab命令行中输入

mbuild -setup

就能看到mingw的编译器了。如果还不行，那么可以手动在matlab命令行中配置环境变量：

setenv('MW_MINGW64_LOC','D:\Qt5.13\Tools\mingw730_64')

之后输入mbuild -setup则会出现mingw编译器，如下所示：

>> mbuild -setup
MBUILD 配置为使用 'MinGW64 Compiler (C)' 以进行 C 语言编译。

要选择不同的语言，请从以下选项中选择一种命令:
 mex -setup C++ -client MBUILD
 mex -setup FORTRAN -client MBUILD

因为我们要以C++编译，所以要点击下面的mex -setup C++ -client MBUILD ，之后MBUILD就被配置为mingw64 C++的编译器了，如下：

>> mbuild -setup
MBUILD 配置为使用 'MinGW64 Compiler (C)' 以进行 C 语言编译。

要选择不同的语言，请从以下选项中选择一种命令:
 mex -setup C++ -client MBUILD
 mex -setup FORTRAN -client MBUILD
MBUILD 配置为使用 'MinGW64 Compiler (C++)' 以进行 C++ 语言编译。

之后，在命令行输入

mex -setup

同mbuild，将mex配置为mingw64 C++编译器，如下所示：

>> mex -setup
MEX 配置为使用 'MinGW64 Compiler (C)' 以进行 C 语言编译。
警告: MATLAB C 和 Fortran API 已更改，现可支持
	 包含 2^32-1 个以上元素的 MATLAB 变量。您需要
	 更新代码以利用新的 API。
	 您可以在以下网址找到更多的相关信息:
	 https://www.mathworks.com/help/matlab/matlab_external/upgrading-mex-files-to-use-64-bit-api.html。

要选择不同的语言，请从以下选项中选择一种命令:
 mex -setup C++
 mex -setup FORTRAN
MEX 配置为使用 'MinGW64 Compiler (C++)' 以进行 C++ 语言编译。
警告: MATLAB C 和 Fortran API 已更改，现可支持
	 包含 2^32-1 个以上元素的 MATLAB 变量。您需要
	 更新代码以利用新的 API。
	 您可以在以下网址找到更多的相关信息:
	 https://www.mathworks.com/help/matlab/matlab_external/upgrading-mex-files-to-use-64-bit-api.html。

需要注意的是，matlab每次重启后，都要重新按以上步骤进行mbuild -setup/mex -setup的配置。

2.编写函数

以一次多项式拟合为例，编写以下函数：

function [a, b, rsquare] = mat_fit( xData, yData )

    [xData, yData] = prepareCurveData( xData, yData );

    % Set up fittype and options.
    ft = fittype( 'poly1' );

    % Fit model to data.
    [fitresult, gof] = fit( xData, yData, ft );

    a = fitresult.p1;
    b = fitresult.p2;
    rsquare = gof.rsquare;

    % Plot fit with data.
    figure( 'Name', 'poly1 fit' );
    h = plot( fitresult, xData, yData );
    legend( h, 'raw point', 'fit line', 'Location', 'NorthEast' );
    % Label axes
    xlabel x
    ylabel y
    grid on

end

一次函数形式为y = a * x + b，函数的输出a,b则是一次多项式中的系数，rsquare为确定系数，越接近于1说明拟合得越准。
函数的输入则为x、y坐标，最后，通过plot打印出拟合的函数以及原始数据。在matlab中运行一下，如

>> [a b r] = mat_fit(1:5,6:10)

结果如下：

>> [a b r] = mat_fit(1:5,6:10)

a =

   1.000000000000000


b =

     5


r =

     1

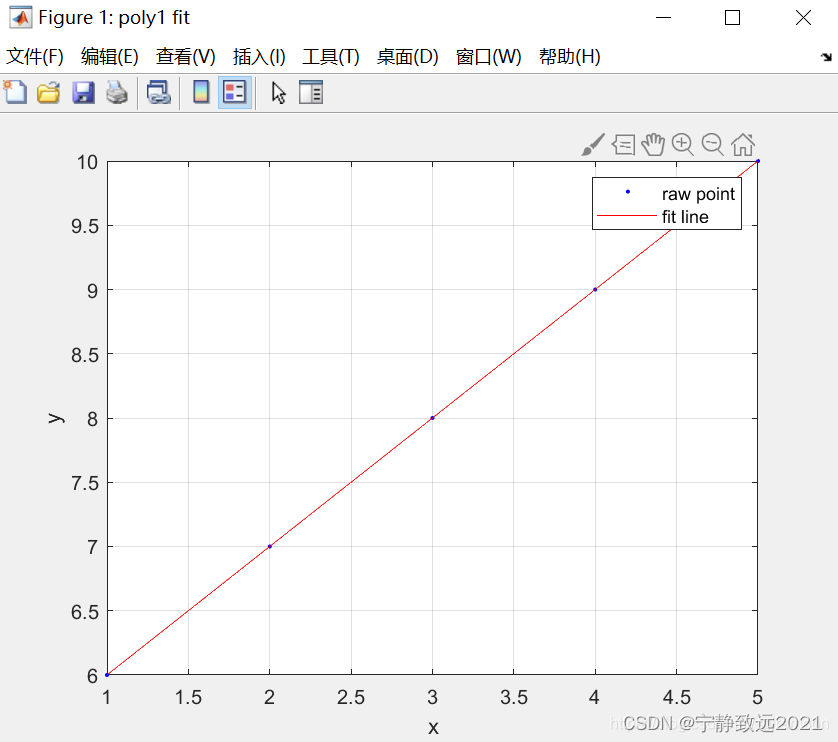

同时绘图如下：
在这里插入图片描述

3.编译matlab函数，生成C++可调用的链接库

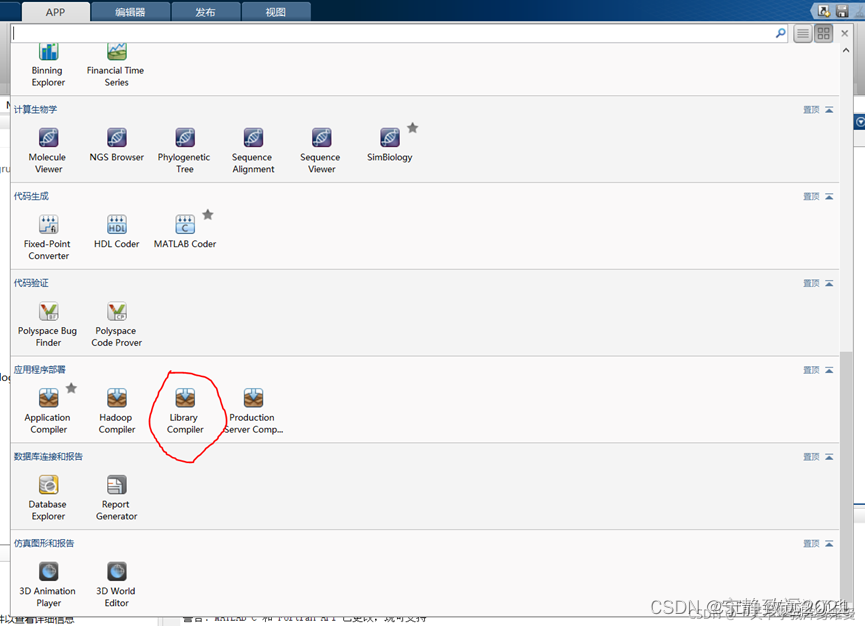

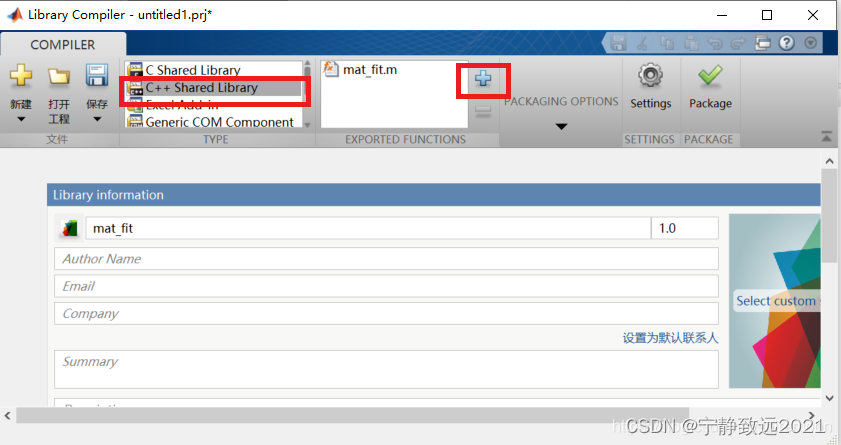

在matlab主界面点击APP，在下拉框中选中Liberty Complier，在TYPE中选择C++链接库，然后点击加号选择函数所在的m文件，之后点击Package等待即可。
在这里插入图片描述

编译完成后，会自动打开编译生成的文件，我们只需要.dll .h .lib这三个文件即可，这三个文件在输出目录的for_redistribution_files_only文件夹中。

四、Matlab C++链接库的使用

至此我们已经生成了.dll .lib链接库，以及库的.h头文件，那么我们在Qt工程中包含头文件，且添加库后，就可以编程序调用刚刚编写的matlab函数了。

1.Qt工程的建立

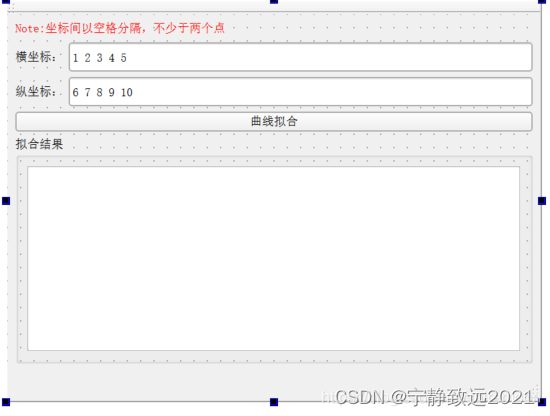

这里文明建立一个Qt Widgets Application工程，并根据测试需求进行简单的UI界面设计，如下图所示。
在这里插入图片描述

重点是Qt 的pro文件的配置，我们需要在pro文件中加入以下内容：

DEFINES += __MW_STDINT_H__

INCLUDEPATH += $$quote(G:/Matlab2018b/extern/include)
INCLUDEPATH += $$quote(G:/Matlab2018b/extern/include/win64)

LIBS+=-L$$quote(G:/Matlab2018b/extern/lib/win64/microsoft) -llibmx
LIBS+=-L$$quote(G:/Matlab2018b/extern/lib/win64/microsoft) -llibmx
LIBS+=-L$$quote(G:/Matlab2018b/extern/lib/win64/microsoft) -llibmat
LIBS+=-L$$quote(G:/Matlab2018b/extern/lib/win64/microsoft)  -llibeng
LIBS+=-L$$quote(G:/Matlab2018b/extern/lib/win64/microsoft)  -lmclmcr
LIBS+=-L$$quote(G:/Matlab2018b/extern/lib/win64/microsoft)  -lmclmcrrt

主要是让qt能够找到matlab的头文件，以及链接库，其中的matlab路径按各人的安装路径填写即可，注意路径中的斜杠是斜杠/，而不是windows路径中使用的反斜杠。

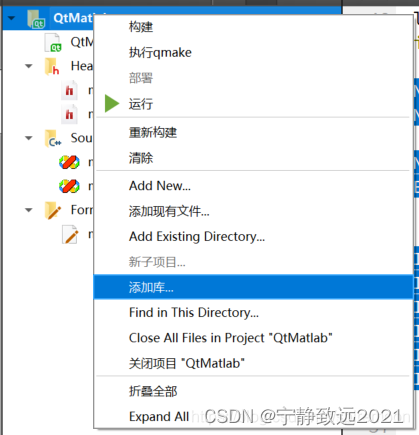

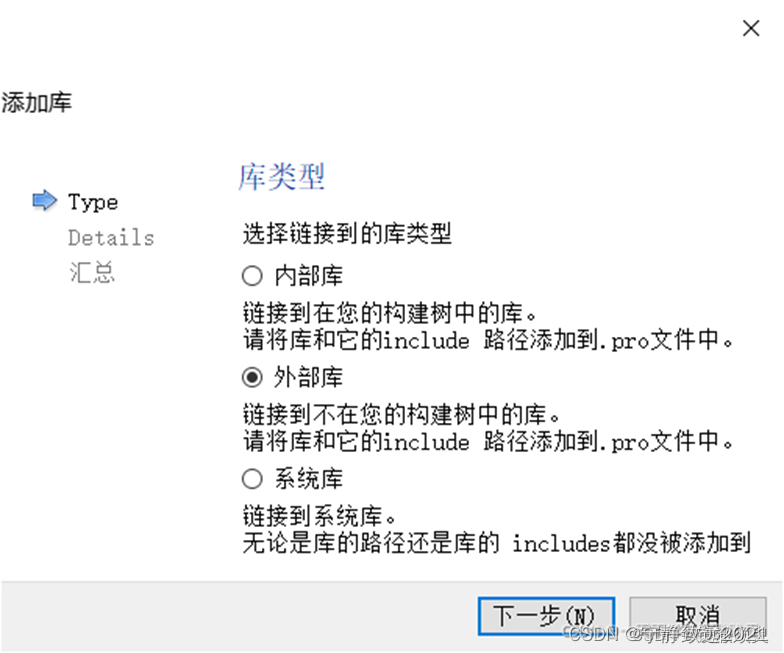

然后将上面生成的.lib .h文件复制到Qt工程目录下，之后在Qt中右击工程，选择添加库。
在这里插入图片描述

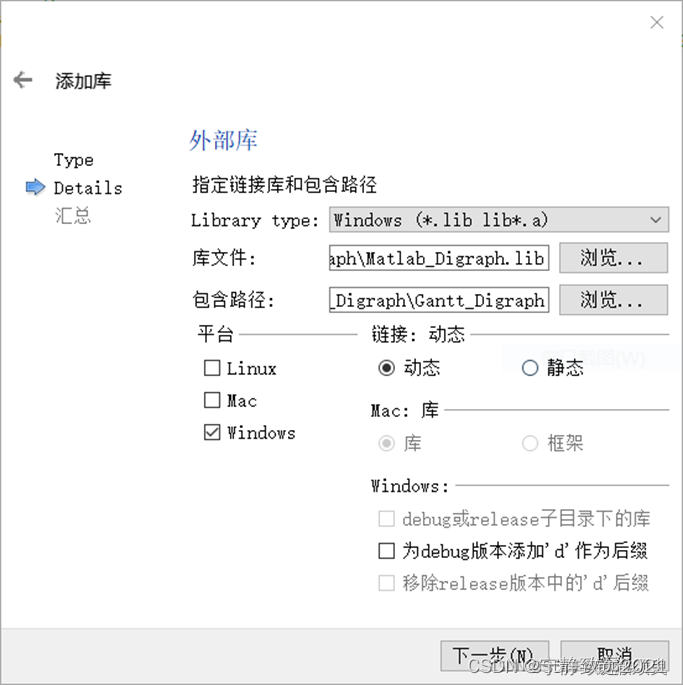

在弹出来的界面中选择【外部库】，点击下一步，之后按如下配置，点击浏览选择库，之后勾掉Linux和Mac，且勾掉为debug版本添加’d’作为后缀。
在这里插入图片描述

接下来，将.h头文件添加到Qt工程中即可。

2.Qt程序的编写

一下为全部代码，即点击【曲线拟合】按钮后调用matlab库对编辑框中的x、y点进行拟合，然后将一次多项式的两个系数输出，同时输出确定系数来反馈拟合效果。当然，必要的防错也要考虑。

主要注意以下几点：
(1).mat_fitInitialize()为库的初始化函数，一般放在程序一开始执行，需要消耗10秒左右的时间；
(2).mwArray为参数类，实例化时需要配置参数。如

mwArray in_x(1,x.size(),mxDOUBLE_CLASS,mxREAL);

这里的1，x.size()配置该变量为一行x.size()列，后边配置为双精度浮点实数。
(3).mat_fit为真正的调库函数，第一个参数为函数的输出变量个数，这要与m文件中的输出个数一致。后边即是输出、输入等，都要与m文件中的函数严格对应。
(4).mwArray类函数的设置、取值等通过阅读代码即可了解。

#include <QDebug>
#include <QStringList>
#include "mainwindow.h"
#include "ui_mainwindow.h"
#include "mat_fit.h"

MainWindow::MainWindow(QWidget *parent) :
    QMainWindow(parent),
    ui(new Ui::MainWindow)
{
    ui->setupUi(this);
    mat_fitInitialize();
}

MainWindow::~MainWindow()
{
    delete ui;
}

void MainWindow::on_pushButton_clicked()
{
    int i;
    double *arr = nullptr;
    QString res;
    QStringList x = ui->lineEdit->text().split(" ");
    QStringList y = ui->lineEdit_2->text().split(" ");


    if(x.size() != y.size())
    {
        ui->textEdit->append(QString("x y坐标长度不相等"));
    }
    else if(x.size() < 2 || y.size() < 2)
    {
        ui->textEdit->append(QString("请输入最少两个点"));
    }
    else
    {
        mwArray in_x(1,x.size(),mxDOUBLE_CLASS,mxREAL);
        mwArray in_y(1,y.size(),mxDOUBLE_CLASS,mxREAL);
        mwArray out_a(1,1,mxDOUBLE_CLASS,mxREAL);
        mwArray out_b(1,1,mxDOUBLE_CLASS,mxREAL);
        mwArray out_r(1,1,mxDOUBLE_CLASS,mxREAL);

        arr = (double *)malloc(x.size() * sizeof(double));
        if(arr == nullptr)
        {
            ui->textEdit->append("内存申请错误");
            goto exit;
        }

        for(i = 0;i < x.size(); i++)
        {
            arr[i] = QString(x[i]).toDouble();
        }
        in_x.SetData(arr,x.size());
        for(i = 0;i < y.size(); i++)
        {
            arr[i] = QString(y[i]).toDouble();
        }
        in_y.SetData(arr,y.size());

        mat_fit(3,out_a,out_b,out_r,in_x,in_y);

        out_a.GetData(arr,1);
        out_b.GetData(arr + 1,1);
        out_r.GetData(arr + 2,1);

        res = QString("y = %1 * x + %2 rsquare = %3").arg(QString::number(arr[0],'f',6))
                                                        .arg(QString::number(arr[1],'f',6))
                                                        .arg(QString::number(arr[2],'f',6));
        ui->textEdit->append(res);
    }


exit:
    if(arr != nullptr)
    {
        free(arr);
    }
}

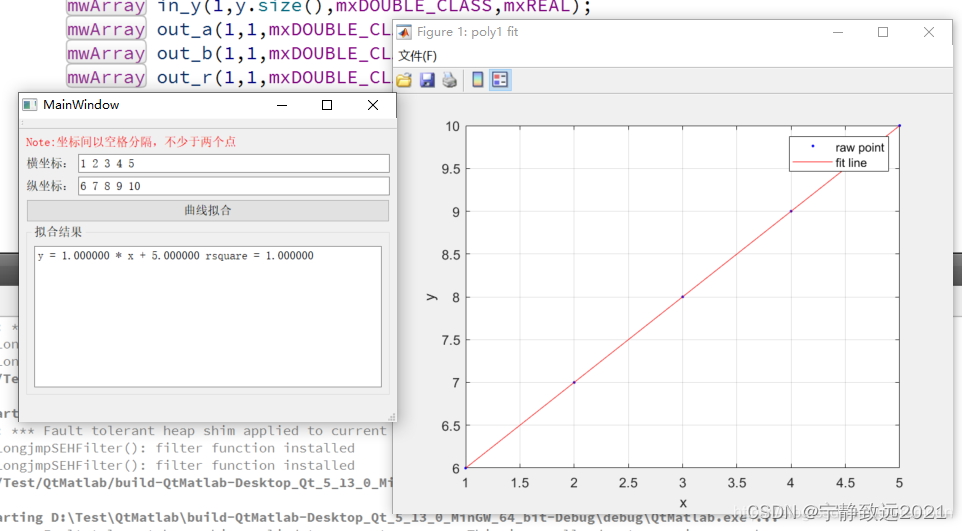

3.运行测试

运行后输入x坐标为1-5，y坐标为6-10，得出拟合结果为y = 1.000000 * x + 5.000000 ，确定系数为rsquare = 1.000000，且弹出plot绘图，与预期相符
在这里插入图片描述

五、总结

有了这个方法后，就可以在Qt中轻松得使用matlab支持的大量的复杂算法，比如滤波、快速傅里叶、拟合、矩阵运算等，能够把算法功能强有力得集成在Qt应用中，还是比较实用的。

Chapter3 QT与MATLAB混合编程

原文链接：https://blog.csdn.net/weixin_57306958/article/details/120724119

Chapter4 QTCreater调用MatLab生成的.dll文件

原文链接：https://blog.csdn.net/Fight_adu/article/details/126083394

Chapter5 Qt与Matlab混合编程中mwArray数组使用详解

原文链接

Chapter6 Matlab中的 mxArray 和 mwArray

mwArray和mxArray有什么区别？

首先，

mxArray：Matlab C 函数库的结构体

mwArray：Matlab C++ 函数库中对mxArray的包装类

其次，二者的内存管理方式不同。

mxArray的内存管理方式比较松散，由于是C函数库，没有数据封装，必须对临时阵列和约束阵列的概念极为明确，并且须小心地防止内存泄漏（要多写好多代码）。尽管有自动内存管理机制（mlfEnterNewContext，mlfReleasePreviousContext），仍然要处处调用mlfAssign，麻烦得很。

mwArray就好的多，一切交给C++对象去搞定，你只要放心地用就可以了。不过Matlab C++函数库为了防止频繁内存分配和释放重写了内存分配和释放等函数。你会发现对于mwArray a,b; a=b;实际上并没有生成两个相同数据块，只是指针，只有发成数据改变时才copy完整数据。

再次，这两个东西各自有一套与之相对应的函数。函数的返回值类型不同，需要多加注意。

最后，用的时候mxArray要使用指针，而mwArray直接当类对象使。如果你不是Hardcore级的牛人或具有Hardcore倾向的潜牛人，我强烈建议你使用后者！

举一个简单的例子：如果你需要计算c=a+b那么两者的区别是这样的：

[cpp] view plaincopy
01.//----------对于mxArray:------------
02.void fun()
03.{
04.……
05.double d_a=1,d_b=2;
06.mxArray *a,*b,*c;
07.mlfEnterNewContext(0,0);
08.mlfAssign(&a,mlfScalar(d_a));
09.mlfAssign(&b,mlfScalar(d_b));
10.mlfAssign(&c,mlfPlus(a,b));
11.……
12.mlfReleasePreviousContext(0,0);
13.mxDestroyArray(a);
14.mxDestroyArray(b);
15.mxDestroyArray(c);
16.}
17.
18.//----------对于mwArray:--------------
19.void fun()
20.{
21.……
22.mwArray a,b,c;
23.a=1;
24.b=2;
25.c=a+b;
26.……
27.}

另外一个说法:

声明：
mxArray:   mxArray *a;
mwArray:   mwArray a;

销毁
mxArray：  mxDestroyArray a;
mwArray：  mwArray类的析构函数自动销毁对象

变量传递
mxArray：memcpy(dest_ptr,source_ptr,MAX_SIZE);
mwArray：mwArray in1(3, 3, mxDOUBLE_CLASS, mxREAL);

mwArray in2(3, 3, mxDOUBLE_CLASS, mxREAL);
in1.SetData(data, 9);
in2.SetData(data, 9);

比较而言，
１.mwArray的声明更简洁，不用考虑指针
２.mwArray不用手动释放内存

下面是这个例子用到的m代码。它定义了一个名为test的函数，保存在test.m文件中：

[cpp] view plaincopy
01.function y=test(x)
02.　 y=sin(x);
03.　 plot(x,y,'*');
04.  end

首先把这个函数编译成C++接口的DLL：

mcc -W cpplib:dlltest -T link:lib test.m

得到包含dlltest.dll，dlltest.ctf，dlltest.h，dlltest.lib等在内的一些文件。

接下来我们只需要这四个文件。

此时，打开dlltest.h看看，在文件的最下面我们可以发现C++接口的函数定义。仔细观察过后，我们可以发现，这个接口函数的参数是按照这样的顺序定义的：输出参数的个数、输出参数、以及输入参数。

然后在VC6中创建一个VC++工程,工程中加入头文件：dlltest .h vc工程加入代码如下

[cpp] view plaincopy
01.#include "mclmcr.h" // mwArray声明
02.#include "dlltest.h"
03.void CVCMATLABDlg::OnButton1()
04.{
05.    mclInitializeApplication(NULL,0);
06.    dlltestInitialize();
07.    mwArray x(10,10,mxDOUBLE_CLASS);
08.    double *xData;xData = new double[100];
09.    for(int i=0; i<100; ++i)    xData[i] = -5+(0.1*i);
10.    x.SetData(xData, 100);
11.    mwArray y(10,10,mxDOUBLE_CLASS);
12.    huatu_test(1,y,x);
13.    dlltestTerminate();
14.    mclTerminateApplication();
15.}
