电阻

电阻

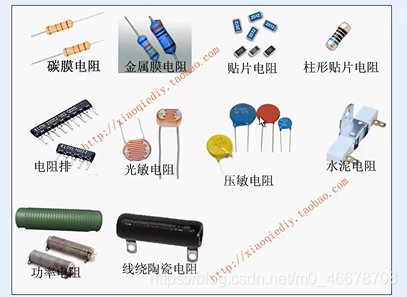

电阻类型



贴片最常见



测量方法

万用表和数字电桥（LCR表）

LCR表：又称为LCR测试仪能准确并稳定地测定各种各样的元件参数。用来测试电感、电容、电阻的测试仪。

贴片电阻（查看阻值方法）

http://www.elecfans.com/yuanqijian/dianzuqi/20190531949502.html

特性

线性：伏安特性

非线性：有：压敏电阻、热敏电阻（正温度系数、负温度系数）

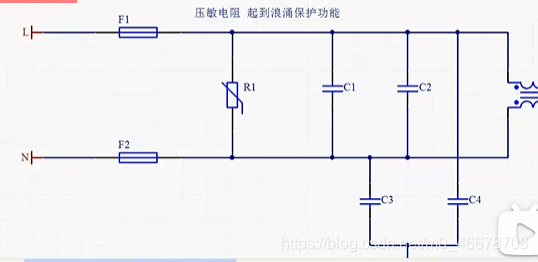

下面电路图交流输入电压very大时，如果没压敏电阻R1容易对后面电路造成破坏

基本参数

阻值

额定功率  P=I²R    电流如果增加太大，需考虑额定功率大点的电阻值

精度     允许误差        ±0.5%（D）、±1%（F）、±2%（G）、±5%（J）、±10%（K）、±20%（M）



功能

分压、限流、测温、防浪涌

浪涌（electrical surge），顾名思义就是瞬间出现超出稳定值的峰值，它包括浪涌电压和浪涌电流。

分压参考链接：http://www.cnblogs.com/isAndyWu/p/9856556.html

如何选择电阻

主要先看功能，然后主要参数，看电压（耐压值），再看有其他功能：如测温



参考视频链接：https://www.bilibili.com/video/BV1it411E7T2?t=989
