ISE 连接FPGA板，出现错误“iMPACT:Can not find cable, check cable setup”解决方法

最新推荐文章于 2022-05-23 09:43:39 发布
最新推荐文章于 2022-05-23 09:43:39 发布
阅读量4.9k 收藏 20
点赞数 2
分类专栏： FPGA 文章标签： fpga spartan
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_47053943/article/details/114925944
版权

刚接触FPGA，很多都不是太懂，在ISE烧录时，遇到WARNING：“iMPACT:Can not find cable, check cable setup”，搜了很多，在XP电脑上没有碰到，主要是win10驱动问题（对我自己而言）。

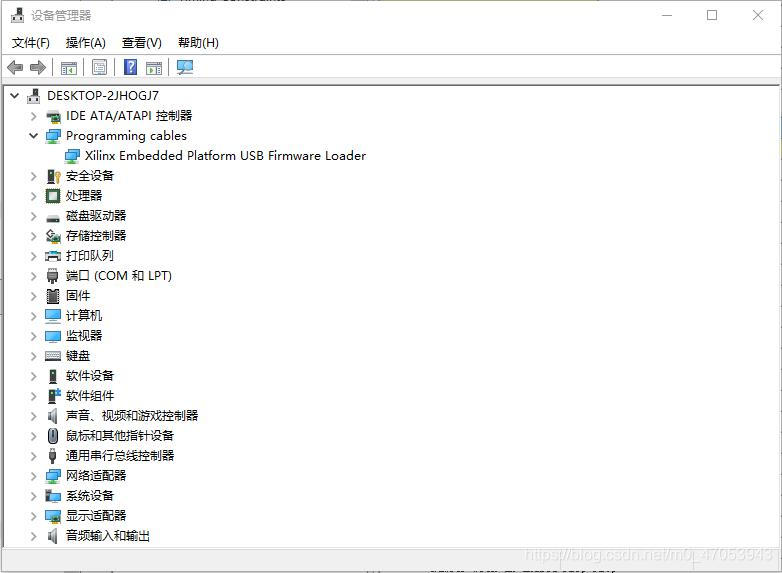

确保硬件上电连接正常后，查看设备管理器，若Programming cables显示Xilinx embedded Plattform USB Firmware loader，则为驱动问题。
在这里插入图片描述
右键将此驱动卸载，卸载之后，安装Xilinx USB Cable驱动，方法如下：

在Xilinx安装目录下，.\Xilinx\14.7\ISE_DS\common\bin\nt64，以管理员身份运行install_drivers.exe，就可以重新安装Jungo Connectivity

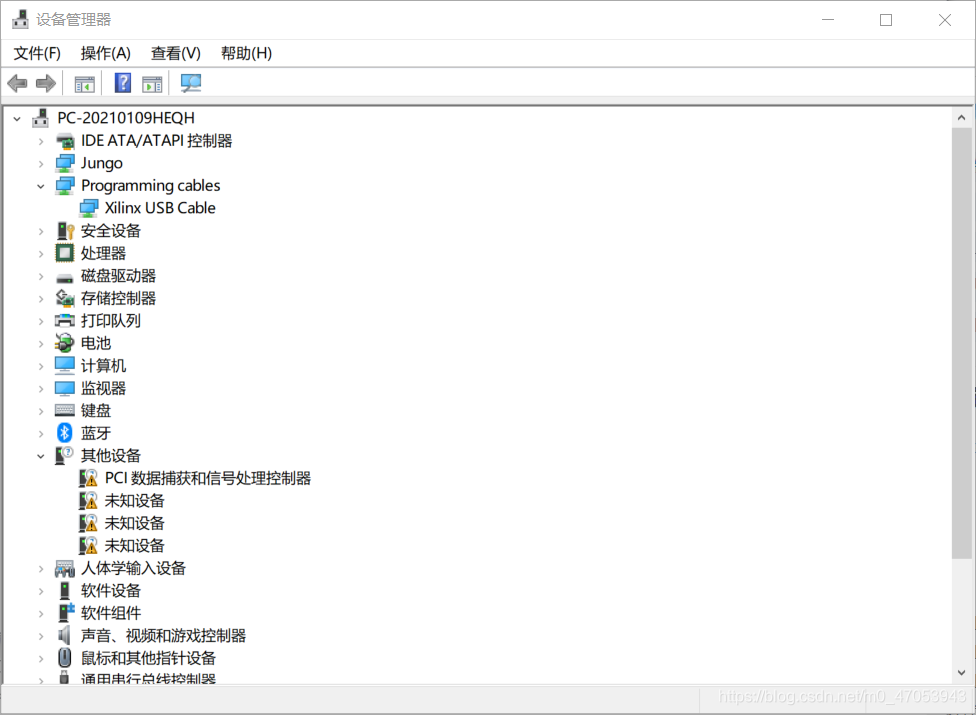

安装完成后，设备管理器Programming cables显示Xilinx USB Cable

在这里插入图片描述
至此，问题解决

其余更多可能原因，可以参考xilinx AR给出的答复： AR30184.
