本文介绍了如何使用Kile5编译stm32程序，并通过Proteus仿真LED灯实验。首先在Kile5中创建stm32工程并成功编译LED灯程序。然后在Proteus中进行电路设计，使用keil4编译控制LED的C51程序，并将.hex文件加载到单片机，最终实现LED灯按顺序点亮的仿真效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、首先完成一个stm32程序的编译

1.先打开Kile5软件，创建一个工程LED
在这里插入图片描述

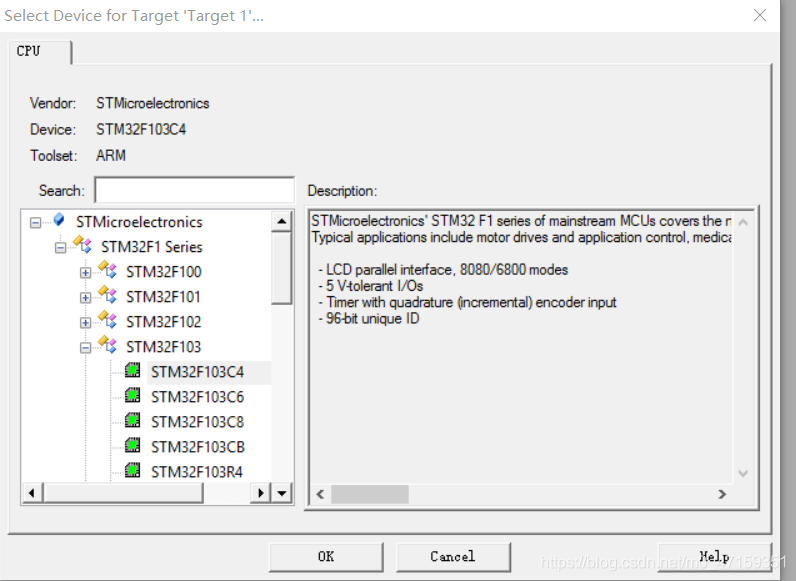

2.接着在弹出来的页面中选择stm32

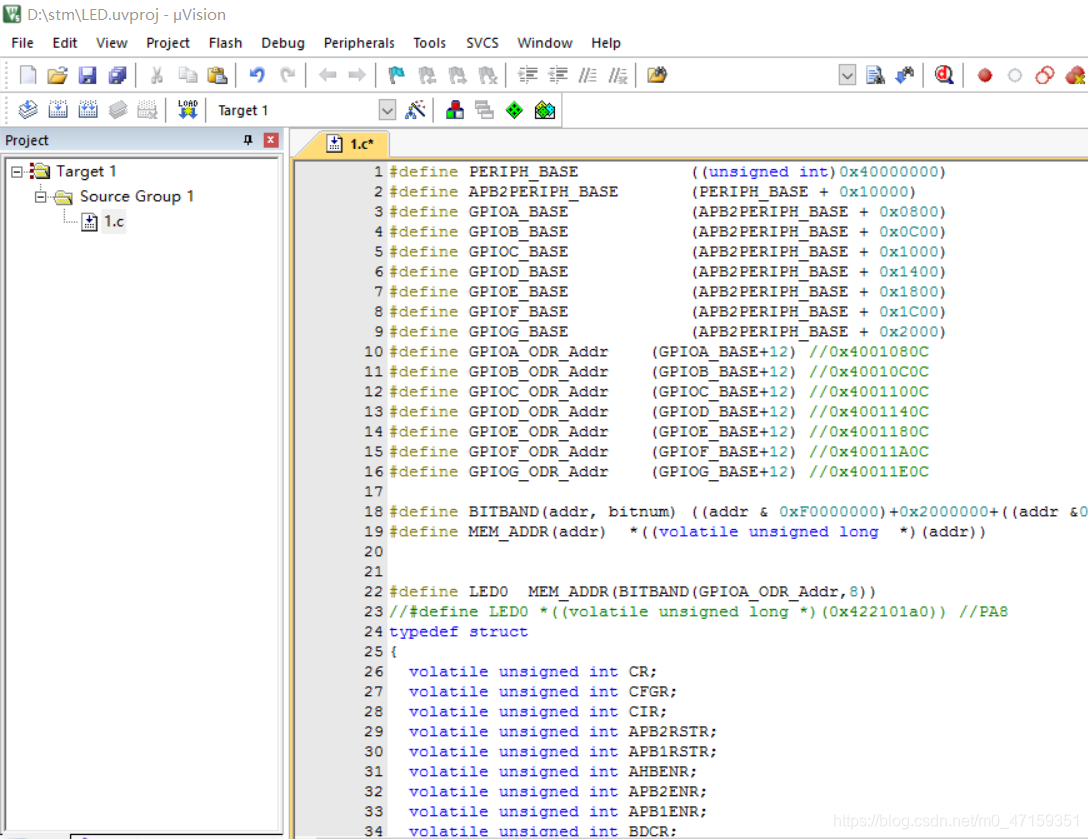

3.创建.c文件进行编译

将一段从网上找到的LED灯程序进行编译`#define

PERIPH_BASE           ((unsigned int)0x40000000)
#define APB2PERIPH_BASE       (PERIPH_BASE + 0x10000)
#define GPIOA_BASE            (APB2PERIPH_BASE + 0x0800)
#define GPIOB_BASE            (APB2PERIPH_BASE + 0x0C00)
#define GPIOC_BASE            (APB2PERIPH_BASE + 0x1000)
#define GPIOD_BASE            (APB2PERIPH_BASE + 0x1400)
#define GPIOE_BASE            (APB2PERIPH_BASE + 0x1800)
#define GPIOF_BASE            (APB2PERIPH_BASE + 0x1C00)
#define GPIOG_BASE            (APB2PERIPH_BASE + 0x2000)
#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C
#define GPIOB_ODR_Addr    (GPIOB_BASE+12) //0x40010C0C
#define GPIOC_ODR_Addr    (GPIOC_BASE+12) //0x4001100C
#define GPIOD_ODR_Addr    (GPIOD_BASE+12) //0x4001140C
#define GPIOE_ODR_Addr    (GPIOE_BASE+12)
