一、物理层的基本概念

物理层考虑的是怎样才能在连接各种计算机的传输媒体上传输数据比特流，而不是指具体的传输媒体。现代计算机网络中的硬件设备和传输媒体众多，物理层的作用就是尽可能地屏蔽掉这些传输媒体和通信手段的差异，使物理层上面的数据链路层感觉不到这些差异，这样就可使数据链路层只需要考虑如何完成本层的协议和服务，而不必考虑网络具体的传输媒体的通信手段是什么。用于物理层的协议也常称为物理层规程。其实物理层规程就是物理层协议。

可以将物理层的主要任务描述为确定与传输媒体的接口有关的一些特性，即：

（1）机械特性

指明接口所用接线器的形状和尺寸、引脚数目和排列、固定和锁定装置等。

（2）电气特性

指明在接口电缆的各条线上出现的电压的范围。

（3）功能特性

指明某条线上出现的某一电平的电压的意义。

（4）过程特性

指明对于不同功能的各种可能事件的出现顺序。

数据在计算机内部多采用并行传输方式。但数据在通信线路（传输媒体）上的传输方式一般都是串行传输，即逐个比特按照时间顺序传输。因此物理层还要完成传输方式的转换。

具体的物理层协议种类较多。因为物理层的连接方式很多（点对点的，也可以采用多点连接或广播连接），而传输媒体的种类也很多（如架空明线、双绞线、对称电缆、同轴电缆、光缆以及各种波段的无限信道等）。

二、数据通信的基础知识

1. 数据通信系统的模型

简单例子说明数据通信系统的模型：就是两台计算机经过普通电话机的连线，再经过公用电话网通信。

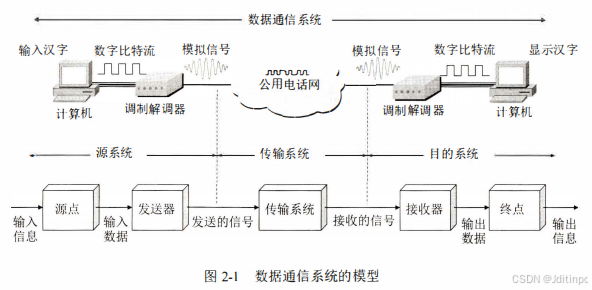

如下图，一个数据通信系统可划分为三大部分，即源系统（或发送端、发送方）、传输系统（或传输网络）和目的系统（或接收端、接收方）。

源系统一般包括以下两个部分：

源点源点设备产生要传输的数据，例如，从计算机的键盘输入汉字，计算机产生输出的数字比特流。源点又称为源站或信源。
发送器 通常源点生成的数字比特流要通过发送器源码后才能够在传输系统中进行传输。典型的发送器就是调制器。现在很多计算机使用内置的调制解调器（包含调制器和解调器），用户在计算机外面看不见调制解调器。

目的系统一般也包括以下两部分：

接收器 接收传输系统传送过来的信号，并把它转换为能够被目的设备处理的信息。典型的接收器就是解调器，它把来自传输线路上的模拟信号进行解调，提取出在发送端置入的信息，还原发送端产生的数字比特流。
终点终点设备从接收器获取传来的数字比特流，然后把信息输出。终点又称为目的站或信宿。

常用术语：

通信的目的是传送消息。文字、图像、视频都是消息。数据是运送消息的实体。根据RFC 4949的定义，数据是使用特定方式表示的信息，通常是有意义的符号序列。这种信息可用计算机或其他及其处理或产生。信号则是数据的电气或电磁的表现。

根据信号中代表消息的参数的取值方式不同，信号可分为以下两大类：

（1）模拟信号，或连续信号-代表消息的参数的取值是连续的。图2-1，用户家中的调制解调器到电话端局之间的用户线上传送的就是模拟信号。

（2）数字信号，或离散信号-代表消息的参数的取值是离散的。图2-1，用户家中的计算机到调制解调器之间或在电话网中继线上传送的就是数字信号。在使用时间域的波形表示数字信号时，代表不同离散数值的基本波形就称为码元。在使用二进制编码时，只有两种不同的码元，0状态/1状态.

2. 有关信道的几个基本概念

信道和电路并不等同。信道一般表示某一方向传送信息的媒体。因此，一条通信电路往往包含一条发送信道和一条接收信道。

从通信的双方信息交互的方式来看，可以有以下三种基本方式：

（1）单向通信 又称为单工通信，即只能有一个方向的通信而没有反方向的交互。

（2）双向交替通信 又称为半双工通信，即通信的双方都可以发送消息，但不能双方同时发送（或同时接收）。

（3）双向同时通信 又称全双工通信，即通信的双方可以同时发送和接受消息。

单向通信只需要一条信道，而后两个需要两条信道。双向同时通信的传输效率最高。

来自信源的信号常称为基带信号。计算机输出的代表各种文字或图像文件的数据信号都属于基带信号。基带信号往往包含较多的低频分量，甚至有直流分量，而许多信道并不能传输这种低频分量或直流分量。为了解决这一问题，就必须对基带信号进行调制。

调制可分为两大类。（1）一类是仅仅对基带信号的波形进行变换，使它能够与信道特性相适应。变换后的信号仍然是基带信号。这类调制称为基带调制。由于这种基带调制是把数字信号转换为另一种形式的数字信号，因此大家更愿意把这种过程称为编码。（2）另一类调制则需要使用载波进行调制，把基带信号的频率范围搬移到较高的频段。并转换为模拟信号，就能更好在模拟信道中传输。经过载波调制后的信号称为带通信号（仅在一定频率范围内能通过的信号），而使用载波的调制称为带通调制。

（1）常用编码方式

不归零制：正电平代表1，负电平代表0.
归零制：正脉冲代表1，负脉冲代表0.
曼彻斯特编码：位周期中心的向上跳变代表0，位周期中心的下跳变代表1.也可以反过来定义
差分曼彻斯特编码：在每一位的中心处始终都有跳变。位开始边界有跳变代表0，而位开始边界没有跳变代表1.

从信号波形可以看出，曼彻斯特编码产生的信号频率比不归零制高。从自同步能力来看，不归零制不能从信号波形本身中提取信号时钟频率（这叫作没有自同步能力），而曼彻斯特编码具有自同步能力。

（2）基本的带通调制方法

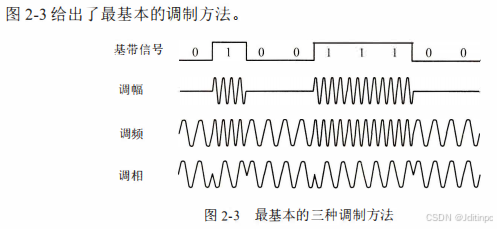

调幅（AM），即载波的振幅随基带数字信号而变化。例如，0或1分别对应于无载波或有载波输出。
调频（FM），即载波的频率随基带数字信号而变化。例如，0或1分别对应于频率f1或f2.
调相（PM），即载波的初始相位随基带数字信号而变化。例如0或1分别对应于相位0度或180度。

为了达到更高的信息传输速率，必须采用技术上更为复杂的多元制的振幅相位混合调制方法。例如，正交振幅调制QAM。

3. 信道的极限容量

数字信号的优点是：虽然信号在信道上传输时会不可避免地产生失真，但在接收端只要从失真的波形中能够识别出原来的信号，那么这种失真对通信质量就可视为无影响。

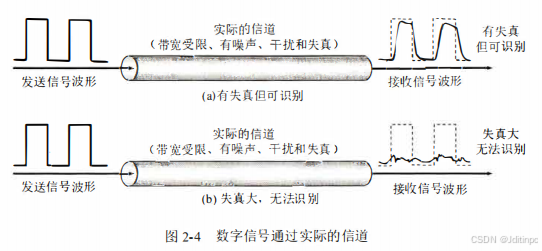

例如，下图a表示信号通过实际的信道传输后虽然有失真，但在接收端可识别并恢复出原来的码元。但图b就不同了，信号失真很严重，在接收端无法识别码元是1还是0。码元传输效率越高、信号传输的距离越远，在接受端的波形失真越严重。

概念上讲，限制码元在信道上传输速率的因素有以下两个：

（1）信道能够通过的频率范围

具体的信道所能通过的频率范围是有限的。信号中的许多高频分量往往不能通过信道。例如，上图的发送的矩形脉冲信号，包含高频分量，如果在传输中收到衰减，在接收端收到的信号波形就失去了码元之间的清晰界定。这种线性称为码间干扰。奈氏准则：在宽带为W（Hz）的低通信道中，若不考虑噪声影响，则码元传输的最高速率是2W（码元/秒）。传输速率超过此上线，就会出现严重的码间干扰，使接收端对码元的识别成为不可能。例如，信道的带宽为4000Hz，那么最高码元传输速率就是每秒8000个码元。

实际的信道都是有噪声的，所以必须知道信道的信噪比数值。

（2）信噪比

噪声存在于所有的电子设备和信道中。噪声是随机产生的，它的瞬时值优势很大。但噪声的影响是相对的。如果信号相对较强，那么噪声的影响就相对较小。因此，信噪比很重要。信噪比就是信号的平均功率和噪声的平均功率之比，常记为S/N。但通常使用分贝（dB）作为度量单位。即：

例如，当S/N=10时，信噪比为10dB，当S/N=1000时，信噪比为30dB。

香农公式指出：信道的极限信息传输速率C是：

W为信道的带宽（单位Hz），S为信道内所传信号的平均功率，N为信道内部的高斯噪声功率。

香农公式表明，信道的带宽或信道中的信噪比越大，信息的极限传输速率就越高。指出了信息传输速率的上限。意义：只要信息传输速率低于信道的极限信息传输速率，就一定有办法实现无差传输。

还有另一种办法提高信息的传输速率：用编码的方式让每一个码元携带更多比特的信息量。例如，假定基带信号是：

如果直接传送，每一个码元携带的信息量是1bit。现将信号中的每3个比特变为一个组，即101，011，000，110，111，010，'''。3个比特共有8中不同的排列。可以用不同的调制方法来表示这样的信号。例如，用8种不同的振幅/频率/相位进行调制。假如采用相位调制，用相位φ0表示000，φ 1表示001，φ 2表示010，..。这样，18个码元信号就转换成了（3个bit一个新码元）6个新码元组成的信号：

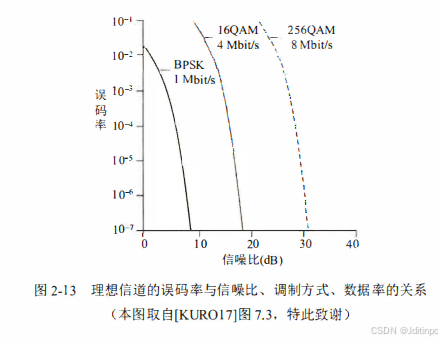

也就是说，若以同样的速率发送码元，则同样时间所传送的信息量提高了3倍。如果把8个比特编为一个新码元，则数据传输速率可提高8倍。但8个比特共有256种码元中的哪一个，解码技术难度大，且还需要使信噪比达到相应的数值。因此，不能简单认为，为了提供传输速率，可以让每一个码元表示任意多个比特。

奈氏准则：激励工作人员探索更加先进的编码技术，是每一个码元携带更多比特的信息量。香农公式：告诫工作人员，在有噪声的实际信道上，不论采用多么复杂的编码技术，都不可能突破上述公式给出的信息传输速率的绝对极限。

三、物理层下面的传输媒体

传输媒体也成为传输介质或传输媒介，它就是数据传输系统中在发送器和接收器之间的物理通路。

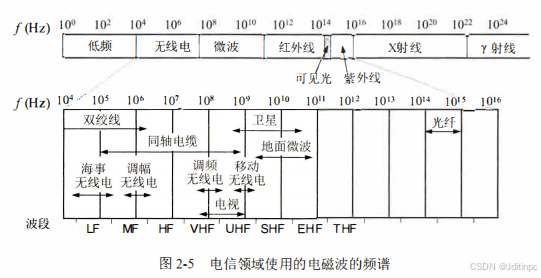

传输媒体可分为两大类，即导引型传输媒体和非导引型传输媒体。在导引型传输媒体中，电磁波被导引沿着固体媒体（铜线/光纤）传播；而非导引型媒体中，电磁波的传输常称为无线传输。下图是电信领域使用的电磁波的频谱：

1. 导引型传输媒体

1. 双绞线

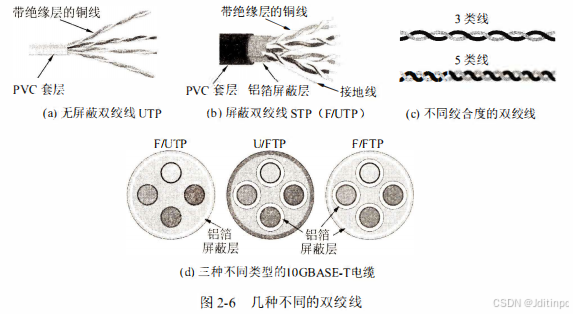

双绞线也成为双扭线，最古老最常用的传输媒体。把两根互相绝缘的铜导线并排放在一起，然后用规则的方法绞合起来就构成了双绞线。绞合可减少相邻导线的电磁干扰。几乎所有的电话系统都用双绞线连接到电话交换机。这段用电话机到交换机的双绞线成为用户线或用户环路。通常将一定数量的双绞线捆成电缆，外面包上护套。现在的以太网基本也是用各种类型的双绞线电缆连接。

电话线使用的双绞线，通信距离一般几公里。如果用较粗的导线，则传输距离也可达到十几公里。距离太长时就要加放大器以便将衰减的信号放大到合适的数量，或者加上中继器以便对失真的信号进行整型（对于数字传输）。导线越粗，通信距离越远，价格越高。

局域网问世后，在传送告诉数据情况下，为了提高双绞线抗电磁干扰的能力以及减少电缆内不同双绞线对之间的串扰，可以采用增加双绞线的绞合度以及增加电磁屏蔽的方法。

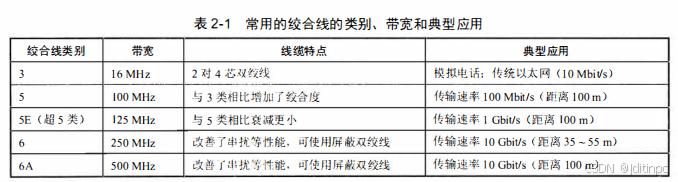

无屏蔽双绞线UTP的价格较便宜。数据的传送速率增高时，可以采用屏蔽双绞线STP。

2. 同轴电缆

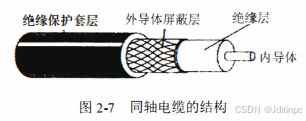

同轴电缆由内导体铜质芯线、绝缘层、网状编织的外导体屏蔽层以及绝缘保护套层组成。由于外导体屏蔽层的作用，同轴电缆具有好的抗干扰特性，被广泛用于传输较高速率的数据。

随着技术进步，局域网领域基本都采用双绞线作为传输媒体。同轴电缆主要用于电视网的居民小区中。

3. 光缆

光纤通信是利用光导纤维传递光脉冲进行通信。有光脉冲表示1，无光脉冲表示0。由于可见光频率非常高，约为10^8MHz。因此一个光纤通信系统等传输带宽远大于其他传输媒体。

光纤是光纤通信的传输媒体。在发送端有光源，可以采用发光二极管或半导体激光器，它们在电磁脉冲作用下能产生光脉冲。在接收端利用光电二极管做成光检测器，在检测到光脉冲时可还原出电脉冲。

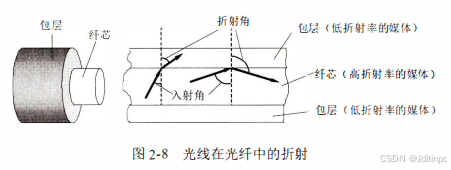

光纤通常由非常透明的石英玻璃拉成细丝，主要由纤芯和包层构成双层通信圆柱体。纤芯很细，其直径只有8~100微米。光波是通过纤芯进行传导的。包层较纤芯有较低的折射率。当光线从高折射率的媒体射向低折射率的媒体时，其折射角将大于入射角（如下图）。因此，如果入射角足够大，就会出现全反射，即光线碰到包层时就会折射回纤芯。这个过程不断重复，光也就沿着光纤传输下去。

下图画出了广播在纤芯中传输的示意图。现代生产工艺可以制造出超低损耗的光纤，即做到光线在纤芯传输数公里而基本没什么衰耗。这是光纤通信飞速发展的最关键因素。

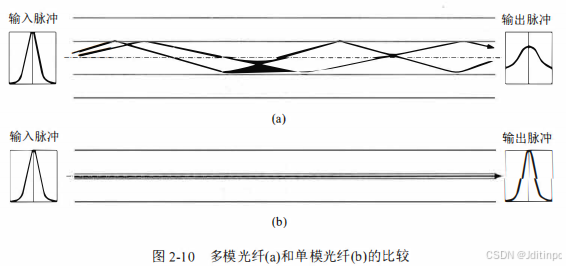

上图只画了一条光线。实际上，只要从纤芯中射到纤芯表面的光线的入射角大于某个临界角度，就可产生全反射。因此，可存在多条不同角度入射的光线在一条光纤中传输。这种光纤称为多模光纤，如下图a。光脉冲在多模光纤中传输时会逐渐展宽，造成失真。因此多模光纤只适合于近距离传输。若光纤的直径减小到只有一个光的波长，则光纤就像一根波导那样，可使光线一直向前传播，而不会产生多次反射。这样的光纤称为单模光纤，如下图b。单模光纤的纤芯很细，成本较高。单模光纤的光源要使用昂贵的半导体激光器。但单模光纤的衰耗较小，在100Gbit/s的高速率下可传输100公里而不必采用中继器。

光线通信中常用的三个波段的中心分别位于850nm，1300nm和1550nm。第一个衰减较大。光线的通信容量很大。

光纤非常细，连包层一起的直径也不到0.2mm。因此必须将光纤做成很结实的光缆。一根光缆少则一根光纤，多则包括数百根光纤。

光纤不仅具有通信容量非常大的优点，还有以下优点：

（1）传输损耗小，中继距离长，对远距离传输特别经济。

（2）抗雷电和电磁干扰性能好。

（3）无串音干扰，保密性好。

（4）体积小，重量轻。

在导引型传输媒体中，还有一种架空明线。在电线杆上设的互相绝缘的明线。但通信质量差，我国一些农村仍在使用。

2. 非导引型传输媒体

无线传输可使用的频段很广，图2-5。紫外线和更高的波段目前不能用于通信。微波在空间主要是直线传播，由于地球表面是个曲面，因此其传播距离受到限制，一般只有50km左右。但若采用100m高的天线塔，则传播距离可增大到100km。微波会穿透电离层而进入宇宙空间，因此它不像短波那样经电离层反射传播到地面上很远的地方。

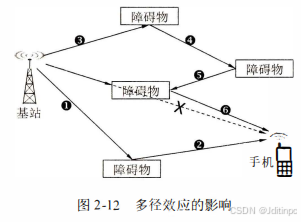

使用微波频段的无线蜂窝通信系统中，有时基站向手机发送的信号被障碍物阻挡了，无法直接到达手机。但基站发出的信号可以经过多个障碍物的数次反射到达手机，如图路径1->2。和3->4->5->6这样两条路径。多条路径的信号叠加后一般会产生很大失真，这就是多径效应(解决办法见9.3.1).
