一、画布的使用

画布是在页面中绘制图形的特殊区域

1、使用画布

1、创建画布

使用HTML5中的canvas标签可以在网页中创建画布。
语法格式：

<canvas id="画布名称" width="数值" height="数值">
	您的浏览器不支持canvas
</canvas>

2、获取画布

要想在JavaScript中控制画布，首先要获取画布。使用getElementById()方法可以获取网页中的画布对象。
基本语法格式：

var canvas = document.getElementById('cavs');

3、准备画笔

context对象也被称为绘制环境，通过该对象，可以在画布中绘制图形。

canvas.getContext('2d');

2、绘制线

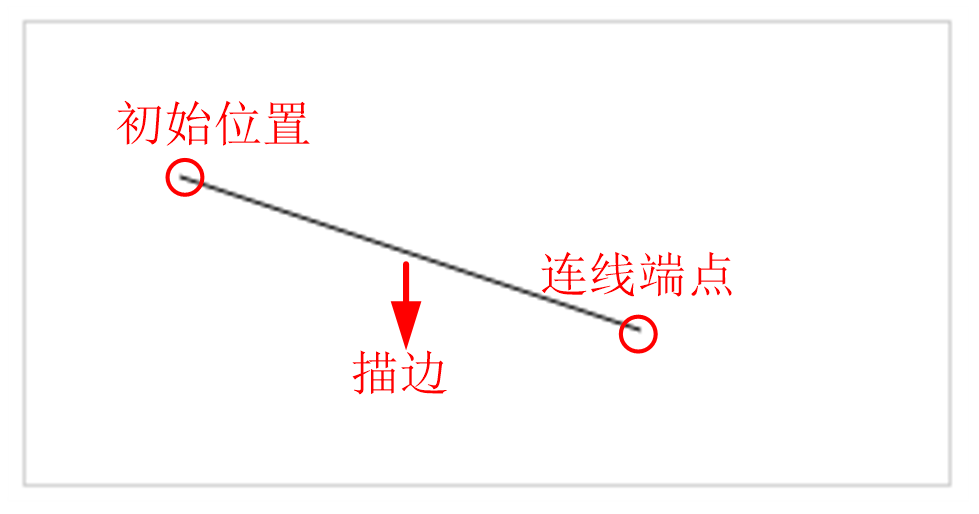

一条最简单的线由三部分组成，分别为初始位置、连线端点以及描边。
在这里插入图片描述

1、初始位置

在这里插入图片描述
在平面中（2d），初始位置可以通过“x，y”的坐标轴来表示。在画布中从最左上角“0，0”开始，x轴向右增大， y轴向下增大。
代码格式：

context.moveTo(10,10);

2、连线端点

基本语法格式：

context.lineTo(100,100);

3、描边

context.stroke()

结合前面的几步，就可以得到画出一条直线，如下所示：
在这里插入图片描述

4、线的样式

1、线的宽度

使用画布中的lineWidth属性可以定义线的宽度，该属性的取值为数值（不带单位），以像素为计量。
语法如下：

context.lineWidth='10';

2、描边颜色

使用画布中的strokeStyle属性可以定义线的描边颜色，该属性的取值为十六进制颜色值或颜色英文。
语法如下：

//以下两种方式都可以设置
context.strokeStyle='#f00';
//context.strokeStyle='red';

3、端点形状

默认情况下，线的端点是方形的，通过画布中的lineCap属性可以改变端点的形状。

lineCap=’属性值’

常见的属性值有：

属性值	显示效果
butt(默认值）	默认效果，无端点，显示直线方形边缘
round	显示圆形端点
square	显示方形端点

5、线的路径

1、重置路径

在同一画布中，我们添加再多的连线端点也只能有一条路径，如果想要开始新的路径，就需要使用beginPath()方法，当出现beginPath()即表示路径重新开始。

2、闭合路径

闭合路径就是将我们绘制的开放路径，进行封闭处理，多点的路径闭合后会形成特定的形状。在画布中，使用closePath()方法闭合路径。

6、填充路径

使用画布中的fill()方法填充图形。

var context = document.getElementById("cas").getContext('2d');
context.moveTo(10,10);//定义初始位置
context.lineTo(10,100);//定义连线端点
context.lineTo(100,100);//定义连线端点
context.fill();//填充图形

如下图所示：
在这里插入图片描述

7、绘制圆

在画布中，使用arc()方法可以绘制圆或弧线。
语法：

arc(x,y,r,开始角,结束角,方向)

在这里插入图片描述

x和y：x和y表示圆心在x轴和y轴的坐标位置。
r：表示圆形或弧形的半径，用于确定图形的大小。
开始角：表示初始弧点位置。其中弧点使用数值和“Math.PI”（圆周率，可以理解为180度）表示。
结束角：结束的弧点位置，初始角的设置方式一致。
方向：分为顺时针和逆时针绘。

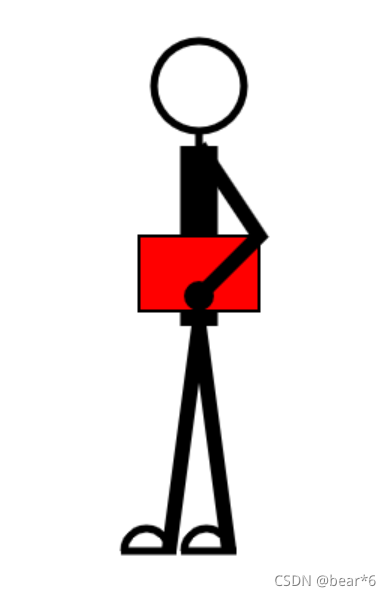

二、绘制火柴人案例

绘制如下所示的页面：
在这里插入图片描述
代码如下所示：

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
</head>
<body>
    <canvas id='cas' width='1000px' height='1000px'></canvas>
    <script>
         var ctx = document.getElementById("cas").getContext("2d");
        //1.绘制头部
        ctx.beginPath();
        ctx.arc(400,100,30,0,2*Math.PI);
        ctx.closePath();
        ctx.lineWidth='5';
        ctx.stroke();
        //绘制脖子
        ctx.beginPath();
        ctx.moveTo(400,130);
        ctx.lineTo(400,140);
        ctx.lineWidth='5';
        ctx.stroke();
        ctx.closePath();
        //绘制身体
        ctx.beginPath();
        ctx.moveTo(400,140);
        ctx.lineTo(400,260);
        ctx.lineWidth='25';
        ctx.stroke();
        ctx.closePath();
        //绘制文件夹
        ctx.beginPath();
        ctx.moveTo(360,200);
        ctx.lineTo(440,200);
        ctx.lineTo(440,250);
        ctx.lineTo(360,250);
        ctx.closePath();
        ctx.lineWidth='2';
        ctx.fillStyle='red';
        ctx.fill();
        ctx.fillStyle='red';
        ctx.stroke();
        //绘制胳膊
        ctx.beginPath();
        ctx.moveTo(400,140);
        ctx.lineTo(440,200);
        ctx.lineTo(400,240);
        ctx.lineWidth='10';
        ctx.stroke();
        ctx.closePath();
        //绘制手
        ctx.beginPath();
        ctx.arc(400,240,5,0,2*Math.PI,true);//绘制圆
        ctx.stroke();
        ctx.closePath();
        //绘制前腿
        ctx.beginPath();
        ctx.moveTo(400,260);
        ctx.lineTo(380,410);
        ctx.lineWidth='10';
        ctx.stroke();
        ctx.closePath();
        //绘制后腿
        ctx.beginPath();
        ctx.moveTo(400,260);
        ctx.lineTo(420,410);
        ctx.lineWidth='10';
        ctx.stroke();
        ctx.closePath();
        //绘制前脚
        ctx.beginPath();
        ctx.arc(365,410,15,0,1*Math.PI,true);//绘制圆
        ctx.lineWidth='5';
        ctx.stroke();
        ctx.closePath();

        ctx.beginPath();
        ctx.moveTo(348,410);
        ctx.lineTo(385,410);
        ctx.lineWidth='5';
        ctx.stroke();
        ctx.closePath();
        //绘制后脚
        ctx.beginPath();
        ctx.arc(405,410,15,0,1*Math.PI,true);//绘制圆
        ctx.lineWidth='5';
        ctx.stroke();
        ctx.closePath();

        ctx.beginPath();
        ctx.moveTo(388,410);
        ctx.lineTo(425,410);
        ctx.lineWidth='5';
        ctx.stroke();
        ctx.closePath();
    </script>
</body>
</html>
