Scan technique的原理及过程

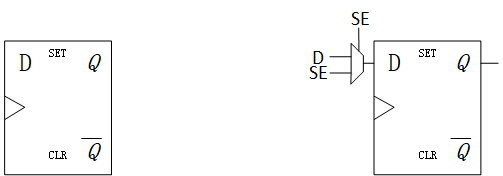

1.标准单元替换
即将标准的DFF转换为SFF,目前MUX-DFF是最常用的扫描结构。另外还有双端口clock scan,LSSD 电平敏感设计,但是很少用。

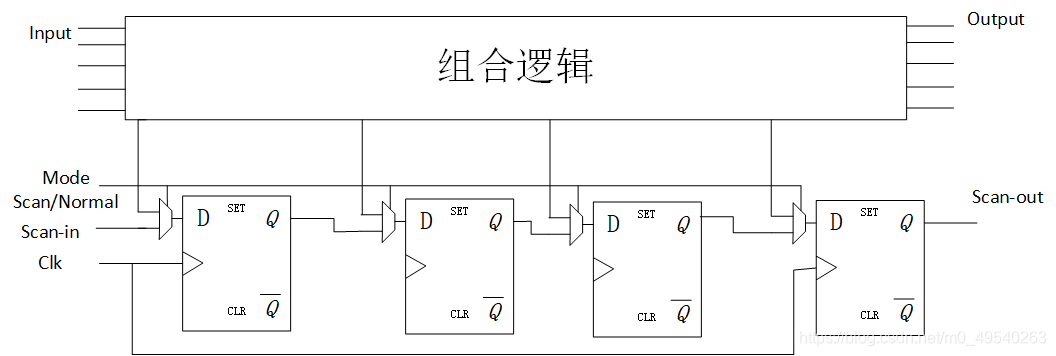

2.扫描链连接
没啥说的,就是连起来。
注意事项
1.同一个设计中有positive和negative的时钟

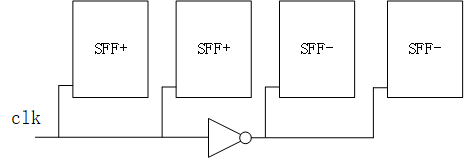

针对这个设计,DFF+ /DFF- 分别代表上升沿触发和下降沿触发的D触发器,如果在插扫描链的过程中要将他们连成一条链,该怎么办?会是如下的哪种状况呢?
正沿在前 负沿在后.
负沿在前 正沿在后
根据DFT compiler 的结果应该是 负沿在前 正沿在后,可以进行以下分析:
假如我们想将 0101 从SI移入SO,两种情况会出现什么情况:

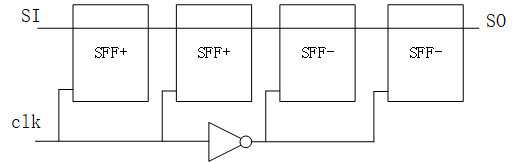

正沿在前 负沿在后

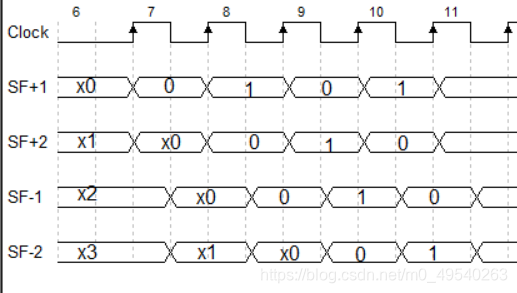

这种方案最终导致SF+2 和SF-1的值始终不变,所以不行,

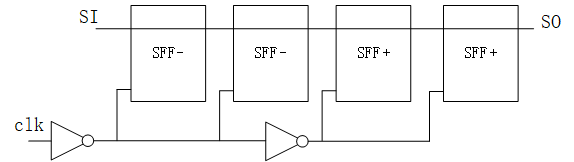

负沿在前 正沿在后
这种方案比较合理。

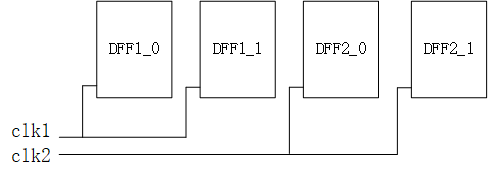

2. 多时钟域

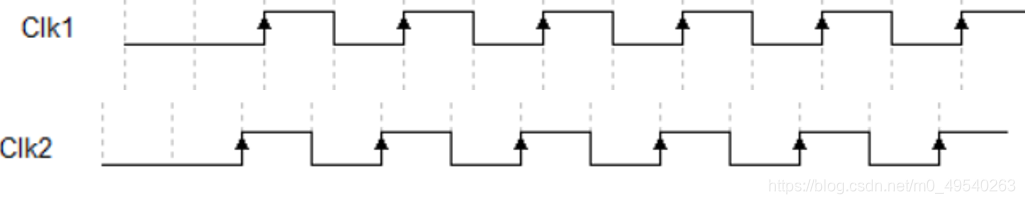

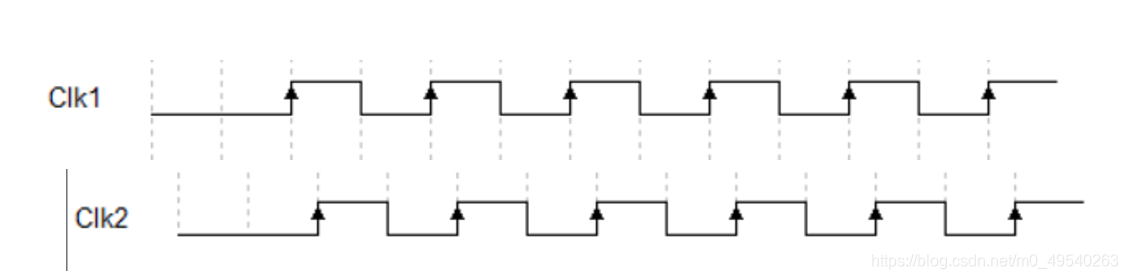

原理如上图所示,而时钟之间的关系大致可以分为以下两种:
