关于滤波器

时域（Time domain）是描述数学函数或物理信号对时间的关系。例如一个信号的时域波形可以表达信号随着时间的变化。是真实世界，是惟一实际存在的域。

频域（frequency domain）是描述信号在频率方面特性时用到的一种坐标系。
正弦波是频域中唯一存在的波形，这是频域中最重要的规则，即正弦波是对频域的描述，因为频域中的任何波形都可用正弦波合成。
任何两个频率不同的正弦波都是正交的。如果将两个正弦波相乘并在整个时间轴上求积分，则积分值为零。这说明可以将不同的频率分量相互分离开。

时域分析与频域分析是对模拟信号的两个观察面。时域分析是以时间轴为坐标表示动态信号的关系；频域分析是把信号变为以频率轴为坐标表示出来。一般来说，时域的表示较为形象与直观，频域分析则更为简练，剖析问题更为深刻和方便。信号分析的趋势是从时域向频域发展。然而，它们是互相联系，缺一不可，相辅相成的。

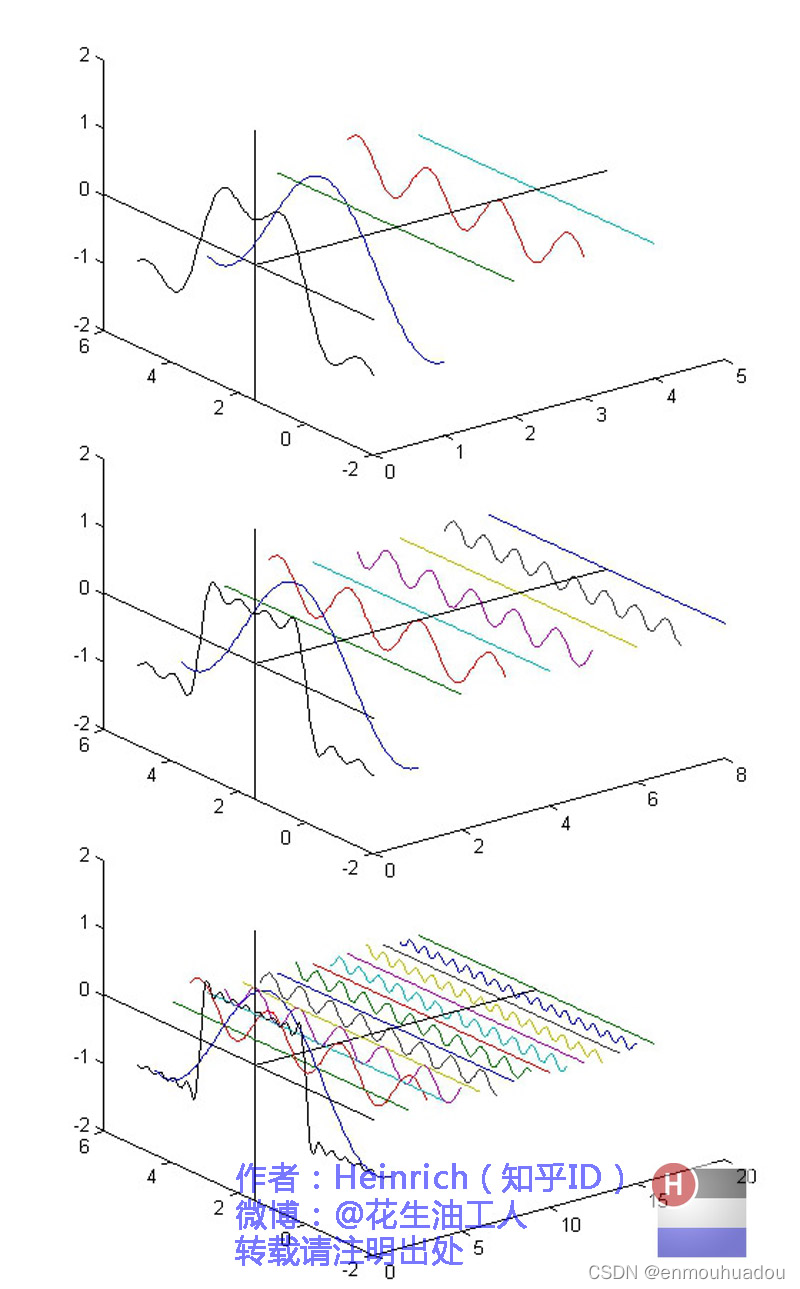

随着正弦波数量逐渐的增长，他们最终会叠加成一个标准的矩形

在这几幅图中，最前面黑色的线就是所有正弦波叠加而成的总和，也就是越来越接近矩形波的那个图形。而后面依不同颜色排列而成的正弦波就是组合为矩形波的各个分量。这些正弦波按照频率从低到高从前向后排列开来，而每一个波的振幅都是不同的。一定有细心的读者发现了，每两个正弦波之间都还有一条直线，那并不是分割线，而是振幅为0的正弦波！也就是说，为了组成特殊的曲线，有些正弦波成分是不需要的。
这里，不同频率的正弦波我们成为频率分量。

好了，关键的地方来了！！

如果我们把第一个频率最低的频率分量看作“1”，我们就有了构建频域的最基本单元。

对于我们最常见的有理数轴，数字“1”就是有理数轴的基本单元。
有了“1”，还要有“0”才能构成世界，那么频域的“0”是什么呢？
就是一个周期无限长的正弦波，也就是一条直线！所以在频域，0频率也被称为直流分量，在傅里叶级数的叠加中，它仅仅影响全部波形相对于数轴整体向上或是向下而不改变波的形状。

定义正弦波：

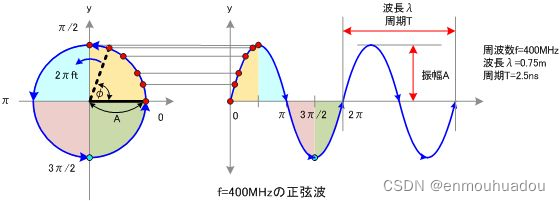

正弦波就是一个圆周运动在一条直线上的投影。所以频域的基本单元也可以理解为一个始终在旋转的圆
介绍完了频域的基本组成单元，我们就可以看一看一个矩形波，在频域里的另一个模样了：

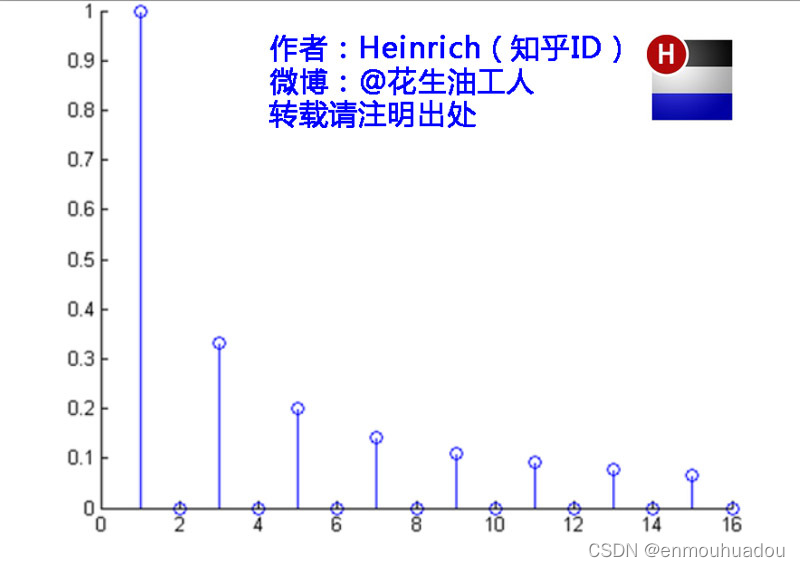

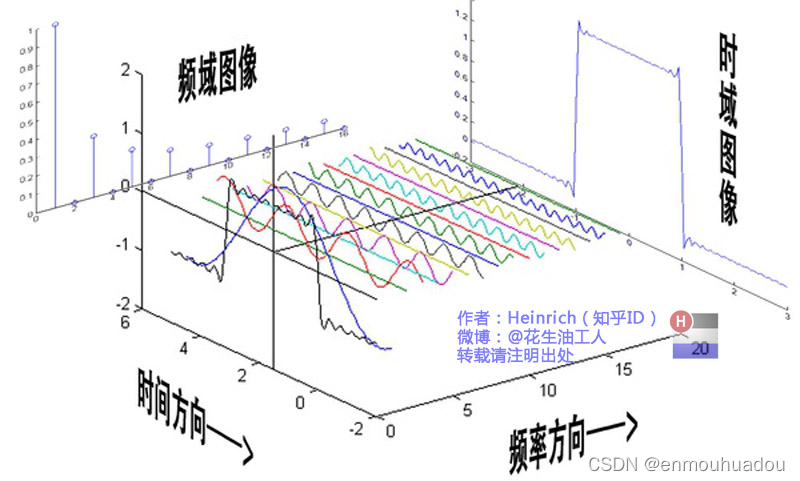

这就是矩形波在频域的样子，是不是完全认不出来了？教科书一般就给到这里然后留给了读者无穷的遐想，以及无穷的吐槽，其实教科书只要补一张图就足够了：频域图像，也就是俗称的频谱，就是——

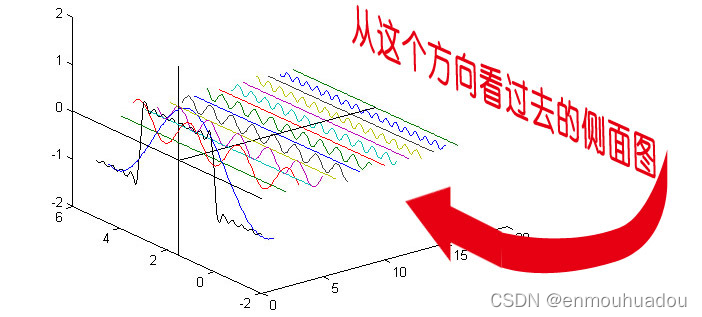

再清楚一点：

可以发现，在频谱中，偶数项的振幅都是0，也就对应了图中的彩色直线。振幅为0的正弦波

---

傅里叶分析究竟是干什么用的？
先说一个最直接的用途。无论听广播还是看电视，我们一定对一个词不陌生——频道。频道频道，就是频率的通道，不同的频道就是将不同的频率作为一个通道来进行信息传输。下面大家尝试一件事：

先在纸上画一个sin（x），不一定标准，意思差不多就行。不是很难吧。

好，接下去画一个sin（3x）+sin（5x）的图形。

别说标准不标准了，曲线什么时候上升什么时候下降你都不一定画的对吧？

好，画不出来不要紧，我把sin（3x）+sin（5x）的曲线给你，但是前提是你不知道这个曲线的方程式，现在需要你把sin（5x）给我从图里拿出去，看看剩下的是什么。这基本是不可能做到的。

但是在频域呢？则简单的很，无非就是几条竖线而已。

所以很多在时域看似不可能做到的数学操作，在频域相反很容易。这就是需要傅里叶变换的地方。尤其是从某条曲线中去除一些特定的频率成分，这在工程上称为滤波，是信号处理最重要的概念之一，只有在频域才能轻松的做到。
再说一个更重要，但是稍微复杂一点的用途——求解微分方程。（这段有点难度，看不懂的可以直接跳过这段）微分方程的重要性不用我过多介绍了。各行各业都用的到。但是求解微分方程却是一件相当麻烦的事情。因为除了要计算加减乘除，还要计算微分积分。而傅里叶变换则可以让微分和积分在频域中变为乘法和除法，大学数学瞬间变小学算术有没有。

通过时域到频域的变换，我们得到了一个从侧面看的频谱，但是这个频谱并没有包含时域中全部的信息。因为频谱只代表每一个对应的正弦波的振幅是多少，而没有提到相位。基础的正弦波A.sin(wt+θ)中，振幅，频率，相位缺一不可，不同相位决定了波的位置，所以对于频域分析，仅仅有频谱（振幅谱）是不够的，我们还需要一个相位谱。那么这个相位谱在哪呢？我们看下图，

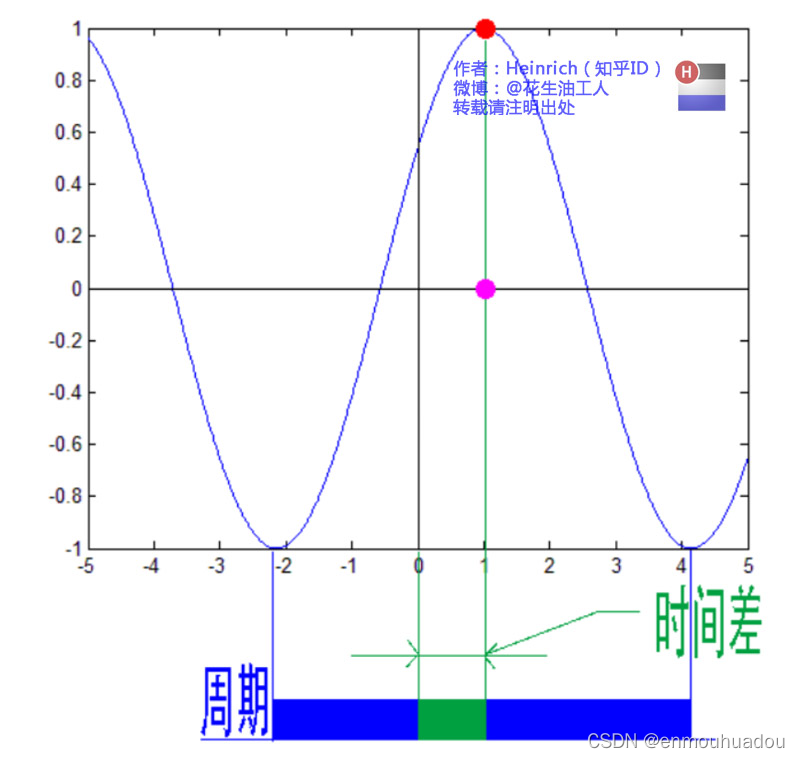

鉴于正弦波是周期的，我们需要设定一个用来标记正弦波位置的东西。在图中就是那些小红点。小红点是距离频率轴最近的波峰，而这个波峰所处的位置离频率轴有多远呢？为了看的更清楚，我们将红色的点投影到下平面，投影点我们用粉色点来表示。当然，这些粉色的点只标注了波峰距离频率轴的距离，并不是相位。

这里需要纠正一个概念：时间差并不是相位差。如果将全部周期看作2Pi或者360度的话，相位差则是时间差在一个周期中所占的比例。我们将时间差除周期再乘2Pi，就得到了相位差。

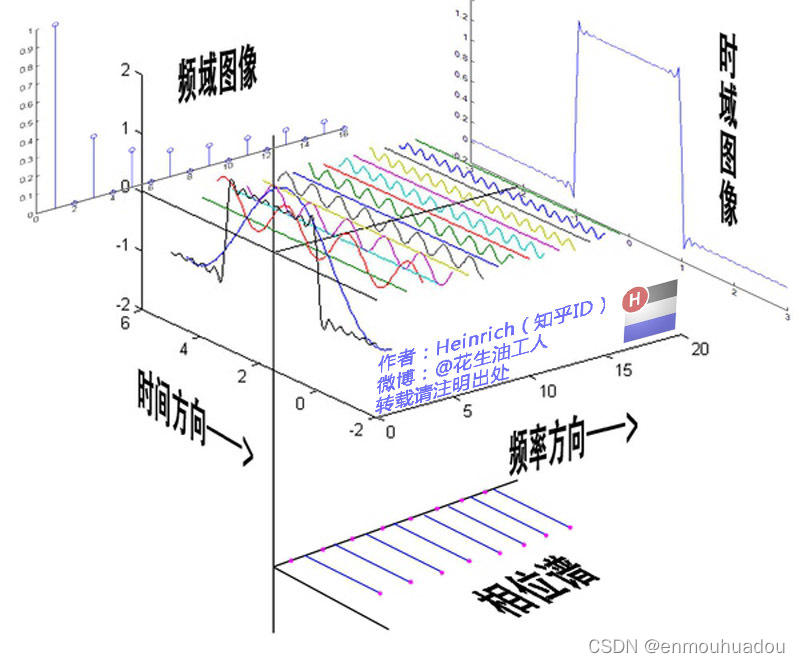

在完整的立体图中，我们将投影得到的时间差依次除以所在频率的周期，就得到了最下面的相位谱。所以，频谱是从侧面看，相位谱是从下面看。下次偷看女生裙底被发现的话，可以告诉她：“对不起，我只是想看看你的相位谱。”

注意到，相位谱中的相位除了0，就是Pi。因为cos（t+Pi）=-cos（t），**所以实际上相位为Pi的波只是上下翻转了而已。**对于周期方波的傅里叶级数，这样的相位谱已经是很简单的了。另外值得注意的是，由于cos（t+2Pi）=cos（t），所以相位差是周期的，pi和3pi，5pi，7pi都是相同的相位。人为定义相位谱的值域为(-pi，pi]，所以图中的相位差均为Pi。

最后来一张大集合：
