关于复位的一些总结

同步reset(synchronous reset)是说，当reset信号为active的时候，寄存器在下一个时钟沿到来之后被复位，时钟沿到来之前寄存器还是保持其之前的值。

异步reset(asynchronous reset)是说，当reset信号为active的时候，寄存器立刻被复位，与时钟沿到来与否没有关系。

注意这里老李没有说reset信号为1的时候，而是说active，因为有的时候是为1能够使寄存器复位，这个时候我们说high active，而有的时候是0能够使寄存器复位，这个时候我们说low active。

同步reset和异步reset的区别算是数字芯片设计的入门知识点，一般第一轮面试就会考察。如果这个问题回答不好的话，那么你在面试官心里的印象一定是低于平均值的。老李在这里带大家简单复习一下，如果你对下面这些内容已经烂熟于心，就直接跳过吧。

首先同步reset和异步reset最主要的区别，从定义上就可以看得出，同步reset需要时钟，而异步reset不需要时钟。如果说你的模块需要在没有时钟的时候复位，那只有异步reset能够做到，这也是绝大多数芯片的上电复位信号（PowerOn Reset）以及一些PHY比如USB的内部需要异步reset的原因。而在一些IP中，如果你可以等到时钟开始翻转之后再复位，时钟开始翻转之前内部即使没有复位也没有关系的话，那么就可以用同步reset。

其次一个差别，即同步reset信号在综合后，reset信号和其他的datapth信号一样，是一起算在两个寄存器之间的logic深度里，D寄存器本身是没有复位的pin的。而异步reset信号通常会综合出一个带有复位pin的D寄存器。一般来说工艺厂家的standard cell library都会提供两种不同的寄存器，只要你的coding style正确，综合工具会选择适当的flop。

上图是同步reset综合出来之后的netlist，可以看出reset_n使得两级寄存器之间的组合逻辑多加了一个AND门。

always_ff @(posedge clk) begin
if (!reset_n) begin
q2 <= 1’b0;
end
else begin
// q2 <= …
end
end

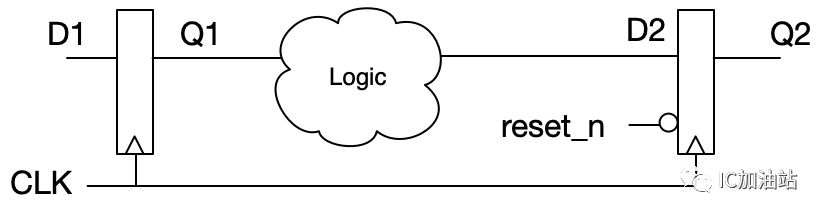

对于异步reset，综合出来的flop自带reset pin，所以reset不参与中间的组合逻辑，如下图D2所示

always_ff @(posedge clk or negedge reset_n) begin
if(!reset_n) begin
q2 <= 1’b0;
end
else begin
//q2 <= …
end
end
从综合出来的逻辑可以看出，异步reset由于对寄存器之间的datapath没有贡献，所以在timing上面能够略微比同步reset好一些，特别是reset信号作为一个负载很大的信号，如果reset tree做得不好可能使得reset path的combo delay变得很大，反而限制了performance的提高。所以在对logic depth抠得很细的设计中，可以使用异步reset来避免引入更多的combo delay。

但是同步reset还有一个优势，由于reset信号会最终起作用在寄存器的D输入端，那么通过reset的组合逻辑都会被STA所约束，也就是说reset信号和其他datapath的信号一起要满足寄存器的setup time, hold time, min pulse等一系列check，在timing close的情况下我们可以拍着胸脯保证：寄存器不会因为reset信号的变化产生metastable。(所以同步reset信号的跨时钟域咱们就不废话了）可以对于异步reset就没有这么简单了，既然是异步，那么就是在任何时候都可能变化。现在STA之所以叫static timing analysis，是因为工具是静态分析电路的：给定一个时钟沿的起始点，然后后面每一级的delay都是纯粹的累加，最后再和required time来进行比较，比required time早到，就是满足timing，晚到就是violation。可是如果一个信号什么时候来都无法确定，那么就无法判断这个信号的datapath上最后能否满足required time。换句话说，纯粹的异步reset在当前的STA check中是没有办法检查的。

那么怎么办呢？难道对于异步reset信号就听之任之放任不管吗？当然不是，我们做IC的当然要对每一个细节都要研究清楚。我们这里要分两种情况：1. reset assertion; 2. reset release。老李直接上结论：

如果使用异步reset，reset assertion是异步的，但是reset release一定要和时钟同步！

因为对于reset assertion，reset active之后flop的值是稳定在reset value的，只要reset继续active，来多少个clock，其他datapath上的信号怎么变，flop的值都不会变化，所以reset 在什么时候assertion都没关系。但是reset release就不一样了，一旦reset从active变为in-active，那么flop之后的值就得取决于其他信号输入和时钟沿的关系了，所以对于reset de-assertion，在STA里有两个专门的参数来check，叫做recovery time和removal time。

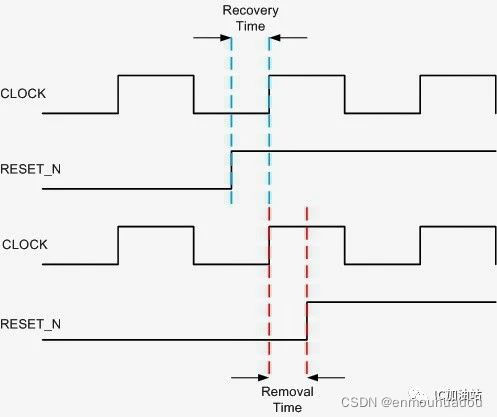

recovery time指的是reset release之后要求距离下一个时钟沿的最小间隔，可以类比于其他信号datapth上的setup time。

removal time指的是reset release之后要求距离上一个时钟沿的最小间隔，可以类比于其他信号datapth上的hold time。
换句话说，reset release必须在recovery time和removal time加起来这个窗口之外，这样才能保证寄存器不会产生metastable。

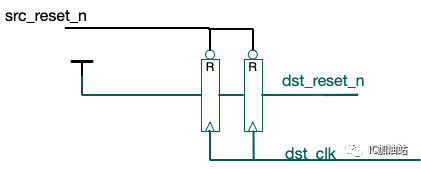

好，下面的问题就变成了，我们如何设计可以使得异步reset信号是异步assertion, 同步release呢? 终于要引出我们今天的主题，将一个异步的reset信号同步到一个时钟域，并且还要保证assertion是异步的，但是release是同步于这个时钟的，我们把这样的电路叫做reset synchronizer, 如下图所示。

可以看到，当src_reset_n assert时，两个flop被异步reset，它们的Q会经过reset-to-q的延时之后立刻发生变化，使得dst_reset_n assert。
而当src_reset_n release后，dst_reset_n并不是立刻发生变化，而是要等待dst_clk的时钟沿，并且打两拍之后才能将1传递到dst_reset_n。因为dst_reset_n是来自于flop的Q，而Q是经过dst_clk上的同步信号。那为什么要两级flop，还是为了减小产生metastable的概率。

复位信号不满足recovery time和removal time本质上就是不满足setup/hold。进一步解释：复位信号也可以把它看成是一种输入的数据信号，当复位释放时，如果没满足setup/hold（即复位释放点实在触发器的setup/hold窗口内），那么此时触发器不确定这个复位信号到底生不生效，也就是说不确定是输出复位值（复位生效）还是数据输入端的值（复位不生效），这就是说图中的reg1会发生亚稳态的原因，那为什么reg2不会发生亚稳态呢？因为reg2的输入是reg1的输出，复位释放之前这里是0，那么就算reg2发生了亚稳态，reg2不确定是输出复位值还是输入的数据，但是因为复位值和数据输入都是0，所以无论reg2判定复位有不有效，输出都是0，可以看成是不会发生亚稳态（即不确定输出是0还是1）。但是其实reg2本质上是发生了亚稳态的，它输出的0不能确定是复位信号导致的还是说是数据输入端来的。
避免复位亚稳态发生就是避免在reg输入数据跳变的时候复位，可采用的方法是：
对于REG2而言，其D输入和CDN复位值可能出现竞争。在复位时之前就保证上游模块出口数据处于某一个稳定状态。
注意，对于一个使用异步reset的模块，reset synchronizer是必须的，但是也不要对一个异步reset信号进行多次reset synchronizer，否则同样的会产生coherency的问题。

有人会问了？什么是coherency？下面这张图就明白了：

如果复位的释放与时钟异步(通常就是这种情况)，那么就无法保证所有触发器都能在同一个时钟边缘释放(图2)。

。当在A时刻释放reset时，触发器将在第一个时钟边沿检测到有效的释放信号；在C时刻释放reset时，复位的释放将直到下一个时钟边沿才被检测到；B时刻时钟上升沿时触发器检测到的reset状态很难确定（可能高电平，也可能低电平），可能导致亚稳态。
异步复位的复位信号必须满足一定的恢复时间和解除时间，否则没法确定时钟沿是否起作用了，即判断不了到时是复位了还是没复位。D触发器如果不复位，那么输出就是输入的数据。

1). 不满足复位恢复时间或者撤离时间，可能会导致亚稳态问题。（注意是可能）因为如果输出本身就是复位后的值，即使当前时钟沿不能判断是否复位，输出也是复位值，这时候就不会产生亚稳态，因为已经是复位态了。

2). 不满足复位恢复时间或者撤离时间可能会导致不同FF复位状态不一致的问题。复位信号和时钟信号一样，通过复位网络到达各个触发器。复位网络具有非常大的扇出和负载，到达不同的触发器存在不同的延时，不满足复位恢复或者解除时间的情况下，**就有可能在不同的触发器的不同时钟周期内进行解复位。**注意，这里的假设条件是复位树和时钟树已经做成立平衡状态，不再考虑复位树和时钟树没做好的情况。异步复位可能导致复位解除（reset removal) 发生在不同的触发器的不同时钟周期

Does It Really Matter?
好消息是，在99.99%的情况下，全局复位的异步释放对系统没什么影响，所以大多数电路都能正常工作。如果一个电路不工作，那可能恰好是遇到了另外的0.01%，不幸地在错误的时间释放了复位。

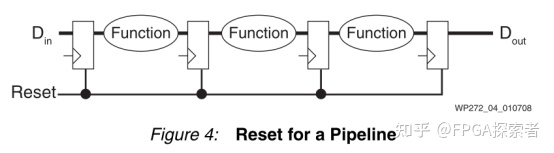

在图4所示的流水线场景中，复位释放的时间并不重要。

当数据通过流水线进程时，复位的释放时间无关紧要。即使出现了错误，在经过一定时钟周期后整个系统就能恢复。这种情况下，复位是没有意义的。当有效的数据输入时，初始状态或者未知的状态将从系统中清除。

但是，在图5显示了的独热码状态机场景中复位释放的时间非常重要。
在上面的独热码状态机中，有明显的失败可能性。如果第一个触发器在第二个触发器的前一个时钟周期释放，那么独热码的热状态将丢失，状态机将永远变冷（状态机无法恢复）。将所有的触发器尽可能的靠近布局能够降低错误的发生概率(在局部重置网络上的低倾斜)。然而，除非Set-up timie建立时间得到保证，否则这种错误情况仍有可能发生。如果所有触发器没有在同一个时钟周期中释放，编码后的状态机可能进入意外状态或则会非法状态。

最后，需要仔细考虑复位的是包含反馈路径的电路。

没有反馈的电路实际上根本不需要复位。在数字信号处理应用中，有限脉冲响应滤波器(FIR)是没有反馈的。在有效数据填充了所有的抽头之前，输出样本实际上没有有效的值，所以复位抽头寄存器没有任何效果。然而，无限脉冲响应滤波器(IIR)包含反馈。如果因为不干净的复位释放而产生了一些不符合预期的输出，该输出结果又会返回到输入，那么会在很长一段时间内无法获取真实的输出结果（反馈环路互相影响了）。在最坏的情况下，由于不稳定，滤波器可能会完全失效。

一般逻辑对此时序不用关心，比如很多模块的操作流程是复位完了，才开启模块时钟，再启动模块工作。这种流程可以保证不会出现recovery和removal的问题，因为复位置起撤销时都没有时钟；即使操作流程保证不了，出现recovery和removal违例，由于模块此时都不会工作，也没什么问题。

需要关心recovery和removal问题的最常见模块应该是CPU，因为一般CPU是在复位撤销后就开始工作。想象一下，CPU的工作其实是在很多个DFF一起配合完成的，如果复位撤销时刻在DFF的clock沿附近，势必导致各个DFF开始动作的步调不一致，导致无法预料的错误情形。

处理办法就是讲需要考虑recovery和removal问题模块的复位信号，用模块的工作时钟同步后，再送进模块使用。这样PR工具是会自动检查这个模块的DFF的时序并修正，直到没有recovery和removal的violation。对于其他没有要求的模块复位信号，设置false path不去检查这个时序即可。

另外，复位还需要注意RDC处理的问题，也就是比信号跨复位域传播的问题。后续补充。。。。。
