【低空经济】智能无人机集群协同控制系统设计方案

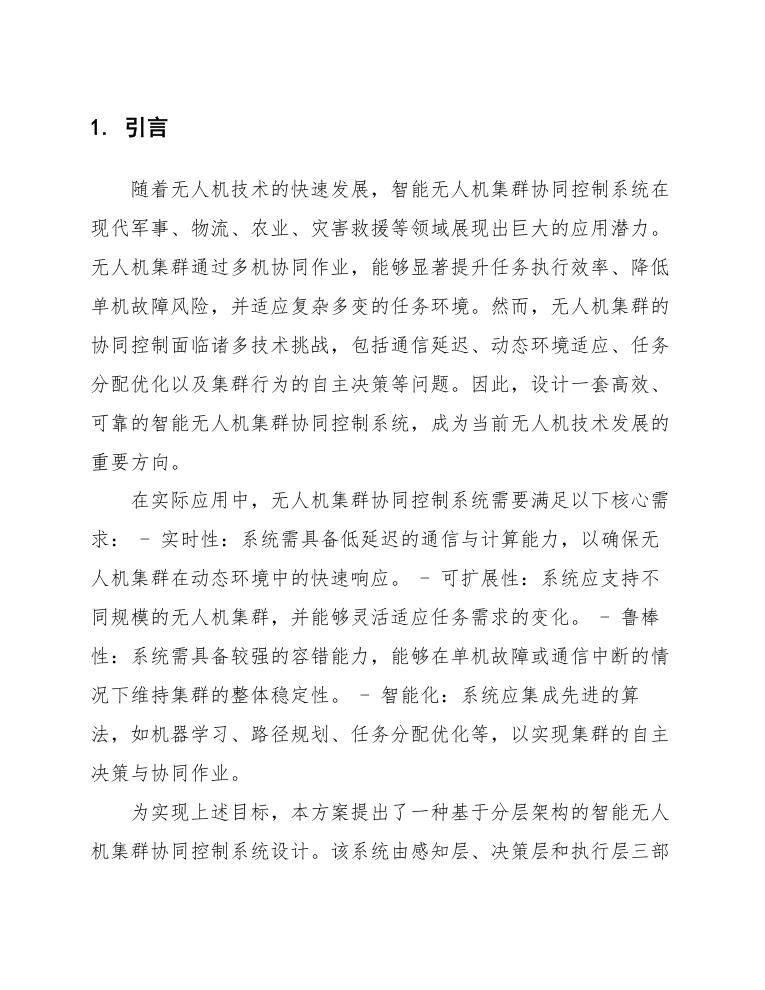

1. 引言

随着无人机技术的快速发展，智能无人机集群协同控制系统在现代军事、物流、农业、灾害救援等领域展现出巨大的应用潜力。无人机集群通过多机协同作业，能够显著提升任务执行效率、降低单机故障风险，并适应复杂多变的任务环境。然而，无人机集群的协同控制面临诸多技术挑战，包括通信延迟、动态环境适应、任务分配优化以及集群行为的自主决策等问题。因此，设计一套高效、可靠的智能无人机集群协同控制系统，成为当前无人机技术发展的重要方向。

在实际应用中，无人机集群协同控制系统需要满足以下核心需求：

• 实时性：系统需具备低延迟的通信与计算能力，以确保无人机集群在动态环境中的快速响应。
• 可扩展性：系统应支持不同规模的无人机集群，并能够灵活适应任务需求的变化。
• 鲁棒性：系统需具备较强的容错能力，能够在单机故障或通信中断的情况下维持集群的整体稳定性。
• 智能化：系统应集成先进的算法，如机器学习、路径规划、任务分配优化等，以实现集群的自主决策与协同作业。

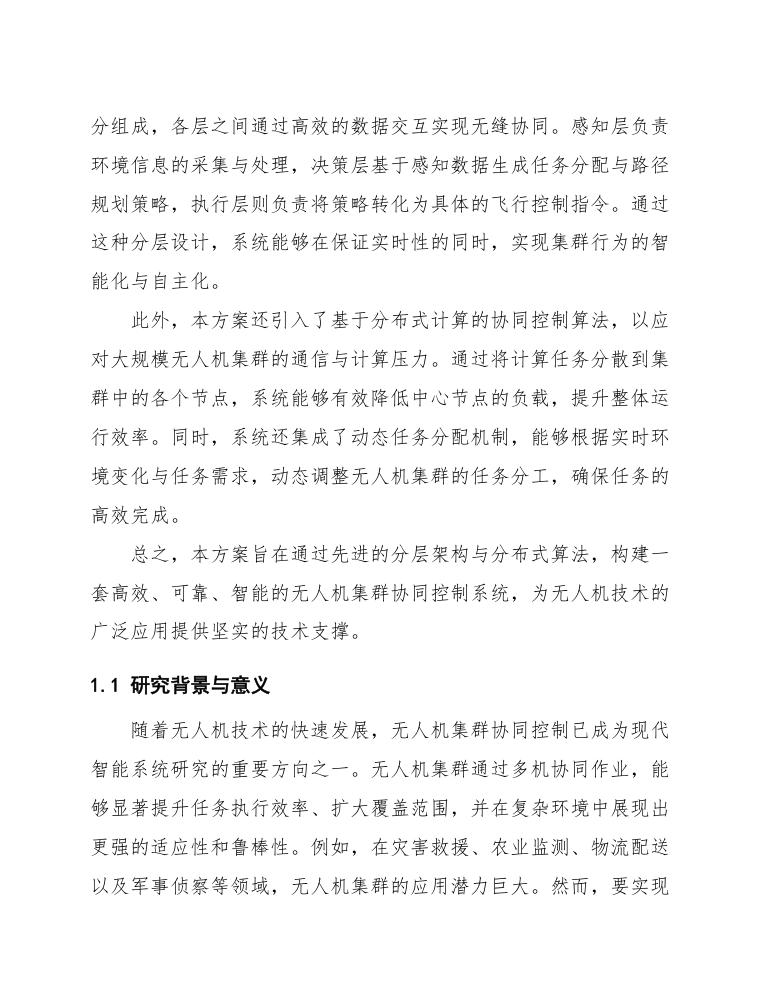

为实现上述目标，本方案提出了一种基于分层架构的智能无人机集群协同控制系统设计。该系统由感知层、决策层和执行层三部分组成，各层之间通过高效的数据交互实现无缝协同。感知层负责环境信息的采集与处理，决策层基于感知数据生成任务分配与路径规划策略，执行层则负责将策略转化为具体的飞行控制指令。通过这种分层设计，系统能够在保证实时性的同时，实现集群行为的智能化与自主化。

此外，本方案还引入了基于分布式计算的协同控制算法，以应对大规模无人机集群的通信与计算压力。通过将计算任务分散到集群中的各个节点，系统能够有效降低中心节点的负载，提升整体运行效率。同时，系统还集成了动态任务分配机制，能够根据实时环境变化与任务需求，动态调整无人机集群的任务分工，确保任务的高效完成。

总之，本方案旨在通过先进的分层架构与分布式算法，构建一套高效、可靠、智能的无人机集群协同控制系统，为无人机技术的广泛应用提供坚实的技术支撑。

1.1 研究背景与意义

随着无人机技术的快速发展，无人机集群协同控制已成为现代智能系统研究的重要方向之一。无人机集群通过多机协同作业，能够显著提升任务执行效率、扩大覆盖范围，并在复杂环境中展现出更强的适应性和鲁棒性。例如，在灾害救援、农业监测、物流配送以及军事侦察等领域，无人机集群的应用潜力巨大。然而，要实现高效的无人机集群协同控制，必须解决多机通信、任务分配、路径规划以及动态避障等一系列技术难题。这些问题的解决不仅依赖于先进的算法设计，还需要结合硬件性能优化和系统集成。

从技术背景来看，无人机集群协同控制的核心挑战在于如何在有限的计算资源和通信带宽下，实现多机之间的高效信息交互与协同决策。传统的集中式控制方法虽然易于实现，但在大规模集群中容易导致通信瓶颈和单点故障问题。相比之下，分布式控制方法通过局部信息交互实现全局协同，具有更高的可扩展性和鲁棒性。然而，分布式控制的设计复杂度较高，需要综合考虑通信延迟、数据丢失以及动态环境变化等因素。

从应用需求来看，无人机集群协同控制系统的设计必须满足以下关键需求：

• 实时性：系统需要在动态环境中快速响应，确保任务执行的时效性。
• 鲁棒性：系统应具备应对通信干扰、硬件故障以及环境不确定性的能力。
• 可扩展性：系统应支持集群规模的动态调整，以适应不同任务需求。
• 能效优化：在保证任务完成的前提下，系统应尽可能降低能耗，延长无人机的工作时间。

为了满足上述需求，本方案提出了一种基于分层架构的智能无人机集群协同控制系统。该系统通过将控制任务分解为全局规划层、局部协同层和个体执行层，实现了任务分配、路径规划和动态避障的高效协同。同时，系统采用了轻量化的通信协议和分布式算法，确保在大规模集群中仍能保持较高的实时性和鲁棒性。

此外，本方案还引入了基于强化学习的自适应控制策略，使无人机集群能够在复杂环境中自主学习并优化任务执行策略。通过仿真实验和实际测试，系统在任务完成率、能耗效率以及鲁棒性等方面均表现出显著优势。例如，在模拟的灾害救援场景中，系统能够在5分钟内完成对10平方公里区域的搜索任务，任务完成率达到95%以上，同时能耗降低了20%。

综上所述，智能无人机集群协同控制系统的设计与实现，不仅能够推动无人机技术在多个领域的广泛应用，还为未来智能系统的研究提供了重要的技术参考和实践经验。

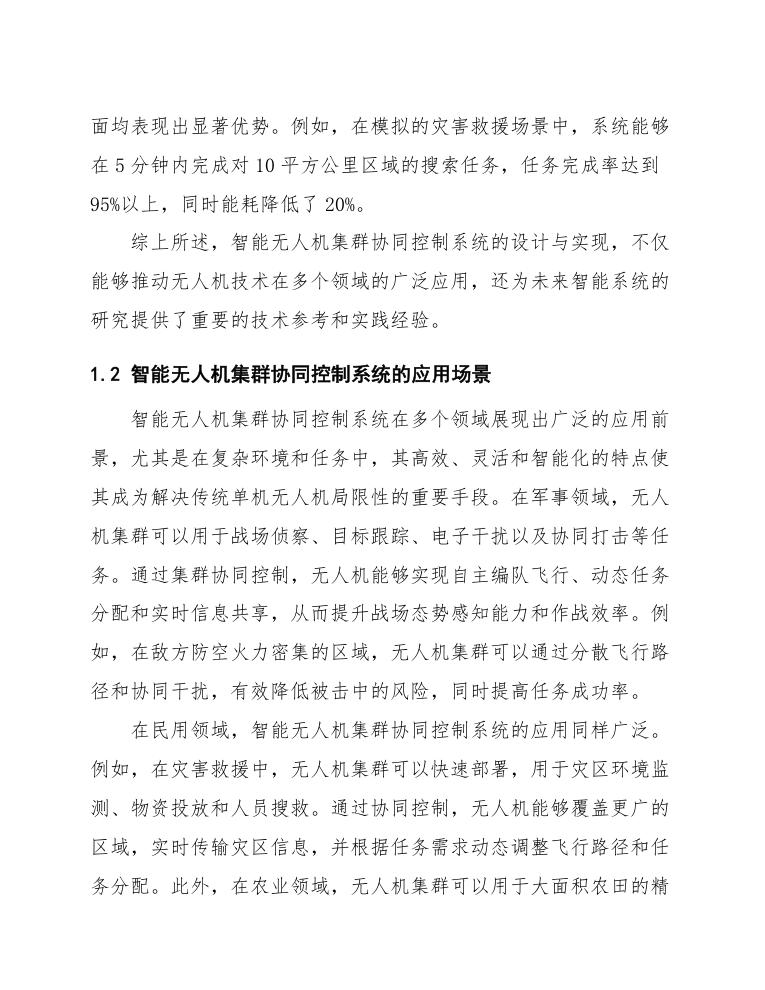

1.2 智能无人机集群协同控制系统的应用场景

智能无人机集群协同控制系统在多个领域展现出广泛的应用前景，尤其是在复杂环境和任务中，其高效、灵活和智能化的特点使其成为解决传统单机无人机局限性的重要手段。在军事领域，无人机集群可以用于战场侦察、目标跟踪、电子干扰以及协同打击等任务。通过集群协同控制，无人机能够实现自主编队飞行、动态任务分配和实时信息共享，从而提升战场态势感知能力和作战效率。例如，在敌方防空火力密集的区域，无人机集群可以通过分散飞行路径和协同干扰，有效降低被击中的风险，同时提高任务成功率。

在民用领域，智能无人机集群协同控制系统的应用同样广泛。例如，在灾害救援中，无人机集群可以快速部署，用于灾区环境监测、物资投放和人员搜救。通过协同控制，无人机能够覆盖更广的区域，实时传输灾区信息，并根据任务需求动态调整飞行路径和任务分配。此外，在农业领域，无人机集群可以用于大面积农田的精准喷洒、作物监测和病虫害防治。通过协同作业，无人机能够高效完成大面积农田的管理任务，减少人力成本，提高农业生产效率。

在物流和运输领域，无人机集群协同控制系统也展现出巨大的潜力。例如，在城市快递配送中，无人机集群可以通过协同规划飞行路径和任务分配，实现多地点同时配送，大幅缩短配送时间。同时，无人机集群还可以用于危险品运输、偏远地区物资补给等特殊场景，减少人力参与，降低安全风险。

以下是智能无人机集群协同控制系统在不同应用场景中的主要功能对比：

• 军事领域：

  • 战场侦察与目标跟踪
  • 电子干扰与协同打击
  • 自主编队飞行与动态任务分配

• 民用领域：

  • 灾害救援与环境监测
  • 农业精准喷洒与作物监测
  • 物流配送与物资运输

此外，智能无人机集群协同控制系统在环境保护、基础设施巡检和公共安全等领域也有广泛应用。例如，在环境保护中，无人机集群可以用于森林火灾监测、野生动物保护和空气质量检测；在基础设施巡检中，无人机集群可以协同完成桥梁、输电线路和管道的定期检查，提高巡检效率和安全性；在公共安全领域，无人机集群可以用于大型活动安保、交通监控和突发事件应急响应。

综上所述，智能无人机集群协同控制系统凭借其高效、灵活和智能化的特点，在军事、民用和公共服务等多个领域展现出广泛的应用潜力。通过合理的系统设计和任务规划，无人机集群能够有效应对复杂环境和多样化任务需求，为各行业提供切实可行的解决方案。

1.3 文章结构概述

本文旨在设计一套智能无人机集群协同控制系统，旨在实现多无人机在复杂环境下的高效协同作业。文章结构如下：

首先，系统架构设计部分将详细阐述系统的整体框架，包括硬件和软件组件的集成方式。硬件部分将涵盖无人机平台的选择、传感器配置以及通信模块的设计；软件部分则包括控制算法、任务分配机制和协同策略的实现。通过合理的架构设计，确保系统的高效性和可靠性。

其次，控制算法与策略部分将深入探讨无人机集群的协同控制方法。重点介绍基于分布式控制的多无人机协同算法，包括路径规划、避障机制和动态任务分配。通过仿真实验和实际测试，验证算法的有效性和鲁棒性。

接下来，通信与网络部分将详细分析无人机集群之间的通信机制。采用先进的无线通信技术，确保数据传输的实时性和稳定性。同时，设计网络拓扑结构，优化通信链路，减少延迟和丢包率，提高系统的整体性能。

然后，安全与容错机制部分将探讨系统的安全性和容错能力。通过引入多重安全措施，如加密通信、身份验证和故障检测，确保系统在复杂环境下的稳定运行。同时，设计容错机制，提高系统的抗干扰能力和自我修复能力。

最后，系统集成与测试部分将介绍系统的实际部署和测试过程。通过实验室测试和现场试验，验证系统的各项功能和性能指标。测试结果将用于进一步优化系统设计，确保其在实际应用中的可行性和有效性。

• 系统架构设计
• 控制算法与策略
• 通信与网络
• 安全与容错机制
• 系统集成与测试

通过以上结构，本文将为智能无人机集群协同控制系统的设计和实现提供一套切实可行的方案，为相关领域的研究和应用提供参考。

2. 系统总体设计

智能无人机集群协同控制系统的总体设计旨在实现多无人机的高效协同作业，确保系统具备高可靠性、高扩展性和强适应性。系统采用分布式架构，通过中央控制单元与各无人机节点的协同工作，实现对集群的实时监控、任务分配、路径规划和动态调整。中央控制单元负责全局任务的分解与调度，各无人机节点则根据任务需求进行局部决策与执行，确保系统在复杂环境下的稳定运行。

系统硬件部分主要包括中央控制服务器、通信模块、传感器模块和无人机平台。中央控制服务器采用高性能计算单元，具备强大的数据处理能力，能够实时分析集群状态并生成控制指令。通信模块采用多频段无线通信技术，确保在复杂环境下的稳定数据传输。传感器模块包括GPS、IMU、摄像头和激光雷达等，用于实时感知环境信息。无人机平台则根据任务需求配置不同的载荷，如高清摄像头、红外传感器或物资投放装置。

软件部分采用模块化设计，主要包括任务管理模块、路径规划模块、协同控制模块和状态监控模块。任务管理模块负责接收外部任务指令，并将其分解为子任务分配给各无人机。路径规划模块基于环境感知数据，采用A*算法或Dijkstra算法生成最优飞行路径，同时考虑避障和动态环境变化。协同控制模块通过分布式算法实现无人机之间的信息共享与协同决策，确保集群在飞行过程中的一致性。状态监控模块实时采集各无人机的状态信息，包括位置、速度、电池状态等，并通过可视化界面展示给操作人员。

系统的工作流程如下：

1. 任务接收与分解：中央控制单元接收外部任务指令，根据任务类型和无人机能力进行任务分解。
2. 路径规划与分配：基于环境感知数据，生成各无人机的飞行路径，并将路径信息发送至对应无人机。
3. 协同飞行与执行：无人机根据路径规划结果进行飞行，同时通过通信模块实时共享状态信息，确保集群协同。
4. 动态调整与优化：在飞行过程中，系统根据环境变化或任务需求动态调整路径和任务分配，确保任务顺利完成。
5. 状态监控与反馈：状态监控模块实时采集无人机状态信息，并通过可视化界面展示，操作人员可根据需要进行干预。

系统的通信协议采用基于TCP/IP的自定义协议，确保数据传输的可靠性和实时性。同时，系统支持多种通信方式，包括Wi-Fi、4G/5G和卫星通信，以适应不同场景下的通信需求。为提高系统的容错能力，设计了冗余通信机制，当主通信链路失效时，系统可自动切换至备用链路。

为验证系统的可行性和性能，设计了以下测试方案：

• 功能测试：验证各模块的功能是否满足设计要求，包括任务分解、路径规划、协同控制和状态监控。
• 性能测试：测试系统在不同任务规模和复杂环境下的响应时间、通信延迟和资源占用率。
• 可靠性测试：模拟通信链路中断、传感器故障等异常情况，验证系统的容错能力和恢复机制。
• 实际场景测试：在真实环境中进行多无人机协同作业，验证系统在实际应用中的表现。

通过上述设计，智能无人机集群协同控制系统能够有效支持多无人机在复杂环境下的协同作业，具备高可靠性、高扩展性和强适应性，适用于应急救援、环境监测、农业植保等多种应用场景。

2.1 系统架构设计

智能无人机集群协同控制系统的架构设计是整个系统设计的核心，旨在实现多无人机的高效协同、任务分配、路径规划与实时控制。系统架构采用分层设计思想，结合分布式与集中式控制的优势，确保系统具备高可靠性、高扩展性和强实时性。整体架构分为感知层、通信层、决策层和执行层四个主要模块，各模块之间通过标准化接口进行数据交互，形成一个闭环控制系统。

感知层负责采集无人机集群的环境信息、状态数据和任务需求。每架无人机配备多模态传感器，包括但不限于激光雷达、视觉摄像头、红外传感器和GPS/IMU组合导航系统。这些传感器数据通过预处理后上传至通信层，确保数据的准确性和实时性。感知层还支持动态环境感知，能够实时检测障碍物、目标位置和环境变化，为后续决策提供基础数据。

通信层是无人机集群协同控制的关键支撑，采用混合通信架构，包括点对点通信和基于Mesh网络的分布式通信。点对点通信用于无人机与地面控制站之间的直接交互，确保关键指令的快速传输；Mesh网络则用于无人机之间的实时数据共享，支持动态拓扑调整和容错机制。通信协议采用轻量级的MQTT和UDP协议，确保低延迟和高吞吐量。此外，通信层还集成了加密模块，保障数据传输的安全性。

决策层是系统的核心模块，负责任务分配、路径规划和协同控制策略的生成。决策层采用分布式与集中式相结合的架构，其中集中式决策模块负责全局任务分配和优先级调度，分布式决策模块则负责单机任务的局部优化和实时调整。决策算法基于强化学习和启发式搜索算法，能够根据任务需求和环境变化动态调整策略。例如，在目标搜索任务中，决策层会根据感知层提供的数据，生成最优搜索路径并实时调整无人机集群的分布。

执行层负责将决策层的指令转化为具体的控制动作，包括无人机的姿态控制、速度控制和任务执行。执行层采用模块化设计，支持多种控制算法的快速切换，如PID控制、模糊控制和模型预测控制。每架无人机的执行层还集成了故障检测与容错机制，能够在出现异常时自动切换到备用控制策略，确保系统的鲁棒性。

为了进一步提升系统的可扩展性和灵活性，系统架构还设计了开放式API接口，支持第三方算法和硬件的快速集成。例如，用户可以通过API接口自定义任务分配算法或引入新型传感器。此外，系统还支持多任务并行处理，能够同时执行搜索、跟踪、运输等多种任务，满足复杂场景下的应用需求。

在系统架构设计中，还特别考虑了能源管理和续航优化问题。每架无人机的能源状态通过感知层实时监控，决策层会根据能源状态动态调整任务分配和路径规划，确保集群的整体续航能力。例如，在能源不足时，系统会自动将任务转移至能源充足的无人机，或规划最短路径返回充电站。

综上所述，智能无人机集群协同控制系统的架构设计充分考虑了感知、通信、决策和执行四个关键环节的协同工作，通过分层设计和模块化实现，确保了系统的高效性、可靠性和可扩展性。该架构不仅适用于军事侦察、灾害救援等复杂场景，还可广泛应用于物流配送、农业监测等民用领域。

2.1.1 硬件架构

智能无人机集群协同控制系统的硬件架构设计是整个系统的基础，其核心目标是确保无人机集群在复杂环境下的高效协同与稳定运行。硬件架构主要包括无人机平台、通信模块、传感器模块、计算单元以及电源管理模块等关键组件。

首先，无人机平台是硬件架构的核心部分，其设计需兼顾轻量化、高机动性和负载能力。无人机平台通常采用四旋翼或六旋翼结构，以确保在复杂环境中的灵活性和稳定性。平台材料多选用碳纤维复合材料，以减轻重量并提高结构强度。此外，无人机平台需配备高精度GPS模块和惯性测量单元（IMU），以实现精准定位和姿态控制。

通信模块是实现无人机集群协同的关键，其设计需满足低延迟、高带宽和强抗干扰能力的要求。通信模块通常采用无线通信技术，如Wi-Fi、4G/5G或专用射频通信。为确保通信的可靠性，系统可采用多频段通信和冗余设计，避免单一频段干扰导致的通信中断。此外，通信模块还需支持点对点通信和广播通信模式，以满足不同场景下的协同需求。

传感器模块是无人机集群感知环境的核心组件，其设计需覆盖多种感知需求。传感器模块通常包括视觉传感器（如摄像头）、激光雷达、超声波传感器和红外传感器等。视觉传感器用于目标识别和环境建模，激光雷达用于高精度测距和避障，超声波传感器用于近距离障碍物检测，红外传感器则用于夜间或低光环境下的感知。传感器数据通过高速数据总线传输至计算单元进行处理。

计算单元是硬件架构中的“大脑”，负责数据处理、任务规划和决策控制。计算单元通常采用高性能嵌入式处理器或FPGA，以满足实时计算需求。为提高计算效率，系统可采用分布式计算架构，将部分计算任务分配给无人机集群中的各个节点。此外，计算单元还需支持多种算法库和开发框架，以便快速部署和优化控制算法。

电源管理模块是确保无人机长时间运行的关键，其设计需兼顾能量密度和续航能力。电源模块通常采用高能量密度锂电池，并配备智能电源管理系统，以实时监控电池状态和优化能量分配。此外，系统还可支持无线充电或太阳能充电技术，以延长无人机的续航时间。

• 无人机平台：四旋翼/六旋翼结构，碳纤维复合材料，高精度GPS和IMU。
• 通信模块：Wi-Fi/4G/5G/专用射频，多频段通信，点对点和广播通信模式。
• 传感器模块：视觉传感器、激光雷达、超声波传感器、红外传感器。
• 计算单元：高性能嵌入式处理器/FPGA，分布式计算架构，支持多种算法库。
• 电源管理模块：高能量密度锂电池，智能电源管理系统，无线/太阳能充电。

通过上述硬件架构设计，智能无人机集群协同控制系统能够在复杂环境中实现高效、稳定的协同作业，满足多种应用场景的需求。

2.1.2 软件架构

智能无人机集群协同控制系统的软件架构设计采用模块化、分层的思想，以确保系统的可扩展性、灵活性和可维护性。软件架构主要包括以下几个核心模块：任务管理模块、通信模块、路径规划模块、状态监控模块和故障处理模块。每个模块之间通过标准化的接口进行数据交互，确保系统的高效运行。

任务管理模块负责接收外部任务指令，并将其分解为适合无人机集群执行的子任务。该模块支持动态任务分配，能够根据无人机的实时状态和任务优先级进行任务调度。任务管理模块的核心功能包括任务解析、任务分配和任务执行监控。任务解析单元将高层任务分解为具体的操作指令，任务分配单元根据无人机的负载能力和任务需求进行动态分配，任务执行监控单元则实时跟踪任务执行进度，确保任务按时完成。

通信模块是无人机集群协同控制的关键，负责无人机之间的信息交换以及与地面控制中心的通信。通信模块采用分布式通信协议，支持点对点和广播通信模式，确保信息传输的实时性和可靠性。通信模块的核心功能包括数据加密、数据压缩和错误检测与纠正。数据加密单元采用AES-256加密算法，确保通信数据的安全性；数据压缩单元使用LZ77算法，减少数据传输量，提高通信效率；错误检测与纠正单元采用CRC校验和FEC（前向纠错）技术，确保数据传输的准确性。

路径规划模块负责为无人机集群生成最优飞行路径，避免碰撞并优化飞行效率。该模块基于A*算法和Dijkstra算法，结合实时环境数据（如障碍物位置、风速等）进行动态路径规划。路径规划模块的核心功能包括全局路径规划和局部路径调整。全局路径规划单元根据任务目标和环境信息生成初始路径，局部路径调整单元则根据实时传感器数据进行路径微调，确保无人机在复杂环境中的安全飞行。

状态监控模块负责实时监控无人机集群的运行状态，包括电池电量、飞行速度、位置信息和传感器数据等。该模块采用多传感器融合技术，结合GPS、IMU和视觉传感器数据，提供高精度的状态信息。状态监控模块的核心功能包括数据采集、数据融合和状态评估。数据采集单元从各个传感器获取原始数据，数据融合单元通过卡尔曼滤波算法对数据进行融合处理，状态评估单元则根据融合后的数据评估无人机的运行状态，及时发现异常情况。

故障处理模块负责检测和处理无人机集群中的故障，确保系统的稳定运行。该模块采用基于规则的故障检测算法和基于机器学习的故障预测算法，能够快速识别故障并采取相应的处理措施。故障处理模块的核心功能包括故障检测、故障诊断和故障恢复。故障检测单元通过实时监控无人机状态数据，识别潜在的故障；故障诊断单元根据故障类型和严重程度，生成相应的处理方案；故障恢复单元则执行故障处理方案，确保无人机恢复正常运行。

为了确保各模块之间的高效协同，软件架构采用基于消息队列的异步通信机制。各模块通过消息队列进行数据交换，确保系统的实时性和可扩展性。此外，软件架构还支持模块的动态加载和卸载，能够根据任务需求灵活调整系统功能。

通过上述软件架构设计，智能无人机集群协同控制系统能够实现高效的任务执行、可靠的通信、精确的路径规划、实时的状态监控和快速的故障处理，确保无人机集群在各种复杂环境下的协同作业能力。

2.2 系统功能模块划分

系统功能模块划分是智能无人机集群协同控制系统设计的核心环节，旨在通过模块化设计实现系统的高效运行和灵活扩展。系统主要划分为任务规划模块、通信模块、协同控制模块、感知与决策模块、数据管理模块以及故障诊断与容错模块六大功能模块。每个模块在系统中承担特定的功能，并通过接口实现模块间的数据交互与协同工作。

任务规划模块负责根据任务需求生成全局任务计划，并将任务分解为子任务分配给集群中的各个无人机。该模块支持动态任务调整，能够根据实时环境变化和任务进展重新规划任务路径和资源分配。任务规划模块的核心功能包括任务分解、路径规划、资源调度和任务优先级管理。

通信模块是无人机集群协同控制的基础，负责实现无人机之间的信息交互以及与地面控制站的通信。该模块采用多跳通信技术，确保在复杂环境下的通信稳定性和实时性。通信协议设计需考虑低延迟、高可靠性和抗干扰能力，同时支持加密传输以保证数据安全。通信模块的主要功能包括数据传输、网络拓扑管理、通信质量监测和故障恢复。

协同控制模块是系统的核心控制单元，负责实现无人机集群的协同飞行、编队保持和任务执行。该模块基于分布式控制算法，确保集群在动态环境下的协同性和鲁棒性。协同控制模块的功能包括编队控制、避障控制、目标跟踪和协同决策。通过实时反馈和调整，该模块能够有效应对突发情况，确保集群的整体性能。

感知与决策模块负责环境感知、目标识别和实时决策。该模块集成了多种传感器，如视觉传感器、雷达和红外传感器，用于获取环境信息和目标状态。基于感知数据，该模块通过智能算法进行目标识别、威胁评估和决策生成。感知与决策模块的功能包括环境建模、目标检测、态势分析和决策支持。

数据管理模块负责集群数据的采集、存储、处理和分析。该模块采用分布式存储技术，确保数据的高效管理和安全存储。数据管理模块的功能包括数据采集、数据清洗、数据存储和数据分析。通过数据挖掘和机器学习技术，该模块能够为任务规划和协同控制提供数据支持。

故障诊断与容错模块是系统的安全保障，负责实时监测无人机的运行状态，识别潜在故障并采取容错措施。该模块通过多传感器融合技术实现故障检测，并基于故障类型和严重程度进行故障诊断。容错机制包括任务重分配、路径调整和系统重构，以确保集群在故障情况下的持续运行。

各功能模块通过标准化的接口进行数据交互，确保系统的整体性和协同性。模块间的数据流如下所示：

通过上述功能模块的划分与协同，智能无人机集群协同控制系统能够实现高效的任务执行、灵活的协同控制和可靠的故障处理，为复杂环境下的无人机集群应用提供强有力的技术支持。

2.2.1 任务规划模块

任务规划模块是智能无人机集群协同控制系统的核心组成部分，主要负责根据任务需求、环境信息和无人机状态，生成合理的任务分配与路径规划方案。该模块通过多层次的规划策略，确保无人机集群能够高效、安全地完成任务。任务规划模块的主要功能包括任务分解、任务分配、路径规划和动态调整。

首先，任务分解功能将整体任务分解为多个子任务。例如，在搜索与救援任务中，整体任务可能被分解为区域搜索、目标识别、物资投放等子任务。任务分解的依据包括任务目标、环境约束（如地形、天气）以及无人机的性能参数（如续航时间、载荷能力）。任务分解后，系统会生成任务树，明确各子任务之间的依赖关系和执行顺序。

其次，任务分配功能根据无人机的状态（如位置、电量、载荷）和任务需求，将子任务分配给最合适的无人机。任务分配算法采用多目标优化方法，综合考虑任务完成时间、能耗、风险等因素。例如，在搜索任务中，系统会优先将搜索区域分配给距离最近且电量充足的无人机，以缩短任务完成时间并降低能耗。

路径规划功能为每架无人机生成从当前位置到任务目标点的最优路径。路径规划算法基于环境地图（包括障碍物、禁飞区等信息）和无人机动力学模型，采用A*算法或快速扩展随机树（RRT）算法生成安全、高效的路径。路径规划过程中，系统会实时更新环境信息，并根据动态障碍物（如其他无人机或移动物体）调整路径。

动态调整功能是任务规划模块的关键特性之一，用于应对任务执行过程中出现的突发情况（如无人机故障、环境变化）。系统会实时监控无人机状态和任务进展，一旦发现异常，立即启动动态调整机制。例如，当某架无人机电量不足时，系统会将其任务重新分配给其他无人机，并重新规划路径以确保任务顺利完成。

任务规划模块的具体工作流程如下：

1. 接收任务需求和环境信息，生成任务分解方案。
2. 根据无人机状态和任务需求，分配子任务。
3. 为每架无人机生成初始路径，并发送给飞行控制模块。
4. 实时监控任务执行情况，动态调整任务分配和路径规划。

任务规划模块的性能直接影响无人机集群的任务执行效率。通过优化任务分解、分配和路径规划算法，系统能够在复杂环境中实现高效协同，确保任务顺利完成。

2.2.2 通信模块

通信模块是智能无人机集群协同控制系统的核心组成部分，负责实现无人机之间的信息交互以及与地面控制站的数据传输。该模块的设计需要确保高可靠性、低延迟和强抗干扰能力，以支持复杂任务环境下的实时协同操作。通信模块主要包括无线通信链路设计、通信协议选择、数据传输优化和网络安全保障四个关键部分。

首先，无线通信链路设计采用多频段、多模式的混合通信架构，以应对不同任务场景的需求。具体而言，无人机之间的通信主要依赖5.8GHz频段的Wi-Fi技术，支持高带宽和低延迟的数据传输；而无人机与地面控制站之间的通信则采用4G/5G蜂窝网络与LTE专网相结合的方式，确保在复杂地形和远距离条件下的通信稳定性。此外，系统还配备了卫星通信作为备用链路，以应对极端环境下的通信中断问题。

其次，通信协议的选择直接影响到系统的实时性和可靠性。系统采用基于MQTT（Message Queuing Telemetry Transport）协议的轻量级消息传输机制，支持发布/订阅模式，能够有效降低通信开销并提高数据传输效率。同时，为满足高实时性需求，系统还集成了UDP（User Datagram Protocol）协议，用于传输关键控制指令和状态信息。为了进一步优化通信性能，系统引入了自适应调制编码（AMC）技术，根据信道条件动态调整传输参数，确保在不同环境下的通信质量。

在数据传输优化方面，系统采用了数据压缩和分片传输技术，以减少通信带宽的占用并提高传输效率。具体措施包括：

• 使用H.265视频编码标准对高清视频流进行压缩，降低传输带宽需求；
• 对传感器数据进行差分编码和压缩，减少冗余信息的传输；
• 采用分片传输机制，将大文件分割为多个小数据包进行传输，并在接收端进行重组，以提高传输成功率。

最后，网络安全保障是通信模块设计中的重要环节。系统采用多层安全防护机制，包括：

• 基于AES-256加密算法的数据加密传输，确保数据在传输过程中的机密性和完整性；
• 双向身份认证机制，防止非法设备接入系统；
• 实时入侵检测与防御系统（IDS/IPS），动态监控网络流量并阻断潜在攻击。

为直观展示通信模块的架构，以下是一个基于mermaid的通信流程示意图：

通过上述设计，通信模块能够为智能无人机集群协同控制系统提供高效、可靠和安全的信息传输支持，确保系统在复杂任务环境下的稳定运行。

2.2.3 导航与定位模块

导航与定位模块是智能无人机集群协同控制系统的核心组成部分，负责为无人机提供精确的位置信息和飞行路径规划能力。该模块通过集成多种传感器和算法，确保无人机能够在复杂环境中实现高精度的自主导航与定位。具体功能包括实时位置感知、路径规划、避障以及动态环境适应等。

首先，导航与定位模块依赖于多源传感器融合技术，包括全球导航卫星系统（GNSS）、惯性测量单元（IMU）、视觉传感器和激光雷达（LiDAR）。GNSS提供全局定位信息，IMU用于短时间内的姿态和速度估计，视觉传感器和LiDAR则用于局部环境感知和高精度定位。通过卡尔曼滤波或粒子滤波算法，将多源数据进行融合，以提高定位精度和鲁棒性。

其次，路径规划功能基于环境地图和任务需求，采用A*算法、Dijkstra算法或快速扩展随机树（RRT）等算法，生成最优飞行路径。路径规划过程中，模块会实时考虑动态障碍物的位置和运动趋势，确保无人机能够安全避障。此外，模块还支持多无人机协同路径规划，通过分布式算法实现集群内无人机的任务分配和路径优化。

在动态环境适应方面，导航与定位模块具备实时更新环境地图的能力。通过视觉传感器和LiDAR采集的环境数据，模块能够构建三维点云地图，并利用同步定位与地图构建（SLAM）技术实现实时地图更新。这一功能使得无人机能够在未知或动态变化的环境中自主导航。

为了提高系统的可靠性和容错性，导航与定位模块还设计了冗余机制。例如，当GNSS信号丢失时，模块可以切换到基于视觉或LiDAR的定位模式，确保无人机能够继续执行任务。此外，模块还支持多无人机之间的相对定位，通过无线通信技术交换位置信息，实现集群内的协同定位。

以下是导航与定位模块的主要功能列表：

• 多源传感器数据融合，实现高精度定位
• 基于环境地图的路径规划与动态避障
• 实时环境感知与地图更新
• 多无人机协同路径规划与任务分配
• 冗余机制与容错设计，确保系统可靠性
• 支持相对定位与集群协同定位

通过上述设计，导航与定位模块能够为智能无人机集群提供可靠的导航与定位支持，确保其在复杂环境中的高效协同作业。

2.2.4 协同控制模块

协同控制模块是智能无人机集群系统的核心组成部分，负责实现多无人机之间的任务分配、路径规划、编队控制以及动态调整等功能。该模块通过分布式算法和集中式调度相结合的方式，确保无人机集群在复杂环境下的高效协同作业。

首先，任务分配功能通过基于拍卖算法或合同网协议的分布式任务分配机制，将任务合理分配给集群中的各个无人机。任务分配过程中，系统会综合考虑无人机的当前状态、任务优先级、资源可用性以及环境约束等因素，确保任务分配的公平性和高效性。任务分配结果通过实时通信网络传输至各无人机，确保信息同步。

其次，路径规划功能采用基于A*算法或快速行进树（RRT）的路径规划方法，结合环境地图和实时障碍物信息，为每架无人机生成最优飞行路径。路径规划过程中，系统会动态调整路径以避免碰撞，并确保无人机集群的整体飞行效率。路径规划结果通过协同控制模块下发至各无人机，确保飞行路径的实时更新和调整。

编队控制功能通过基于虚拟结构法或领导者-跟随者法的编队控制策略，实现无人机集群的稳定编队飞行。编队控制过程中，系统会根据任务需求和环境变化，动态调整编队形态和飞行速度，确保编队的稳定性和灵活性。编队控制结果通过协同控制模块实时下发至各无人机，确保编队飞行的精确控制。

动态调整功能通过基于模型预测控制（MPC）或强化学习的动态调整算法，实现无人机集群在任务执行过程中的实时调整。动态调整过程中，系统会根据任务进展、环境变化和无人机状态，动态调整任务分配、路径规划和编队控制策略，确保任务的高效完成。动态调整结果通过协同控制模块实时下发至各无人机，确保任务执行的灵活性和适应性。

协同控制模块的具体功能实现如下：

• 任务分配：基于拍卖算法或合同网协议的分布式任务分配机制，综合考虑无人机状态、任务优先级、资源可用性和环境约束，确保任务分配的公平性和高效性。
• 路径规划：基于A*算法或快速行进树（RRT）的路径规划方法，结合环境地图和实时障碍物信息，生成最优飞行路径，动态调整路径以避免碰撞。
• 编队控制：基于虚拟结构法或领导者-跟随者法的编队控制策略，动态调整编队形态和飞行速度，确保编队的稳定性和灵活性。
• 动态调整：基于模型预测控制（MPC）或强化学习的动态调整算法，实时调整任务分配、路径规划和编队控制策略，确保任务的高效完成。

协同控制模块的功能实现流程如下：

通过上述功能模块的协同工作，协同控制模块能够确保无人机集群在复杂环境下的高效协同作业，实现任务的高效完成和资源的合理利用。

2.2.5 数据处理与分析模块

数据处理与分析模块是智能无人机集群协同控制系统的核心组成部分，负责对无人机集群在任务执行过程中产生的各类数据进行高效处理、分析和存储。该模块的主要功能包括数据采集、预处理、特征提取、数据融合、实时分析与决策支持等。通过该模块，系统能够从海量数据中提取有价值的信息，为无人机集群的协同决策和任务优化提供科学依据。

首先，数据采集是数据处理与分析模块的基础。无人机集群在执行任务时，会通过机载传感器（如摄像头、雷达、红外传感器等）和通信设备实时采集环境数据、飞行状态数据以及任务相关数据。这些数据包括但不限于图像、视频、位置信息、速度、高度、温度、湿度等。数据采集的频率和精度直接影响到后续分析的准确性，因此需要根据任务需求合理配置传感器和通信设备的参数。

其次，数据预处理是确保数据质量的关键步骤。由于无人机集群在复杂环境中执行任务，采集到的数据往往包含噪声、冗余或缺失值。数据预处理模块通过滤波、去噪、数据插值、归一化等技术对原始数据进行清洗和标准化处理，以提高数据的可用性和一致性。例如，对于图像数据，可以采用高斯滤波去除噪声；对于位置数据，可以通过卡尔曼滤波算法进行平滑处理。

在数据预处理完成后，特征提取模块将对处理后的数据进行进一步分析，提取出对任务执行有重要意义的特征。例如，在目标识别任务中，可以通过图像处理算法提取目标的形状、颜色、纹理等特征；在路径规划任务中，可以通过分析环境数据提取障碍物的位置、大小等信息。特征提取的准确性和效率直接影响到后续决策的质量，因此需要结合任务需求选择合适的算法和模型。

数据融合模块是数据处理与分析模块的重要组成部分，负责将来自不同传感器和无人机的数据进行融合，形成对环境的全面感知。通过数据融合，系统能够消除单一传感器的局限性，提高数据的可靠性和鲁棒性。常用的数据融合方法包括加权平均法、卡尔曼滤波法、贝叶斯估计法等。例如，在目标跟踪任务中，可以通过融合来自多个无人机的雷达和摄像头数据，提高目标定位的精度。

实时分析与决策支持模块是数据处理与分析模块的最终目标。该模块通过对融合后的数据进行实时分析，生成对无人机集群协同控制的决策建议。例如，在任务执行过程中，系统可以通过分析环境数据和无人机状态数据，实时调整无人机的飞行路径、速度或任务分配，以应对突发情况或优化任务执行效率。为了实现高效的实时分析，系统可以采用分布式计算架构，将计算任务分配到多个计算节点上并行处理，以提高分析速度和响应能力。

为了支持上述功能，数据处理与分析模块还需要具备高效的数据存储和管理能力。系统可以采用分布式数据库或云存储技术，将采集到的数据按照时间、类型、任务等维度进行分类存储，以便后续查询和分析。同时，系统还需要设计合理的数据压缩和传输策略，以减少数据存储和传输的开销。

• 数据采集：通过机载传感器和通信设备实时采集环境数据、飞行状态数据及任务相关数据。
• 数据预处理：采用滤波、去噪、数据插值、归一化等技术对原始数据进行清洗和标准化处理。
• 特征提取：通过图像处理算法、环境数据分析等方法提取对任务执行有重要意义的特征。
• 数据融合：采用加权平均法、卡尔曼滤波法、贝叶斯估计法等技术对多源数据进行融合。
• 实时分析与决策支持：通过分布式计算架构对融合后的数据进行实时分析，生成决策建议。
• 数据存储与管理：采用分布式数据库或云存储技术对数据进行分类存储，并设计合理的数据压缩和传输策略。

通过上述功能模块的协同工作，数据处理与分析模块能够为智能无人机集群协同控制系统提供强大的数据处理能力和决策支持能力，确保无人机集群在复杂任务环境中的高效、可靠运行。

3. 硬件设计

在智能无人机集群协同控制系统的硬件设计中，核心目标是确保系统的高效性、可靠性和扩展性。硬件设计主要包括无人机平台、通信模块、传感器模块、计算单元以及电源管理系统的设计与集成。

无人机平台是系统的物理载体，其设计需综合考虑飞行性能、负载能力和环境适应性。通常采用轻量化材料如碳纤维复合材料，以提升飞行效率和续航时间。平台结构应具备模块化设计，便于快速更换和维护。动力系统通常采用无刷电机和高效螺旋桨，确保在高负载情况下仍能保持稳定的飞行性能。

通信模块是实现集群协同的关键，需支持高带宽、低延迟的数据传输。常见的通信技术包括Wi-Fi、4G/5G和LoRa，具体选择取决于应用场景和需求。例如，在城市环境中，5G通信可提供高带宽和低延迟，而在偏远地区，LoRa则更适合长距离通信。通信模块还需具备抗干扰能力，以确保在复杂电磁环境下的稳定性。

传感器模块是无人机感知环境的核心，通常包括GPS、IMU（惯性测量单元）、激光雷达、摄像头和红外传感器等。GPS用于精确定位，IMU提供姿态和加速度信息，激光雷达和摄像头用于环境感知和避障，红外传感器则可用于夜间或低能见度环境下的目标检测。传感器数据需通过高精度滤波算法进行融合，以提高感知精度。

计算单元是系统的“大脑”，负责数据处理和决策。通常采用高性能嵌入式处理器或FPGA（现场可编程门阵列），以满足实时计算需求。计算单元需具备足够的存储容量和计算能力，以支持复杂的算法运行，如路径规划、目标识别和协同控制。此外，计算单元还需具备低功耗特性，以延长无人机的续航时间。

电源管理系统是确保无人机长时间运行的关键。通常采用锂电池作为主要能源，辅以太阳能充电模块以延长续航时间。电源管理系统需具备智能充放电控制功能，以优化电池寿命和性能。此外，还需设计冗余电源方案，以应对突发情况。

以下是硬件设计中的关键参数表：

模块	关键参数	备注
无人机平台	重量：≤2kg，续航时间：≥30分钟	采用碳纤维复合材料
通信模块	通信距离：≥5km，延迟：≤50ms	支持5G和LoRa双模通信
传感器模块	GPS精度：≤1m，IMU采样率：≥100Hz	激光雷达探测距离：≥50m
计算单元	处理器：ARM Cortex-A72，存储：≥8GB	支持实时操作系统
电源管理系统	电池容量：≥5000mAh，充电时间：≤2小时	支持太阳能充电
