无线通信 | 低噪声放大器LNA和射频前端模块FEM

微信公众号上线,搜索公众号小灰灰的FPGA,关注可获取相关源码,定期更新有关FPGA的项目以及开源项目源码,包括但不限于各类检测芯片驱动、低速接口驱动、高速接口驱动、数据信号处理、图像处理以及AXI总线等
在这里插入图片描述
本节目录

一、低噪声放大器
1、低噪声放大器概念
2、低噪声放大器作用
3、低噪声放大器的选型
二、射频前端模块FEM

本节内容
一、低噪声放大器
低噪声放大器(Low Noise Amplifier,LNA)的作用,低噪声放大器用于RX(接收)通路信号的放大。在射频电路中,不仅发射信号需要放大,接收信号更需要放大,低噪声放大器专门用于接收电路的信号放大。
1、低噪声放大器概念
低噪声放大器,指噪声系数很低的放大器,一般用作无线电接收机的高频或中频前置放大器,以及高灵敏度电子探测设备的放大电路。在放大微弱信号的地方,放大器自身的噪声对信号的干扰可能很严重,因此希望减小这种噪声,以提高输出的信噪比。

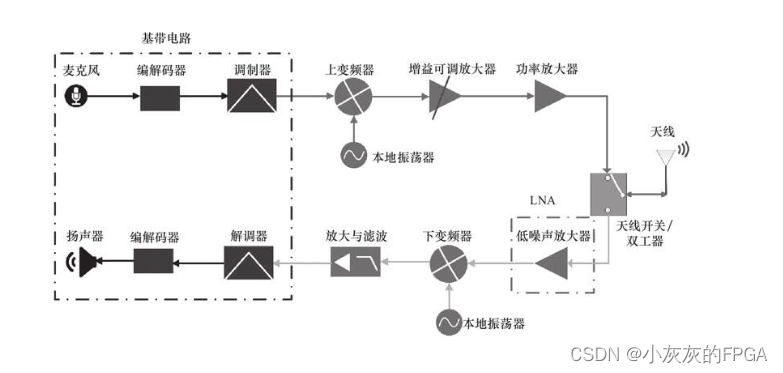

低噪声放大器LNA在射频电路框图中位置如下:
在这里插入图片描述

2、低噪声放大器作用
低噪声放大器是一个射频功率放大器,实现对射频弱信号的放大功能,用在RX电路上,有低噪声的独特性,尽可能低地引入系统噪声,从而提高灵敏度。
对于接收机来说,从天线上接收的信号非常弱,必须对信号进行放大,这个放大作用就是由低噪声放大器来实现的。决定灵敏度最关键的器件就是低噪声放大器,低噪声放大器需要尽可能低的噪声系数,低噪声放大器的名字就是这么得来的。
噪声系数就是输入信噪比除以输出信噪比的对数表示,即
NF=10lgF
F=SNR(in)/SNR(out)
3、低噪声放大器的选型
①工作频段
根据产品或项目规定的频段要求,选择低噪声放大器的工作频段。
②增益
根据产品或项目灵敏度的要求选择合适的增益,过大的增益会导致后级放大器或混频器饱和,过小的增益无法抑制系统噪声。
③噪声系数
噪声系数越低,灵敏度就越高,因此,从性能的角度考虑,应选择噪声系数尽可能低的低噪声放大器。不过,除了考虑性能外还要兼顾成本。
④动态范围(IIP3、P1dB)
根据灵敏度和接收机最大输入电平的要求,应选择合适动态范围的LNA,通常动态范围用 IIP3、P1dB来衡量。
⑤输入输出驻波比
输入输出驻波比表征了输入输出的匹配情况。在低噪声放大器电路设计中,输入匹配是为了获得最佳噪声,而输出匹配是为了获得最大功率,所以输入和输出之间总是存在某种程度的失配。
⑥隔离度
通常是指输入和输出的隔离度,从性能的角度考虑,隔离度越高越好。
⑦功耗
为了接收信号,低噪声放大器在电路中处于一直工作的状态,要关注LNA的功耗,需要它的功耗尽可能低。
二、射频前端模块FEM

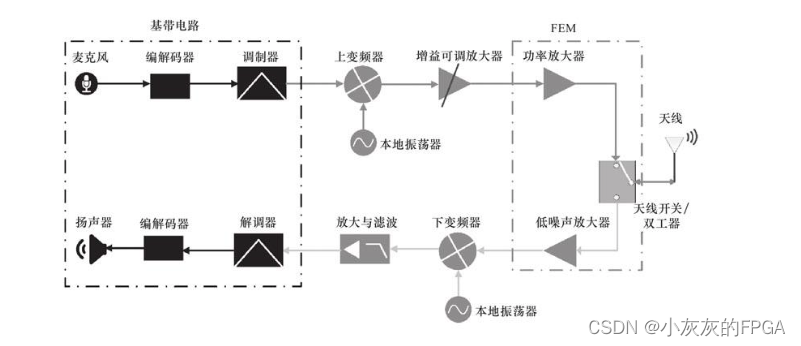

射频前端模块,既可以像功率放大器一样用于发射信号的放大(有时取代功率放大器),又可以像低噪声放大器一样用于接收信号的放大(有时取代低噪声放大器),同时还可以集成射频开关、滤波器等单元电路。射频前端模块,包含了一些射频前端电路的模块,具体包含了Switch+Filter的射频前端模块、Switch+LNA的射频前端模块、Switch+LNA+PA 的射频前端模块等。
在这里插入图片描述

射频前端模块包含了若干个单元电路,实现内部所包含电路的所有功能,只不过把这些功能电路集成到一个IC上来实现。因此射频前端模块的功能相当强大,既可以实现功率放大器的放大,又可以实现低噪声放大器的放大,也可以具有开关和滤波器等前端电路的作用。
