电子专题竞赛和电子设计竞赛的总结和经验

##赛前 准备
比赛前，需要大量练习，把一个大项目变成一个一个小模块，再给学生训练
，然后每个月做一次完整的项目，进行 比赛，选拔出优秀的学生，来进行着重培养，后面可以让这些学生来参与电子设计竞赛，因为数模电知识较为扎实，做起单片机一类的也更快上手。然后，做单片机的时候一定要将做过的项目，做成一个一个小模块，要用的时候改一些参数就行，可以节省大量时间。

比赛

8.30开始发布题目，4天三夜要把东西做出来，以个人经历来说，消息灵通的话，前一天晚上就能知道题目，做之前一定要确定方案，采用的硬件尽量采用常用的，不要采用特殊的，因为如果一出错，比如上电的时候不小心插错了，东西就烧了，东西烧掉的话是很难短时间找到一样的，这样还没开始就已经结束了，确定好方案后，只剩下努力了。

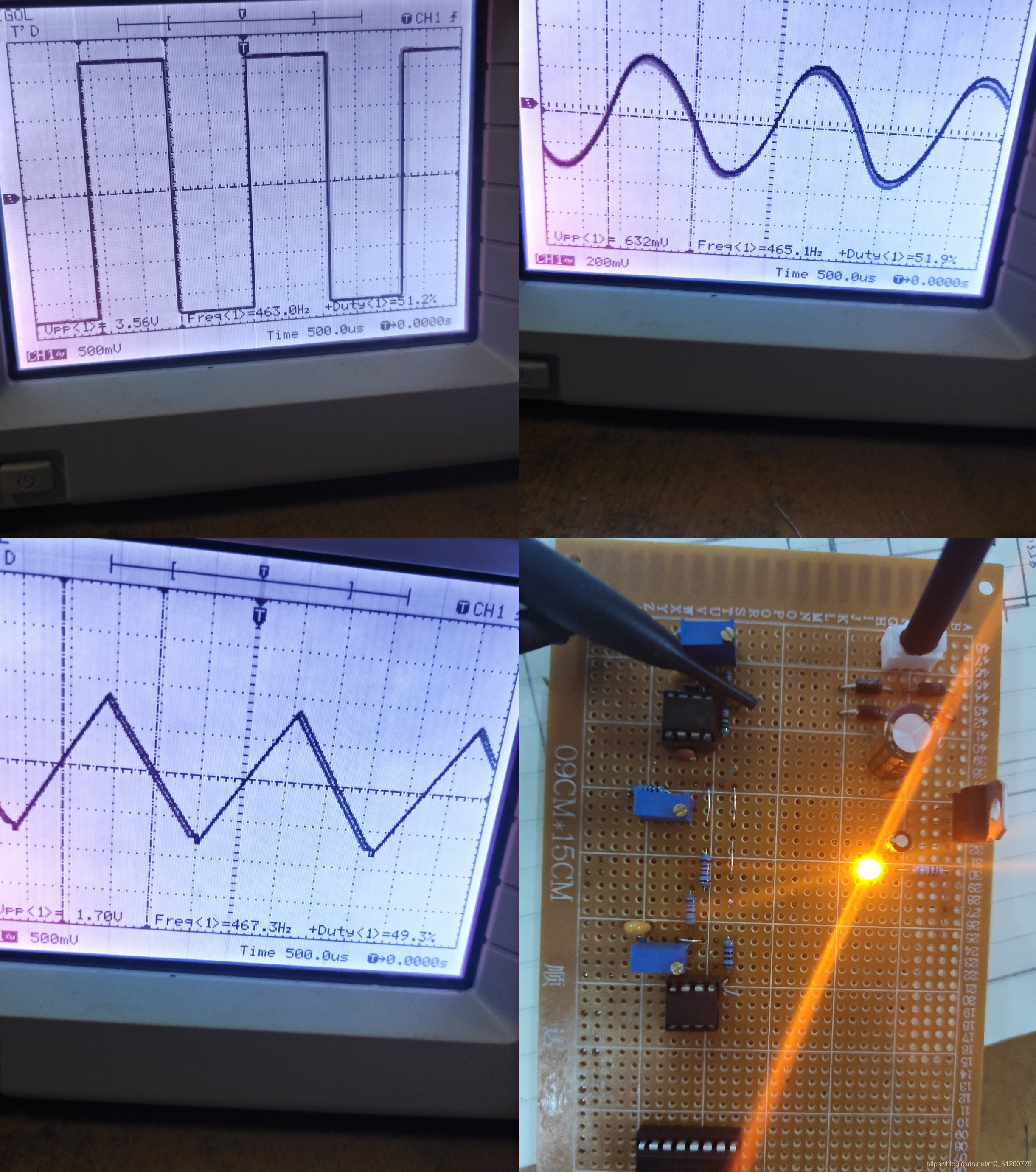

电子专题竞赛 总结：
1.时间安排
2.布局
3.设计过程
4.维修
5.心态
6.十忌

1.一小时（两个30min）
30min 检查元器件，差缺补漏
30min 画布局图，方框图（根据板子大小）
这个小时决定后面是否成功
3h 设计单元电路
1.5h  连接各单元电路
匹配（阻抗，电压，电流）感性负载加电容进行匹配
上下拉电阻
上拉电阻，信号为低电平有效
下拉电阻，信号为高电平有效
cmos 10k
TTL < 1k
限流电阻（不加功耗增加）
主要是根据给的电阻设计电路
信号变换   如INH 使能 通过三极管调整与非门
1h 检查维修
1h 机动（画图，查缺补漏）

板子的布局
|———— | |———— |
| 电源输入 | | 显示输出 |
|———— | |———— |

|———— | |———— |
| 信号输入 | | 其它输出|
|———— | |———— |

某些关键点

    电源线尽量不要走直线，弯一下
    因为     ———————— +
                 中间这个地方相当于电容
             ———————— -
     传输的信号会受到干扰，尤其是模电信号

关于双稳或单稳切换数码管数字，数码管乱跳，但是手摸着底就十分的稳定，这时查一下上拉电阻或下拉电阻，反向二极管，TTL电路接的上下拉电阻一般是10k~50k，电阻越大越灵敏。

      多点接地和单点接地
      首先，什么是多点接地，单点接地
      多点接地：多个模拟电路与多个数字电路分别连接地线
      单点接地：总模电地线与总数电地线连接电源地线
      模拟电路导线尽量细因为电阻大所受的干扰小
      而数字电路的线就得尽量粗一点了

维修：
信号注入法 局部输入外部电源 2
电压法 1
万能替换法 3

不插芯片测试步骤 ： 1 —— 2 ——3

心态
不能着急，错了照着原理图找到关键点修改即可

十忌

     电源上下布线，前面提过，中间夹信号
     输入输出混乱
     裸线过长
     元件不剪脚    ——评委就会刮到手，很不开心
     桥接      元器件相互覆盖
     跳线多
     脱焊
     元件杂乱   元器件歪七扭八
     信号线，电源线，乱布，并行     信号产生干扰
     地线（单点接地和多点接地）

加油吧!!!

小弟才疏学浅，如有不当之处，还望斧正。
