基于VLAN 的生成树

已于 2023-06-19 04:32:42 修改
阅读量1.7k 收藏 6
点赞数 1
分类专栏： 计算机网络综合实训 文章标签： 网络
于 2022-03-29 11:53:50 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_51607907/article/details/123816293
版权



目录

学习目标：

学习内容：

学习时间：

具体实现：



学习目标：

  • 划分基于VLAN 的生成树

学习内容：

  1. 指定交换机的生成树为 PVST(基于VLAN的生成树协议)
  2. 指定交换机的生成树为 PVST(基于VLAN的生成树协议),收敛速度快。
  3. 将该交换机的生成树优先级指定为最优先
  4. 将该交换机直接指定为生成树的根桥

学习时间：

  • 2022.3.29

具体实现：

一、

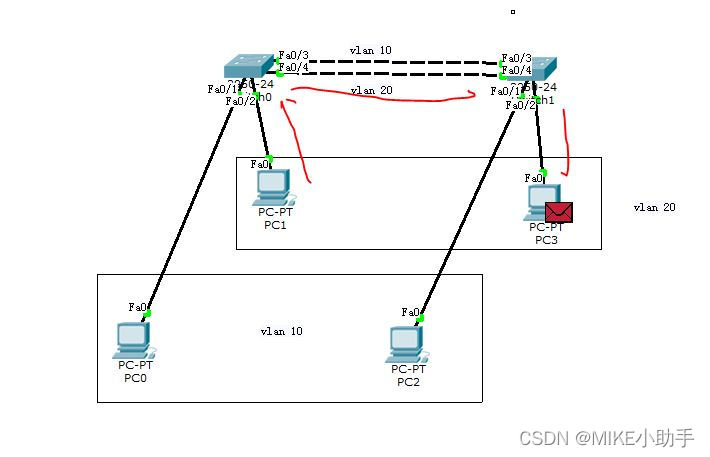

（一）目标拓扑图

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBATUlLReWwj-WKqeaJiw==,size_20,color_FFFFFF,t_70,g_se,x_16

 （二）构思

1、配置终端ip 子网掩码

2、交换机划分VLAN

3、指定交换机的生成树为 PVST(基于VLAN的生成树协议)

4、验证

（三）开始实施

1、配置终端ip 子网掩码

2、交换机划分VLAN

3、指定生成树

（1）左端交换机

Switch>en
Switch#config t
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#exit
Switch(config)#interface FastEthernet0/1
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface FastEthernet0/2
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#interface FastEthernet0/3
Switch(config-if)#switchport mode trunk
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface FastEthernet0/4
Switch(config-if)#switchport mode trunk
Switch(config-if)#no shutdown
Switch(config-if)#exit

vlan 10设置为根桥
Switch(config)#spanning-tree mode pvst  //指定交换机的生成树为 PVST(基于VLAN的生成树协议)
Switch(config)#spanning-tree vlan 10 priority 4096 //将编号为10的生成树优先级指定为4096
Switch(config)#spanning-tree vlan 20 priority 8192
Switch(config)#exit

 （1）右端交换机

//前面划分端口与左端交换机同理
//vlan 20设置为根桥
Switch(config)#spanning-tree mode pvst
Switch(config)#spanning-tree vlan 10 priority 8192
Switch(config)#spanning-tree vlan 20 priority 4196
Switch(config)#exit

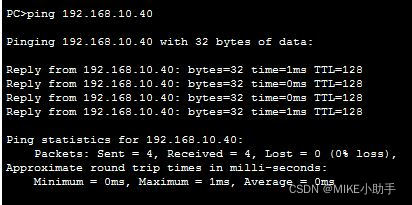

 （四）验证

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBATUlLReWwj-WKqeaJiw==,size_12,color_FFFFFF,t_70,g_se,x_16

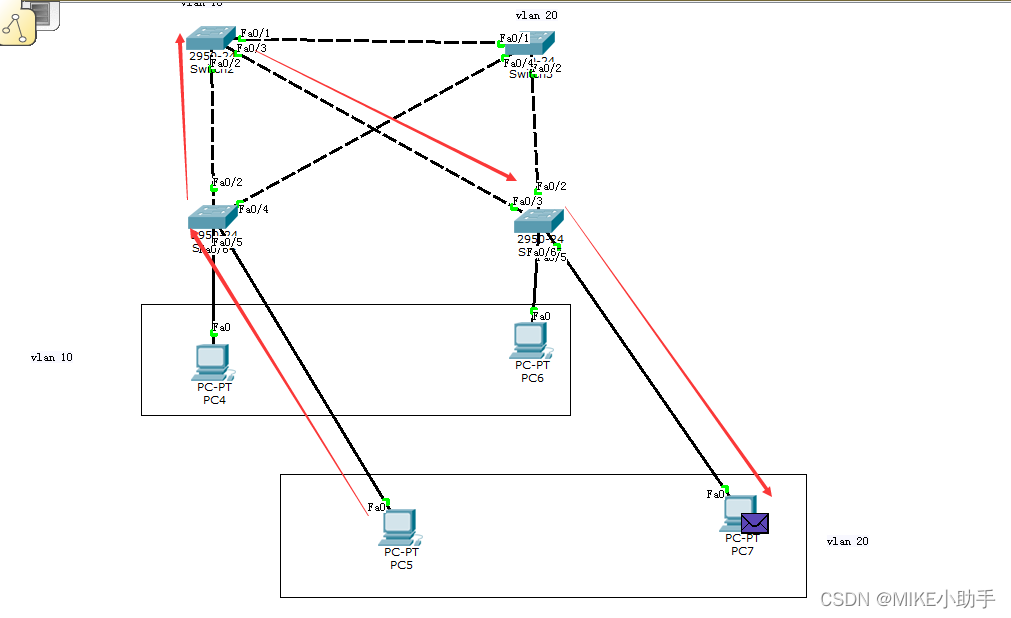

 watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBATUlLReWwj-WKqeaJiw==,size_20,color_FFFFFF,t_70,g_se,x_16

 （五）测试成功

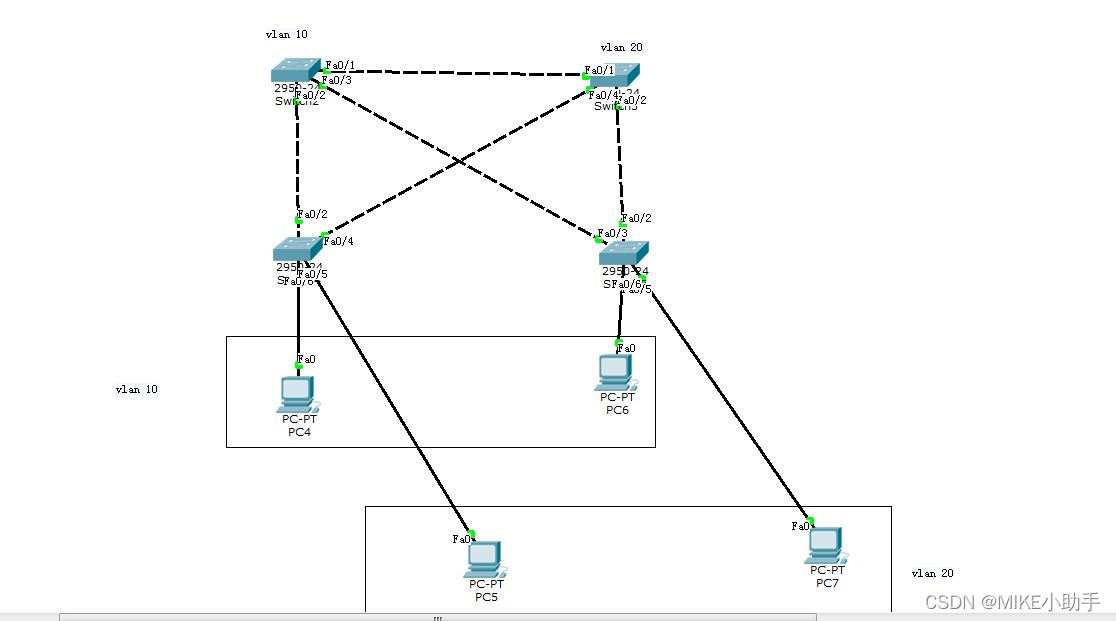

（一）目标拓扑

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBATUlLReWwj-WKqeaJiw==,size_20,color_FFFFFF,t_70,g_se,x_16



二、

 （二）构思

1、配置终端ip 子网掩码

2、交换机划分VLAN

3、指定交换机的生成树为 PVST(基于VLAN的生成树协议)

4、验证

（三）开始实施

1、配置终端ip 子网掩码

2、交换机划分VLAN

3、指定生成树

（1）左上端交换机

Switch(config)#interface FastEthernet0/1
Switch(config-if)#switchport trunk allowed vlan remove 10
Switch(config-if)#switchport trunk allowed vlan remove 20
Switch(config-if)#no shutdown

Switch(config)#interface FastEthernet0/2
Switch(config-if)#switchport trunk allowed vlan remove 10
Switch(config-if)#switchport trunk allowed vlan remove 20
Switch(config-if)#no shutdown

Switch(config)#interface FastEthernet0/3
Switch(config-if)#switchport trunk allowed vlan remove 10
Switch(config-if)#switchport trunk allowed vlan remove 20
Switch(config-if)#no shutdown

//VLAN 10为根
Switch(config)#spanning-tree mode rapid-pvst
Switch(config)#spanning-tree vlan 10 priority 4096
Switch(config)#spanning-tree vlan 20 priority 8192
Switch(config)#exit

（2）右上端交换机

Switch(config)#interface FastEthernet0/1
Switch(config-if)#switchport trunk allowed vlan remove 10
Switch(config-if)#switchport trunk allowed vlan remove 20
Switch(config-if)#no shutdown

Switch(config)#interface FastEthernet0/2
Switch(config-if)#switchport trunk allowed vlan remove 10
Switch(config-if)#switchport trunk allowed vlan remove 20
Switch(config-if)#no shutdown

Switch(config)#interface FastEthernet0/4
Switch(config-if)#switchport trunk allowed vlan remove 10
Switch(config-if)#switchport trunk allowed vlan remove 20
Switch(config-if)#no shutdown

//VLAN 20为根
Switch(config)#spanning-tree mode rapid-pvst
Switch(config)#spanning-tree vlan 20 priority 4096
Switch(config)#spanning-tree vlan 10 priority 8192
Switch(config)#exit

 （3）左端交换机

Switch>
Switch>en
Switch#config t
Switch(config-vlan)#vlan 10
Switch(config-vlan)#vlvlan 20
Switch(config-vlan)#exit

Switch(config)#interface FastEthernet0/2
Switch(config-if)#switchport trunk allowed vlan remove 10
Switch(config-if)#switchport trunk allowed vlan remove 20
Switch(config-if)#shutdown

Switch(config)#interface FastEthernet0/4
Switch(config-if)#switchport trunk allowed vlan remove 10
Switch(config-if)#switchport trunk allowed vlan remove 20
Switch(config-if)#shutdown

Switch(config)#interface FastEthernet0/5
Switch(config-if)#switchport access vlan 20
Switch(config-if)#shutdown
Switch(config-if)#exit

Switch(config)#interface FastEthernet0/6
Switch(config-if)#switchport access vlan 10
Switch(config-if)#shutdown
Switch(config-if)#exit

（4）右端交换机

Switch(config)#interface FastEthernet0/2
Switch(config-if)#switchport trunk allowed vlan add 10
Switch(config-if)#switchport trunk allowed vlan add 20
Switch(config-if)#shutdown
Switch(config-if)#exit

Switch(config)#interface FastEthernet0/4
Switch(config-if)#switchport trunk allowed vlan add 10
Switch(config-if)#switchport trunk allowed vlan add 20
Switch(config-if)#shutdown
Switch(config-if)#exit

 4、验证

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBATUlLReWwj-WKqeaJiw==,size_19,color_FFFFFF,t_70,g_se,x_16



watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBATUlLReWwj-WKqeaJiw==,size_20,color_FFFFFF,t_70,g_se,x_16

 5，结果；成功



---
