单臂路由配置【实训+截图+具体案列】cisio+ensp

本文详细介绍了如何在Cisco模拟器中配置单臂路由,通过子接口实现不同VLAN间的通信,包括单臂路由原理、链路类型和子接口配置步骤。通过实例演示,展示了如何配置交换机和路由器,确保PC0-PC3间隔离且能访问服务器。


🔥推荐阅读:http://t.csdn.cn/nQfIY🔥


学习目标:

🎁单臂路由实现不同VLAN之间的通信原理

🎁在模拟器中配置单臂路由

学习内容:

1️⃣单臂路由原理

单臂路由(router-on-a-stick)是指在路由器的一个接口上通过配置子接口(或“逻辑接口”,并不存在真正物理接口)的方式,实现原来相互隔离的不同VLAN(虚拟局域网)之间的互联互通。

2️⃣链路类型

交换机连接主机的端口为access链路
交换机连接路由器的端口为trunk链接

3️⃣子接口

路由器的物理接口可以被划分为多个逻辑接口
每个子接口对应一个VLAN网段的网关


学习时间:

2022.4.26


实验配置(Cisco+ensp):

1️⃣实验目的

通过在R1路由器上设置单臂路由与三层交换机相连最终实现PC0、PC1、PC2、PC3相连

2️⃣实验环境

windows 10 ➕ ensp ➕ cisco

3️⃣实验步骤

💟实训拓扑Cisco

在这里插入图片描述

提示:PC0、PC1规划为vlan 2 🔰PC2、PC3规划为vlan 3

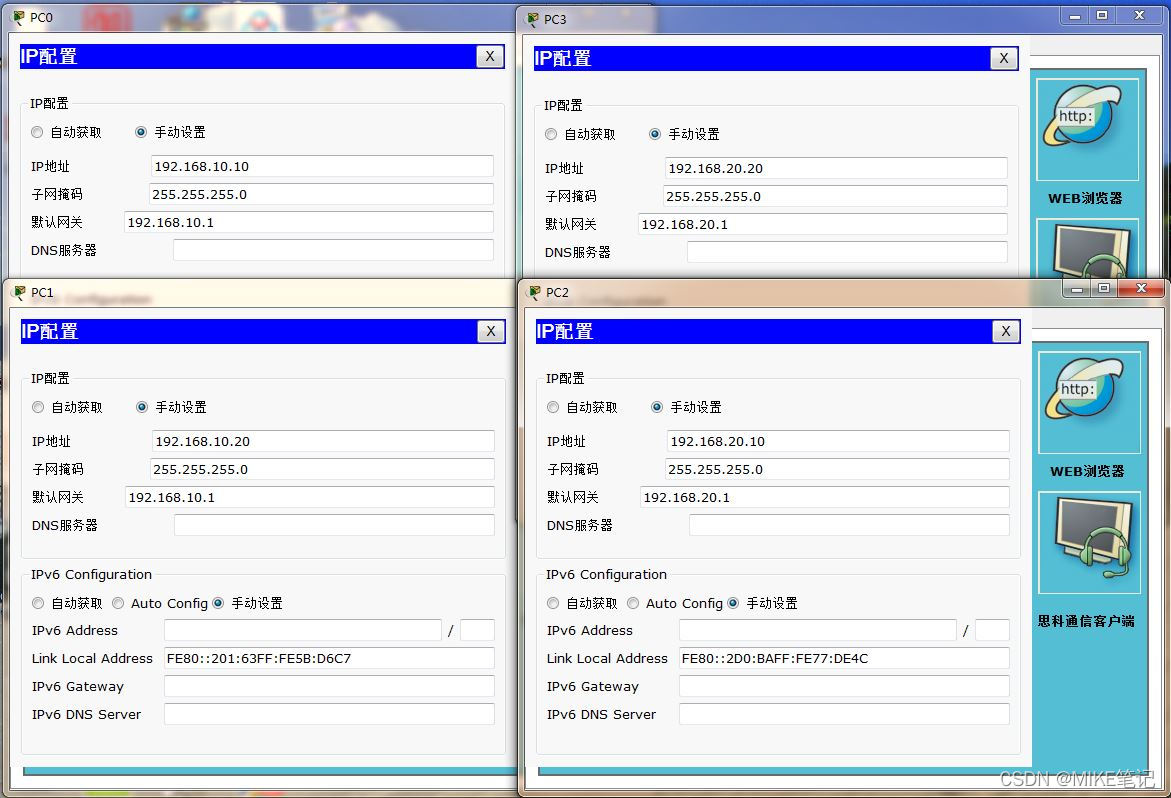

💟配置主机IP

在这里插入图片描述

💟划分vlan➕端口配置

switch0(左)

Switch#config t
//划分vlan
Switch(config)#vlan 2
Switch(config-vlan)#vlan 3
Switch(config-vlan)#exit

//端口划分到vlan
Switch(config)#interface FastEthernet0/1
Switch(config-if)#switchport access vlan 2
Switch(config-if)#exit
Switch(config)#interface FastEthernet0/2
Switch(config-if)#switchport access vlan 2
Switch(config)#interface FastEthernet0/3
Switch(config-if)#switchport access vlan 2
Switch(config-if)#shutdown

switch1(右)

Switch#config t
//划分vlan
Switch(config)#vlan 2
Switch(config-vlan)#vlan 3
Switch(config-vlan)#exit

//端口划分到vlan
Switch(config)#interface FastEthernet0/1
Switch(config-if)#switchport access vlan 3
Switch(config-if)#exit
Switch(config)#interface FastEthernet0/2
Switch(config-if)#switchport access vlan 3
Switch(config)#interface FastEthernet0/3
Switch(config-if)#switchport access vlan 3
Switch(config-if)#shutdown

switch2(中)

Switch#config t
//划分vlan
Switch(config)#vlan 2
Switch(config-vlan)#vlan 3
Switch(config-vlan)#exit

//端口划分到vlan
Switch(config)#interface FastEthernet0/1
Switch(config-if)#switchport model trunk  //交换机连路由器的端口为trunk链接
Switch(config)#interface FastEthernet0/3
Switch(config-if)#switchport access vlan 2
Switch(config)#interface FastEthernet0/4
Switch(config-if)#switchport access vlan 3
Switch(config-if)#shutdown
💟单臂路由配置

router(路由器配置)

>Router(config)#int g0/0
Router(config)#no shut

Router(config-if)#int g0/0.1
Router(config-subif)#encapsulation dot1Q 2  //vlan2
Router(config-subif)#ip add 192.168.10.1 255.255.255.0
Router(config-subif)#exit

Router(config-subif)#int g0/0.2
Router(config-subif)#encapsulation dot1Q 3 //vlan3
Router(config-subif)#ip add 192.168.20.1 255.255.255.0
Router(config-subif)#exit

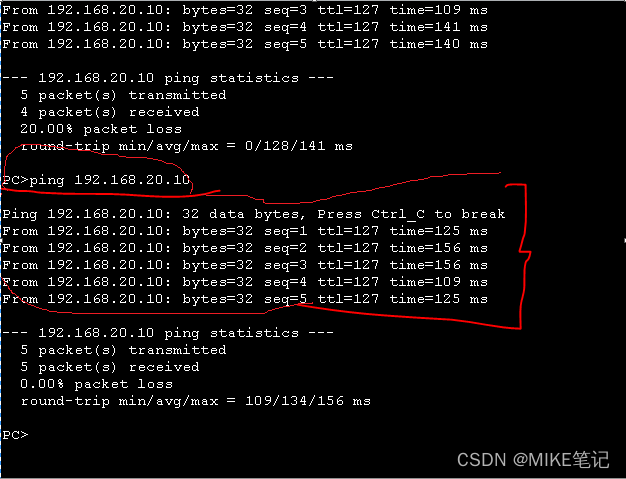

💟实训效果

在这里插入图片描述

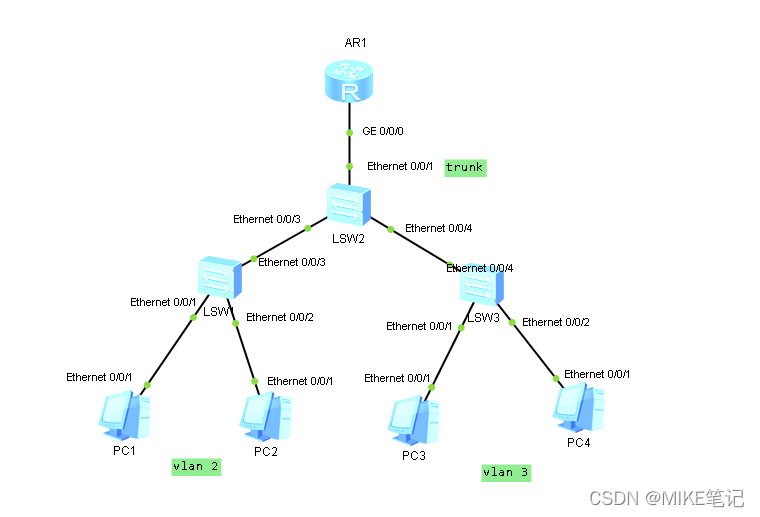

🔴实训拓扑ensp

在这里插入图片描述

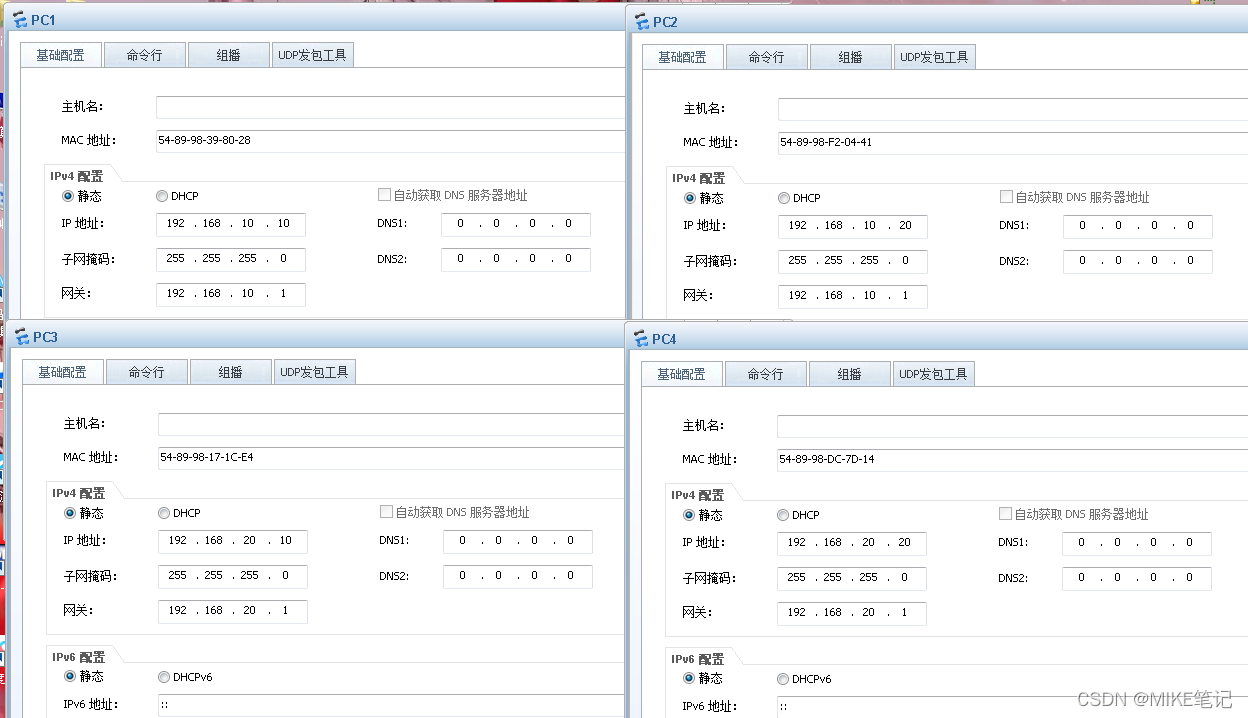

🔴配置主机IP

在这里插入图片描述

🔴划分vlan以及端口配置

LSW1

<Huawei>sys
[Huawei]undo info-center enable

[Huawei]vlan 2
[Huawei-vlan2]vlan 3
[Huawei-vlan3]q

[Huawei]int e0/0/1
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port def vlan 2
[Huawei-Ethernet0/0/1]
[Huawei-Ethernet0/0/1]int e0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 2
[Huawei-Ethernet0/0/2]int e0/0/3
[Huawei-Ethernet0/0/3]port link-type access
[Huawei-Ethernet0/0/3]port default vlan 2
[Huawei-Ethernet0/0/3]q

LSW3

<Huawei>sys
[Huawei]undo info-center enable

[Huawei]vlan 2
[Huawei-vlan2]vlan 3
[Huawei-vlan3]q

[Huawei]int e0/0/1
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port def vlan 3
[Huawei-Ethernet0/0/1]int e0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 3
[Huawei-Ethernet0/0/2]int e0/0/4
[Huawei-Ethernet0/0/3]port link-type access
[Huawei-Ethernet0/0/3]port default vlan 3
[Huawei-Ethernet0/0/3]q

LSW2

[Huawei]vlan 2
[Huawei-vlan2]vlan 3
[Huawei-vlan3]q

[Huawei]int e0/0/3
[Huawei-Ethernet0/0/3]port link-type access
[Huawei-Ethernet0/0/3]port default vlan 2
[Huawei-Ethernet0/0/3]int e0/0/4
[Huawei-Ethernet0/0/4]port link-type access
[Huawei-Ethernet0/0/4]port default vlan 3
[Huawei-Ethernet0/0/4]int e0/0/1
[Huawei-Ethernet0/0/1]port link-type trunk
[Huawei-Ethernet0/0/1]port trunk allow-pass vlan all
🔴单臂路由配置
[Huawei>sys
[Huawei]
[Huawei]int g0/0/0.1
[Huawei-GigabitEthernet0/0/0.1]dot1q  termination  vid 2 //封装
[Huawei-GigabitEthernet0/0/0.1]arp broadcast  enable     //开启arp
[Huawei-GigabitEthernet0/0/0.1]ip add 192.168.10.1 24    //配置IP
[Huawei-GigabitEthernet0/0/0.1]
[Huawei-GigabitEthernet0/0/0.1]int g0/0/0.2
[Huawei-GigabitEthernet0/0/0.2]dot1q termination vid 3
[Huawei-GigabitEthernet0/0/0.2]arp broadcast  enable
[Huawei-GigabitEthernet0/0/0.2]ip address 192.168.20.1 24
[Huawei-GigabitEthernet0/0/0.2]q

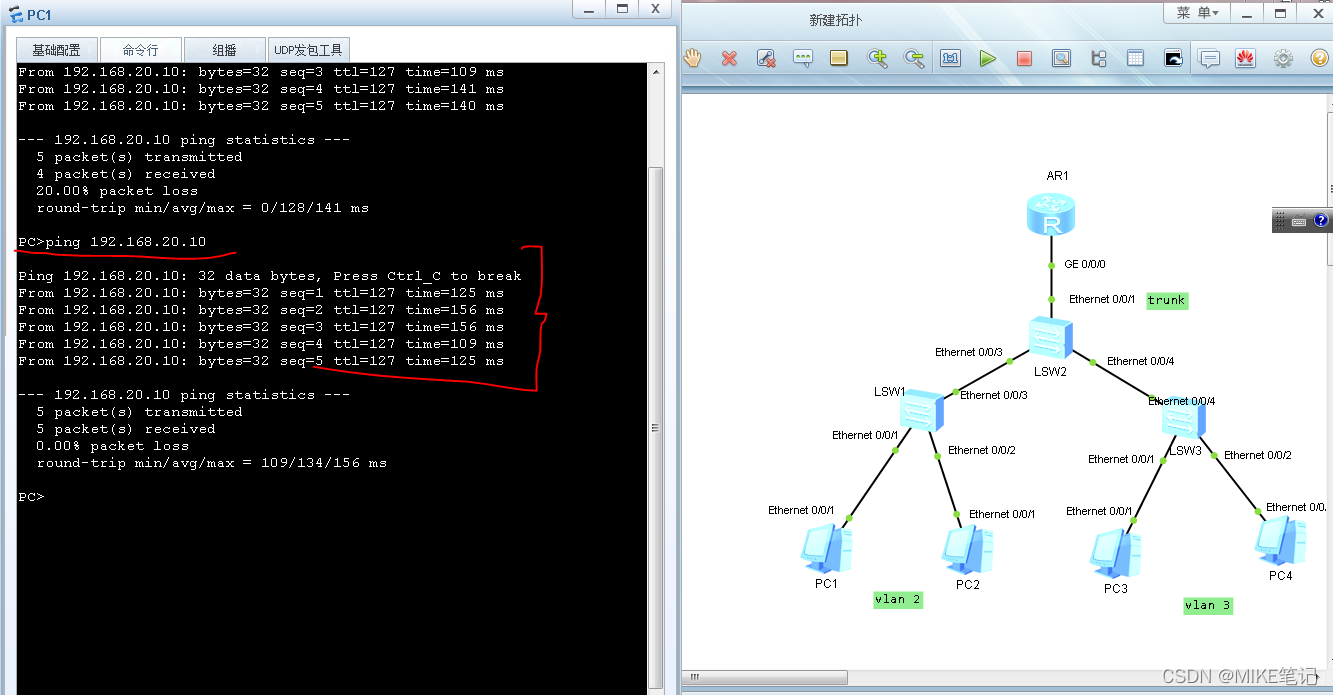

🔴实训效果

在这里插入图片描述

具体案列:

某小型企业有 4 个部门,分布在两层办公楼中,每个部门主机机量不超过 20 台,其中一层有A,B,C三个部门,二楼有 B,C,D三个部门,企业内部设有 WEB,DNS 和服务器,要求每个部门不能相互问,但每个部门都能访问企业内部服务器。请画出拓扑图,并使用模拟器配置。

// 草稿
Router>
Router>en
Router#config t
Router(config)#interface e0/0/0
Router(config-if)#no shut

Router(config-if)#int e0/0/0.1
Router(config-subif)#encapsulation dot1Q 2
Router(config-subif)#ip add
Router(config-subif)#ip address 192.168.10.1 255.255.255.0
Router(config-subif)#exit

Router(config-subif)#int e0/0/0.2
Router(config-subif)#encapsulation dot1Q 3
Router(config-subif)#ip address 192.168.20.1 255.255.255.0
Router(config-subif)#exit

Router(config-subif)#int ethernet 0/0/0.3
Router(config-subif)#encapsulation dot1Q 4
Router(config-subif)#ip address 192.168.30.1 255.255.255.0
Router(config-subif)#exit

Router(config-subif)#int e0/0/0.4
Router(config-subif)#encapsulation dot1Q 5
Router(config-subif)#ip address 192.168.40.1 255.255.255.0
Router(config-subif)#exit

总结

配置IP时一定要配网关
