四、广域网技术

1 广域网基本概念

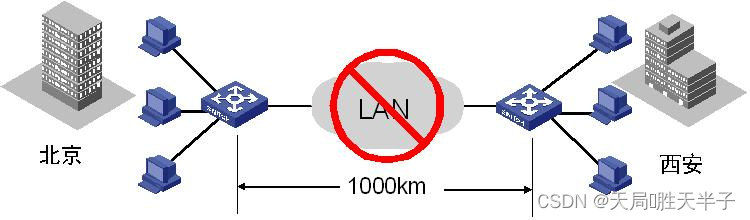

1.1 局域网的不足

        以太网等局域网技术无法支持远程传输；企图通过大量设备级连将局域网扩展到超远距离是不现实的；即使可以扩展局域网的范围，但普通组织没有专用的长距离线路

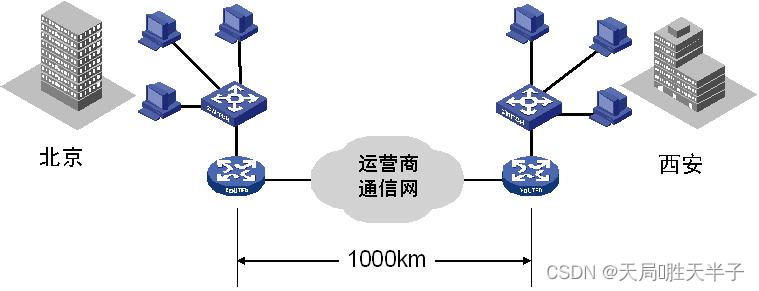

1.2  广域网的作用

        基于电信运营商的通信网络设施建立远程连接；在相距遥远的局域网之间建立连接性

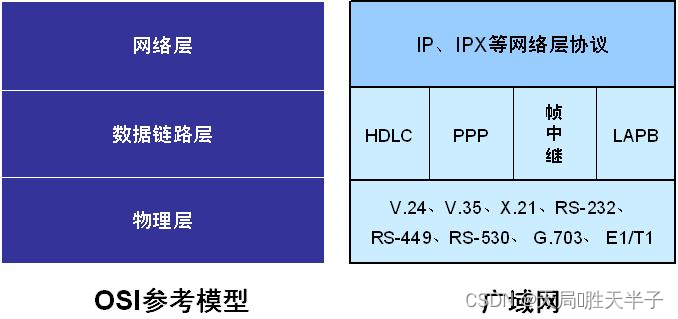

1.3  广域网与OSI参考模型

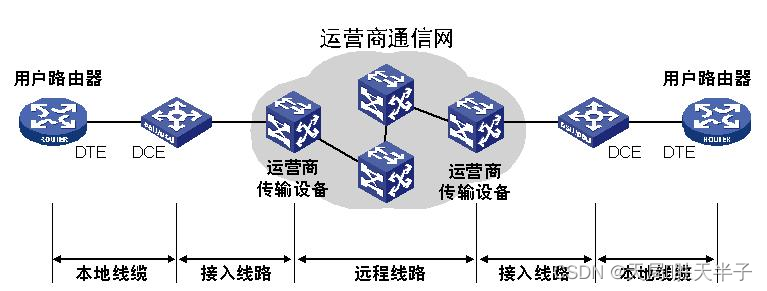

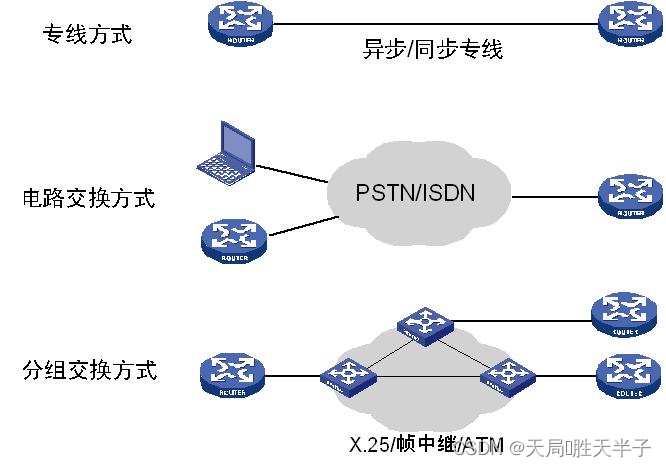

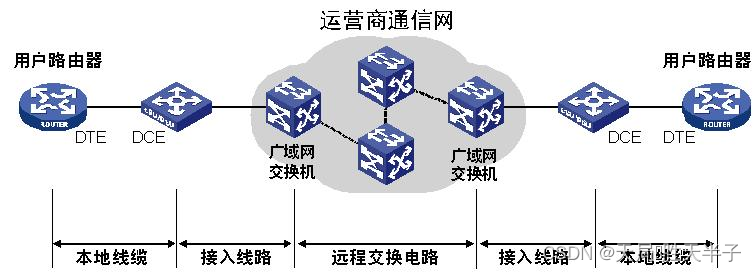

1.4  广域网连接方式

2 点到点广域网技术介绍

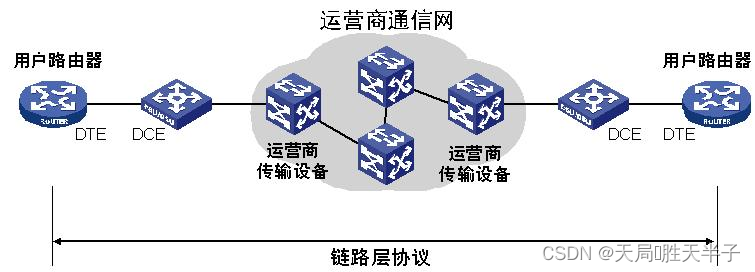

2.1 专线连接模型

        点到点永久性独占线路，固定带宽；典型技术：异步模拟专线、同步数字专线； 链路层常使用SDLC、HDLC、PPP等

2.2 电路交换连接模型

         按需拨号建立连接，独占线路，带宽固定；典型技术：PSTN、ISDN；链路层通常采用PPP

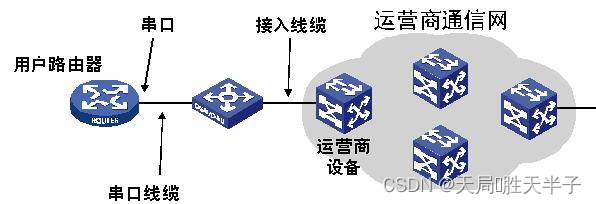

2.3 常用接口和线缆

2.3.1 接口和线缆

        V.24、V.35、X.21、RS-232、RS-449、RS-530、RJ-11、RJ-45、双绞线

2.3.2 设备

        调制解调器、同步CSU/DSU等

2.4 链路层协议

         在点到点连接中，链路层协议通常运行于端系统之间;常用链路层协议包括HDLC、PPP、SLIP、SDLC等

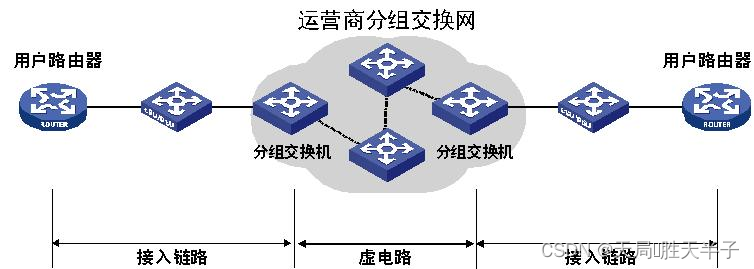

3 分组交换广域网技术介绍——分组交换连接模型

        一个端系统设备可以通过虚电路连接到多个通信对端;典型技术：X.25、帧中继、ATM

4 配置PPP

4.1 PPP概述

4.1.1 PPP基本概念

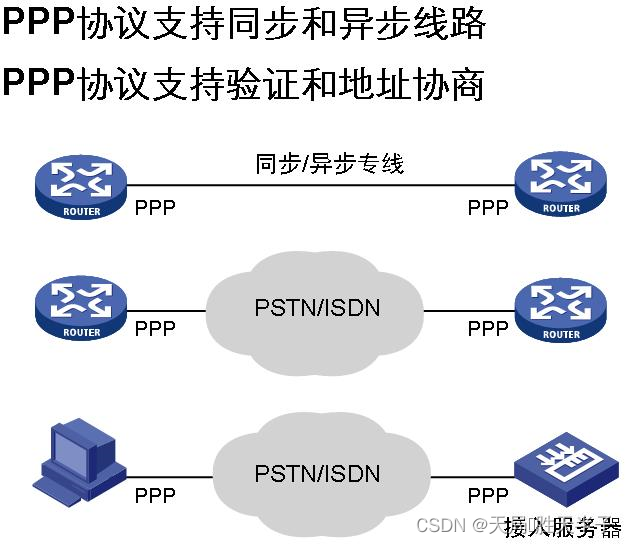

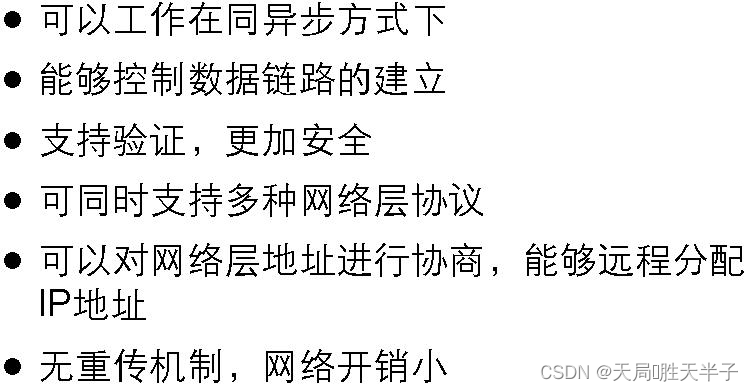

4.1.2 PPP的特点

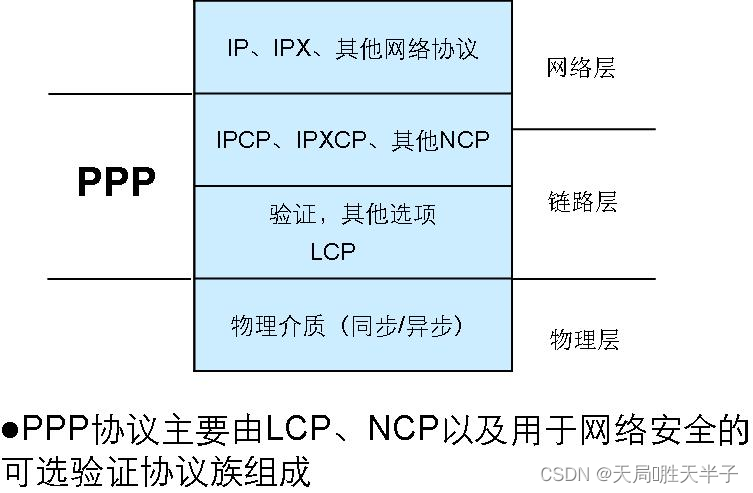

4.1.3 PPP协议的组成

4.2 PPP会话

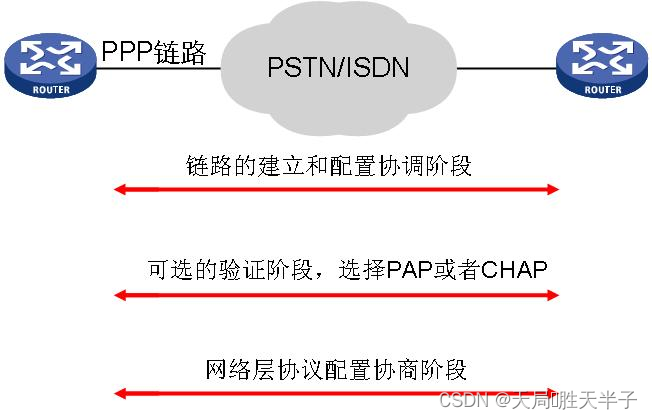

4.2.1 PPP会话建立过程

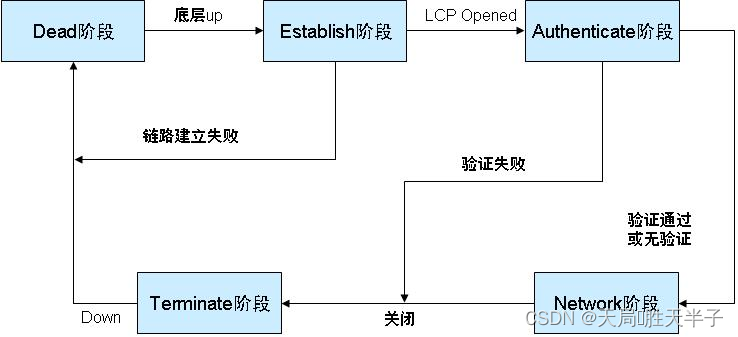

 4.2.2 PPP会话流程

4.3 PPP验证

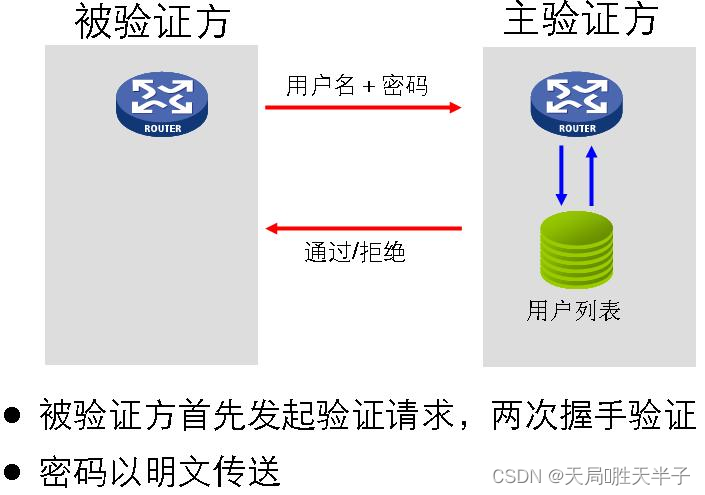

4.3.1 PAP验证

 4.3.2 CHAP验证

 4.3.3 PPP验证对比

        PAP是两次握手，CHAP是三次握手;PAP密码以明文方式在链路上发送，缺乏安全性;CHAP只在网络上传输用户名，而并不传输用户密码;PAP和CHAP都支持双向身份验证

4.4 配置PPP

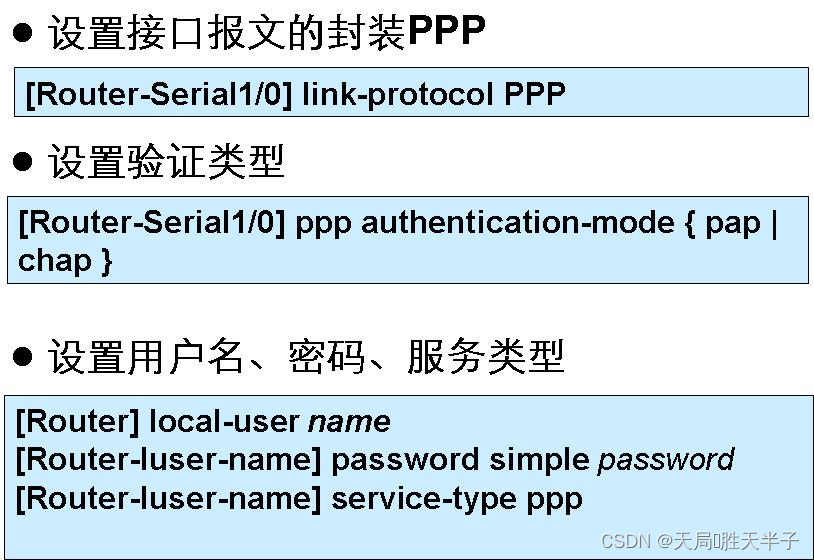

4.4.1 PPP基本配置

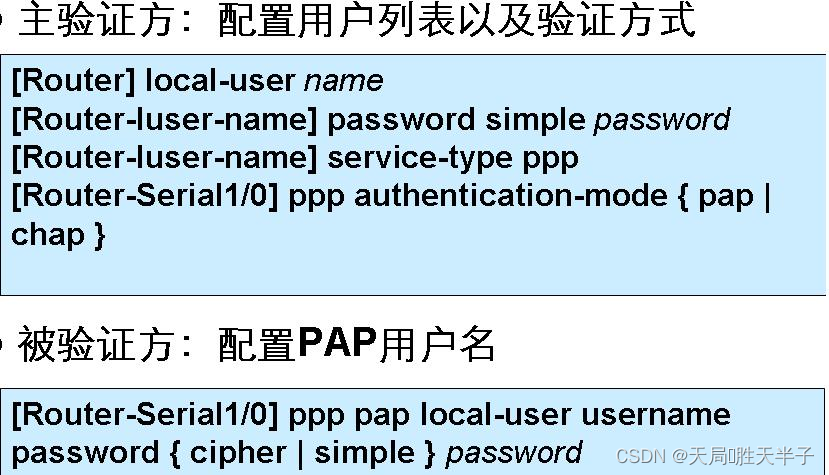

 4.4.2 配置PAP验证

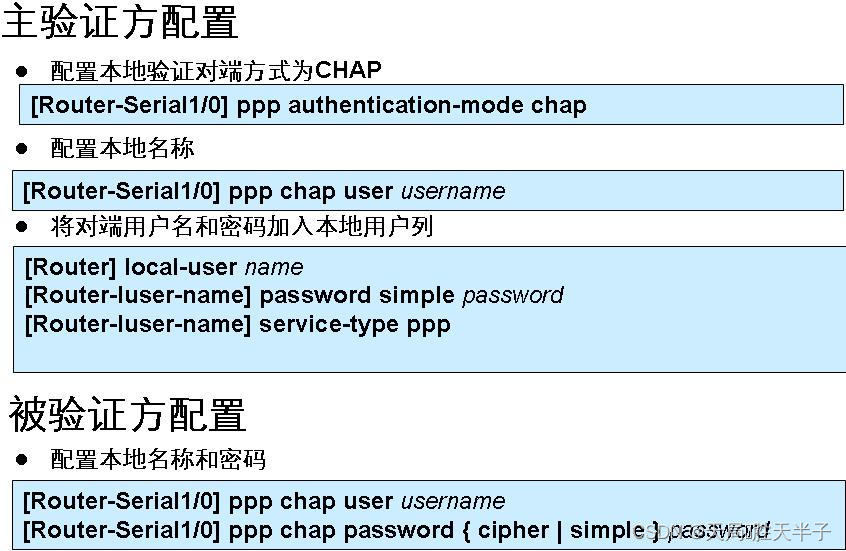

4.4.3 配置CHAP验证

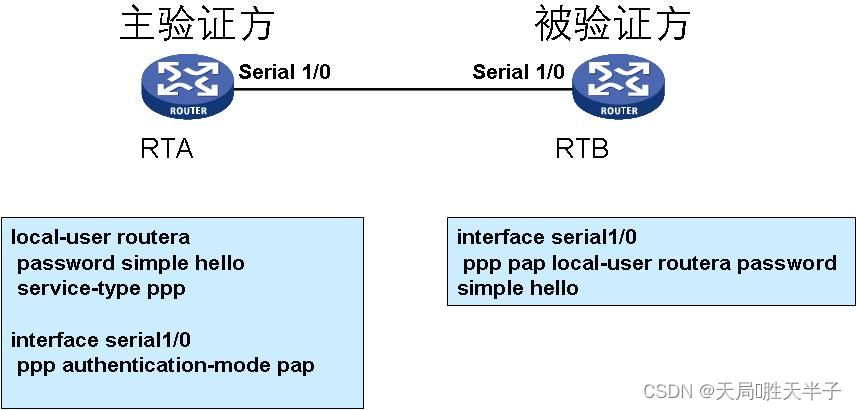

  4.4.4 PAP验证配置示例

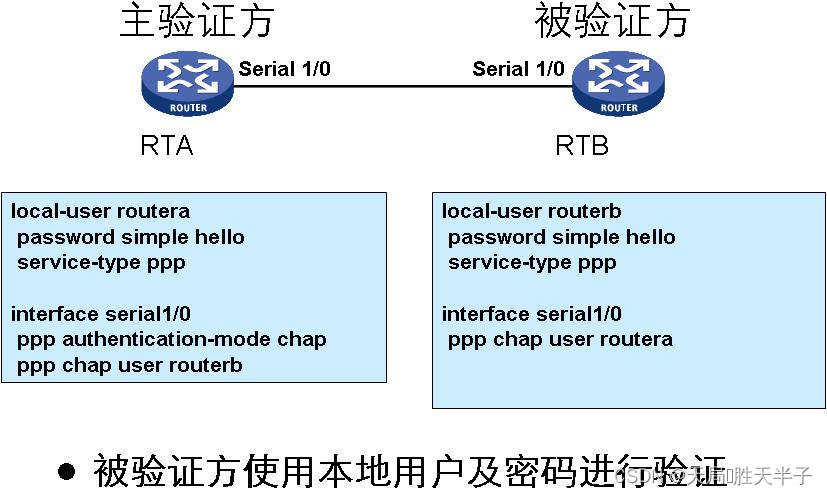

4.4.5 CHAP验证配置示例一

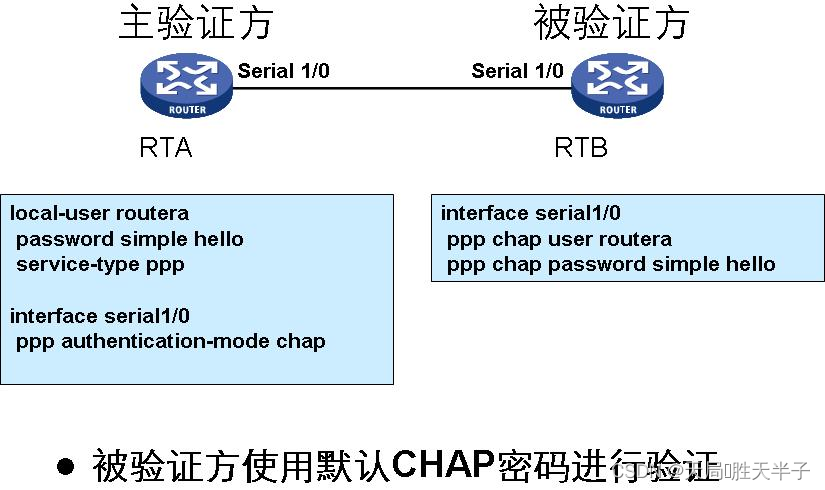

  4.4.6 CHAP验证配置示例二

 4.5 PPP 、MP

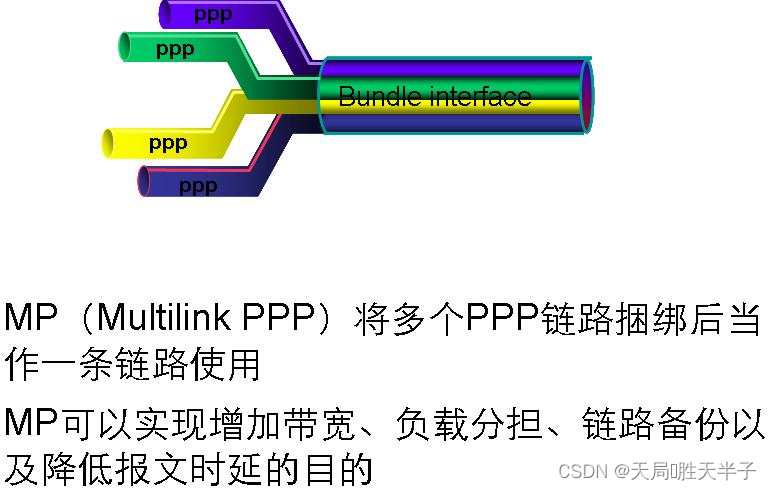

 4.5.1 PPP MP简介

4.5.2 PPP MP实现方式

         一种是通过配置虚拟模板接口（Virtual-Template，VT）来实现MP：可利用用户名确定捆绑;一个VT接口可派生多个捆绑

        一种是利用MP-Group接口实现MP：Mp-Group是MP专用接口，一个MP-group只能对应一个绑定

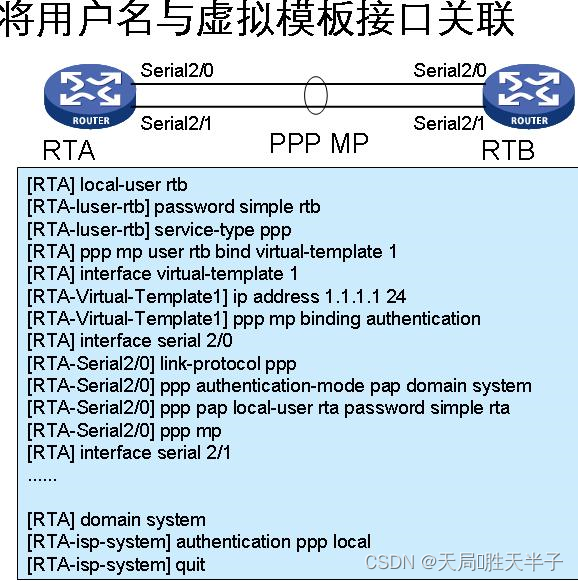

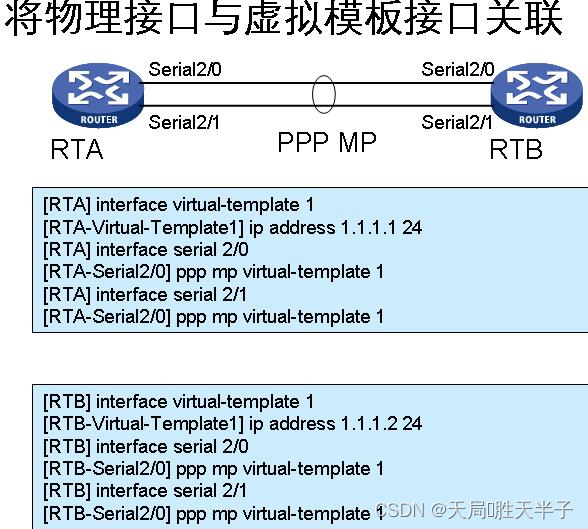

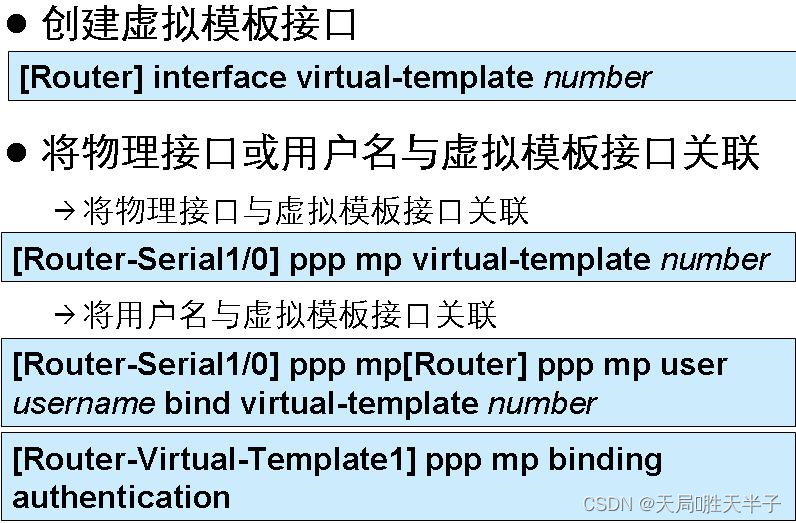

4.5.3  虚拟模板方式配置PPP MP

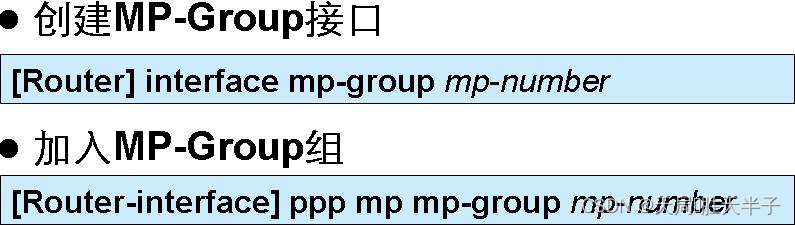

4.5.4 MP-Group方式配置PPP MP

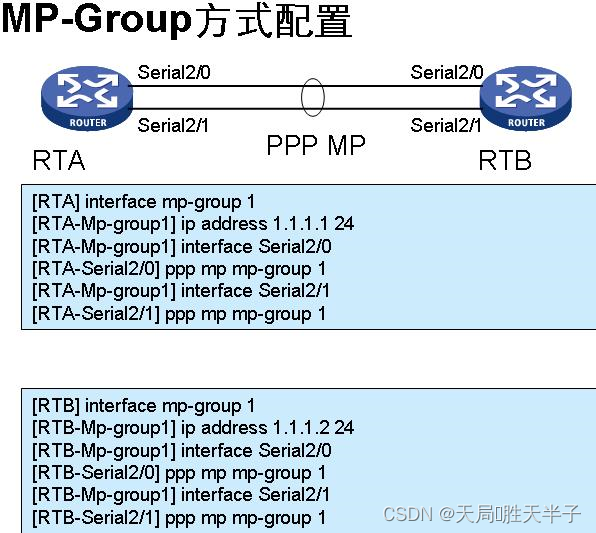

  4.5.5 PPP MP配置示例一

4.5.6 PPP MP配置示例二



   4.5.7 PPP MP配置示例三

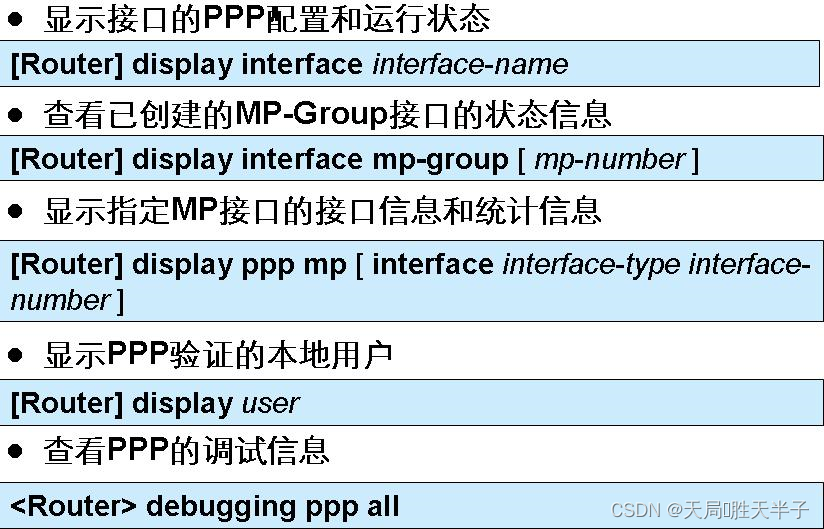

4.6 PPP显示与调试

5 配置帧中继

5.1 帧中继协议概述

5.1.1 帧中继介绍

        帧中继（Frame Relay）是一种快速分组交换技术；帧中继只完成链路层核心功能； 帧中继是一种统计复用协议。

5.1.2 帧中继协议特点

        帧中继协议以帧的形式传递数据信息；帧中继协议是面向连接的交换技术； 帧中继可以在一条物理链路上提供多条虚电路；帧中继链路层完成统计复用、帧透明传输和错误检测等功能；帧中继提供一套合理的带宽管理和防止拥塞的机制 。

5.2 帧中继基本原理

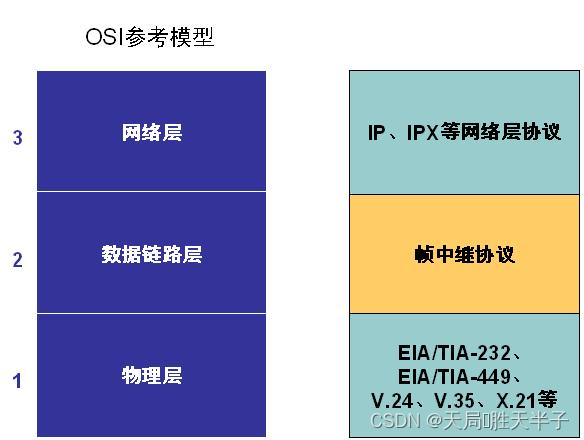

5.2.1帧中继协议栈

 5.2.2 帧中继基本概念

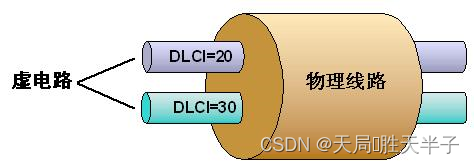

 5.2.3 帧中继虚电路

        在同一个物理连接上可以复用多条虚电路

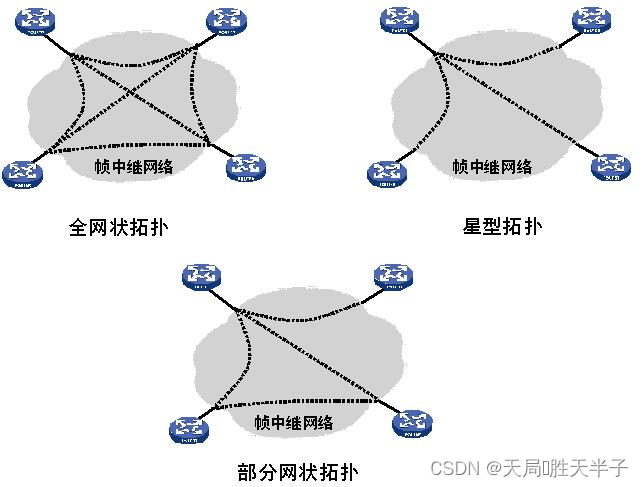

5.2.4 帧中继网络拓扑

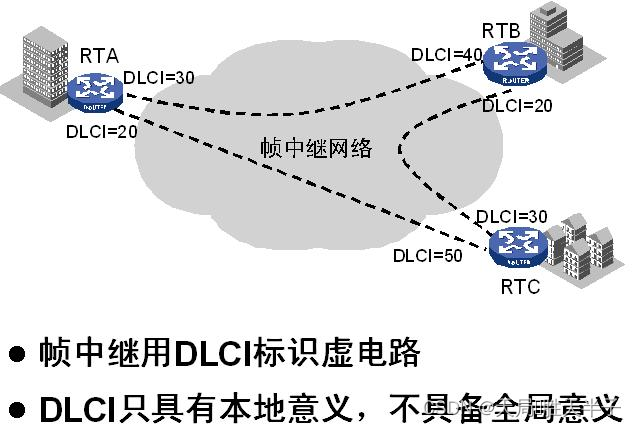

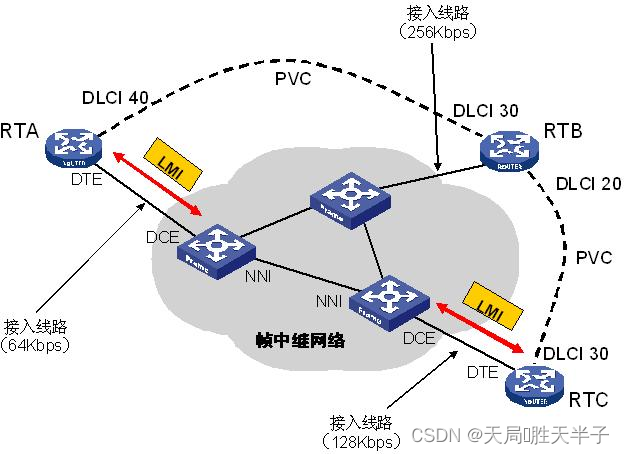

5.2.5 帧中继数据链路标识

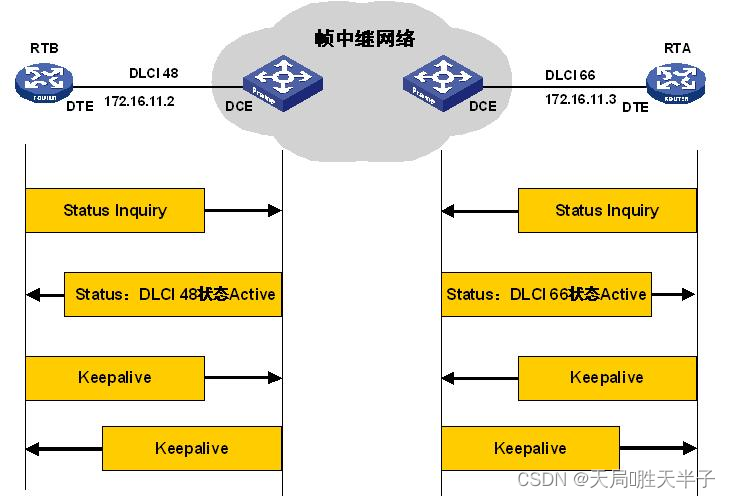

5.2.6 LMI

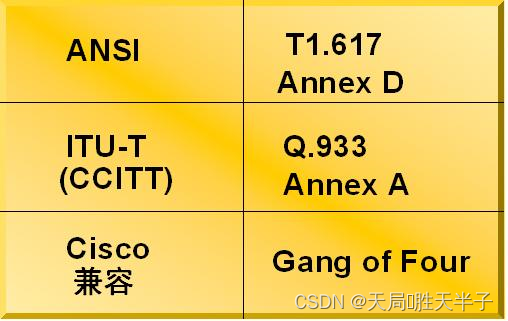

5.2.7 LMI协议标准

         系统支持三种标准的LMI协议;DTE和DCE必须采用相同的LMI协议

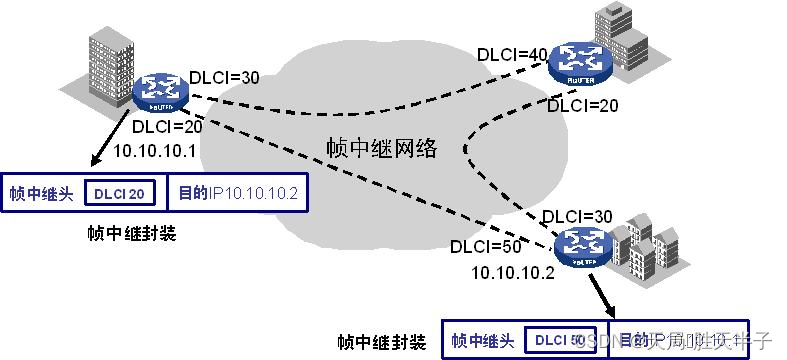

5.2.8 帧中继地址映射

        帧中继地址映射是把对端设备的协议地址与对端设备的帧中继地址（本地的DLCI）关联起来；映射可以通过静态配置或Inverse ARP建立

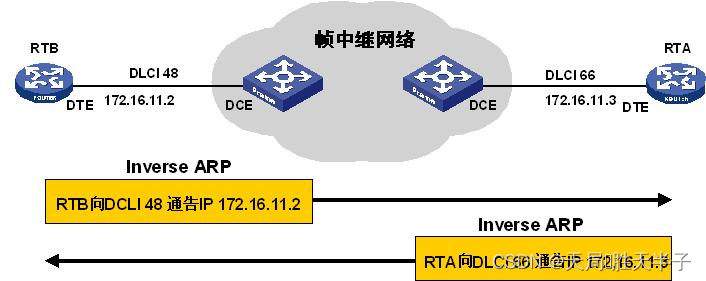

 5.2.9 Inverse ARP

        通过Inverse ARP可以自动发现对端路由器的网络地址，从而简化了帧中继的配置

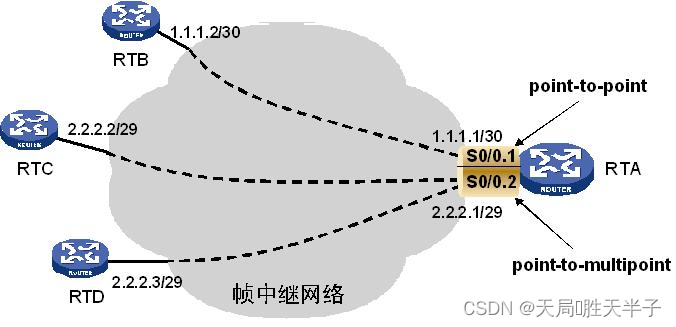

5.2.10 帧中继子接口

         可以为帧中继物理接口配置点到点（point-to-point）和点到多点（point-to-multipoint）两种子接口

5.3 配置帧中继

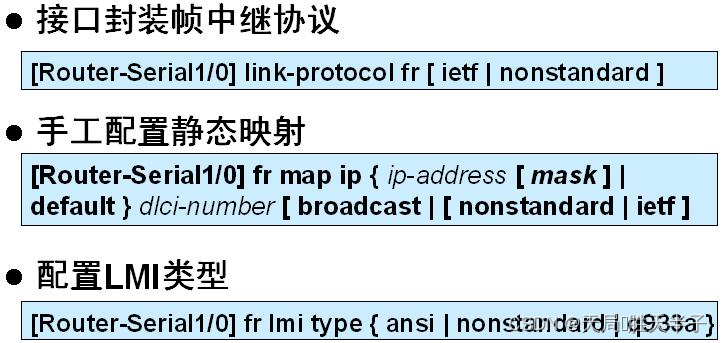

5.3.1 帧中继基本配置命令

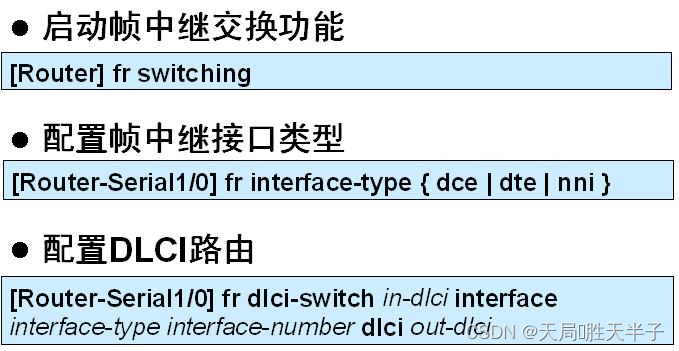

5.3.2 配置帧中继交换

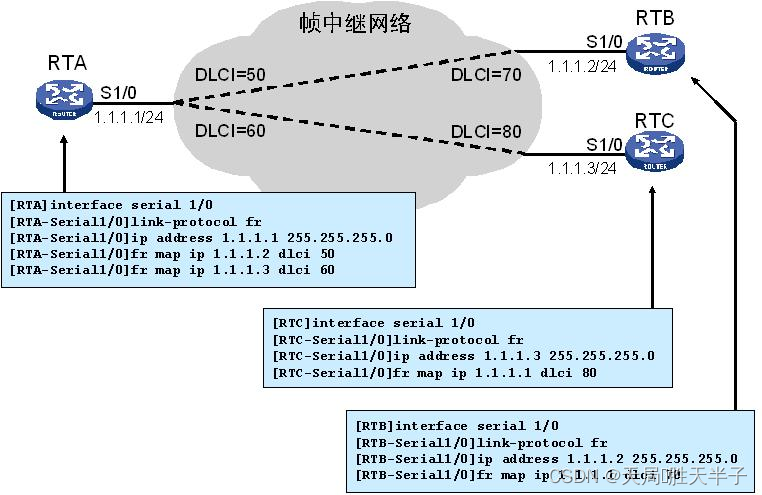

 5.3.3 帧中继配置示例

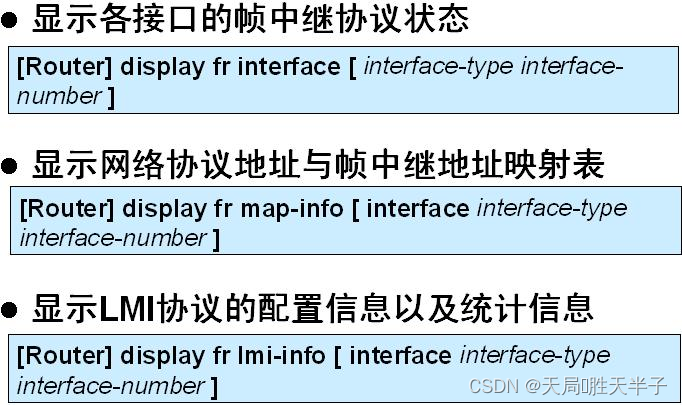

5.3.4 帧中继显示与调试

5.4 帧中继与RIP

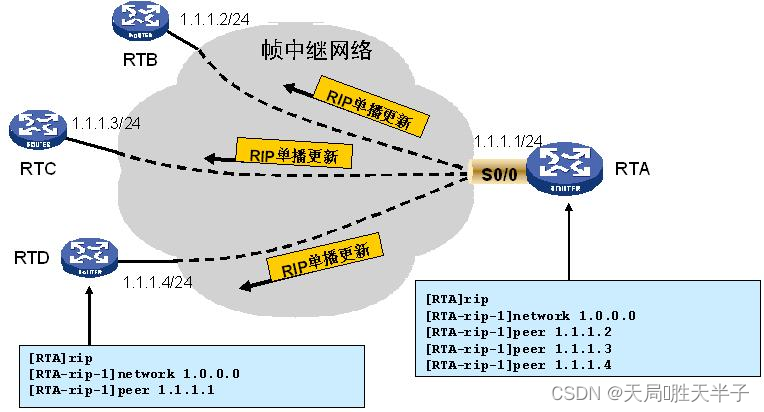

5.4.1 配置RIP peer

        帧中继网络不支持RIP更新的广播发送 需要在路由器上配置各个RIP邻居路由器的IP地址，以便通过单播发送更新

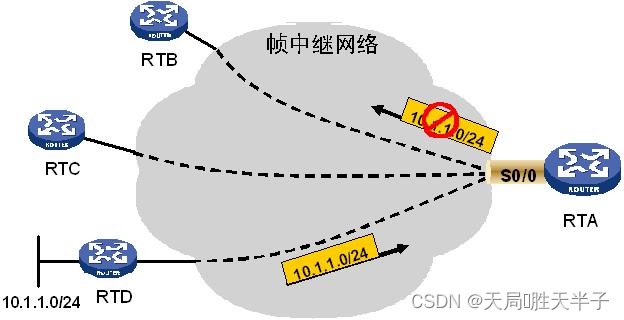

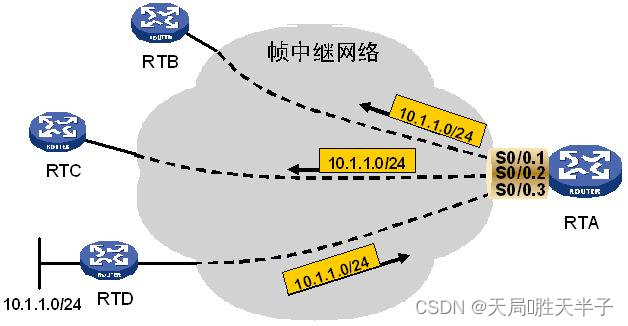

 5.4.2 帧中继与水平分割

        水平分割导致RTA不会把RTD发来的路由告知RTB和RTC

        关闭水平分割可能导致环路

        解决方案：为每个虚电路配置子接口
