西门子S7-300PLC ModbusTCP通讯方法

西门子S7-300PLCModbusTCP通讯网关WTGNet-S7MPI

1.1、S7-300PLC内部寄存器地址与MODBUS地址对应表

Modbus地址表
▼

Modbus地址	PLC内部寄存器地址	数据类型	计算公式	MODBUS功能号	指令数
000001~	Q0.0~	位	Qm.n = 000001 + m*8 + n ①	FC1（读线圈）	S7-200：119
					S7-300：784
050001~	M0.0~		Mm.n = 050001 + m*8 + n	FC5（写线圈）	FC5：1
100001~	I0.0~		Im.n = 100001 + m*8 + n	FC2（读输入）	S7-200：119
					S7-300：784
400001~	DBx.DBW0~	字	DB1.DBWm = 400001   + m/2，m为偶数 ②	FC3（读乘法寄存器）	FC3：111
				FC16（写乘法寄存器）	FC16：111
450001~	MW0~		MWm= 450001 + m/2，m为偶数	FC6（写单一乘法寄存器）	FC6：1

注释说明：

①：如Q1.5,其对应的modbus地址为：Q1.5=000001+8*1+5=000014;
②：如DB1.DBW100,其对应的modbus地址为：DB1.DBW100=400001+100/2=400051;
默认情况下：modbus地址区的400001-450000对应西门子300PLC的DB1数据块，这里也可以自由指定对应多个DB数据块，通过WTGLink 工具修改：

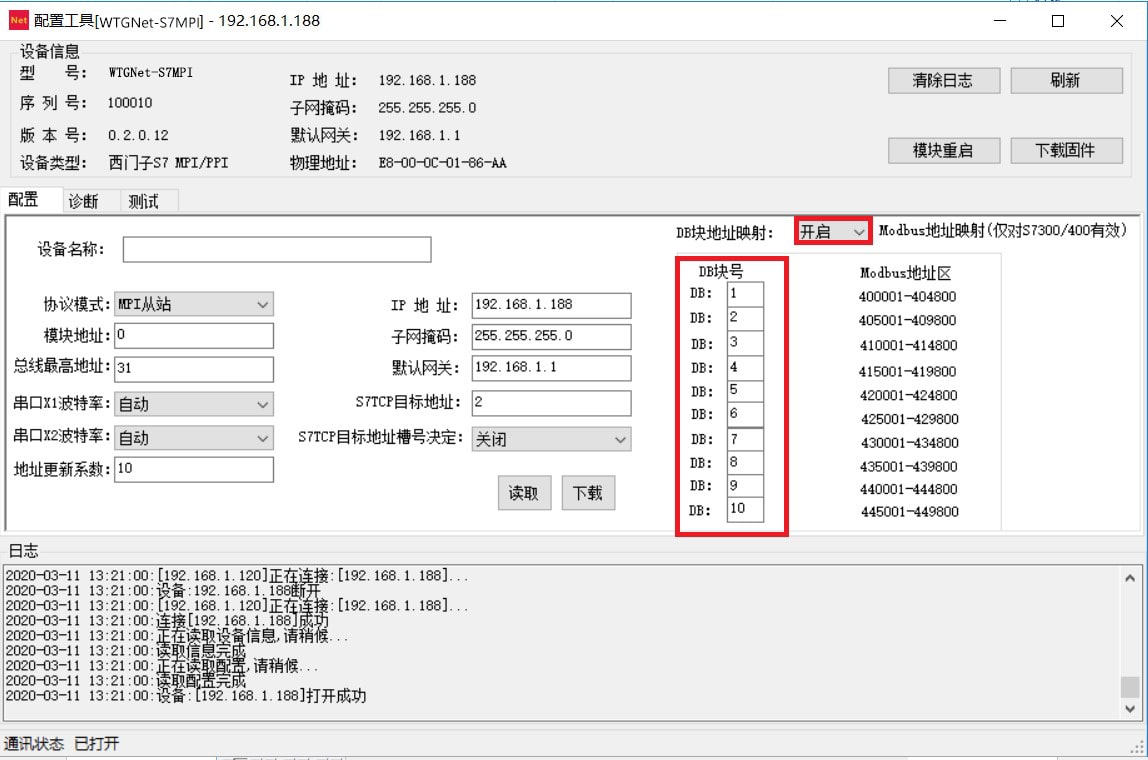

将【DB块地址映射】开启，并指定DB块号与modbus地址区的对应关系；
如DB2.DBW100,其对应的modbus地址为：DB2.DBW100=405001+100/2=405051;

1.2、ModScan32测试

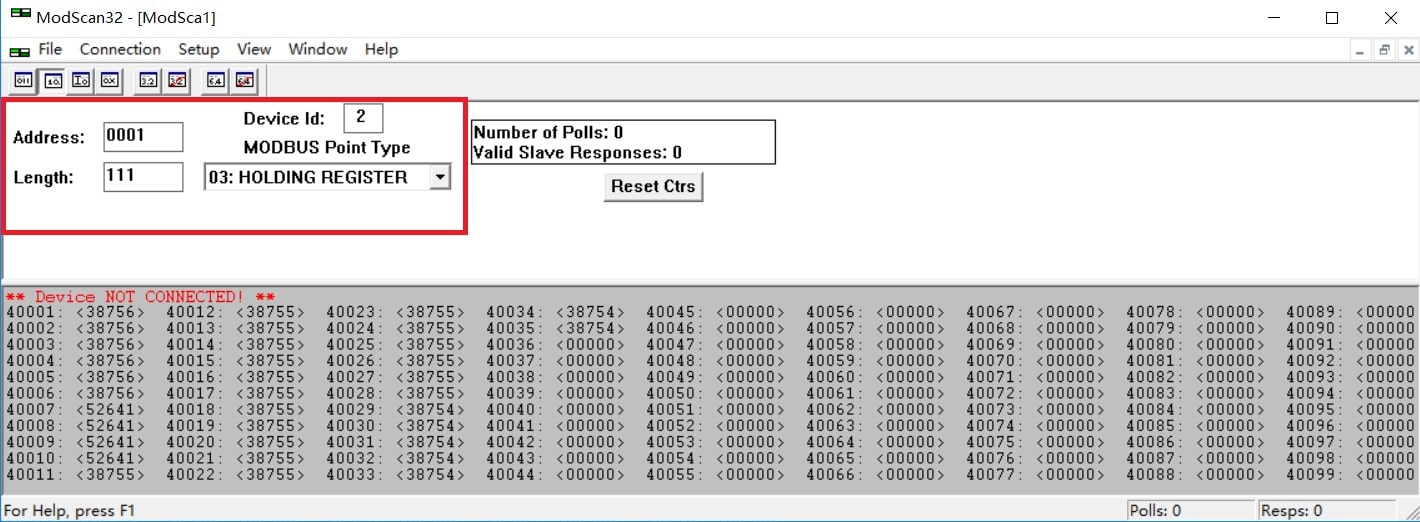

打开软件，设置需要测试的数据，例如：读取400001开始的111个字，设置如下：

选择菜单栏【Connection】--Connect，在对话框中的【IP Address】处输入数据采集网关的IP地址，点击【OK】按钮；

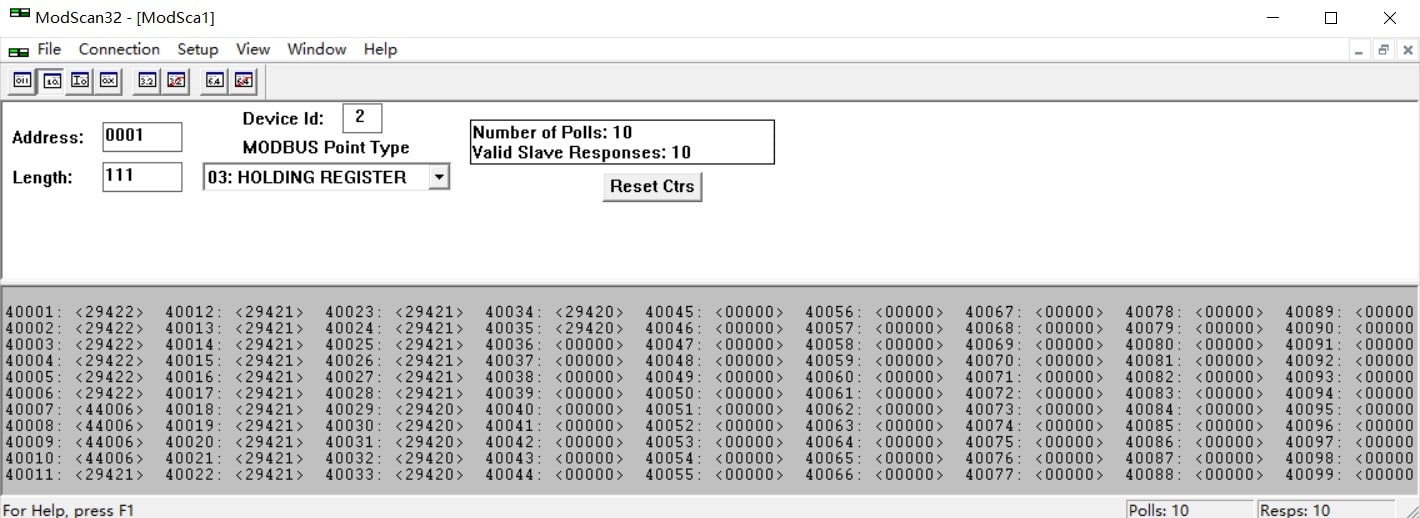

测试正常的画面如下：
