（个人笔记）

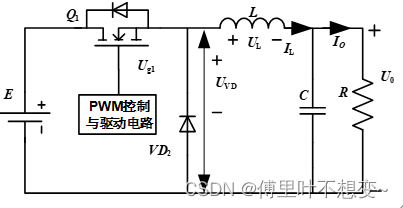

BUCK电路（降压）
开通时： U L + = E − U 0 = L d i l d t = L Δ I L + T o n U_{L+}=E-U_0=L\frac{\mathrm{di_l}}{\mathrm{d_t}}=L\frac{\Delta I_{L+}}{T_{on}} UL+=E−U0=Ldtdil=LTonΔIL+
关断时： U L − = − U 0 = L d i l d t = L Δ I L − T o f f U_{L-}=-U_0=L\frac{\mathrm{di_l}}{\mathrm{d_t}}=L\frac{\Delta I_{L-}}{T_{off}} UL−=−U0=Ldtdil=LToffΔIL−
∵ Δ I L + = − Δ I L − \because\Delta I_{L+}=-\Delta I_{L-} ∵ΔIL+=−ΔIL−
∴ ( E − U 0 ) t o n = U 0 t o f f \therefore (E-U_0)t_{on}=U_0t_{off} ∴(E−U0)ton=U0toff
∴ U 0 = E t o n t o n + t t o f f = E D \therefore U_0=E\frac{t_{on}}{t_{on}+t_{toff}}=ED ∴U0=Eton+ttoffton=ED

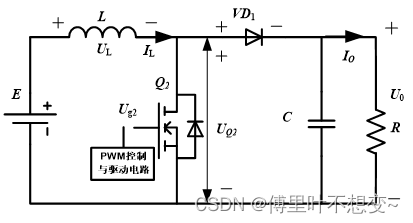

Boost电路（升压）
开通时： U L + = E = L d i l d t = L Δ I L + T o n U_{L+}=E=L\frac{\mathrm{di_l}}{\mathrm{d_t}}=L\frac{\Delta I_{L+}}{T_{on}} UL+=E=Ldtdil=LTonΔIL+
关断时： U L − = E − U 0 = L d i l d t = L Δ I L − T o f f U_{L-}=E-U_0=L\frac{\mathrm{di_l}}{\mathrm{d_t}}=L\frac{\Delta I_{L-}}{T_{off}} UL−=E−U0=Ldtdil=LToffΔIL−
∵ Δ I L + = − Δ I L − \because\Delta I_{L+}=-\Delta I_{L-} ∵ΔIL+=−ΔIL−
∴ E t o n = ( U 0 − E ) t o f f \therefore Et_{on}=(U_0-E)t_{off} ∴Eton=(U0−E)toff
∴ U 0 = E ( 1 + t o n t t o f f ) \therefore U_0=E(1+\frac{t_{on}}{t_{toff}}) ∴U0=E(1+ttoffton)
附：伏秒法则：
开通时电感电压 ∗ * ∗开通时间=关断时电感电压 ∗ * ∗关断时间
∴ V i ∗ t o n = ( V o + V d − V i ) ∗ t o f f \therefore V_i*t_{on}=(V_o+V_d-V_i)*t_{off} ∴Vi∗ton=(Vo+Vd−Vi)∗toff
