Verilog学习之数据大小端转换设计

---

前言

今天我们做的是第十道题——使用函数实现数据大小端转换，这道题其实也比较简单，就是逆向输出一个数据，但我们需要知道如何去定义一个函数并合理的调用它。接下来让我们看看如何去写这道题。使用函数实现数据大小端转换

---

一、题目描述

在数字芯片设计中，经常把实现特定功能的模块编写成函数，在需要的时候再在主模块中调用，以提高代码的复用性和提高设计的层次，分别后续的修改。

请用函数实现一个4bit数据大小端转换的功能。实现对两个不同的输入分别转换并输出。

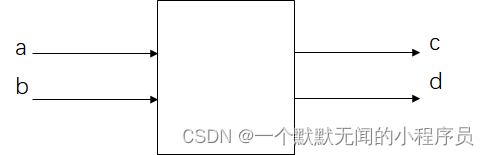

程序的接口信号图如下：

输入描述：
clk：系统时钟
rst_n：异步复位信号，低电平有效
a,b：4bit位宽的无符号数

输出描述：
c,d：8bit位宽的无符号数

二、实现思路

1.函数的概念

在 Verilog 中，可以利用任务（关键字为 task）或函数（关键字为 function），将重复性的行为级设计进行提取，并在多个地方调用，来避免重复代码的多次编写，使代码更加的简洁、易懂。

函数只能在模块中定义，位置任意，并可以在模块的任何地方引用，但作用范围也局限于此模块。函数主要有以下几个特点：
1）不含有任何延迟、时序或时序控制逻辑
2）至少有一个输入变量
3）只有一个返回值，且没有输出
4）不含有非阻塞赋值语句
5）函数可以调用其他函数，但是不能调用任务

Verilog 函数声明格式如下：

function [range-1:0]     function_id ;
	input_declaration ;
 	other_declaration ;
		procedural_statement ;
endfunction

函数在声明时，会隐式的声明一个宽度为 range、 名字为 function_id 的寄存器变量，函数的返回值通过这个变量进行传递。当该寄存器变量没有指定位宽时，默认位宽为 1。

函数通过指明函数名与输入变量进行调用。函数结束时，返回值被传递到调用处。

函数调用格式如下：

function_id(input1, input2, …);

2.具体思路

题中要求我们把数据的大小端进行转换，即将给出的4位宽数据逆向输出，所以我们的函数体也比较简单，一个for循环即可，用函数的返回值来存储逆向输出的数据，然后赋给我们的输出数据。

三、代码展示

`timescale 1ns/1ns
module function_mod(
    input clk,
    input rst_n,

	input [3:0]a,
	input [3:0]b,

	output [3:0]c,
	output [3:0]d
);
    assign c = rst_n?convert(a):0;
    assign d = rst_n?convert(b):0;

    function [3:0] convert;
        input [3:0] data_in;
        integer i;
            for (i=0;i<4;i=i+1)
                begin :converse
                    convert[i] = data_in[3-i];
                end
    endfunction

endmodule

---

总结

以上就是我在做这道题时的思路，以及代码的编写，如果还有更多更好的解法，欢迎读到这篇文章的朋友们在评论区告诉我，共同进步嘛。
