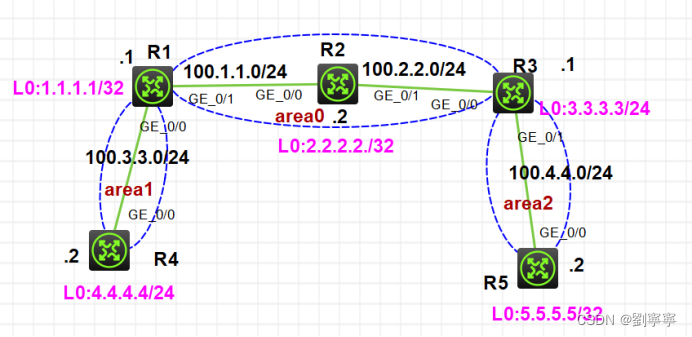

H3C实验 OSPF实验

配置R1

[R1]sys
[R1]int loo 0
[R1-LoopBack0]ip add 1.1.1.1 32
[R1]int g0/0
[R1-GigabitEthernet0/0]ip add 100.3.3.1 24
[R1]int g0/1
[R1-GigabitEthernet0/1]ip add 100.1.1.1 24

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 100.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]area 1
[R1-ospf-1-area-0.0.0.1]network 100.3.3.0 0.0.0.255

配置R2

[R2]sys
[R2]int loo 0
[R2-LoopBack0]ip add 2.2.2.2 32
[R2]int g0/1
[R2-GigabitEthernet0/1]ip add 100.2.2.2 24
[R2]int g0/0
[R2-GigabitEthernet0/0]ip add 100.1.1.2 24

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 100.1.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 100.2.2.0 0.0.0.255

配置R3
[R3]sys
[R3]int loo 0
[R3-LoopBack0]ip add 3.3.3.3 32
[R3]int g0/1
[R3-GigabitEthernet0/1]ip add 100.4.4.1 24
[R3]int g0/0
[R3-GigabitEthernet0/0]ip add 100.2.2.1 24

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 100.2.2.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]area 2
[R3-ospf-1-area-0.0.0.2]network 100.4.4.0 0.0.0.255

配置R4

[R4]sys
[R4]int loo 0
[R4-LoopBack0]ip add 4.4.4.4 32
[R4]int g0/0
[R4-GigabitEthernet0/0]ip add 100.3.3.2 24

[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 1
[R4-ospf-1-area-0.0.0.1]network 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.1]network 100.3.3.0 0.0.0.255

配置R5

[R5]sys
[R5]int loo 0
[R5-LoopBack0]ip add 5.5.5.5 32
[R5]int g0/0
[R5-GigabitEthernet0/0]ip add 100.4.4.5 24

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 2
[R5-ospf-1-area-0.0.0.2]network 5.5.5.5 0.0.0.0
[R5-ospf-1-area-0.0.0.2]network 100.4.4.0 0.0.0.255

检查是否全网互通

分析：检查 OSPF 是否全网互通，一个是检查邻居关系表，看邻居关系是否正常；另一个是检查路由表，看是否学习到全网路由
　　这里只展示 R1 的检查结果

检查 R1、R2 的邻居关系表

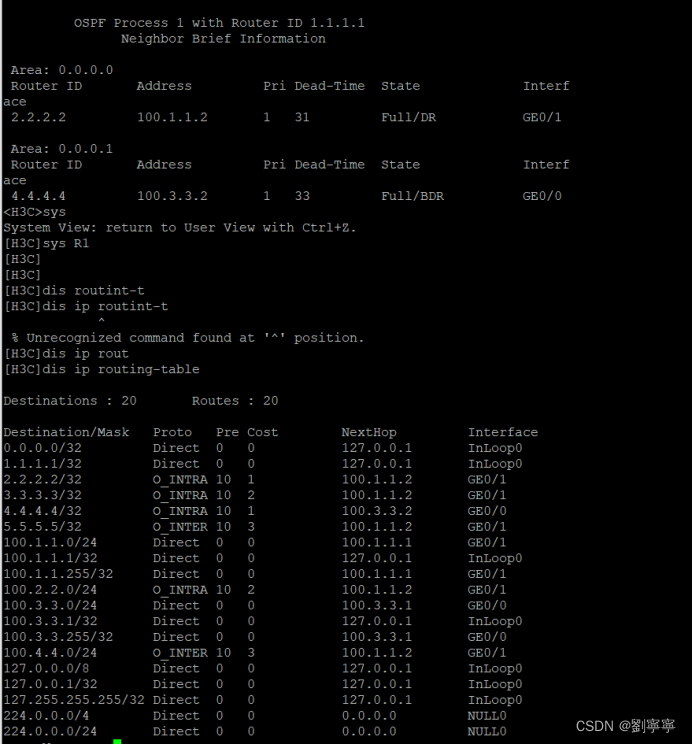

[R1]display ospf peer

可以看到，R1 分别和 R2 和 R4 建立了邻接关系，状态为 FULL，邻居关系正常

可以看到，R2 分别和 R1 和 R3 建立了邻接关系，状态为 FULL，邻居关系正常

R1

 R2

  [R1]display iprouting-table

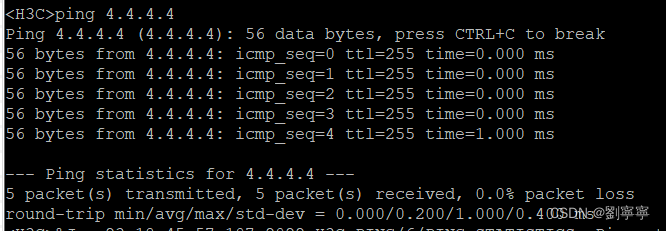

测试连通性（R5 ping R4）
