HCIP RIP 实验作业

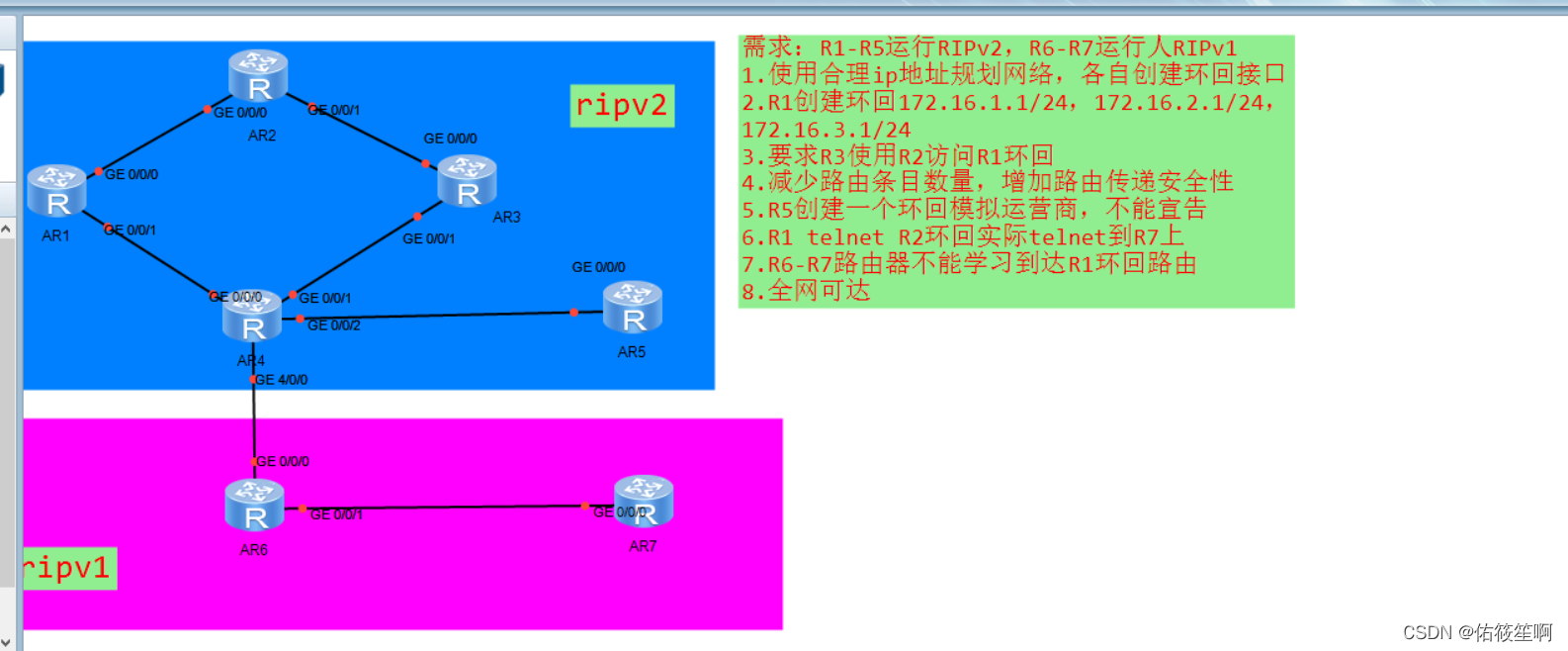

实验拓扑图以及实验要求：

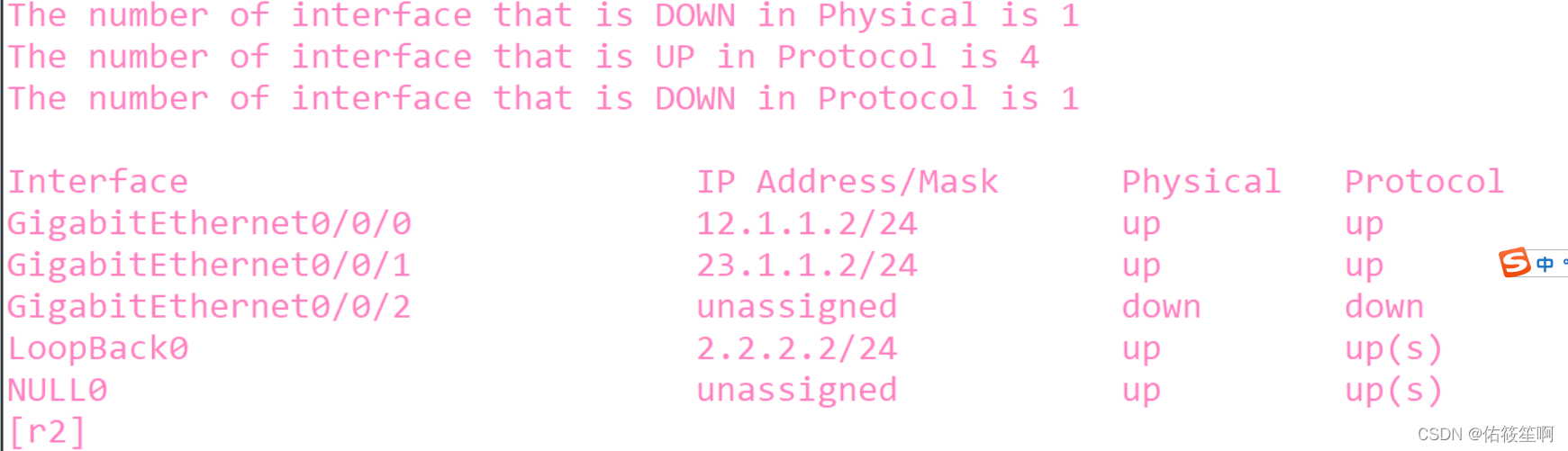

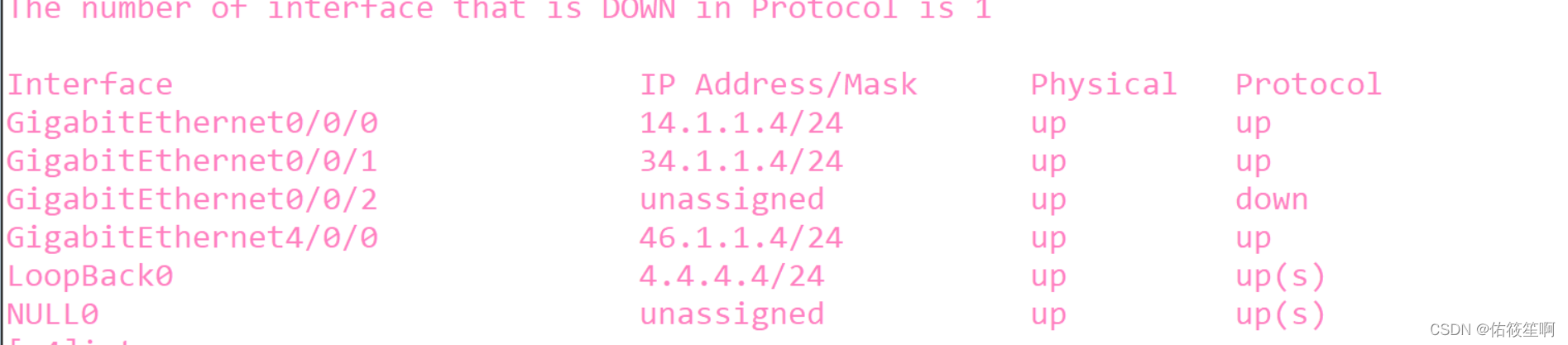

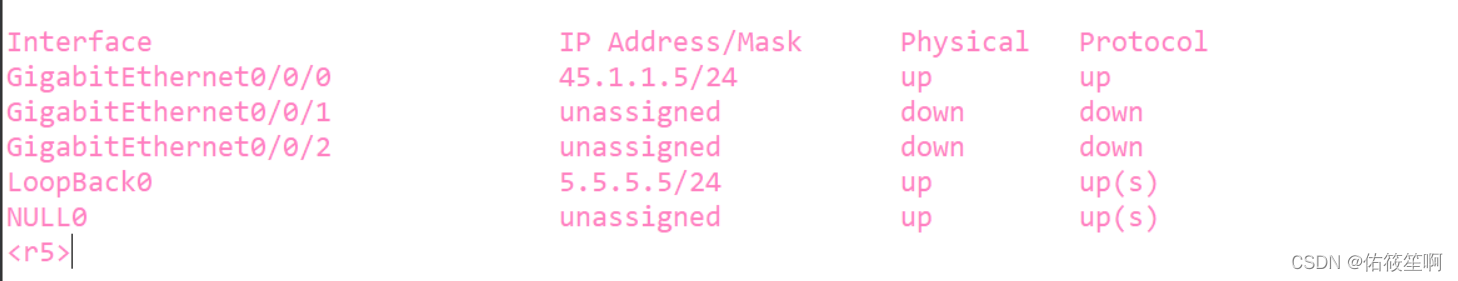

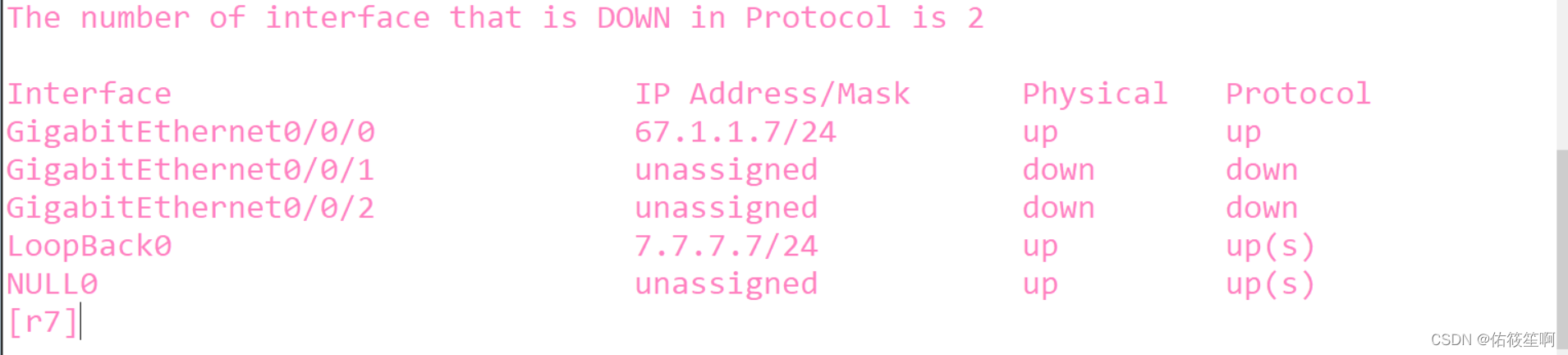

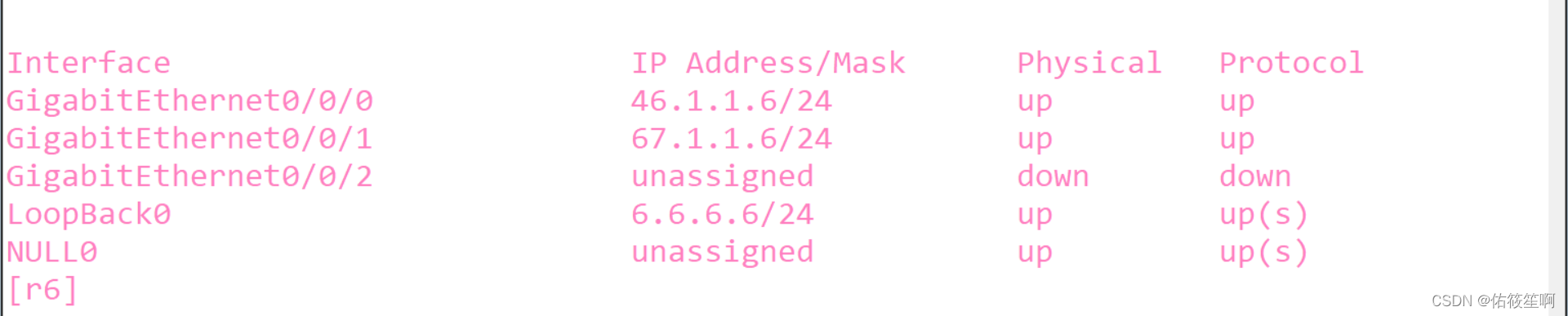

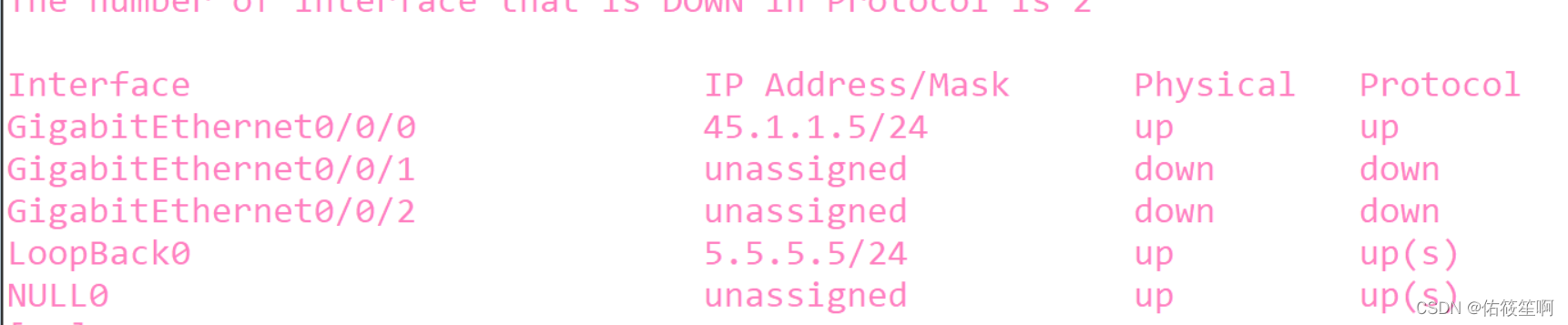

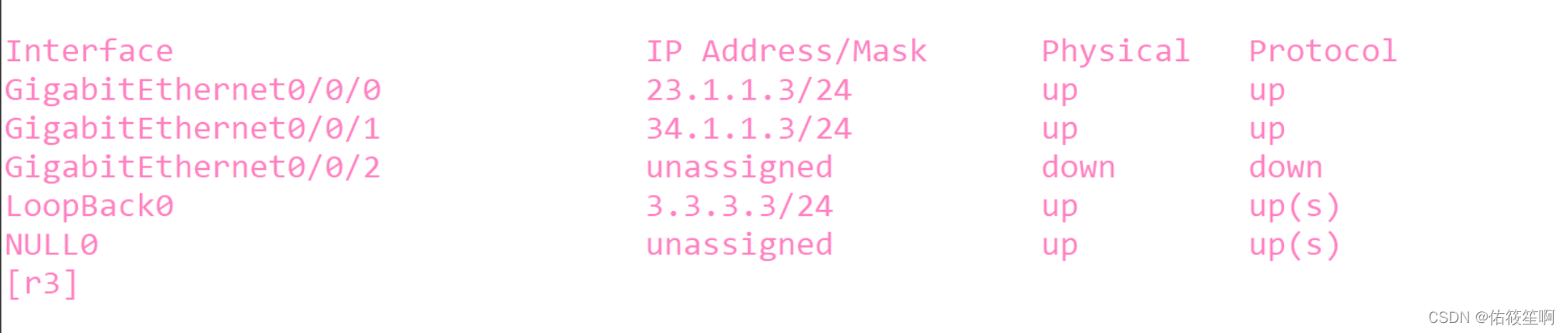

1.配置IP：

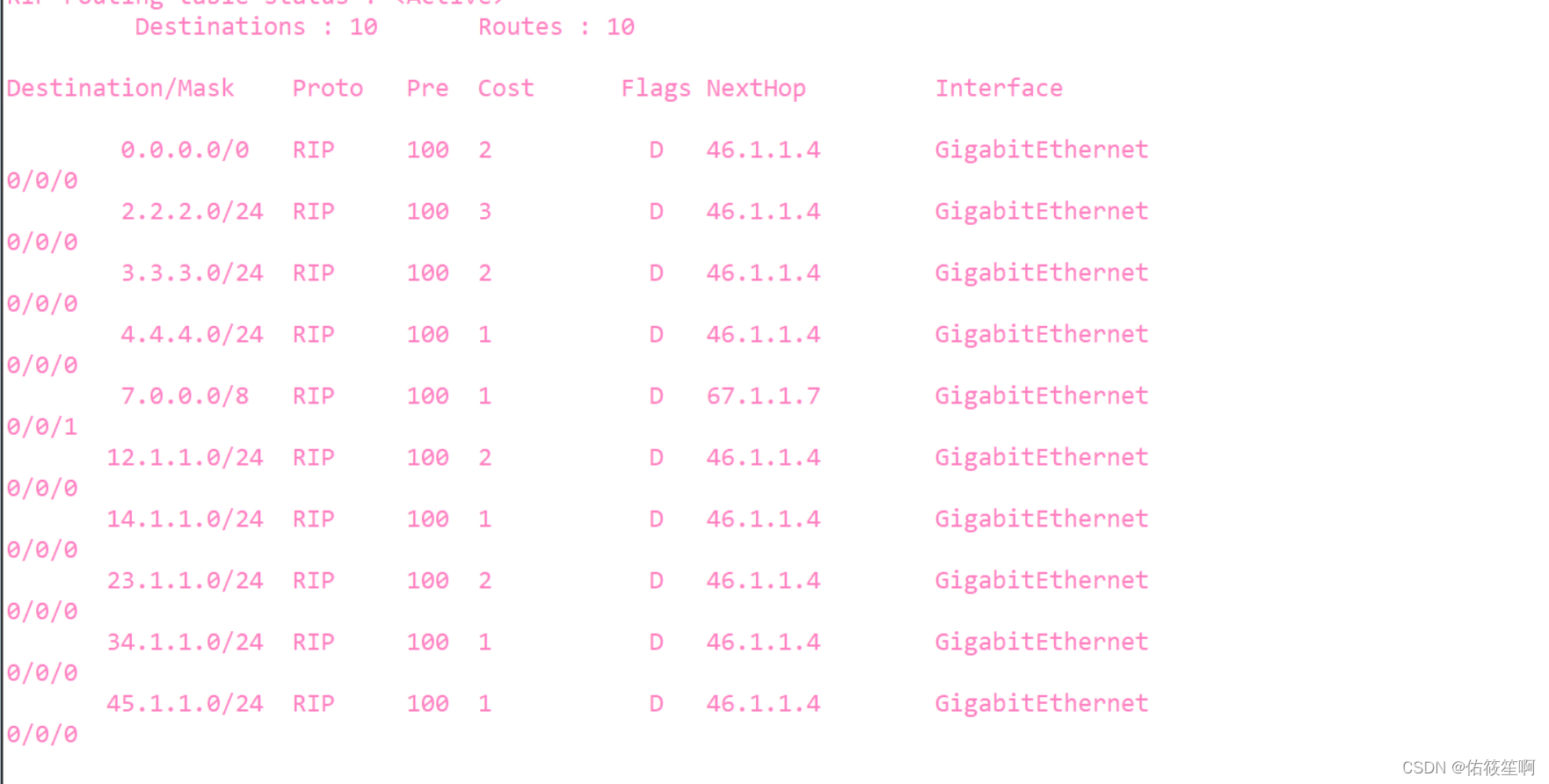

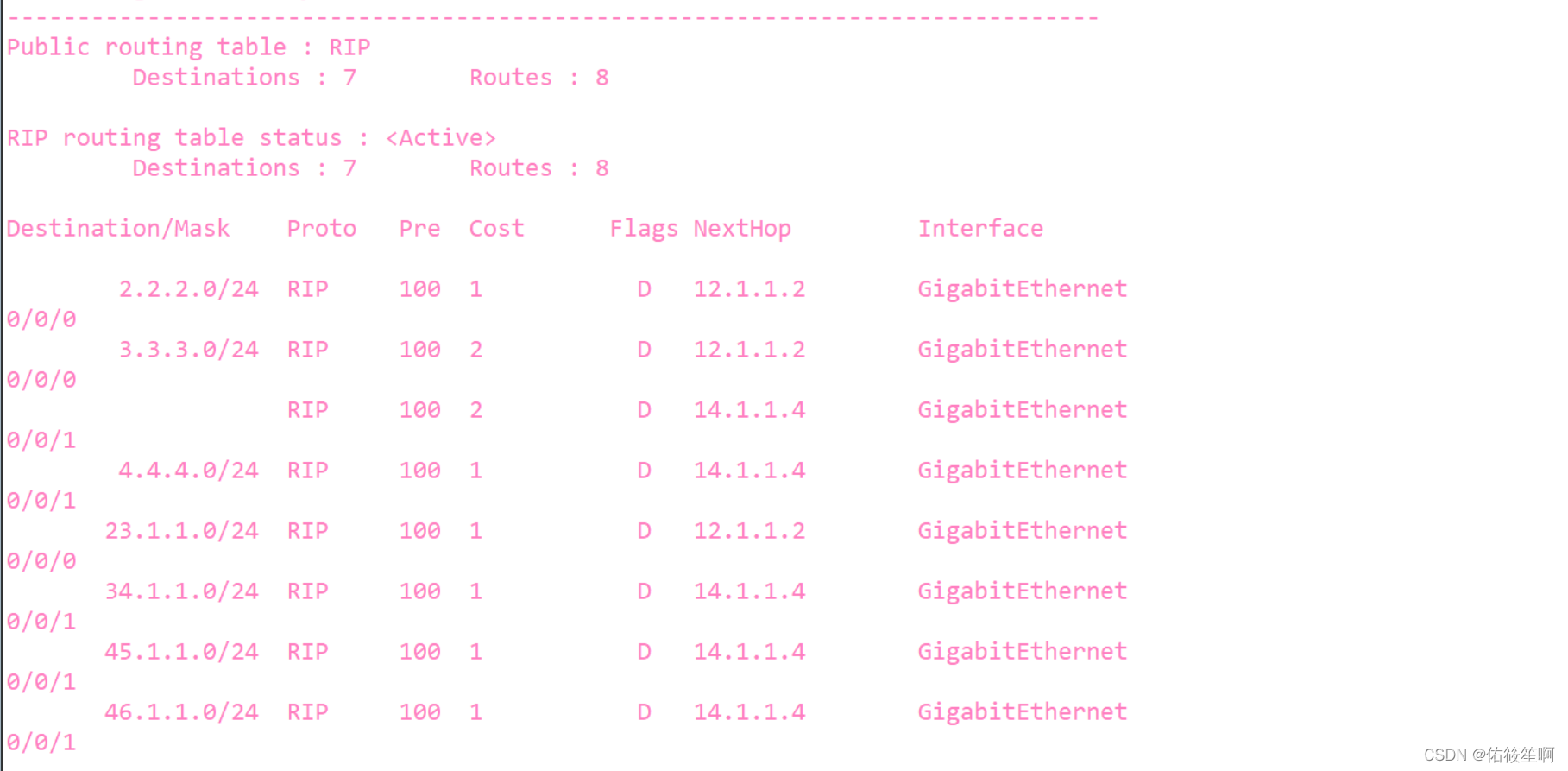

2.启用RIP协议：
因为都是差不多的操作，所以只截取了一张图

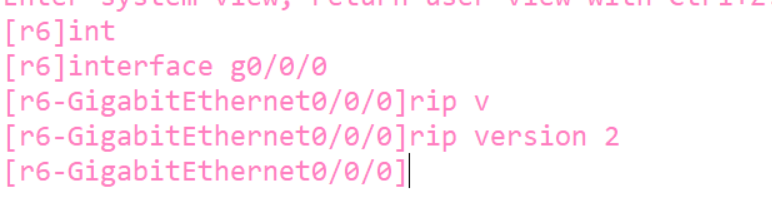

3.在R6入接口做ripv2，以便能够全网可达：

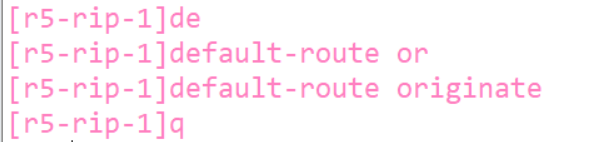

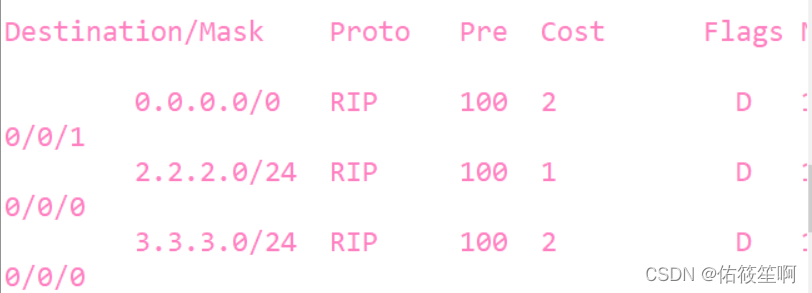

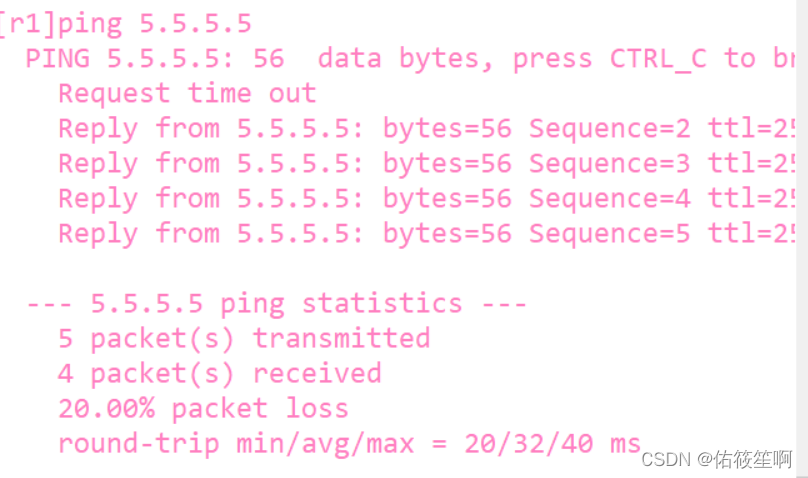

4.因为R5模拟运营商，不能被宣告，所以在R5上做缺省路由来使网络全网可达：

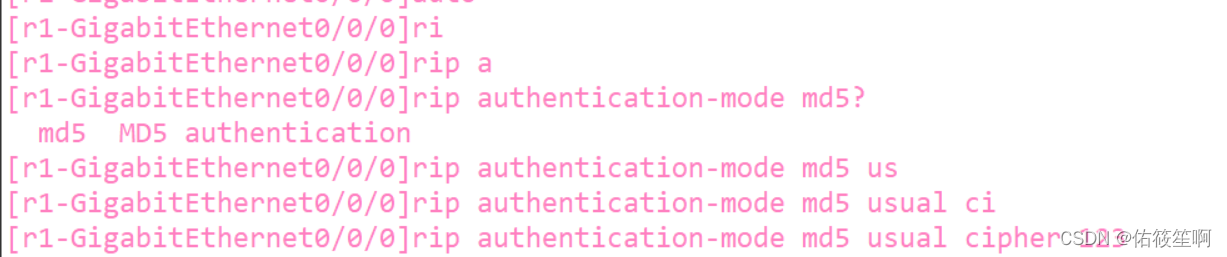

5.减少路由条目，以及认证
汇总后要做防环，我做了但是没有截图。

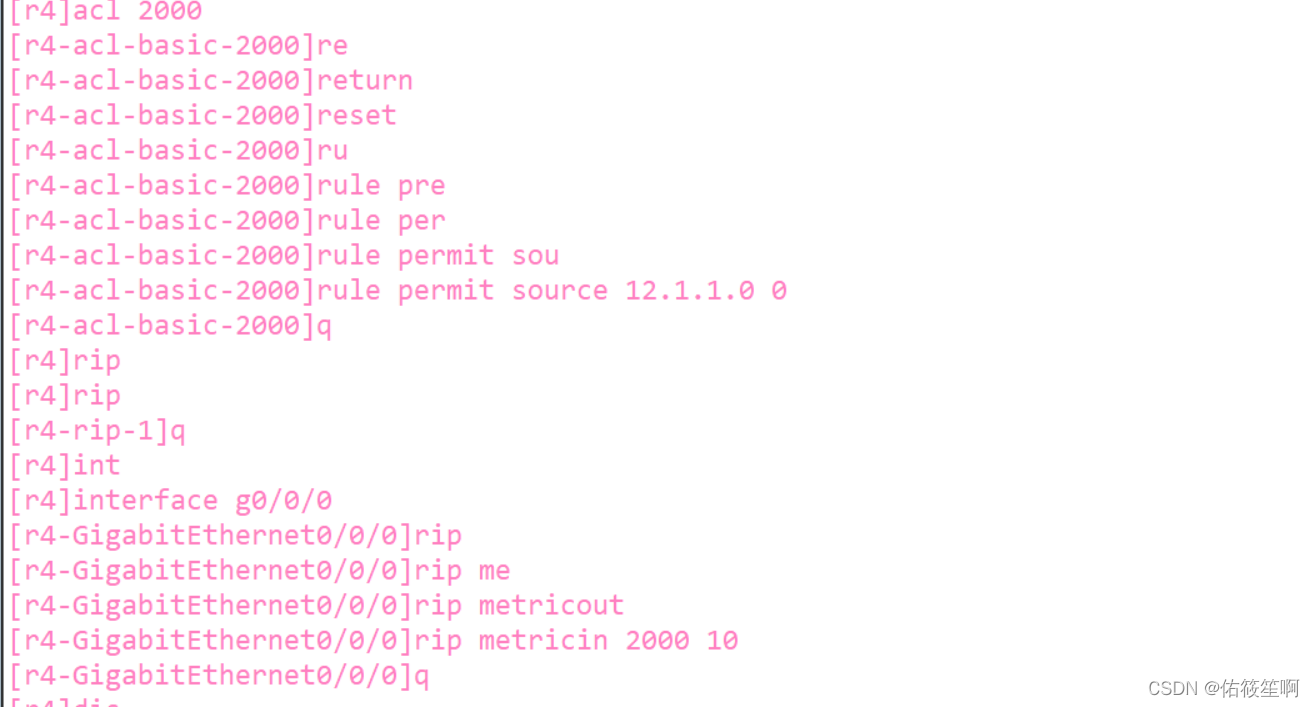

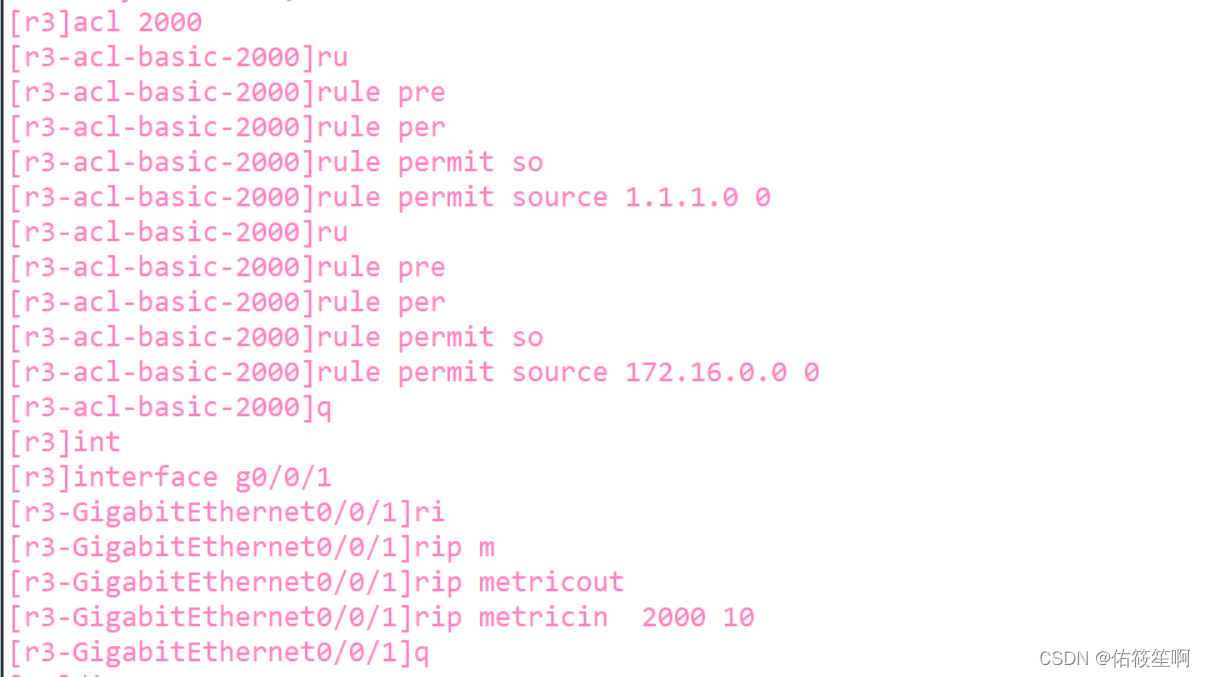

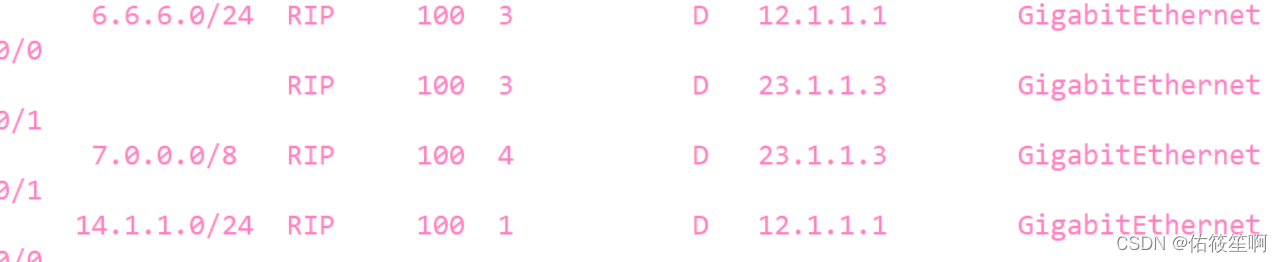

6.要求R3要通过R2访问R1，所以将走R4那条路的度量值改大，所以我在R3的入接口做：

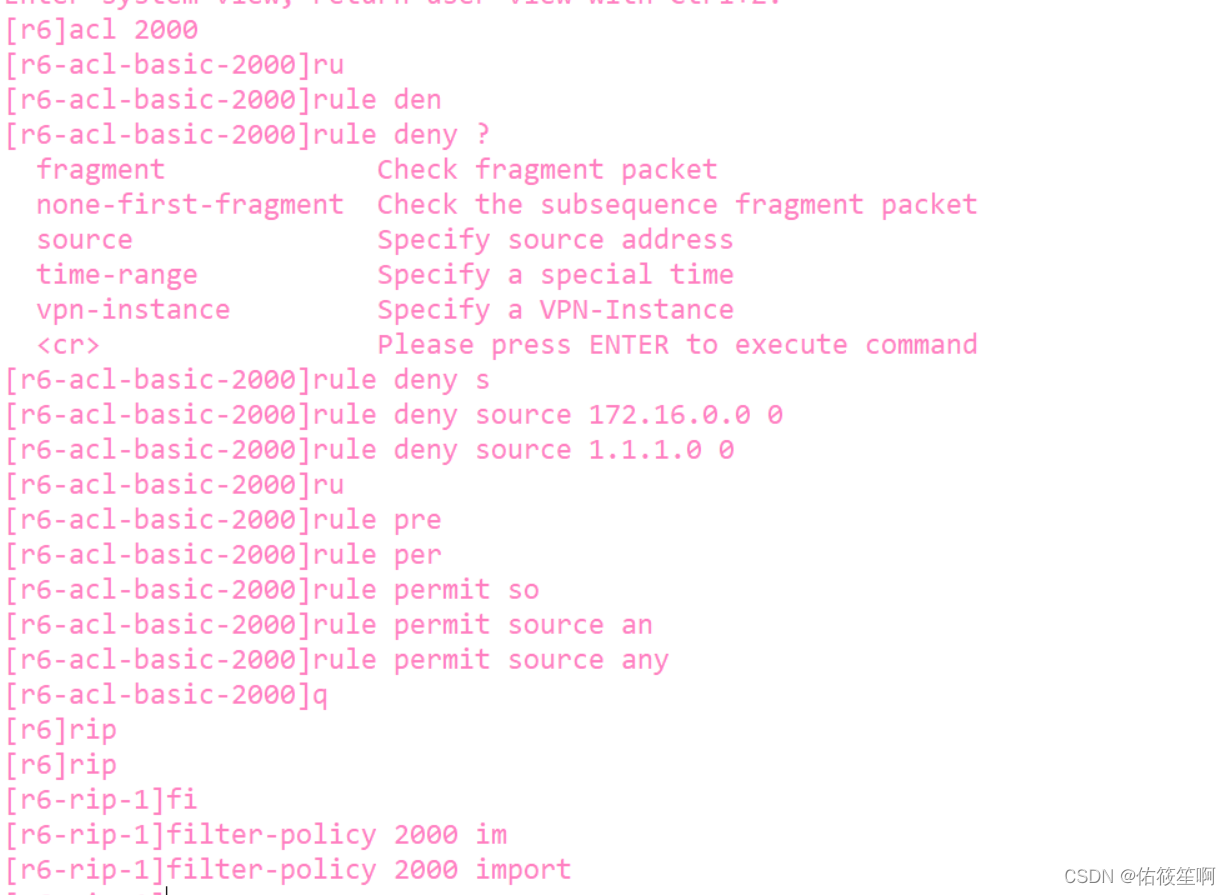

7.R6-R7不能访问R1的环回地址，所以需要在R6做一个过滤：


8.要使R1telnetR2实际telnetR7：

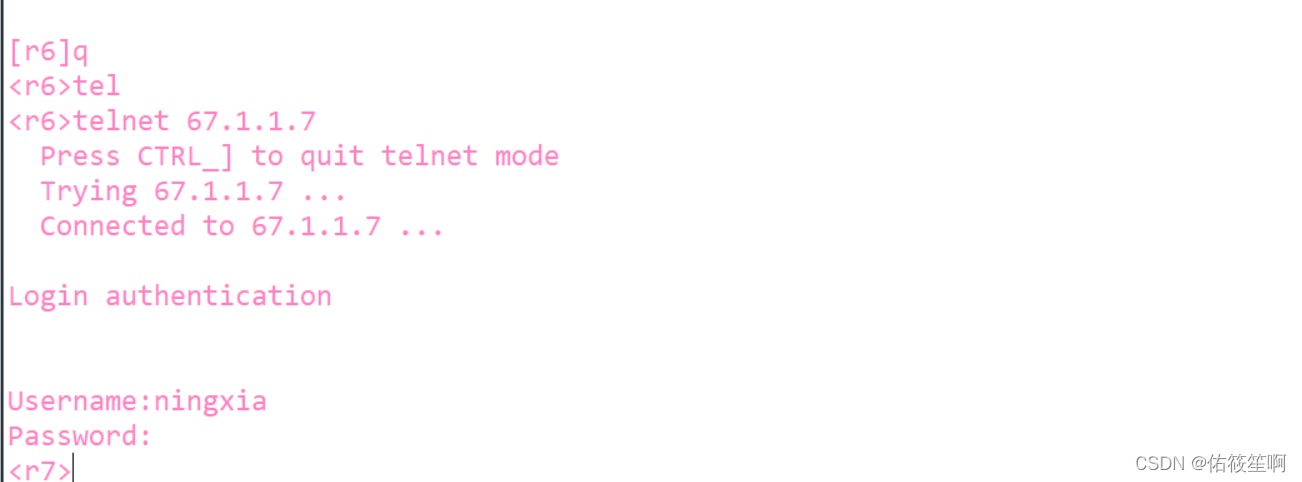

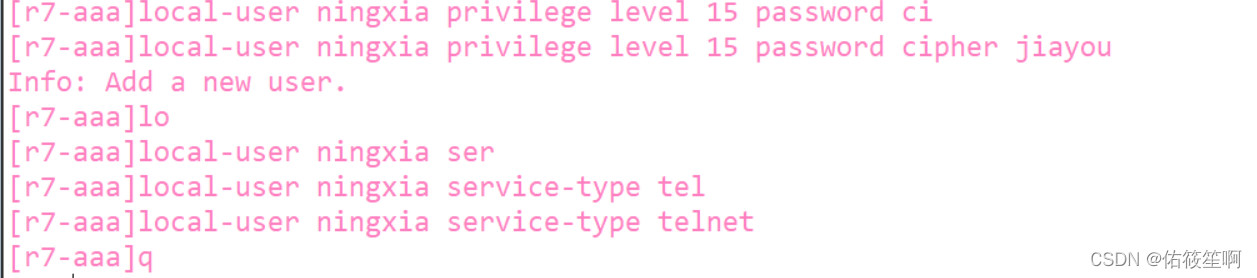

先在R7上开启telnet服务，并且用R6检测R7telnet服务是否正常开启了

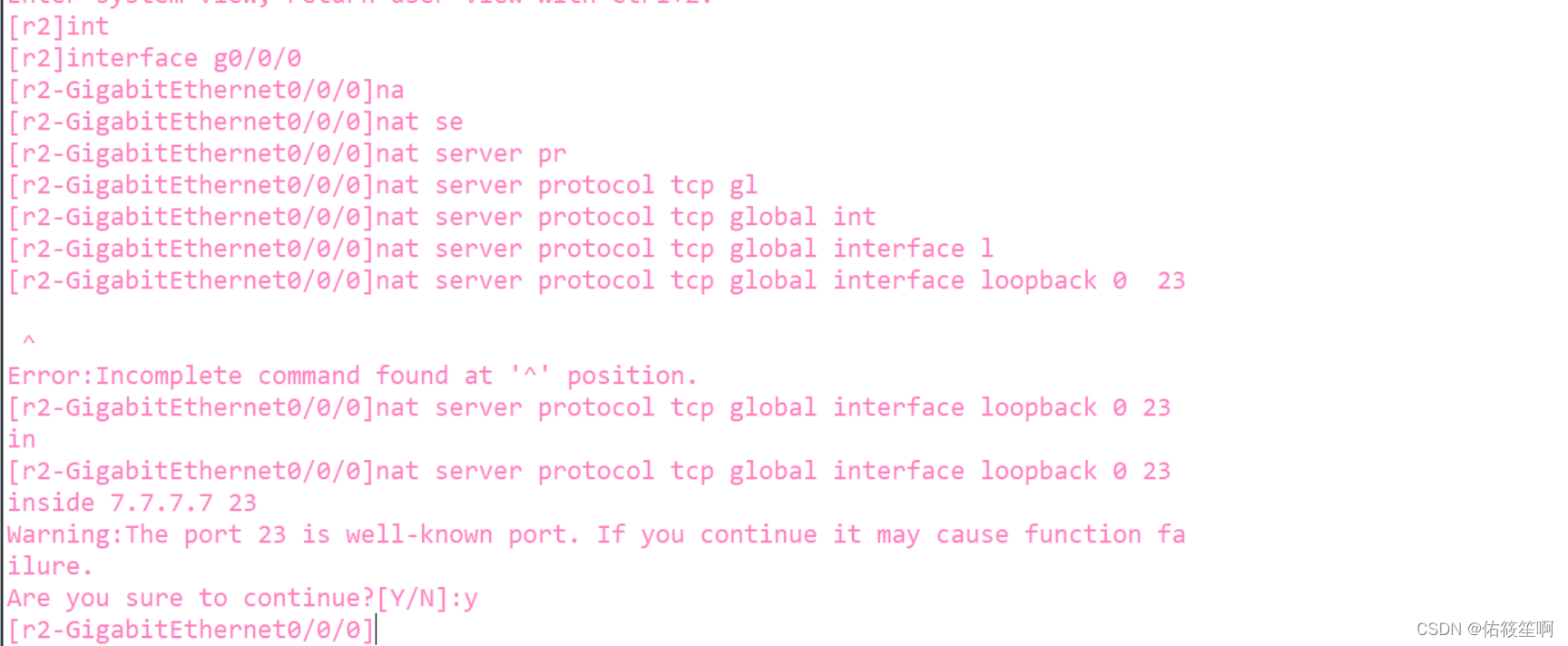

在R2的g0/0/0口开启端口映射，但注意映射的是环回地址，不是接口地址
因为此时像内外网，所以我们需要注意数据流量的方向，在判断确定R1是外网时，我们要使流量通过R1-R2-R3-R4-R5-R6-R6-R7和R7-R6-R5-R4-R3-R2-R1的方向来走，所以我们需要改变度量值以此来控制流量的走向：

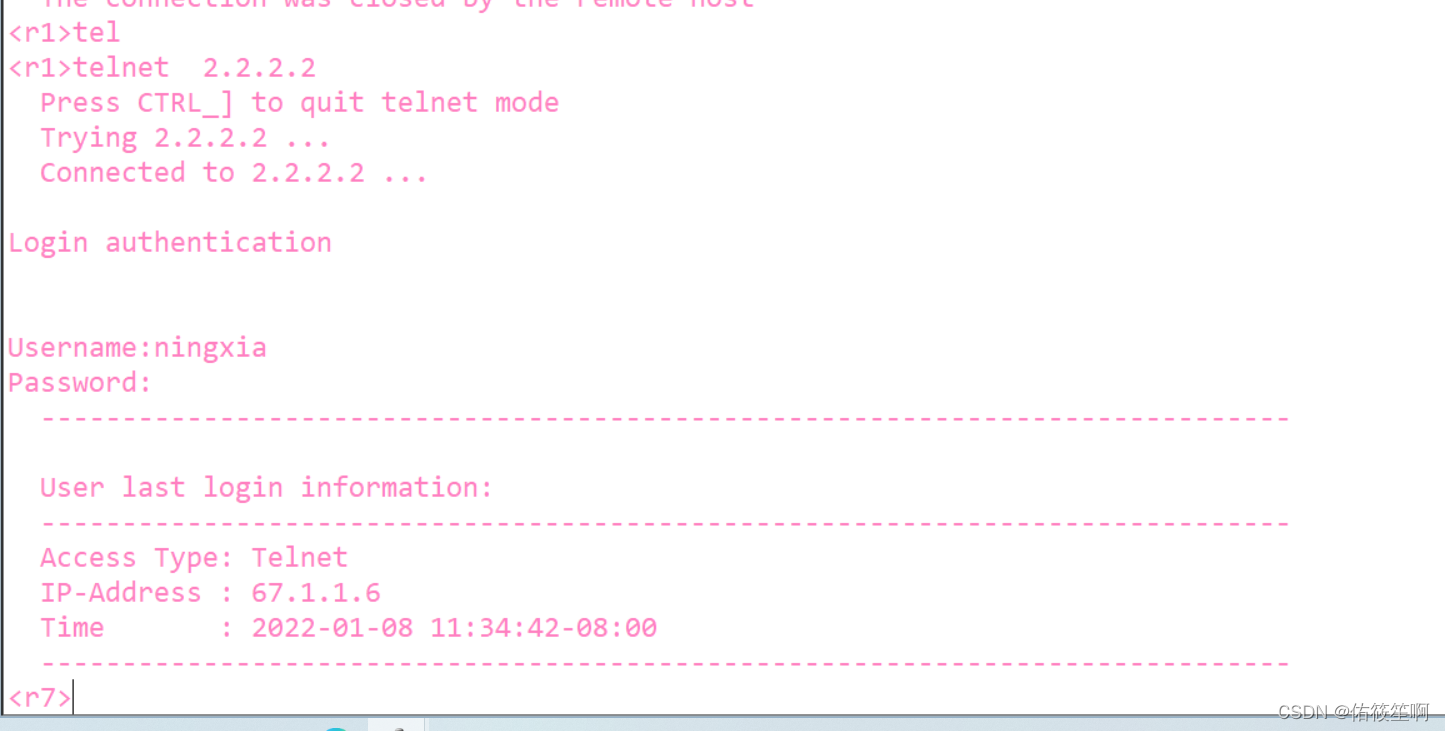

在做完控制流量走向后，我们就可以完成要求R1telnetR2实际telnetR7：
