# 一、HDMI视频线,连接到显示器
#二、树莓派串口登录

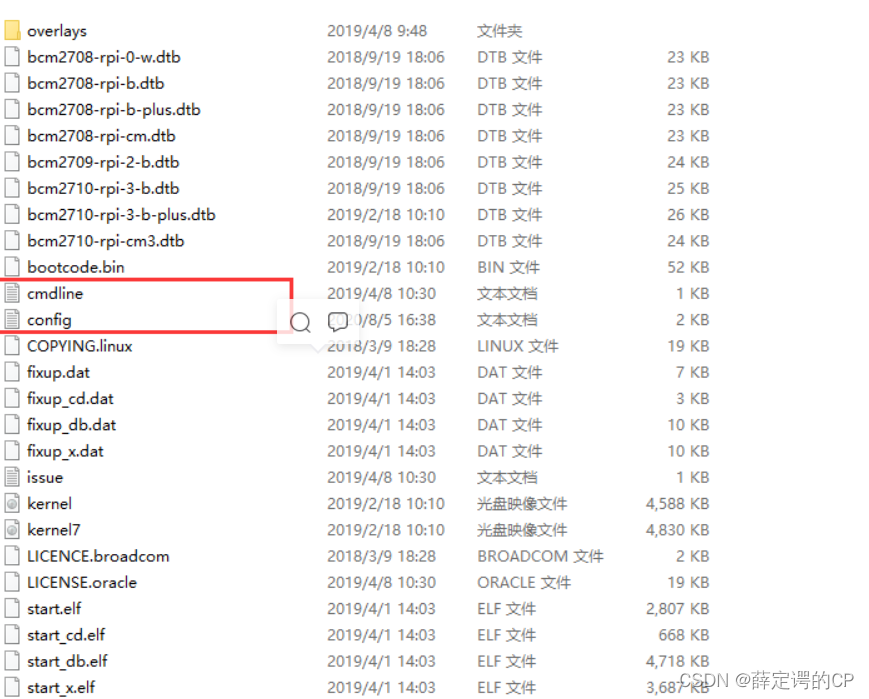

1、将 SD 卡使用读卡器连接到电脑上并打开 SD 卡盘符,修改以下文件**
![在这里插入图片描述](https://img-blog.csdnimg.cn/bb99a470c1094598a1f2ea3dbcffb169.png)
(1) 修改 config.txt 文件:在文件最后添加以下句段
dtoverlay=pi3-disable-bt
start_x=1
gpu_mem=128
停止蓝牙,解除对串口的占用
(2) 修改 cmdline.txt 文件:所有内容更换为以下句段
dwc_otg.lpm_enable=0 console=serial0,115200 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait
把串口作为整个操作系统交互的通道,指定使用串口 serial0,波特率为115200
2、接线

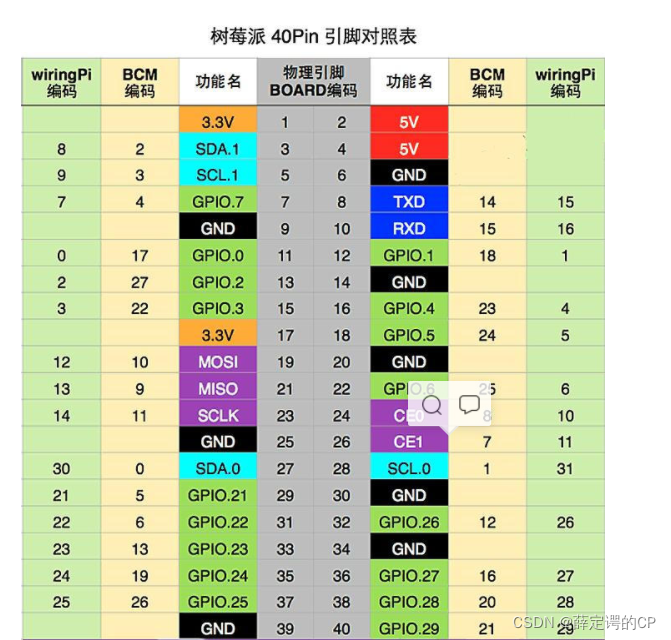

USB-TTL 连接树莓派串口,TTL 的 RXD 针脚连接到树莓的 TXD 上,TTL 的 TXD 针脚连接到树莓的 RXD 上,GND 连接 GND
#三、通过网络登录树莓派,即ssh
▲先进行检查的相关操作:
1、确认设备节点是否存在
ls /sys/class/net
2、通过以下命令确认能否搜索到你想要连接的 wifi:
sudo iw dev wlan0 scan |grep SSID
3、在 boot 分区下新建 wpa_supplicant.conf 文件,并写入无线的相关配置:
cd /boot
sudo nano wpa_supplicant.conf
country=CN
ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1
network={
ssid="填入 wifi 账号"
psk="填入 wifi 密码"
key_mgmt=WPA-PSK
}
network={
ssid="填入另一个 wifi 账号"
psk="填入另一个 wifi 密码"
key_mgmt=WPA-PSK
}
如果无线网没有密码或者采用 WEP 加密方式的话,key_mgmt应设为NONE,密码字段由psk改成wep_key0即可。
按 ctrl + o 保存
提示是否写入,按 Enter 确定
按 ctrl + x 退出
4、重启树莓派,之后即可ifconfig查看
5、树莓派开启SSH
官方提供的系统镜像默认是关闭 SSH 服务的,为了方便开发,我们可以配置SSH。
▲方法一:
1、 命令行输入:

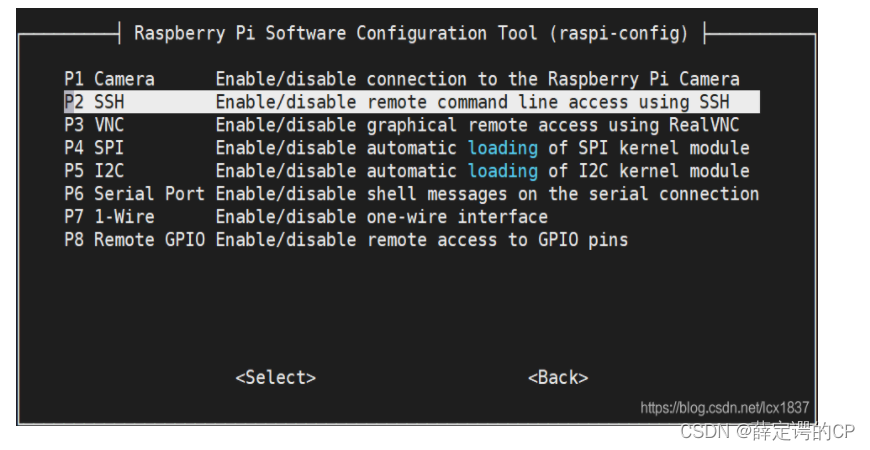

sudo raspi-config
进入到树莓派系统配置界面
2、 选择 “Interface Options” 进入后选择 “SSH” 确定。
6、树莓派设置静态 IP(固定 IP)
(1)、查看默认路由/网关 IP:
route
(2)、进入/etc/dhcpcd.conf文件
sudo vi /etc/dhcpcd.conf
添加配置项(需要固定的 IP)追加到文件末尾
interface wlan0
inform 192.168.43.100
static routers=192.168.43.44
解析:
interface eth0 // 指定接口 eth0,有线网卡固定 IP 选这个
interface wlan0 // 指定接口 wlan0,无线网卡固定 IP 选这个
static ip_address=192.168.43.100/24 // 指定静态 IP,/24表示子网掩码为 255.255.255.0
static routers=192.168.43.1 // 路由器/网关 IP
static domain_name_servers=192.168.43.1 // 手动自定义 DNS 服务器
(3)、保存,退出,然后重启树莓派,然后ifconfig查看
#四、xrdp图形界面登录树莓派
1.树莓派安装 xrdp ,用串口或 ssh 方式登录树莓派,输入指令
sudo apt-get install xrdp
2.windows 打开远程桌面连接
3.输入树莓派的 IP 地址,连接
