【Doris】Spark Doris Sink的设计和实现

业务场景

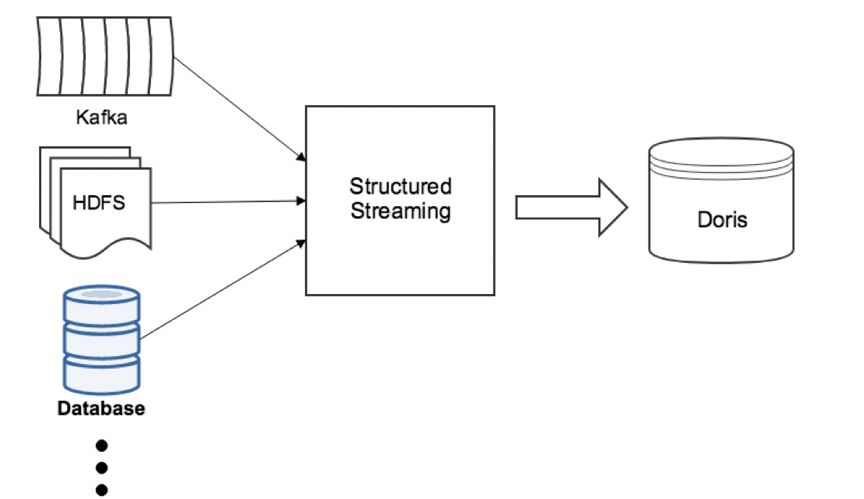

**Spark Streaming（主要是Structured Streaming）**在百度内部被广泛应用于实时计算，日志分析，ETL等业务场景。其中有很多业务方希望可以使用structured streaming读取上游数据源（例如：kafka、 hdfs、 database等），然后对数据进行处理后实时导入Doris以供查询分析。

为此流式计算团队专门开发了Doris sink的组件来适配Doris。Doris sink支持exactly-once语义，封装并对用户屏蔽了与Doris的交互细节，用户只需要关注用户逻辑和计算本身，经过简单配置即可非常方便的将流式数据导入到Doris中。

Structured Streaming介绍

Structured Streaming是Spark 2.3版本之后提出的新的流式计算引擎，具有以下特点：

1. 具备良好的扩展性和高容错性

2. 基于Spark-SQL引擎，使用DataFrame API，使用简单

3. 相比于Spark 2.2版本之前使用DStream API的spark Streaming模型，Structured Streaming支持更加丰富的流式语义。例如：基于eventTime的window、聚合计算，watermark，流和static DataFrame的join，流和流的简单join等

4. 端到端的exactly-once语义。非常适用于要求数据不重不丢的业务

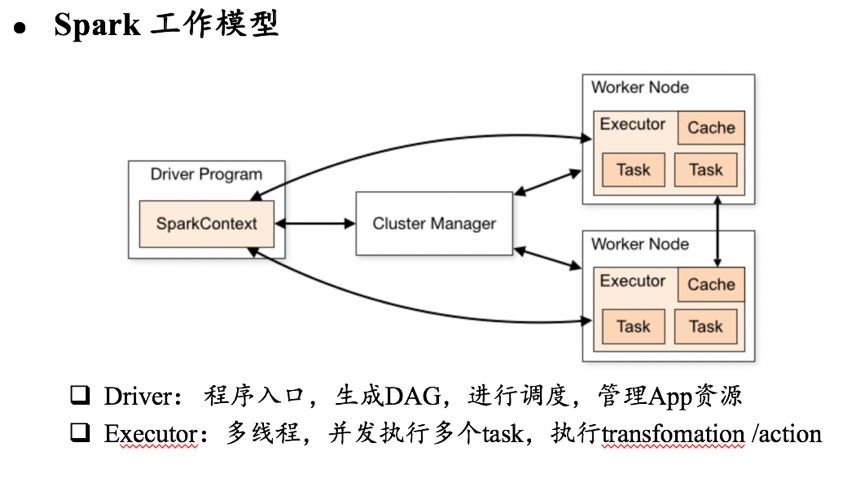

Spark工作模型

Spark作业整体架构如上图所示：

Driver：作为程序的入口，执行用户代码，生成DAG（有限无环图），对整个app的资源进行协调和管理。

Executor: 执行用户逻辑，dataset计算（transformation和action）。一个executor中可以并行执行多个task，task的并发量由启动executor时指定的core数决定，而每个task负责对一个partition进行计算。

Cluster Manager: 百度内部使用的主要是Yarn。

Structured Streaming编程模型

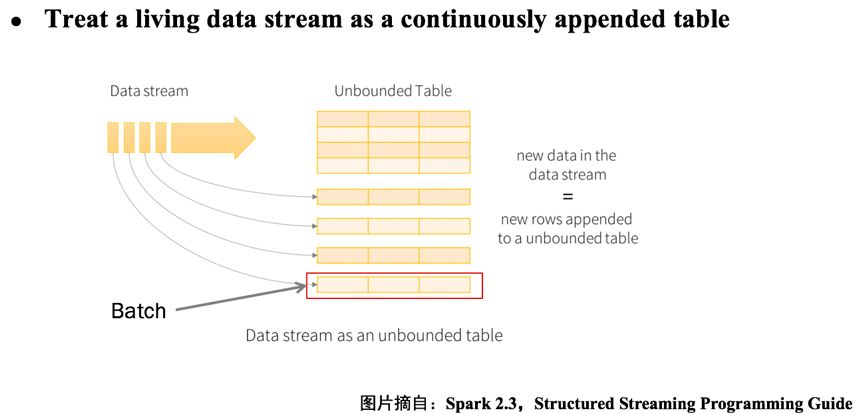

Structured Streaming与传统意义上的流式计算系统不同，它是一个微批次（micro-batch）的流式计算系统。其主要原理是将源源不断的数据，切分成一个一个的小数据块，其中每一小数据块称之为一个batch。当每次触发计算时，系统会处理一个batch中的数据，而batch和batch之间则是串行执行的。一个batch的计算，可以看做是一个Spark-SQL job的一次执行，故一个Structured Streaming作业可以看做是无穷多个job组成的一个不会停止作业。

WordCount Demo

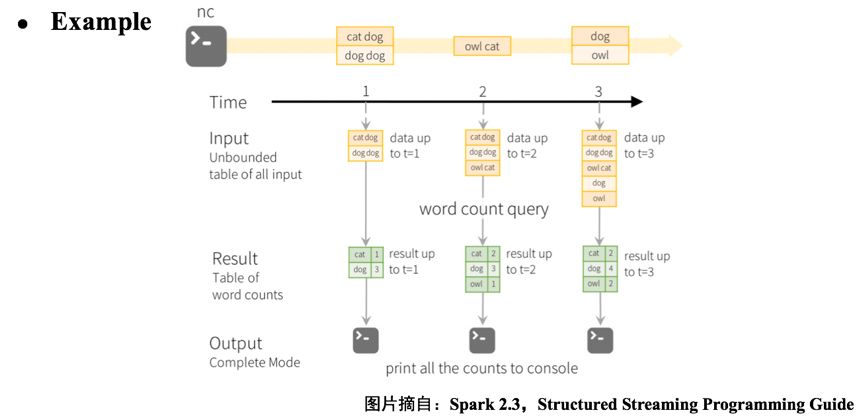

上图是一个Structured Streaming使用Complete output mode执行Wordcount的示例。

nc是指linux的netcat指令，input数据通过socket传入。在时间点1，系统接收到4条数据作为一个batch进行计算，产生了结果（cat, 1）(dog, 3)。在时间点2的时候又来了两条数据，这两条数据会成为一个新的batch进行计算，新的计算结果会加到最终的结果里（cat, 2）(dog，3)（owl,1）。以此类推，每来一批新数据，将这批数据作为一个batch进行计算，然后对结果进行更新。Structured Streaming就这样源源不断的将输入数据切分为一个一个小的batch，然后执行计算。

端到端Exactly-once语

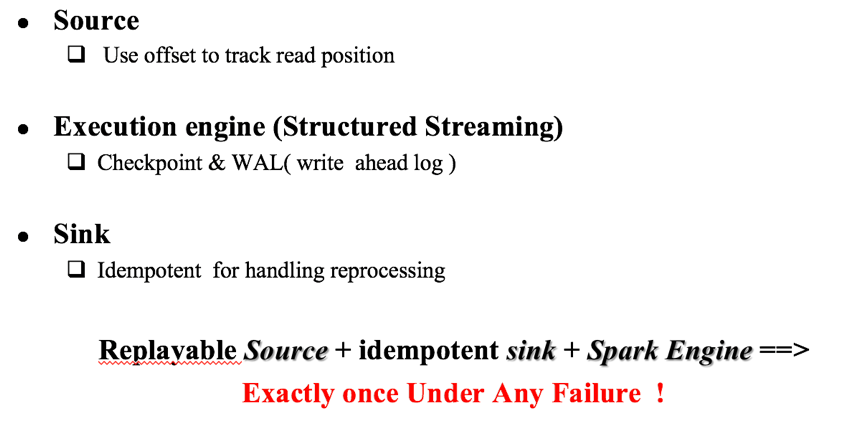

Structured Streaming的exactly-once语义要求数据从读取->计算->写出的过程，实现端到端的不重不丢。因此对各模块有如下要求：

1. Source可回溯且可回放。简单来说就是可以重复消费，常用Source主要是kafka，bigpipe(百度内部以c++实现的类似kafka的消息队列)

2. Execution engine记录checkpoint。引擎会在处理每个batch之前，先写WAL来记录当前batch要读哪些数据。如果发生failover，可以利用checkpoint对batch的数据进行重新计算。故Source + Execution engine做到了at-least once语义，即数据的不丢

3. 支持幂等写的sink，对重复数据去重，从而保证了任何情况failover的exactly-once语义

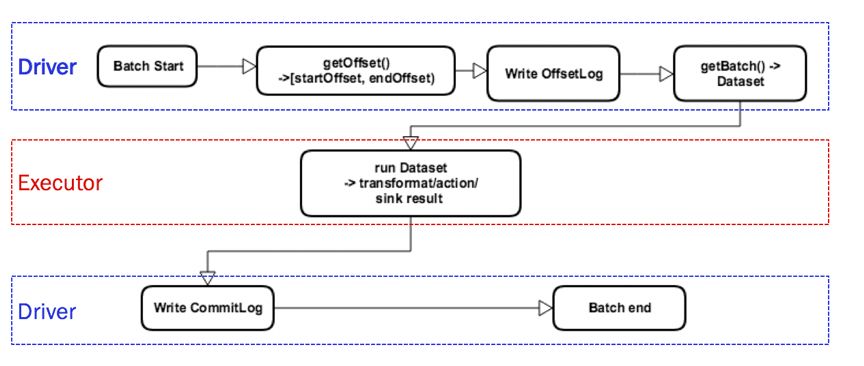

Checkpoint & WAL:

上图是一个Batch的计算流程, 以此来讲解Execution engine如果做到数据不丢：

1. batch刚开始时，调用getOffset, 获取该batch要处理的数据范围，即offsetRange

2. 将offsetRange [startOffset, endOffset)存储在OffsetLog中

3. 调用getBatch，利用offsetRange构建Dataset, 提交batch

4. Executor对batch进行计算，并将结果sink到下游系统

5. batch运行结束，由driver写commit log，标识该batch运行完成

因此一个batch从执行开始到结束会写两个log，一个offsetlog，一个commitlog。通过这个两个log可以保证任何Failover场景下的数据不丢。

Failover case分析：

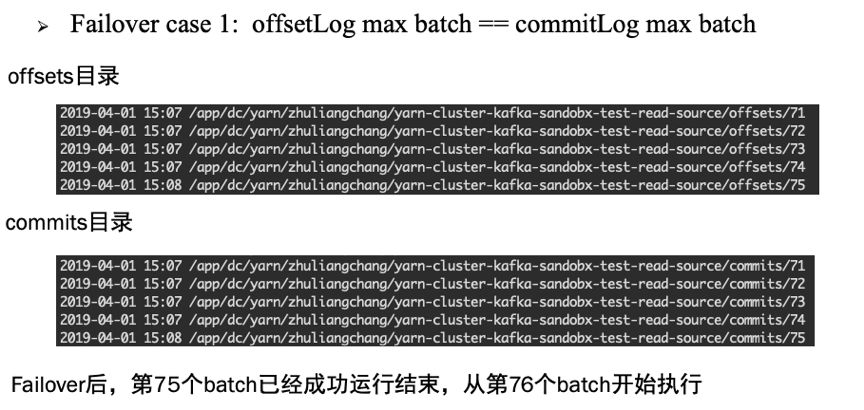

Case 1中，因为OffsetLog中记录的最新batchId和CommitLog中记录的最新batchId相等，所以Failover后，引擎发现第75个batch已经成功运行结束，且没有batch需要重放，则从第76个batch开始继续执行。

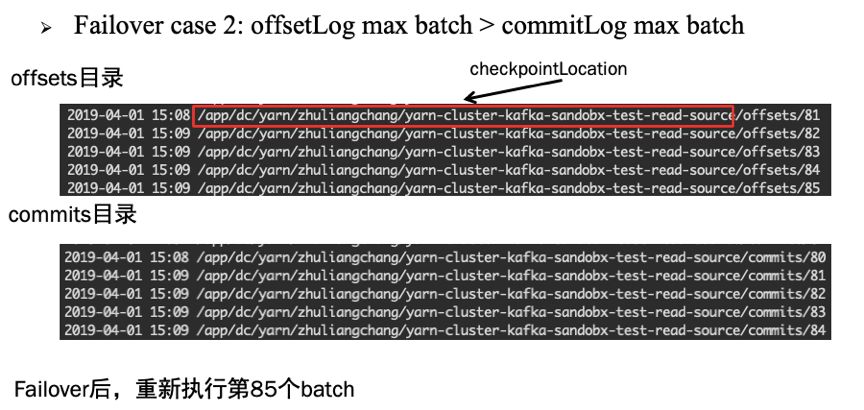

Case 2中，OffsetLog中最新的batchId是85, 而CommitLog中记录的最新的batchId是84，两者不相等，说明作业failover发生在batch 85执行过程中，此时需要重新执行batch 85。

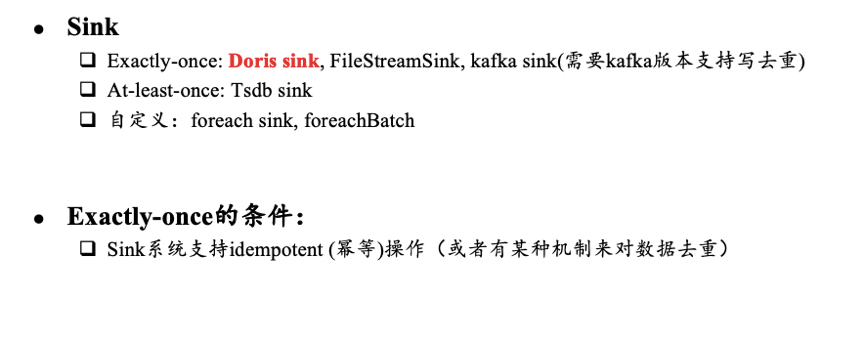

Sink幂等写入：

Source + Execution-engine保证了数据的不丢，如果在此基础上希望实现端到端的exactly once，就需要Sink支持幂等写入以支持数据的去重。

Doris Sink的设计与实现

由上文介绍可知，要实现端到端的exacly-once语义，需要下游系统支持对数据的去重，所以在设计Doris Sink时，就要考虑Doris对数据的去重功能。Doris有一个很明显的特点：它的写入是唯一的，即对同一Database，对同一个label的导入是唯一的，同一个label只能被导入一次，不可以被多次导入，即一个label对应唯一一批数据。因此我们可以利用该特性来进行Doris sink的去重设计。

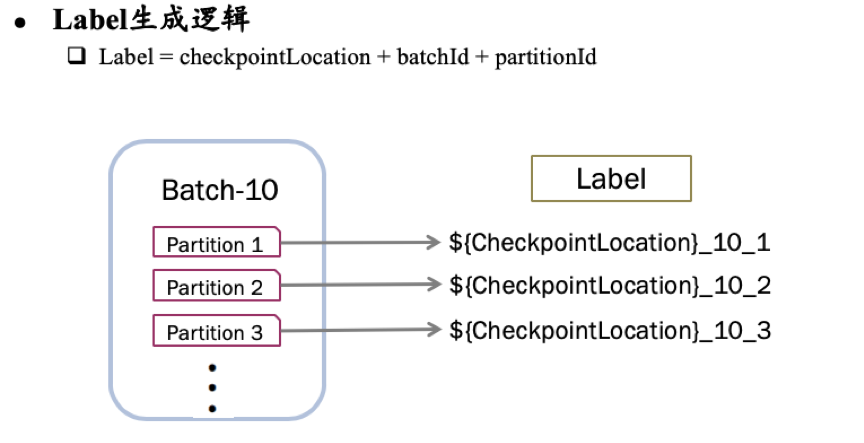

Label的生成逻辑

1. 每个structured streaming作业启动时都必须指定一个checkpointlocation，且每个作业的checkpoint必须是唯一的，不能混用。

2. batch是顺序执行的，因此每个batch的id是顺序递增且唯一的。

3. 每个batch实际上是一个普通的spark job，其中的每个数据分片，可以通过paritionId的来标识。

因此，由3元组（checkpointLocation + batchId + paritionId）组成的label可以唯一的确定一个structured streaming作业中的一段数据。那么只要确保在failover前后同一段数据对应的label相同，即可以此来去重以实现exactly-once语义。

    val replace = tmp.replaceAll("[-|/|:|.]", "_") +

以上是生成label代码的部分实现，我们会对特殊字符进行一些处理，且如果生成的label超过128个字符会截断，因为Doris 的label最多只支持128个字符。

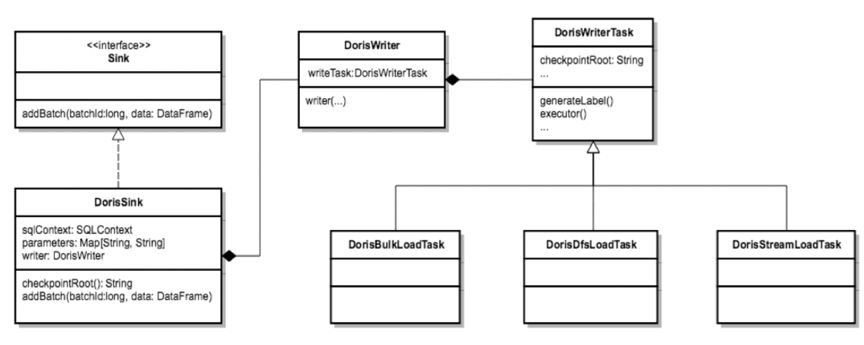

Doris sink结构图

Spark本身提供了Sink接口，我们通过继承Sink接口来实现Doris sink组件。

这里重点关注DorisWriterTask，该task是executor中实际进行计算的task逻辑，它有3种实现，分布对应了Doris的3种Load模式（Bulk load, Broker load, Streaming load）。下面主要介绍Bulk load和Broker load。Streaming load将在近期实现。

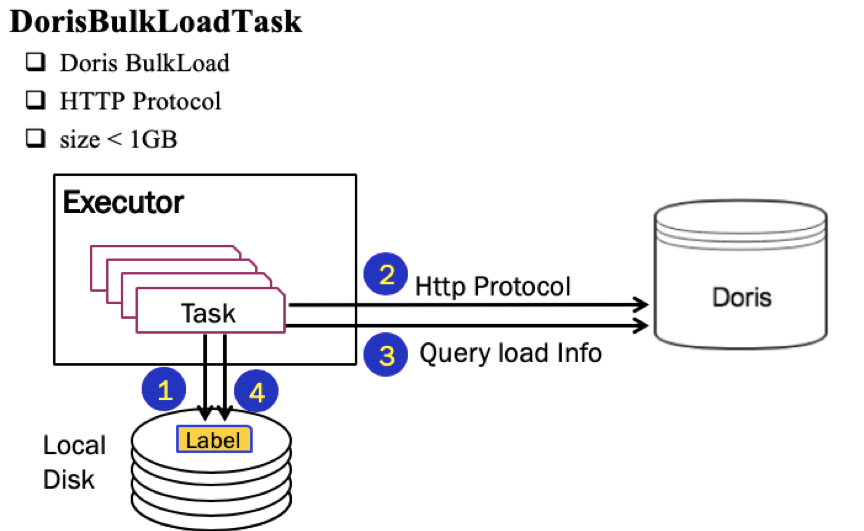

Doris Bulk Load Task

1. 开始执行后，每个task会首先先将数据写入本地磁盘形成文件，文件则以上文提到的label来命名。

2. Task发送http请求，以bulk load的方式，向Doris发起load请求

3. Task轮询Doris，查询步骤2中的load是否结束

4. Finish load之后，删除步骤1中生成的本地文件

注意点：

1. 容错处理：每个task执行过程中会对部分异常进行处理并重试，重试4次后（可配置），如果仍旧失败，则整个batch重算

2. 上述过程中步骤3的轮询的意义在于我们需要确保一个batch的数据成功导入后才能开始执行下一个batch，所以我们一定要通过query load info的方法，确保label对应的数据被成功load。

3. bulk load的模式，适用于单个partition数据不超过1GB的导入。

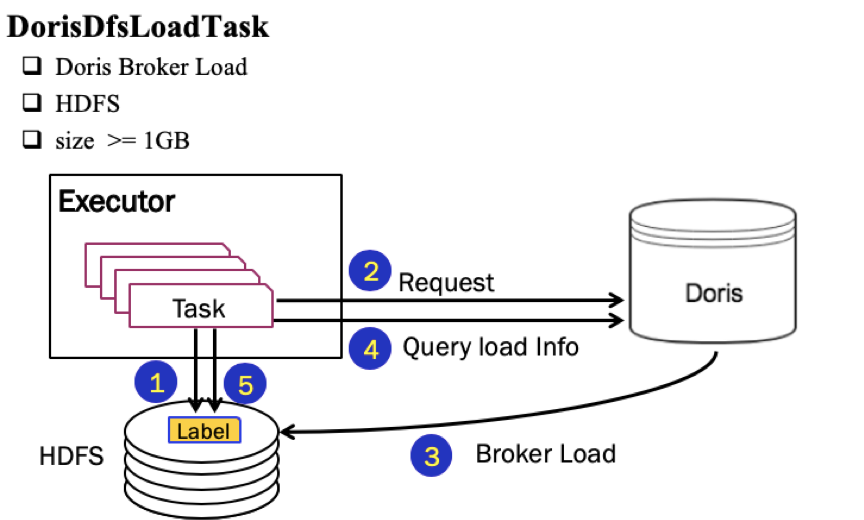

Doris DFS Load Task

1. 开始执行后，每个task会首先先将数据写入hdfs，文件则以上文提到的label来命名。

2. Task 想Doris发送broker load请求

3. Doris broker去hdfs load文件

4. Task轮询Doris，查询步骤2中的load是否结束。

5. Finish load之后，删除步骤1中生成的hdfs文件

注意点：

1. 容错处理：每个task执行过程中会对部分异常进行处理并重试，重试4次后（可配置），如果仍旧失败，则整个batch重算

2. 适用于单个partition数据超过1GB的导入。
