motorCAD求解结果和maxwell求解结果的比较

motorCAD空载结果

在motorCAD中进行的模型导入

设置径向参数，在motorCAD里根据模型的情况选择槽型和转子类型，不同类型的定转子需要设置的参数不同。初步设置参数，定子的槽数、内径、外径，转子的极数、转轴直径等可以直接在maxwell中得到，其他参数大致修改，让形状看起来和模型更相似。

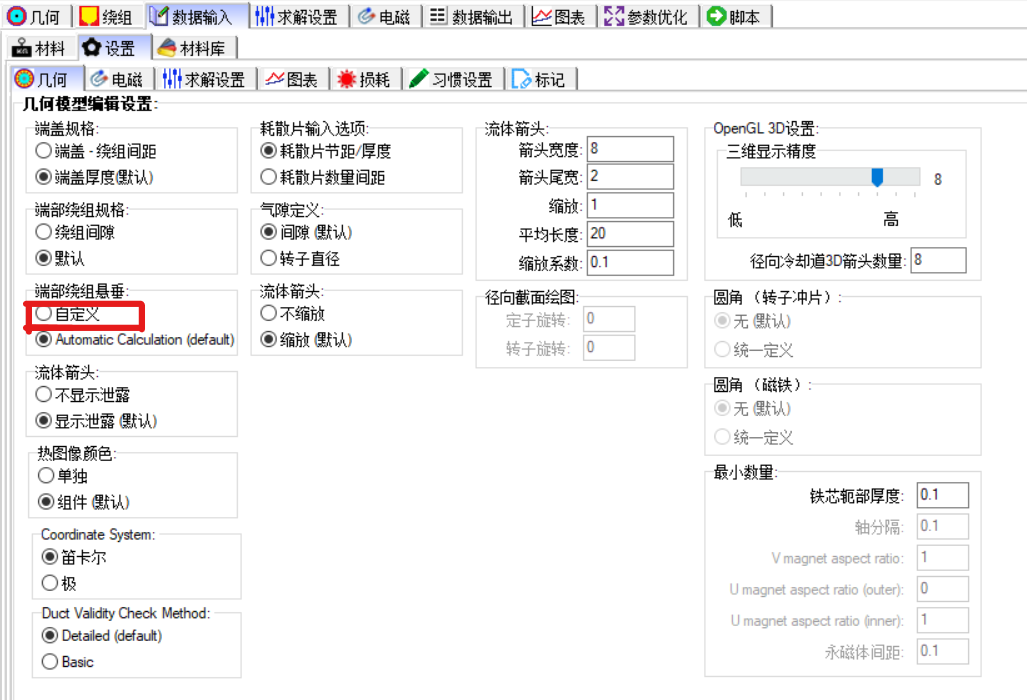

设置轴向参数，把定子、转子、永磁体铁芯长度都改成maxwell中的电机长度。motorCAD中的这个电机长度只需要比铁心长+端部绕组前长+端部绕组后长+转轴伸出前长+转轴伸出后长更长就可以了，端部绕组前后长、转轴伸出前后长和端部绕组垂悬可以看情况调整。如果参数栏没有端部绕组垂悬，只有EWdg OH Mult [F]、[R]，可以在数据输入-设置-几何中把端部绕组垂悬的设置改成自定义。

接下来要导入我没有的面包嵌入型转子的偏心电机的一极一槽模型，不知深浅的什师傅决定自己在maxwell里手搓一张图，施工中。。。（手动分隔线）

用maxwell画精细图真是个蠢决定，线条的可用操作少得可怜，自动捕捉也完全稀碎。法线切线啥的不必说了，根本不care这些角度关系，唯一能设置角度的地方是旋转。圆心两点画圆弧，最后一个点用自动捕捉，附近只有一个点，还是个交点，这都能定偏。unite的时候也没有提示，到了cover lines这一步突然报错，操作报一条，线条也要报一条。虽然报了错但是线条下属还是会生成cover框，还得手动删除或者后退一步。参数只能设置坐标，要量个距离我得先画水平再旋转。弧长也没法直接在motorCAD里定，没有测量功能，全是点坐标，我要这个干啥呢？要说用点坐标定点连线，maxwell又蠢得死活不肯识别第二个端点，be like：

这俩的参数和识别之迷我只能说怪不得你俩凑一起联合仿真呢。

motorCAD唯一一点好就是导出很丝滑，slot&pole导出到CAD里完全没错位，CAD再倒手到maxwell里，甚至连线条颜色都还带着，一打开还以为自己被彩色线条袭击了kkk
