Keil5 STM32 使用J-Link硬件仿真开启Trace 使用逻辑分析仪 解决Selected SWO Clock not supported

0 前言

最近在做FreeRTOS相关的实验，通过使用逻辑分析仪观察两个变量的值的变化，来观察系统阻塞延时工作过程。

本次使用的是STM32F103C8T6最小系统板，用STM32CubeMX软件配置引脚，在Keil5软件中编写代码，使用J-Link烧录及硬件仿真。

1 STM32CubeMX软件配置

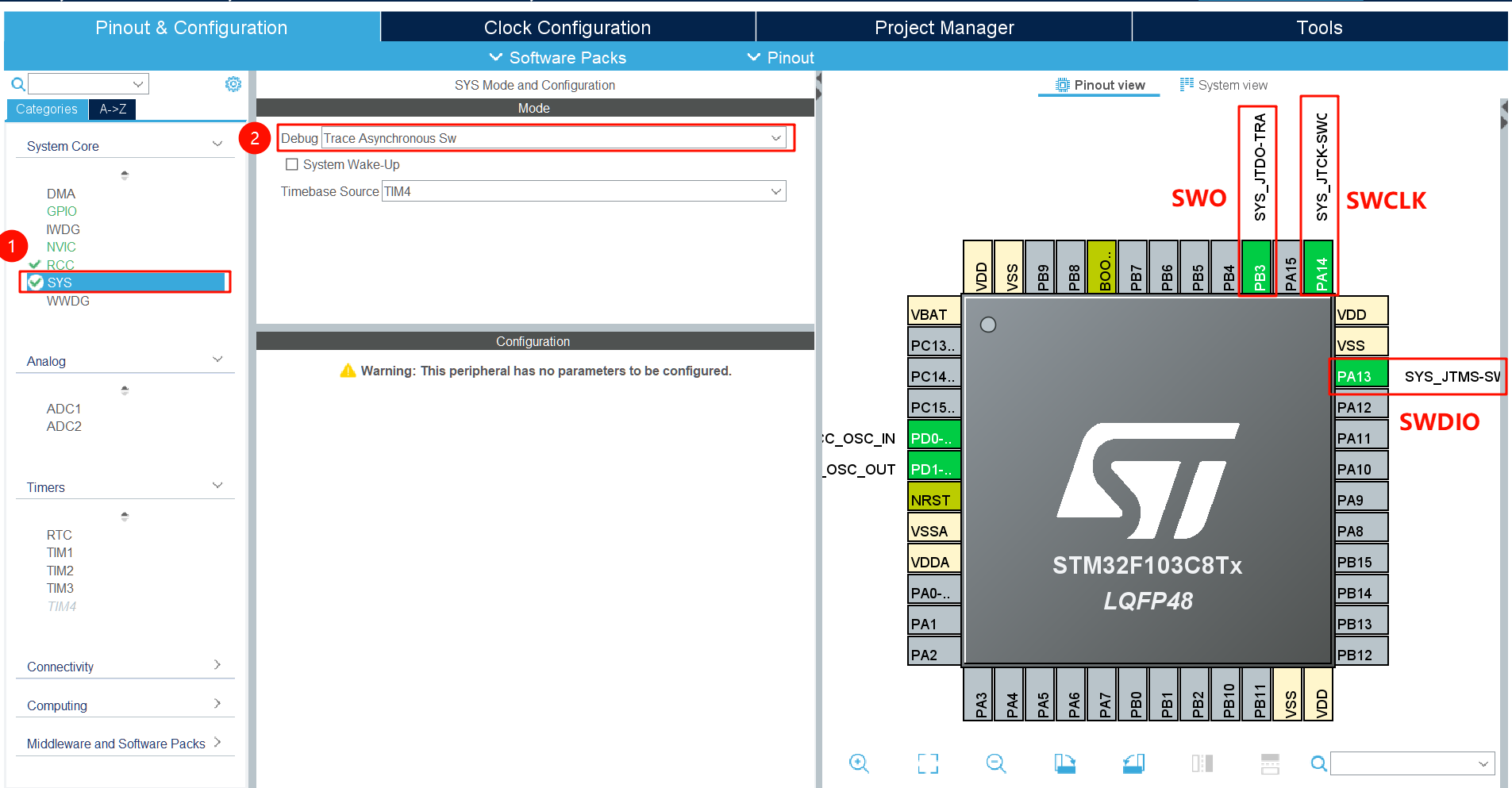

在STM32CubeMX中，SYS–Debug–选择Trace Asynchronous Sw

能看到右边的引脚配置多了3个Debug引脚

引脚	功能
PB3	SWO 串行输出 用于打印调试信息
PA13	SWDIO 串行线调试接口输出
PA14	SWCLK 串行线时钟

一般的调试只需要接SWDIO和SWCLK即可，但本次实验为了使用Keil5的逻辑分析仪，必须要接SWO，以便从MCU上获取各个数据。

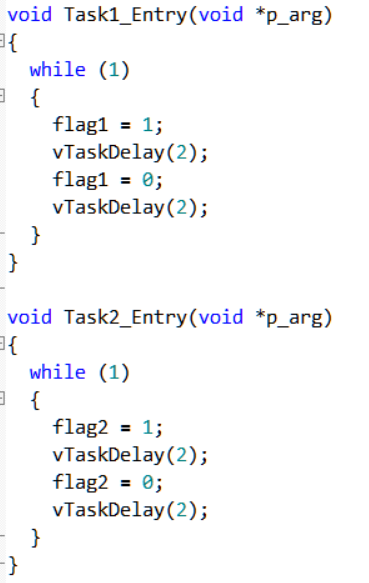

完成之后，还需要配FreeRTOS相关的中间件，都完成后点击Generate Code，并在Keil5中编写相关逻辑代码。这里就不放全部代码了，代码主要逻辑就是创建两个任务，每个任务中分别有一个全局变量flag1和flag2，让这两个变量间隔2ms翻转一次。

2 硬件连接

最小系统板引脚	J-Link引脚
3V3	3V3及Vref
GND	GND
PB3	SWO
PA13	SWDIO
PA14	SWCLK

3 Keil5设置

3.1

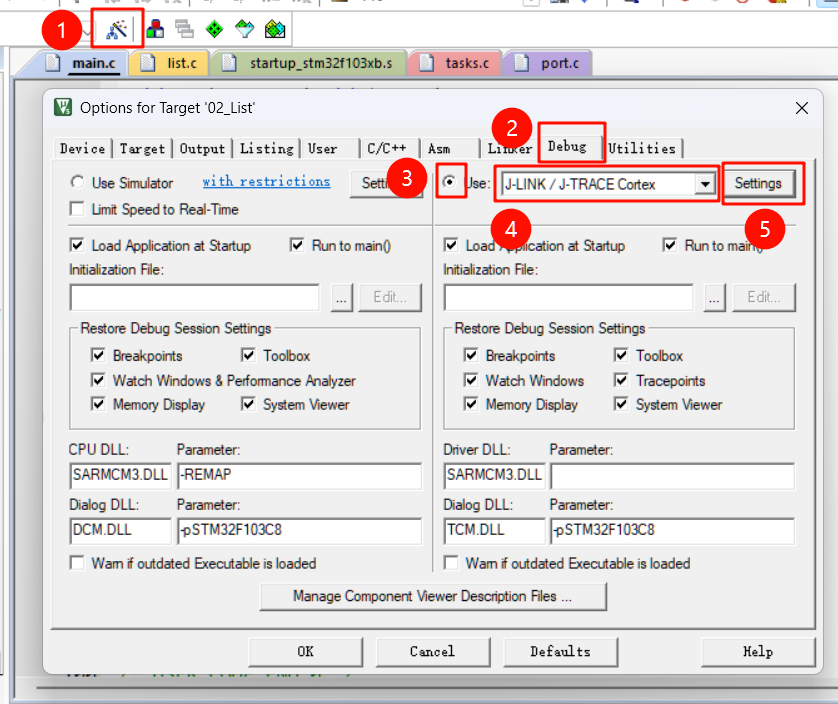

按如下操作进入到J-Link的设置界面

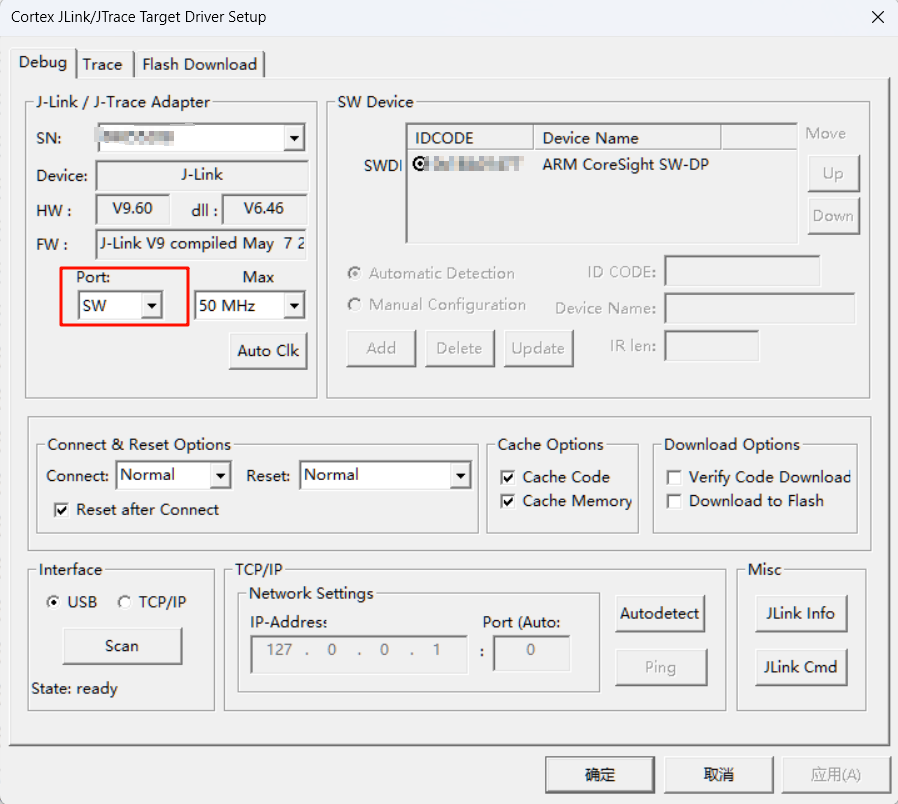

在Debug选项卡内，Port选择SW方式，其余默认

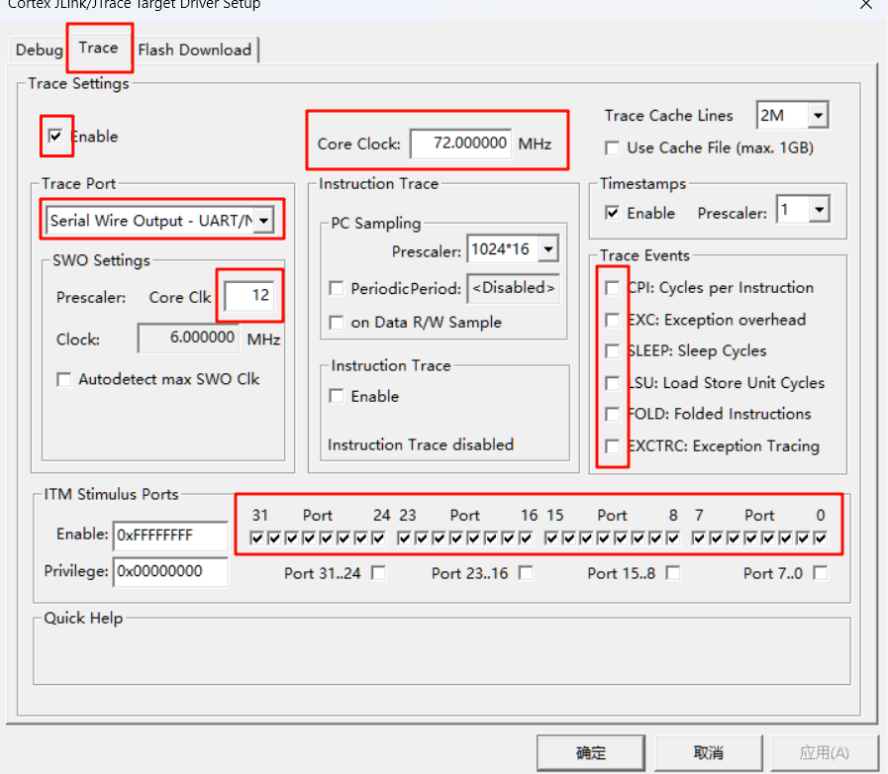

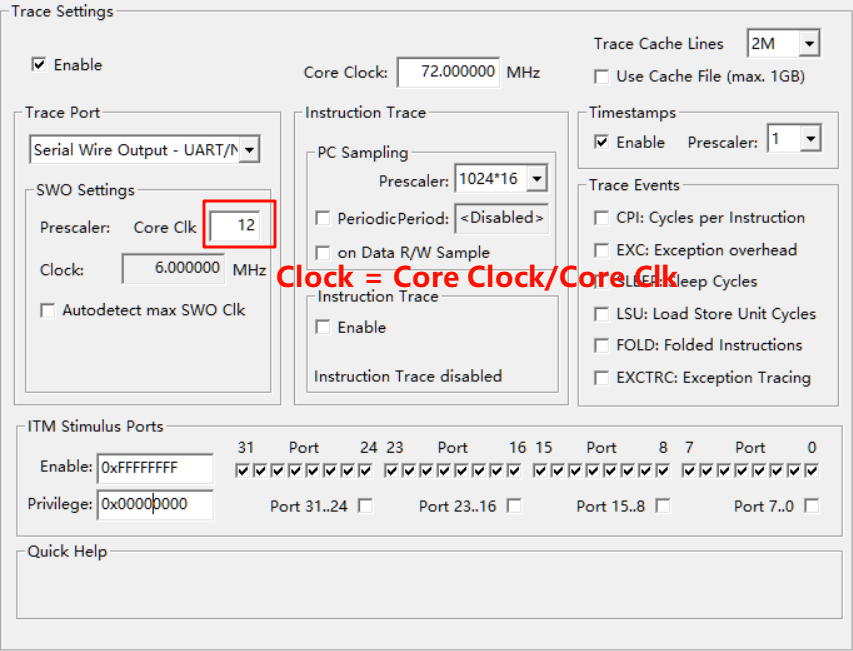

Trace选项卡
勾选上Enable。Core Clock这里输入你的MCU工作频率，SWO Settings的CoreCLK这里，把Autodetect这个勾去掉，手动输入分频系数，我实测Clock在6MHz以下能正常工作。
Trace Events这一列的复选框都不勾选。

3.2 Selected SWO Clock not supported问题解决

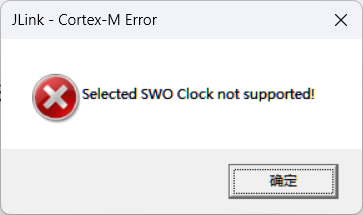

如果弹出了Selected SWO Clock not supported错误提示框，则说明你的SWO Clock设置过高

解决方法是将Core Clk(分频系数)这里调大点，即让SWO Clock变小点，再尝试。

4 添加逻辑分析仪

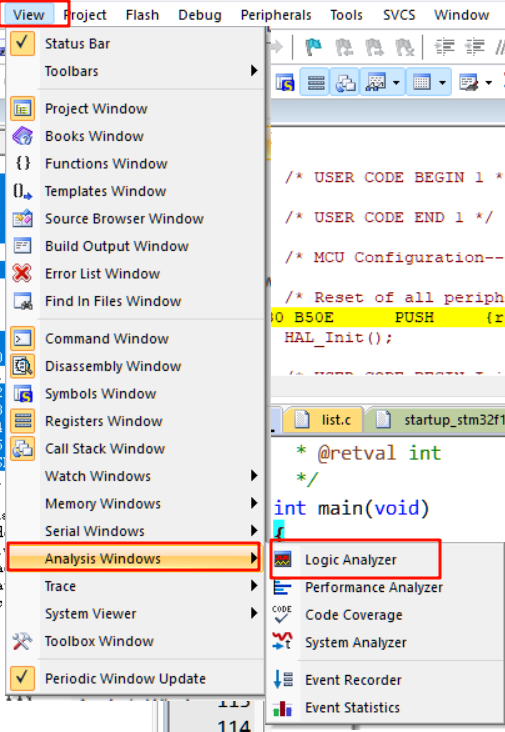

启动调试，在View选项卡选择Analysis Windows – Logic Analyzer

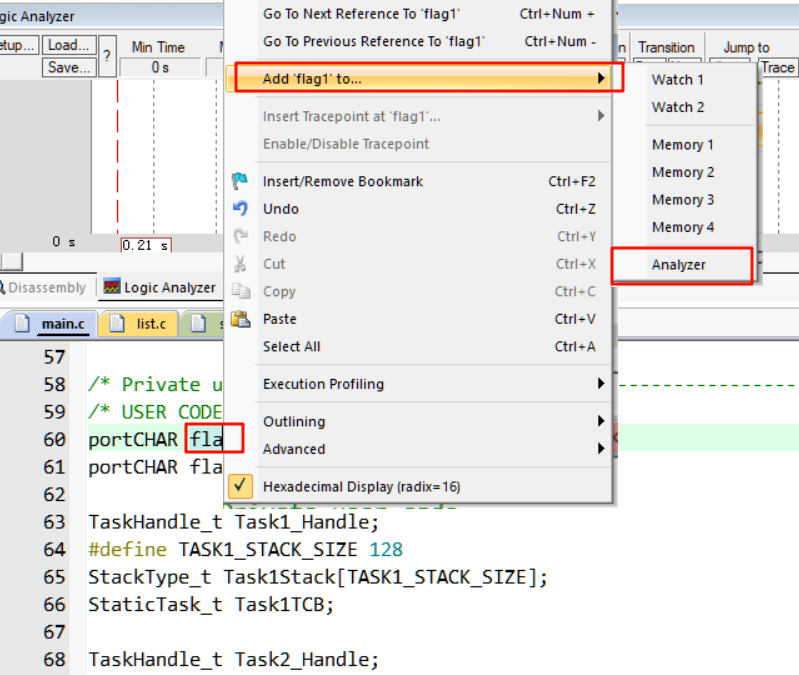

将待查看的变量flag1和flag2添加到逻辑分析仪

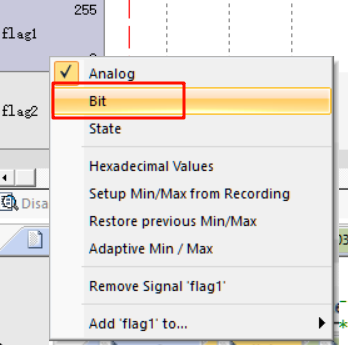

在逻辑分析仪的变量处右键，改为Bit

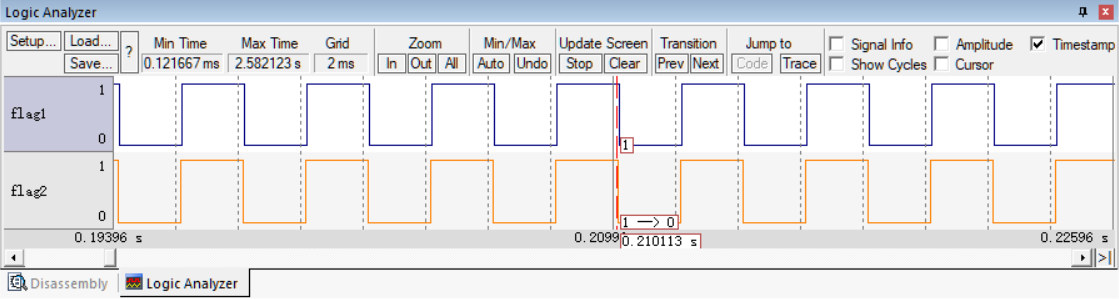

让程序继续运行，能看到flag1和flag2的翻转效果
