本文详细介绍了晶体振荡器的工作原理，特别是直插型晶振的封装在原理图和PCB设计中的体现，并展示了实物图片。直插晶振广泛应用于通用电路、时钟脉冲信号生成、微处理器及特定电子设备中，其封装形式包括金属外壳、玻璃壳、陶瓷和塑料等。
目录
一：晶体振荡器介绍
晶体振荡器是指从一块石英晶体上按一定方位角切下薄片(简称为晶片)，石英晶体谐振器，简称为石英晶体或晶体、晶振;而在封装内部添加IC组成振荡电路的晶体元件称为晶体振荡器。其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。
二：应用
1.通用晶体振荡器，用于各种电路中，产生振荡频率。
2.时钟脉冲用石英晶体谐振器，与其它元件配合产生标准脉冲信号，广泛用于数字电路中。
3.微处理器用石英晶体谐振器。
4.CTWVTR用石英晶体谐振器。
5.钟表用石英晶体振荡器。

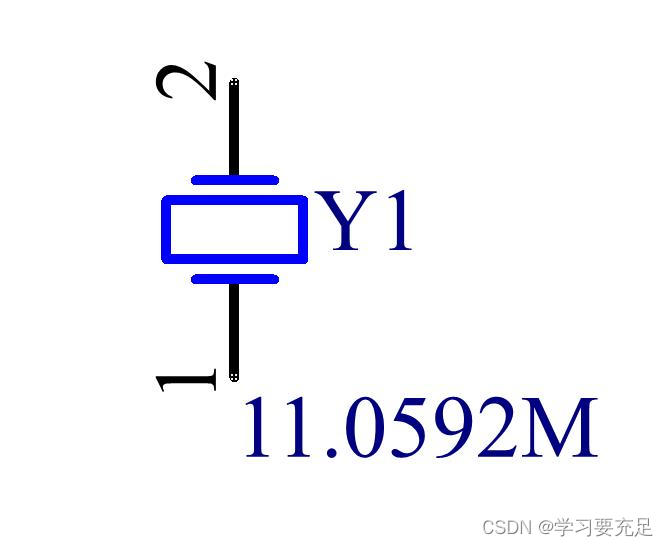

三：直插晶振原理图封装

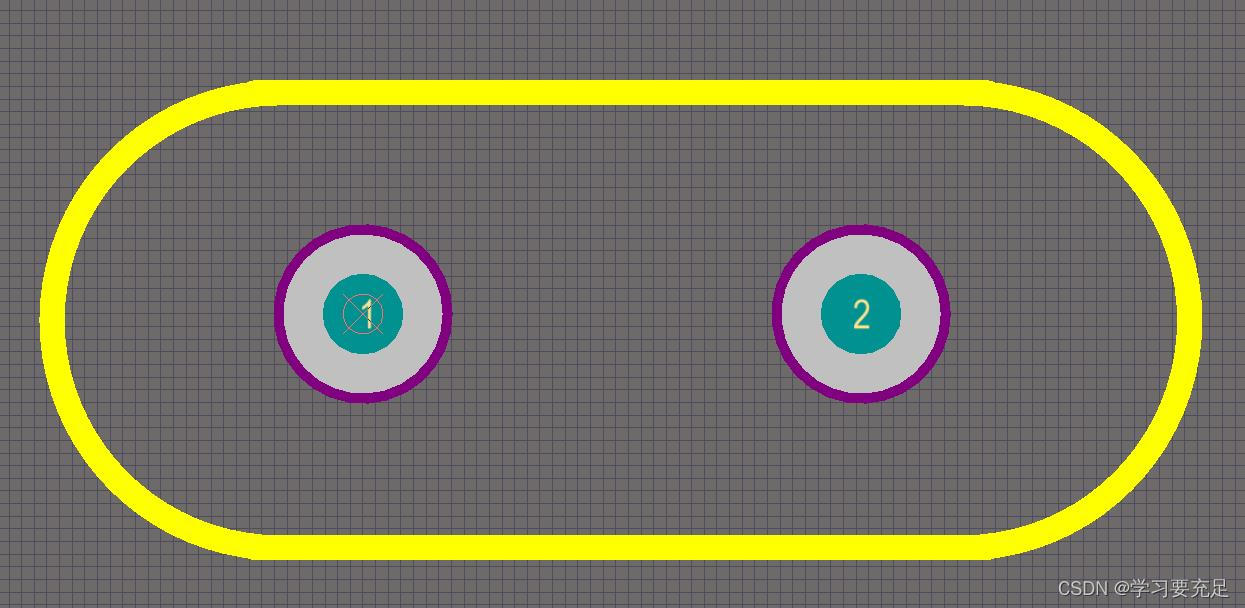

四：直插晶振PCB封装

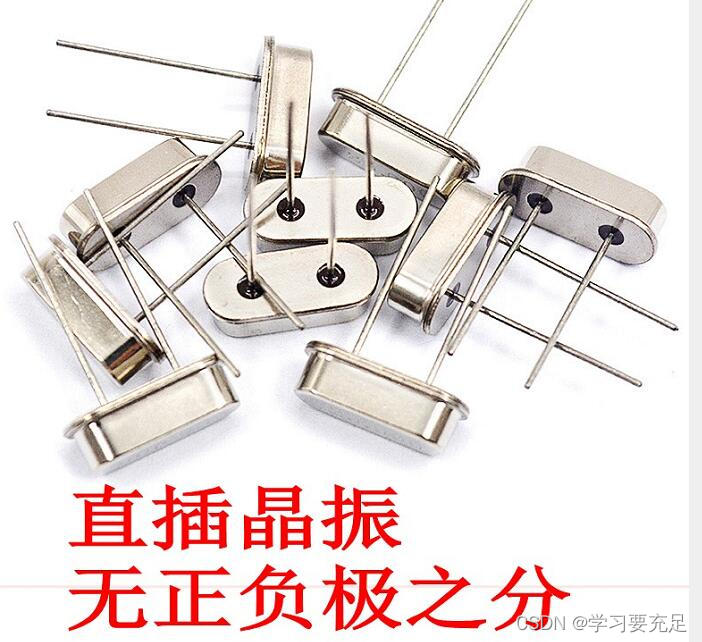

五：直插晶振实物图
