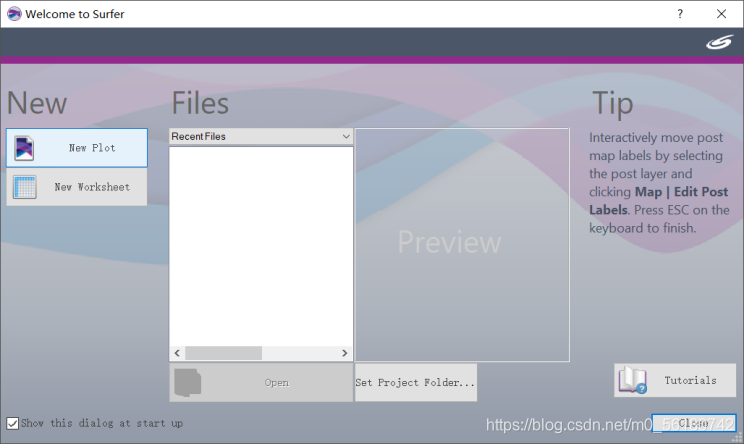

- 打开Surfer 13软件,点击New Plot

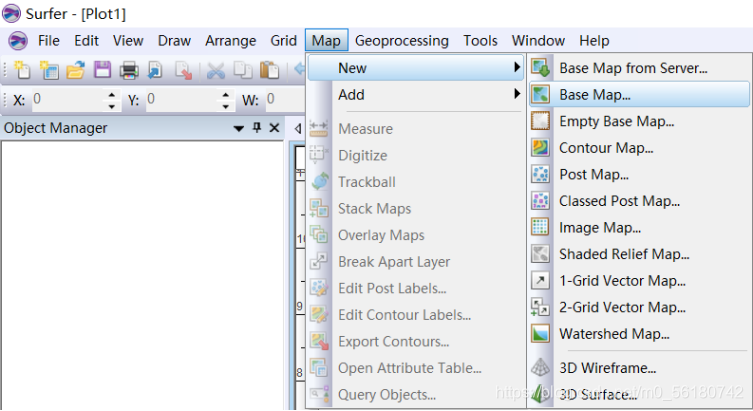

- 新建基底图层

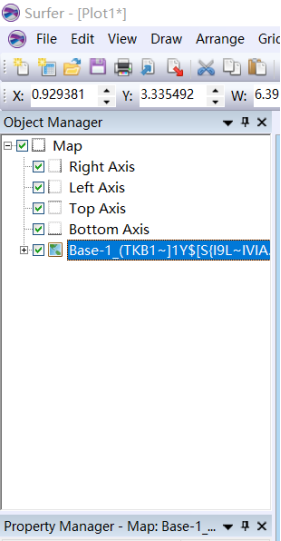

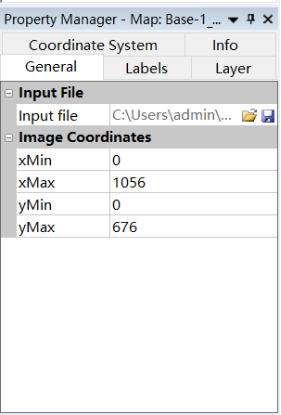

3.点击该图层,下方Image Coordinates中输入图片左下角和右上角的经纬度(该操作注意配准的是图片的左下角和右上角坐标,不是图片中图形的左下角和右上角坐标,所以有时需要对图片先进行处理。)
4.数字化,点击某个点,可提取该点的经纬度坐标
- 最后点击Digitized Coordinates窗口的file->save as ,保存即可得到bln文件格式(记得要将第一行的经纬度复制到最后一行,使得区域闭合,边界点总数也记得+1)
