基于8B10B的GT收发器PHY层设计（1）IP核配置

前言

根据前面的知识储备，我们已经了解了GT的基本工作原理，以及GT基本结构和时钟关系，本章内容将基于K7系列GTX设计一个自定义协议的PHY层。

一、PHY层是什么

PHY（Physical Layer）层是OSI模型中的一层，位于通信协议栈的最底层，负责处理物理介质上的数据传输和信号传输。PHY层的主要功能包括：

• 将数据帧转换为适合在物理介质上传输的信号。
• 对数据进行编码和解码，以确保可靠的传输。
• 控制数据的传输速率和时序。
• 对传输介质进行信道管理和调制解调。

在网络通信中，PHY层通常与硬件设备直接相关，包括网卡、光纤收发器、以太网交换机等，它负责将逻辑上的数据转换为物理层面的电信号或光信号，以实现数据在传输介质上的传输。PHY层的结构包括PCS（物理编码子层）、PMA（物理媒介适配层）、PMD（物理介质相关子层）等。其中，PCS主要负责线路编码和CRC校验编码；PMA子层主要用于串行化和解串，集成了SERDES、发送和接收缓冲、时钟发生器及时钟恢复电路；PMD子层一般用光模块代替实现光电/电光转换。此外，PHY层还定义了数据传送与接收所需要的电与光信号、线路状态、时钟基准、数据编码和电路等，并向数据链路层设备提供标准接口。
我们这里设计的PHY层是指一个通用的基于GT的收发器设计，用户将AXIS数据传入设计的模块当中，可以从GT接收端收到完整的发送端的AXIS数据流，然后可以在此基础上自己增加特殊的协议等功能，主要工作在于GT IP核的使用，接收模块的字节对齐等。

二、GT IP核

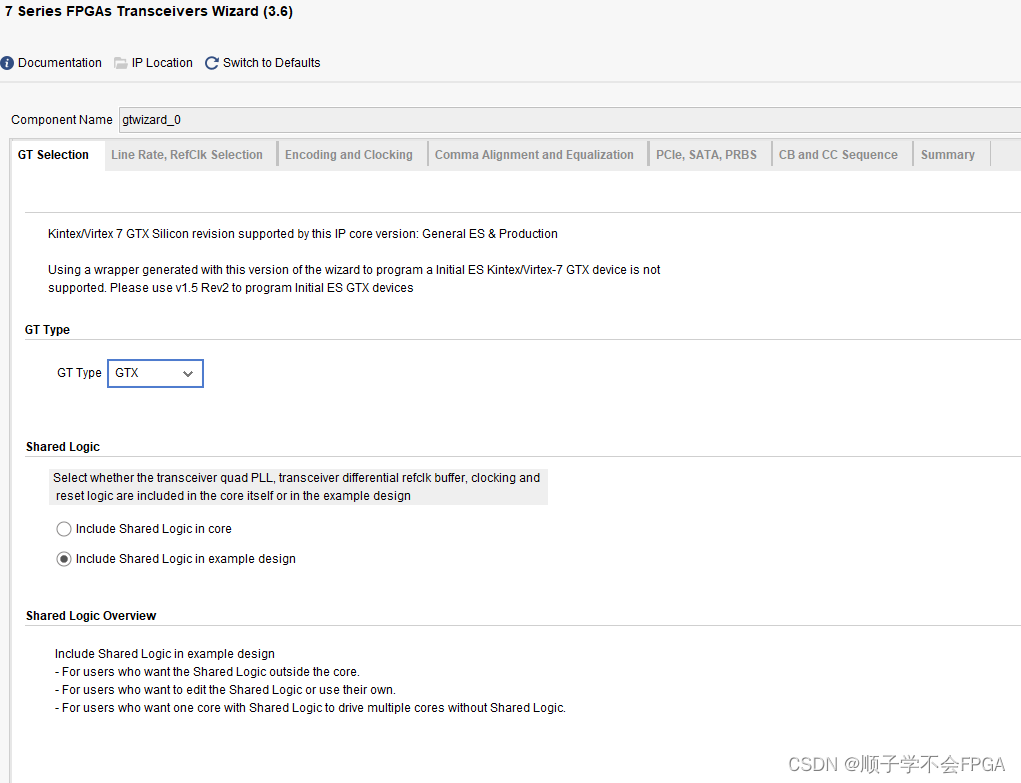

将共享逻辑包含到示例工程里面，方便我们直接使用它的一些时钟和复位逻辑

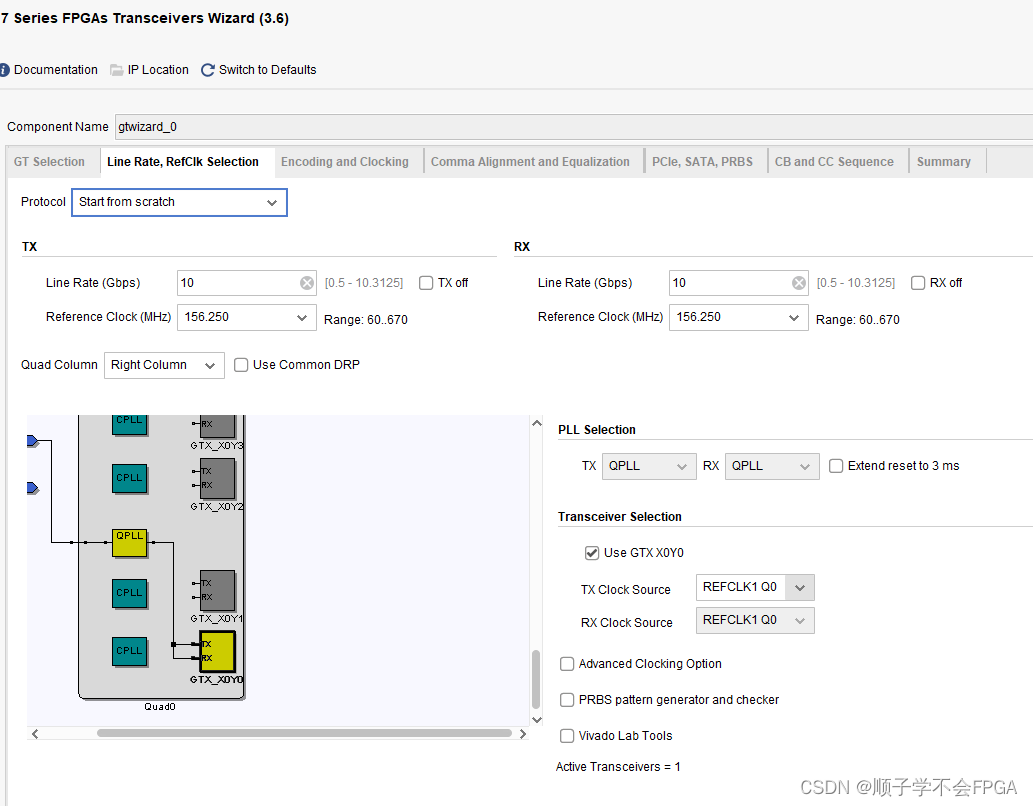

设置线速率还有协议等，协议选择从零开始，速率大于6.6G只能使用QPLL，channel和时钟选择后续可以直接在XDC当中进行约束，用户XDC优先级是最高的。

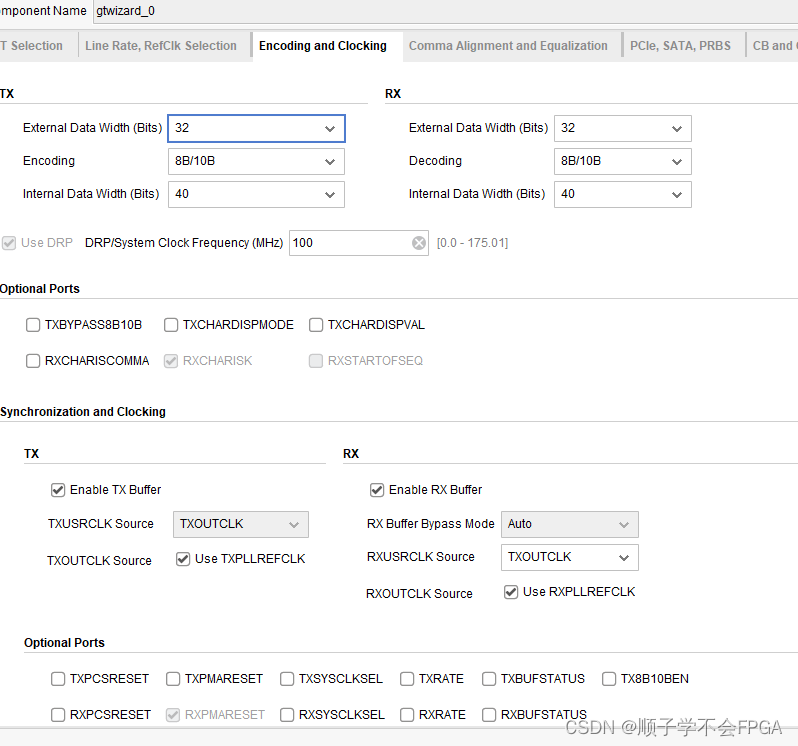

选择数据位宽、编码形式，并且开启输入输出Buffer，这块有点复杂，平时一般采用buffer即可

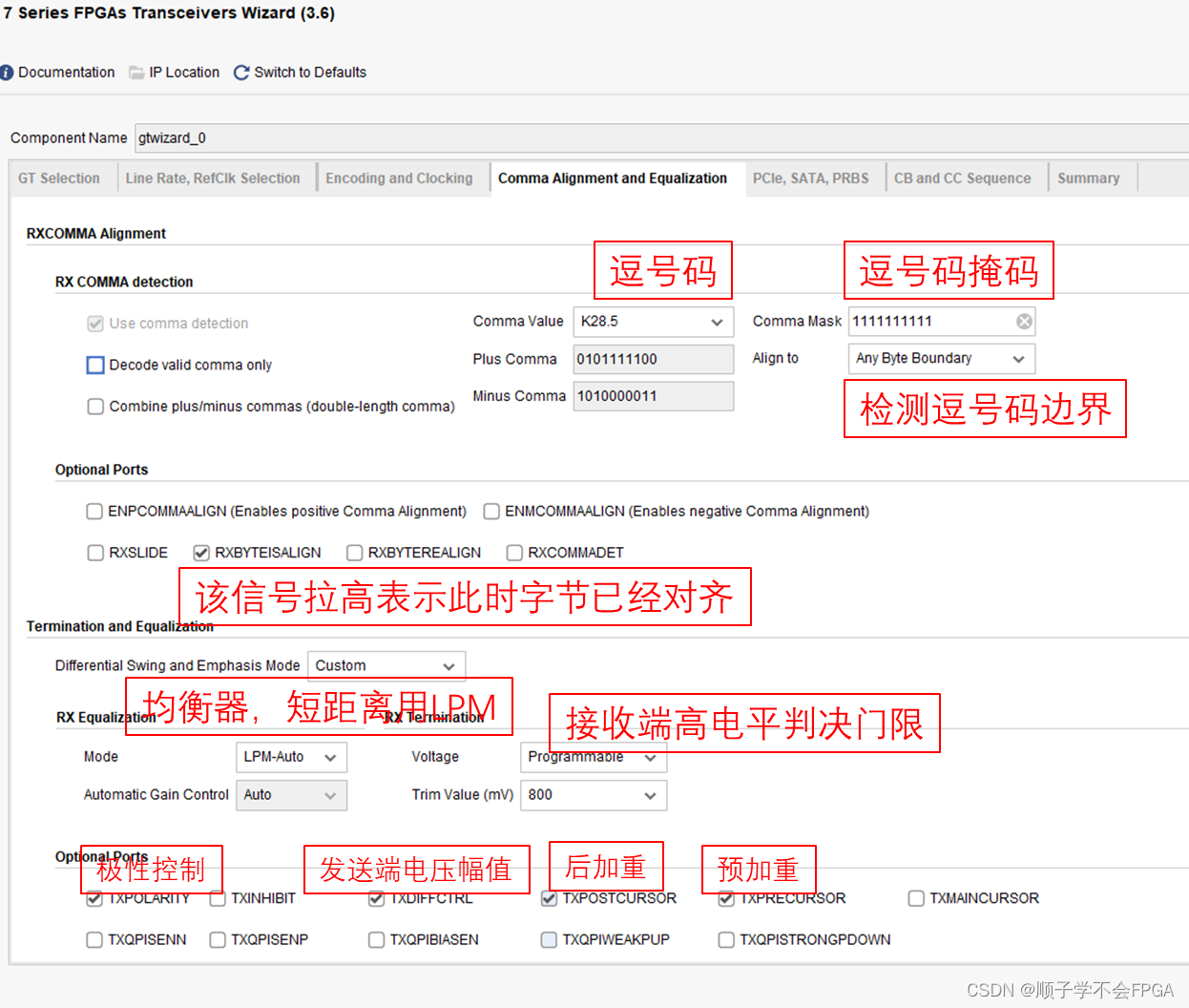

comma逗号码作用： 在接收线上数据是串行的，我们需要知道何时进行串并转换，逗号码就是用来指示当前串并转换正确的标识作用，一般都使用K28.5作为逗号码。

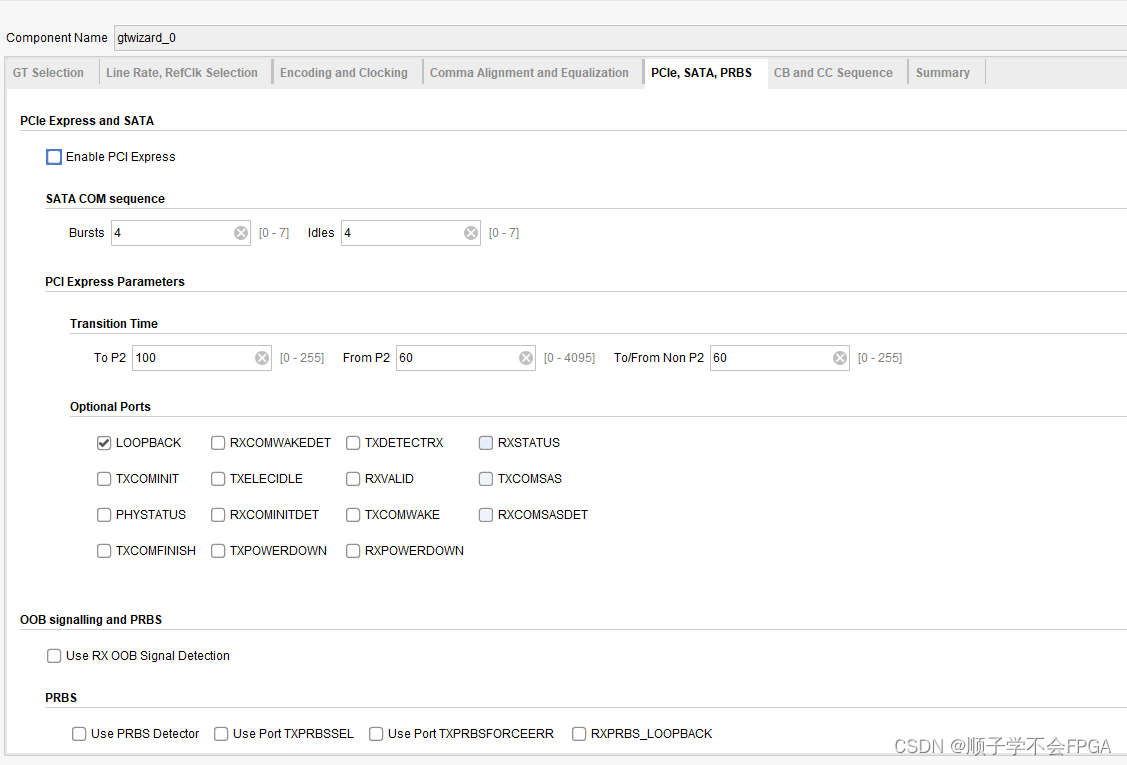

这页不用设置什么，进行SATA和PCIE设计的时候使用。
开启一个回环就行。

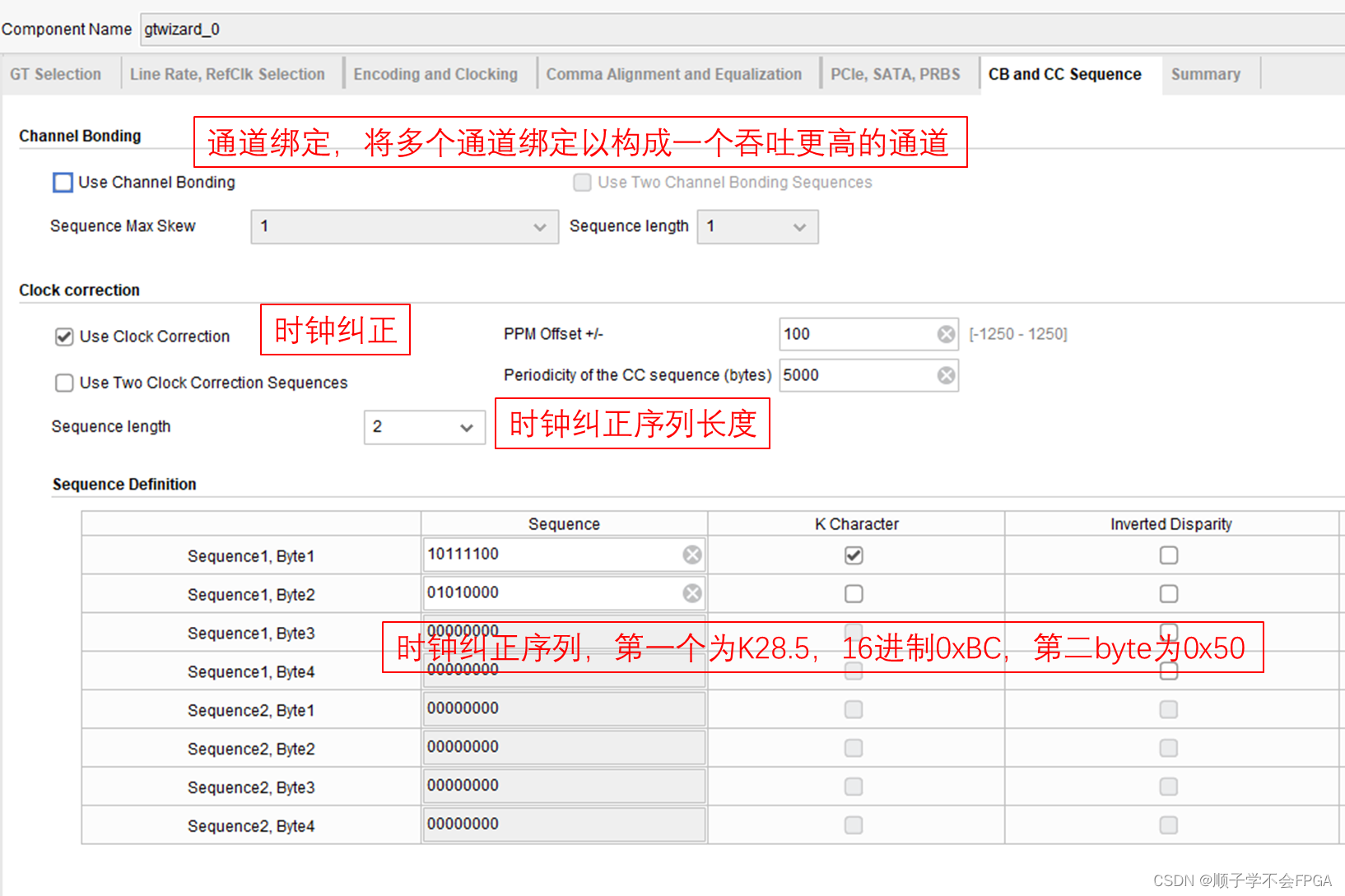

开启时钟纠正，用户在发送数据时，增加前导码0xBC50，以便接收端可以不断纠正时钟以消除累积误差

总结：
下一篇将介绍官方example design设计以及我们如何根据example design自定义设计PHY
