文章目录

一、sim_speedup_control信号
二、

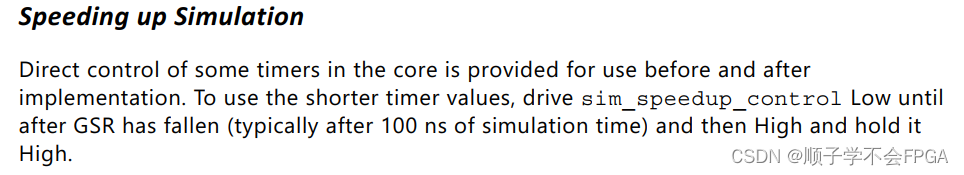

一、sim_speedup_control信号

在这里插入图片描述
一般来说我们自己进行仿真时候该信号都直接给1，之前的高速IP核好像并没有出过错误，但是10G PCSPMS IP核进行仿真的时候，该信号必须要先置为0，等待用户复位结束之后在coreclk上升沿拉高该信号，才能使得仿真时候的rx_resetdone正常拉高。

二、

用户输入XGMII数据的时候，必须要等待w_block_sync信号拉高，否则XGMII_TX接口处的数据正确，接收端也无法接收数据。
w_block_sync信号来自于core_status[0]

AXIS_test_module AXIS_test_module_u0(
    .i_clk                  (w_xgmii_clk        ),
    .i_rst                  (w_xgmii_rst || (!w_block_sync)),
    .m_axis_tdata           (s_axis_tdata       ),
    .m_axis_tuser           (s_axis_tuser       ),
    .m_axis_tkeep           (s_axis_tkeep       ),
    .m_axis_tlast           (s_axis_tlast       ),
    .m_axis_tvalid          (s_axis_tvalid      ),
    .s_axis_tready          (s_axis_tready      )
);
