UltraScale+的40G/50G Ethernet Subsystem IP核使用

前言

上文介绍了10G/25G Ethernet Subsystem IP核使用，本文将在此基础上介绍40G/50G Ethernet Subsystem IP核的使用，总体区别不大。

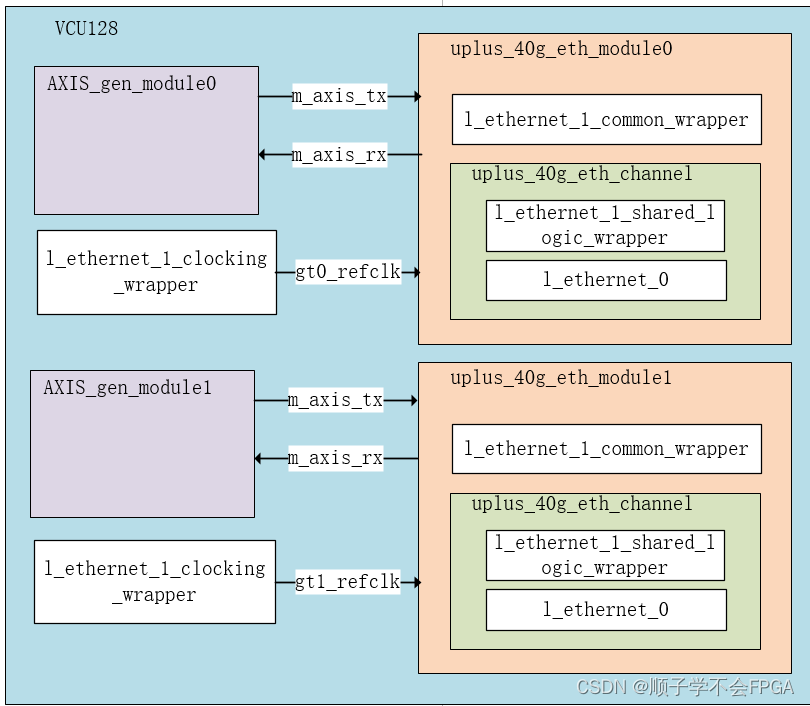

一、设计框图

由于40G以太网需要使用QSFP，需要四个GT channel，所以一个GT QUAD只能实现一个40G端口，本次实验如上图所示，俩个40G以太网IP核通过QSFP端口相互通信。每个端口使用独立的GT参考时钟，当然也可以共用一个参考时钟（如下图，不过要在代码里改一下COMMON参考时钟输入选择），GTY允许使用当前BANK上下各俩个BANK的参考时钟（7系列只允许上下各一个）。

二、模块说明

各个模块与10G并没有区别，IP核的信号线也几乎一致。只是将l_ethernet_1_clocking_wrapper模块放到了顶层，方便多个BANK之间共用一个外部GT参考时钟。（如下图：我会在下一篇文章当中进行详细介绍，暂时还在搞）

本人在上板验证时遇到了奇怪的BUG：
tx_core_reset_in_0信号和rx_core_reset_in_0信号我本来和10G一样给的是0，然后接收端无法正常接收数据，后来给成i_sys_rst其他复位（这个也是示例工程的做法），BUG就消失了，但是我重新将复位信号变为0以后也并没有再出现BUG，不知道是啥情况。。。

l_ethernet_1_shared_logic_wrapper i_l_ethernet_1_sharedlogic_wrapper
(
    .gt_txusrclk2_0                 (o_tx_clk_out                   ),
    .gt_rxusrclk2_0                 (o_rx_clk_out                   ),
    .rx_core_clk_0                  (w_rx_core_clk                  ),
    .gt_tx_reset_in_0               (w_gt_reset_tx_done_out|w_gtwiz_reset_tx_datapath_in),
    .gt_rx_reset_in_0               (w_gt_reset_rx_done_out|w_gtwiz_reset_rx_datapath_in),
    .tx_core_reset_in_0             (i_sys_rst),
    .rx_core_reset_in_0             (i_sys_rst),
    .tx_core_reset_out_0            (w_tx_core_reset                ),
    .rx_core_reset_out_0            (w_rx_core_reset                ),
    .usr_tx_reset_0                 (o_user_tx_reset                ),
    .usr_rx_reset_0                 (o_user_rx_reset                ),
    .rx_serdes_reset_out_0          (w_rx_serdes_reset              ),
    .gtwiz_reset_all_0              (w_gtwiz_reset_all              ),
    .gtwiz_reset_tx_datapath_out_0  (w_gtwiz_reset_tx_datapath_out  ),
    .gtwiz_reset_rx_datapath_out_0  (w_gtwiz_reset_rx_datapath_out  ),
    .sys_reset                      (i_sys_rst          ),
    .dclk                           (i_dclk             )
);

三、上板

上板不论是各个BANK独立使用本BANK的参考时钟还是共享参考时钟都是正常的，

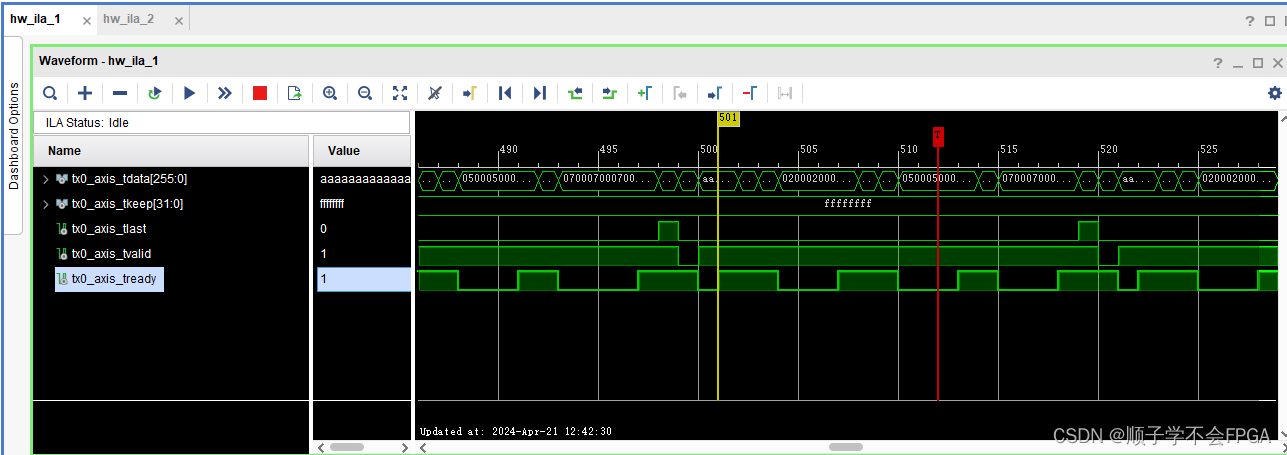

3.1、发送端

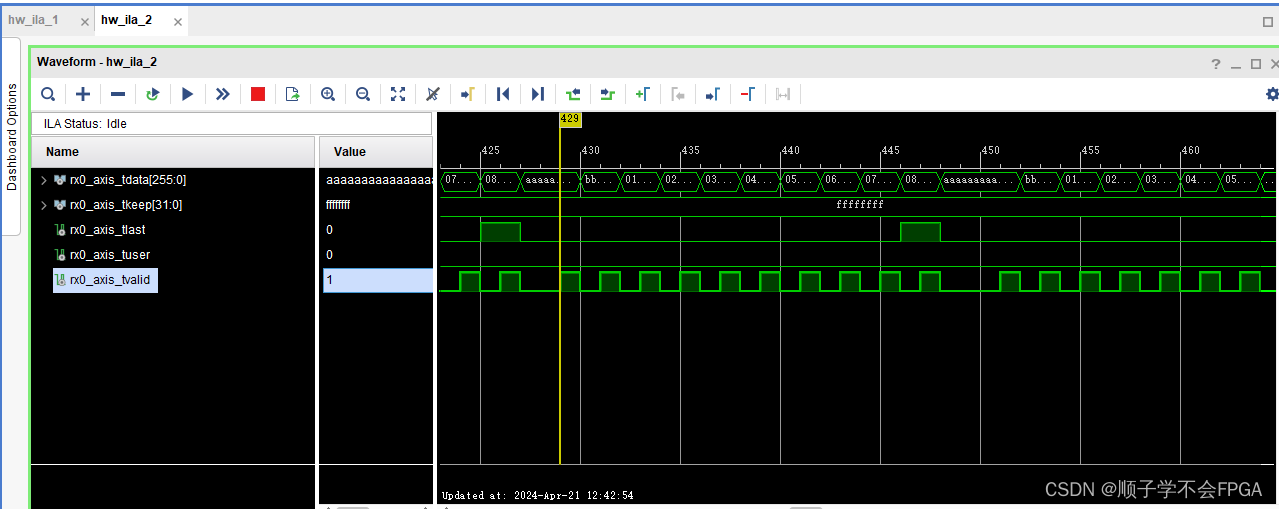

3.1、接收端

四、总结

完整工程代码参考：https://github.com/shun6-6/Uplus_40g_etg_design
