万兆以太网MAC设计（7）ARP协议报文格式详解以及ARP层模块设计

前言：

1、ARP协议详解

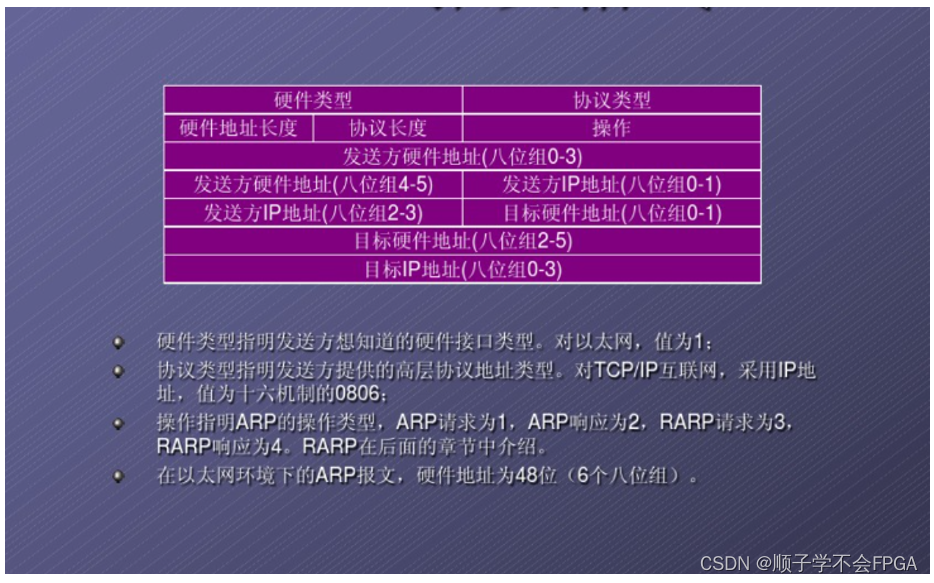

ARP数据格式：
硬件类型:表示硬件地址的类型。它的值为1表示以太网地址
协议类型:表示要映射的协议地址类型。它的值为0x0800即表示IP地址
硬件地址长度和协议地址长度：分别指出硬件地址和协议地址的长度，以字节为单位。对于以太网上IP地址的ARP请求或应答来说，它们的分别为6和4:
操作类型(OP):1表示ARP请求，2表示ARP应答

2、ARP工作机制

从 ARP 协议的数据包结构来看, 它的硬件类型和协议类型是可配置的, 因此它可以支持多种上层网络协议与下层硬件协议的映射, 写成一般形式, ARP 协议便是要解决 < Protocol, Address > 到硬件地址地址的映射, 目前我们使用的绝大多数局域网都是通过 WIFI (IEEE 802.11, 使用 CSMA/CA 做介质访问控制) 或有线连接 (IEEE 802.3, 使用 CSMA/CD 做介质访问控制) 进行连接, 它们都使用 48 位的 MAC 地址来进行通信, 因此我们只讨论 IP 地址映射为 MAC 地址的情形

当局域网的一台主机需要和另一台主机进行通信时, 假定已知道对方的 IP 地址, 但它没有该 IP 地址对应的 MAC 地址, 此时它需要在该局域网内广播发送 ARP 请求包, ARP 请求包里携带发送者自身的 MAC 地址, 自身的 IP 地址, 希望请求的目标主机的 IP 地址, 目标主机的 MAC 地址字段置为 0, 当 ARP 请求包发出以后, 局域网内的所有主机都将收到这个 ARP 请求。

收到 ARP 数据包的主机执行如下的步骤：

1. 检查自己的硬件地址类型与 ARP 数据包的硬件地址类型相同, 由于我们讨论的都是在普通的使用 MAC 地址的局域网下, 因此这项检查都是通过的, 当然主机也应 (SHOULD) 在检查硬件地址类型相同之后, 进一步检查硬件地址的长度是否与 ARP 数据包的硬件地址长度是相等的
2. 主机设置一个布尔型的标志位 Merge_Flag, 其初始值为 false, 如果 ARP 数据包中的发送者主机 IP 和发送者硬件地址在自己的 ARP 映射表中, 则主机应更新本机的 ARP 映射表, 并将 Merge_Flag 设置为 true
3. 接下来, 主机检查 ARP 数据包中的目标主机 IP 是否其自身, 如果是的话, 则该主机就是 ARP 请求的目标主机, 如果 Merge_Flag 为 false, 则主机应将发送者主机 IP, 发送者 MAC 地址写到自己的 ARP 映射表中, 然后检查 ARP 数据包的操作类型字段, 如果此次的 ARP 数据包是 ARPREQUEST, 此时主机应将发送者的 IP 与发送者的 MAC 地址写到 ARP 数据包的目标主机的 IP 字段和目标主机的硬件地址字段上, 而将自身的 IP 地址与自身的 MAC 地址写到发送者的 IP 字段与发送者的 MAC 地址字段, 并将操作类型字段改为 ARPREPLY, 并以单播的方式发给目标主机

上面的 ARP 处理环节有几点需要注意:

• ARP 请求是广播发送, 但 ARP 应答是单播发送
• 主机首先检查 ARP 数据包的发送者 IP 与发送者 MAC 地址是否在自己的 ARP 映射表中, 注意此时并没有预先去检查操作码字段, 换句话说, 无论该 ARP 数据包是 ARP 请求包还是 ARP 应答包, 主机都应首先将发送者主机 IP 与发送者 MAC 地址写到自己本机的 ARP 映射表中

二、ARP_RX模块设计

模块接口：

module ARP_RX#(
    parameter       P_SRC_IP_ADDR   = {
   8'd192,8'd168,8'd100,8'd99},
    parameter       P_SRC_MAC_ADDR
