该文章介绍了如何使用Labview结合NI-VISION扩展进行二维码识别和解码。通过IMAQExtractSingleColorPlaneVI提取图像的绿色平面，简化图像以利于识别，接着使用IMAQReadQRCodeVI进行解码，然后利用IMAQOverlayTextVI和IMAQOverlayMultipleLines2VI在图像上显示解码信息和二维码边界框。
🎉欢迎来到Labview专栏~USB摄像头识别和解码二维码
- ☆* o(≧▽≦)o *☆嗨~我是小夏与酒🍹
- ✨博客主页：小夏与酒的博客
- 🎈该系列文章专栏：Labview机器视觉
- 文章作者技术和水平有限，如果文中出现错误，希望大家能指正🙏
- 📜 欢迎大家关注！ ❤️
🎉【Labview机器视觉】- USB摄像头识别和解码二维码-目录
一、前言
该文章是基于NI-VISION的视觉识别，需要安装好对应的扩展，我使用的版本如下：

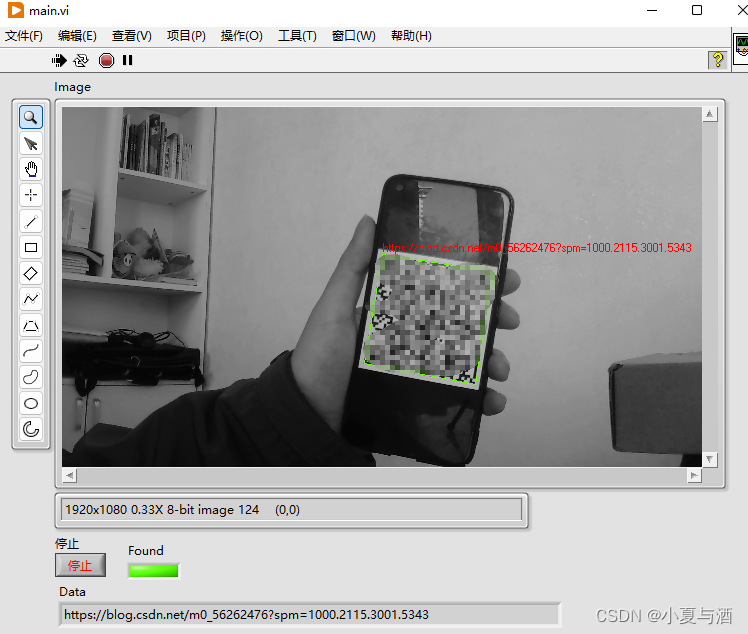

🥝效果展示
📜注意：在本篇文章和代码中，识别的码型为 QR Code：
🥝代码展示

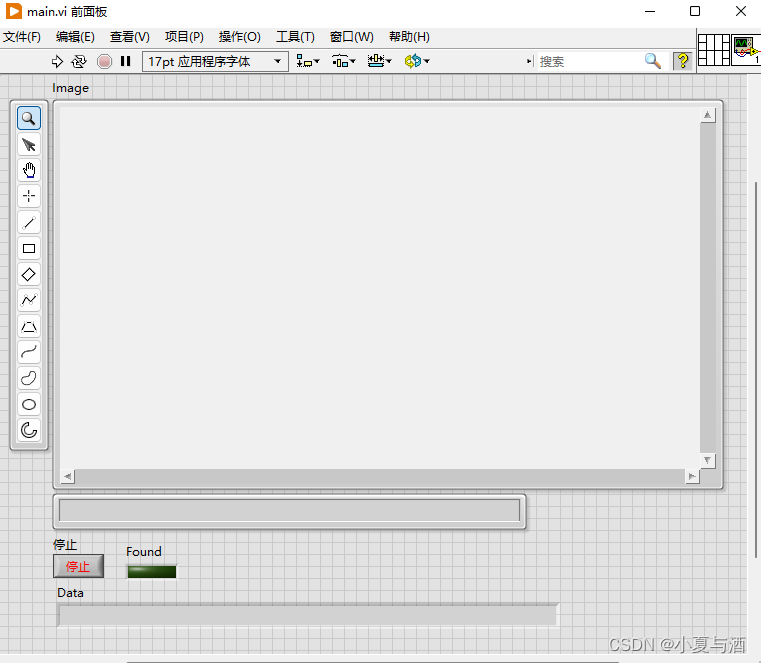

前面板：

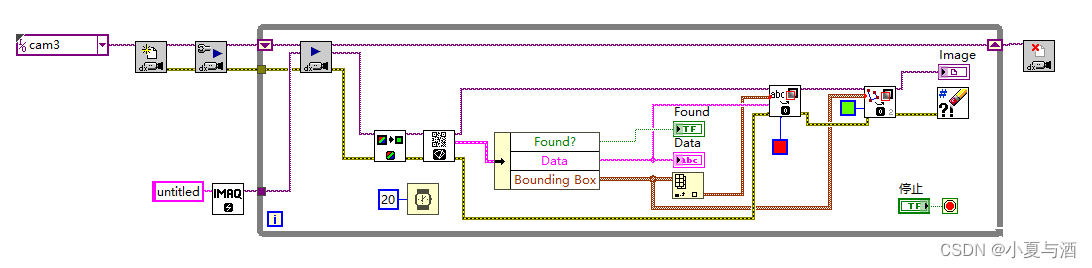

程序框图：
如果需要完整代码的可以在此下载：Labview机器视觉-USB摄像头识别二维码-完整程序
✨也可以三连该文章之后私聊我领取完整代码或者NI-VISION扩展组件！
🥝视频学习地址
视频学习地址：labview视觉：6 二维码识别与检测
二、代码详解
该项目的整体代码框图较为简单，但是部分vi函数还是有一些值得注意的地方：

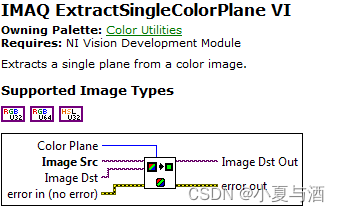

🍍IMAQ ExtractSingleColorPlane VI
✨该vi的作用简单来说就是：提取图像的某一颜色平面。
在展示效果中可以看到视频图像是黑白界面，没有任何彩色出现。这是因为在代码中调用了该函数，它默认提取图像的绿色平面：

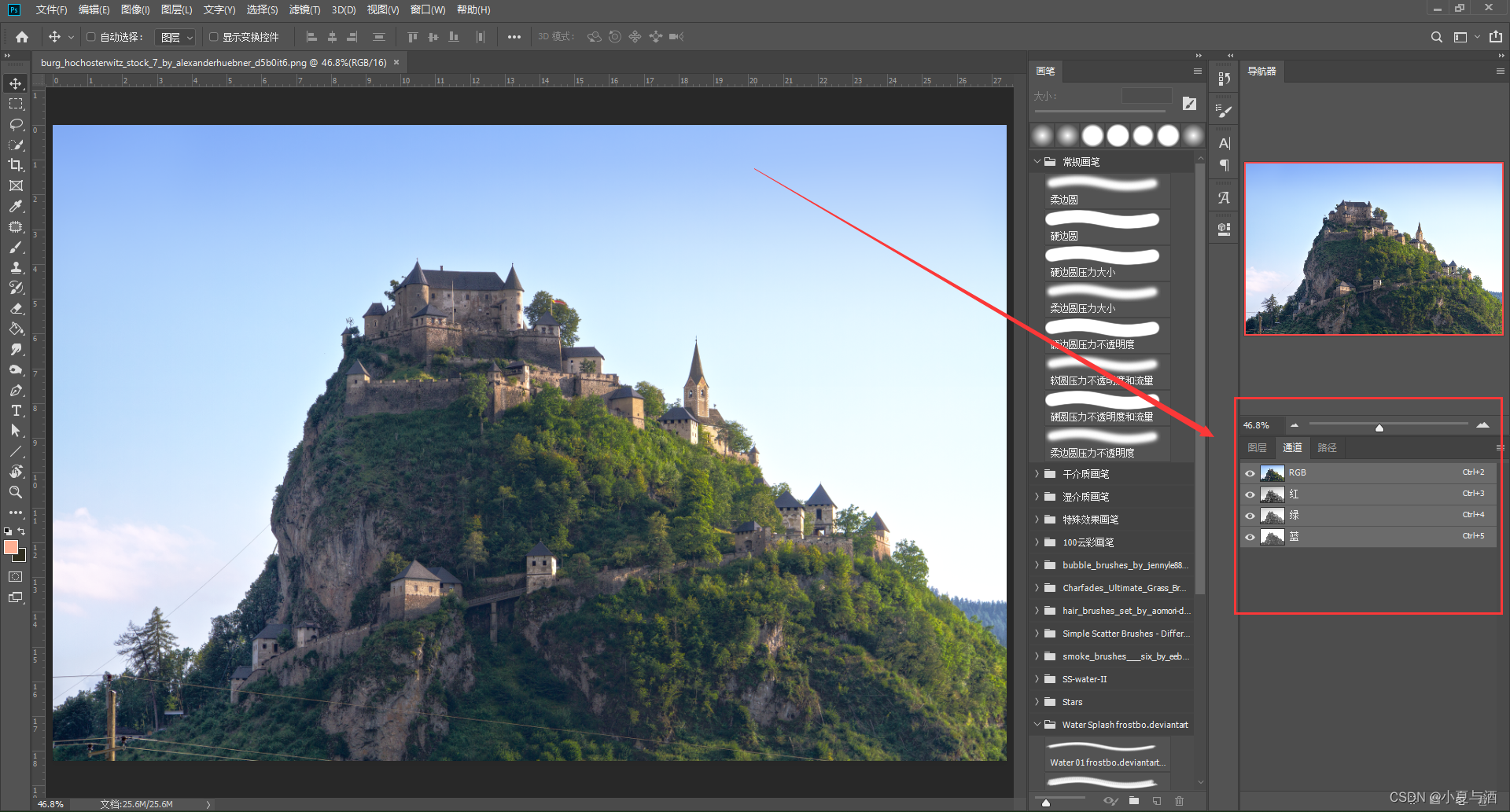

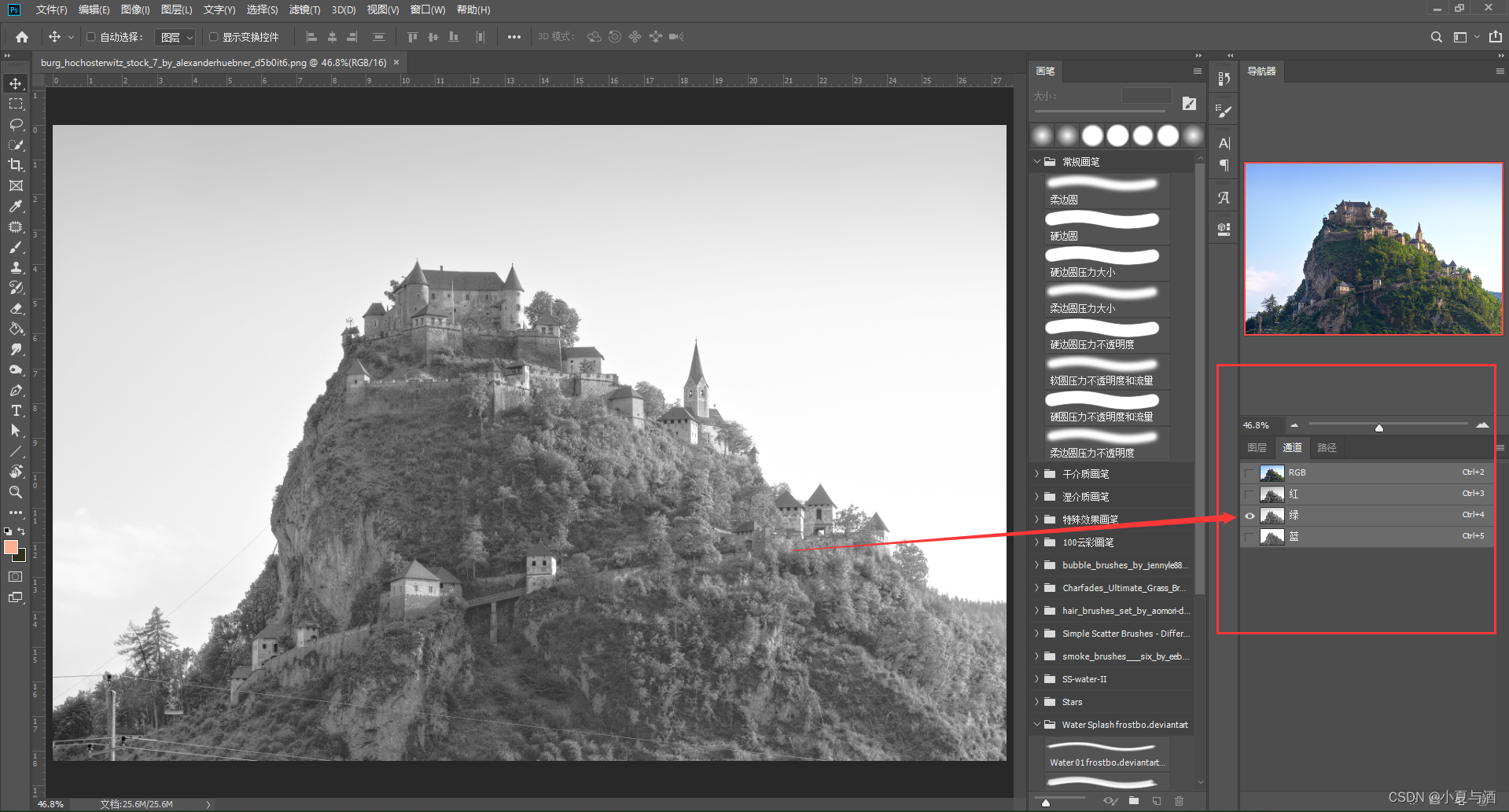

关于颜色平面，正如PS中的颜色通道是一个道理，在RGB色彩中有蓝色通道、红色通道和绿色通道：
其次，每个通道都有不一样的效果：
1.红色通道：在此通道下，越白的地方说明图片红色像素越强，越黑的地方说明图片红色像素越弱；
2.绿色通道：越白的地方说明图片绿色像素越强，越黑的地方说明图片绿色像素越弱；
3.蓝色通道：越白的地方说明图片蓝色像素越强，越黑的地方说明图片蓝色像素越弱。
更多关于Photoshop通道原理的介绍参考该文章：Photoshop通道原理
✨ 重点在这 ：
在选择任意一个原色通道时，会隐藏其他颜色的通道；在选择任意一个原色通道时，都是黑白色的，没有出现红、绿、蓝三种颜色，那是因为灰度模式更能便于查看当前通道的发光强度，ps默认用灰度模式显示通道。
我们使用该vi函数，就是为了让图像画面呈现出黑白色，这样更利于程序对二维码的识别。
🍍IMAQ Read QR Code VI

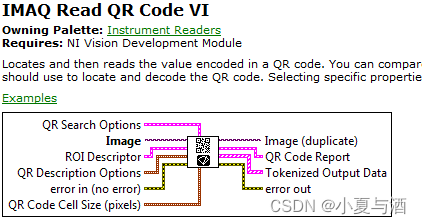

✨该vi函数就是识别和解码二维码的核心函数。该vi的使用重点在于QR Code Report 部分：

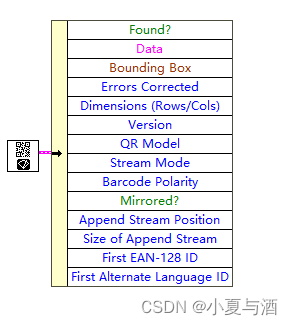

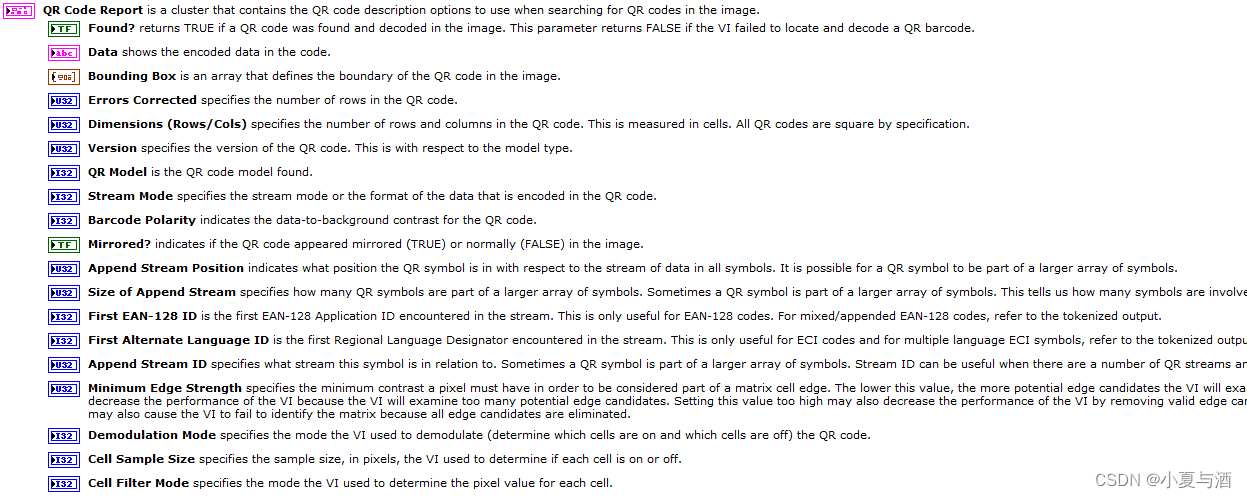

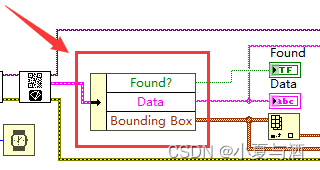

通过QR Code Report 就可以实现多种多样的操作：判断是否检测到二维码、输出二维码解码数据、获取二维码边界框等等。如下：
🍍IMAQ Overlay Text VI

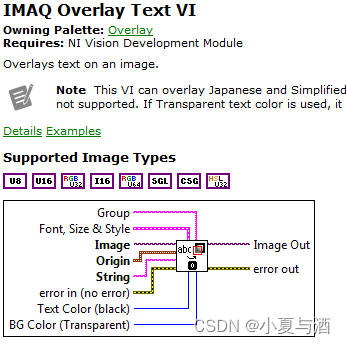

✨该vi函数的作用是在目标图像上实时添加（或者覆盖）文字：

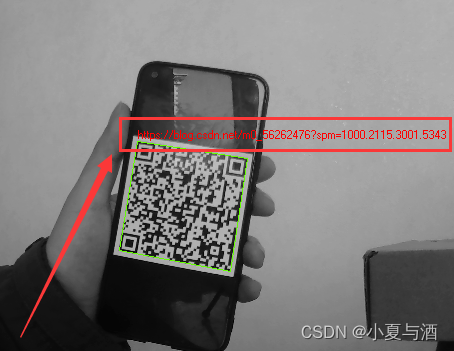

因此，我们便可以将二维码的解码数据添加到图像中。
🍍IMAQ Overlay Multiple Lines 2 VI
✨该vi函数的作用是在图像上叠加多条线，如折线或多边形。 我们将获取到的二维码边框输入到该vi中，就可以在图像上显示出二维码的边界框：
注意输入的数据形式：
