【OSPF实验】华三OSPF配置，华三OSPF实验

一、OSPF技术简介

        ospf(Open Shortest Path First) 是开放式最短路径优先协议的简称，具有路由变化收敛速度快、无路由环路、支持变长子网掩码 (VLSM) 和汇总、层次区域划分，自动感知拓扑变化等优点。每台ospf设备负责发现、维护与邻居的关系，通过可靠的泛洪进行周期性交互，并学习到整个自治系统的网络拓扑结构。每隔一个特定时间或当链路状态发生变化时，重新生成LSA，路由器通过泛洪机制将新LSA通告出去，以便实现路由的实时更新。

二、实验部分

1.实验拓扑

 2.配置步骤

(1).基础配置：

SW1：

[SW1]vlan 10    //创建vlan 10

[SW1-vlan10]int vlan 10    //进入vlanif 10

[SW1-Vlan-interface10]ip add 192.168.10.254 24    //配置ip

[SW1-Vlan-interface10]int g1/0/2    //进入接口

[SW1-GigabitEthernet1/0/2]port link-type access    //配置接口类型为acess

[SW1-GigabitEthernet1/0/2]port access vlan 10    //把端口加入vlan 10

[SW1-GigabitEthernet1/0/2]int vlan 1    //进入vlanif 1

[SW1-Vlan-interface1]ip add 50.1.1.1 24    //配置ip

[SW1-Vlan-interface1]quit    //返回系统视图

SW2：

[SW2]int vlan 1    //进入vlanif 1

[SW2-Vlan-interface1]ip add 50.1.1.2 24    //配置ip

[SW2-Vlan-interface1]quit    //返回系统视图

[SW2]vlan 2    //创建vlan 2

[SW2-vlan2]int vlan 2    //进入vlanif 2

[SW2-Vlan-interface2]ip add 60.1.1.1 24    //配置ip

[SW2-Vlan-interface2]int g1/0/2    //进入接口

[SW2-GigabitEthernet1/0/2]port link-type access    //配置接口类型为access

[SW2-GigabitEthernet1/0/2]port access vlan 2    //把端口加入到vlan 2

[SW2-GigabitEthernet1/0/2]quit    //返回系统视图

SW3：

[SW3]int vlan 1    //进入vlanif 1

[SW3-Vlan-interface1]ip add 60.1.1.2 24    //配置ip

[SW3-Vlan-interface1]quit    //返回系统视图

[SW3]vlan 2       //创建vlan 2

[SW3-vlan2]int vlan 2    //进入vlanif 2

[SW3-Vlan-interface2]ip add 70.1.1.1 24    //配置ip

[SW3-Vlan-interface2]int g1/0/2    //进入接口

[SW3-GigabitEthernet1/0/2]port link-type access    //配置接口类型为access

[SW3-GigabitEthernet1/0/2]port access vlan 2    //把端口加入到vlan 2

[SW3-GigabitEthernet1/0/2]quit    //返回系统视图

SW4：

[SW4]vlan 20    //创建vlan 20

[SW4-vlan20]int vlan 20    //进入vlanif 20

[SW4-Vlan-interface20]ip add 192.168.20.254 24    //配置ip

[SW4-Vlan-interface20]int g1/0/2    //进入接口

[SW4-GigabitEthernet1/0/2]port link-type access    //配置接口类型为access

[SW4-GigabitEthernet1/0/2]port access vlan 20    //把端口加入vlan 20

[SW4-GigabitEthernet1/0/2]int vlan 1    //进入vlanif 1

[SW4-Vlan-interface1]ip add 70.1.1.2 24    //配置ip

[SW4-Vlan-interface1]quit    //返回系统视图

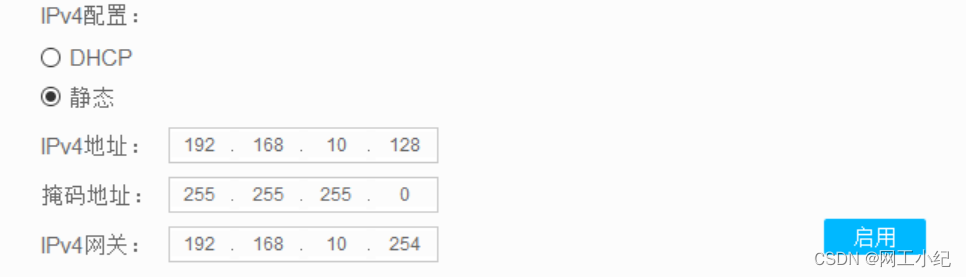

PC1：

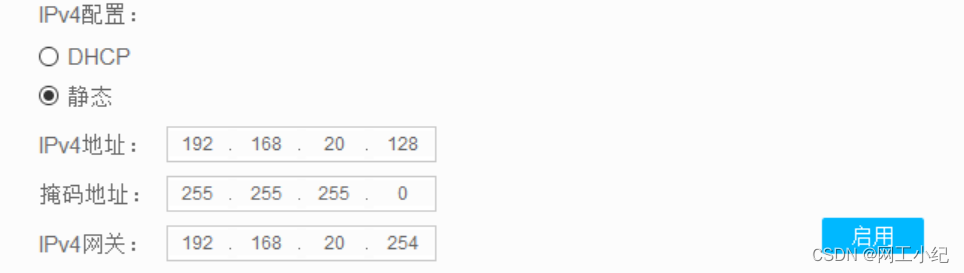

PC2：

(2).OSPF配置：

SW1：

[SW1]ospf 100 router-id 1.1.1.1    //创建ospf进程，进程号为100，RID为1.1.1.1

[SW1-ospf-100]area 0    //创建区域0

[SW1-ospf-100-area-0.0.0.0]network 192.168.10.0 0.0.0.255    //宣告网段，使能网段下接口

[SW1-ospf-100-area-0.0.0.0]network 50.1.1.0 0.0.0.255    //宣告网段，使能网段下接口

[SW1-ospf-100-area-0.0.0.0]quit    //返回ospf视图

[SW1-ospf-1]silent-interface Vlan-interface 10    //静默vlanif 10，使其不发送ospf报文

[SW1-ospf-100]quit    //返回系统视图

SW2：

[SW2]ospf 100 router-id 2.2.2.2    //创建ospf进程，进程号为100，RID为2.2.2.2

[SW2-ospf-100]area 0    //创建区域0

[SW2-ospf-100-area-0.0.0.0]network 50.1.1.0 0.0.0.255    //宣告网段，使能网段下接口

[SW2-ospf-100-area-0.0.0.0]quit    //返回ospf视图

[SW2-ospf-100]area 1    //创建区域1

[SW2-ospf-100-area-0.0.0.1]network 60.1.1.0 0.0.0.255    //宣告网段，使能网段下接口

[SW2-ospf-100-area-0.0.0.1]quit    //返回ospf视图

[SW2-ospf-100]quit    //返回系统视图

SW3：

[SW3]ospf 100 router-id 3.3.3.3    //创建ospf进程，进程号为100，RID为3.3.3.3

[SW3-ospf-100]area 1    //创建区域1

[SW3-ospf-100-area-0.0.0.1]network 60.1.1.0 0.0.0.255    //宣告网段，使能网段下接口

[SW3-ospf-100-area-0.0.0.1]network 70.1.1.0 0.0.0.255    //宣告网段，使能网段下接口

[SW3-ospf-100-area-0.0.0.1]quit    //返回ospf视图

[SW3-ospf-100]quit    //返回系统视图

SW4：

[SW4]ospf 100 router-id 4.4.4.4    //创建ospf进程，进程号为100，RID为4.4.4.4

[SW4-ospf-100]area 1    //创建区域1

[SW4-ospf-100-area-0.0.0.1]network 70.1.1.0 0.0.0.255    //宣告网段，使能网段下接口

[SW4-ospf-100-area-0.0.0.1]network 192.168.20.0 0.0.0.255    //宣告网段，使能网段下接口

[SW4-ospf-100-area-0.0.0.1]quit    //返回ospf视图

[SW4-ospf-1]silent-interface Vlan-interface 20    //静默vlanif 20，使其不发送ospf报文

[SW4-ospf-100]quit    //返回系统视图

三、结果检验

1.使用 display ospf peer 命令查看邻居状态：

SW1：

SW2：

SW3：

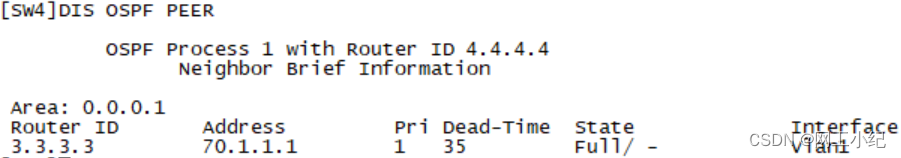

SW4：

2.使用 dis ip routing-table protocol ospf 查看 ospf 路由表项：

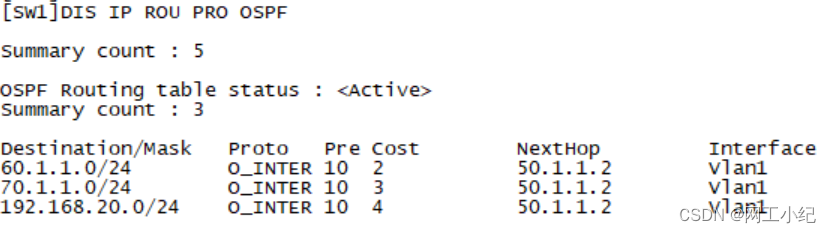

SW1：

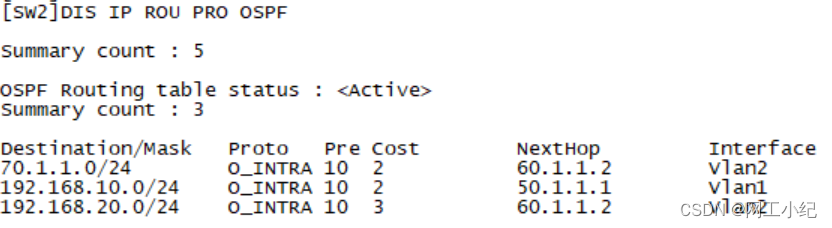

SW2：

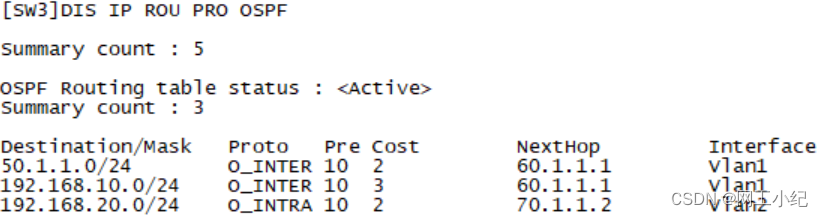

SW3：

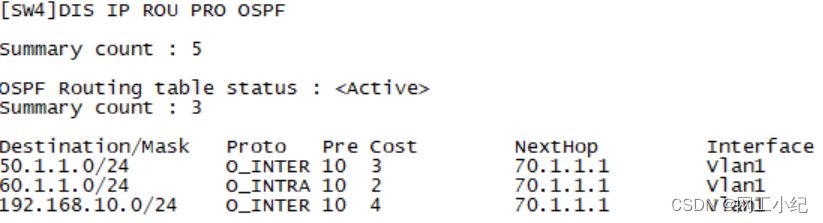

SW4：

3.PC1 ping PC2：

实验完成，感谢观看。
