实验环境

实验虚拟机：ubuntu22.04.01
模拟固件：HG532eV100R001C01B020_upgrade_packet.bin
镜像文件：debian_squeeze_mips_standard.qcow2和vmlinux-2.6.32-5-4kc-malta

固件模拟过程

从固件中提取出文件系统

使用binwalk从需要模拟的固件中提取出相应的文件系统

binwalk -Me HG532eV100R001C01B020_upgrade_packet.bin

在这里插入图片描述
命令执行完毕之后，我们发现当前目录下多了一个_HG532eV100R001C01B020_upgrade_packet.bin.extracted文件，里面存放了提取出来的文件系统以及其他的一些东西

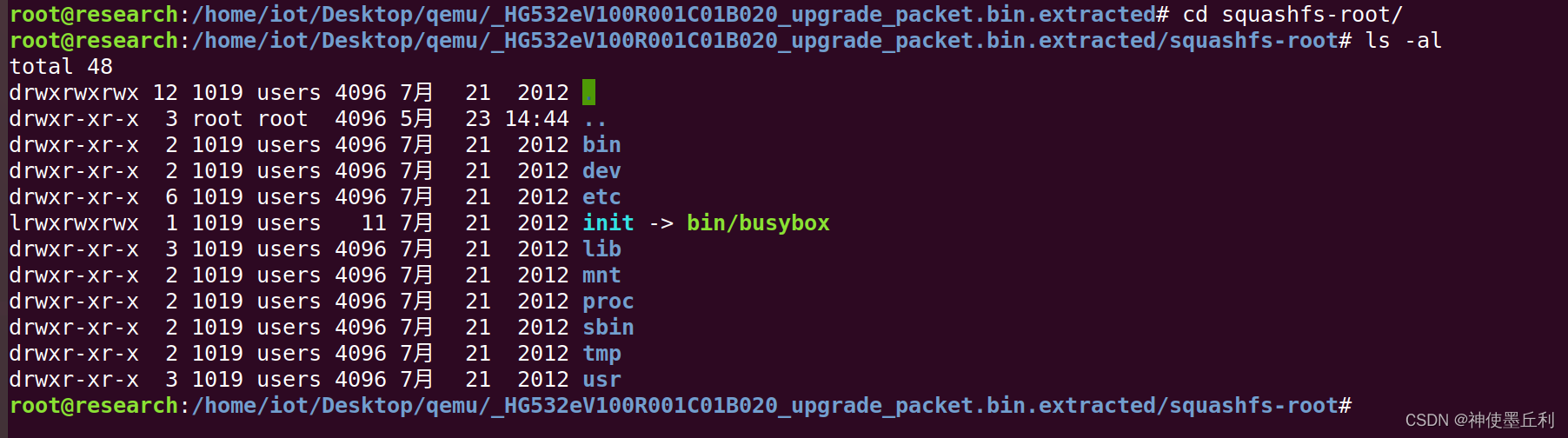

squashfs-root目录相信大家都不陌生，里面一般存放的都是文件系统之类的文件。进去看下，确实如此。
在这里插入图片描述
到这里，文件系统的提取就完成了。

创建网桥

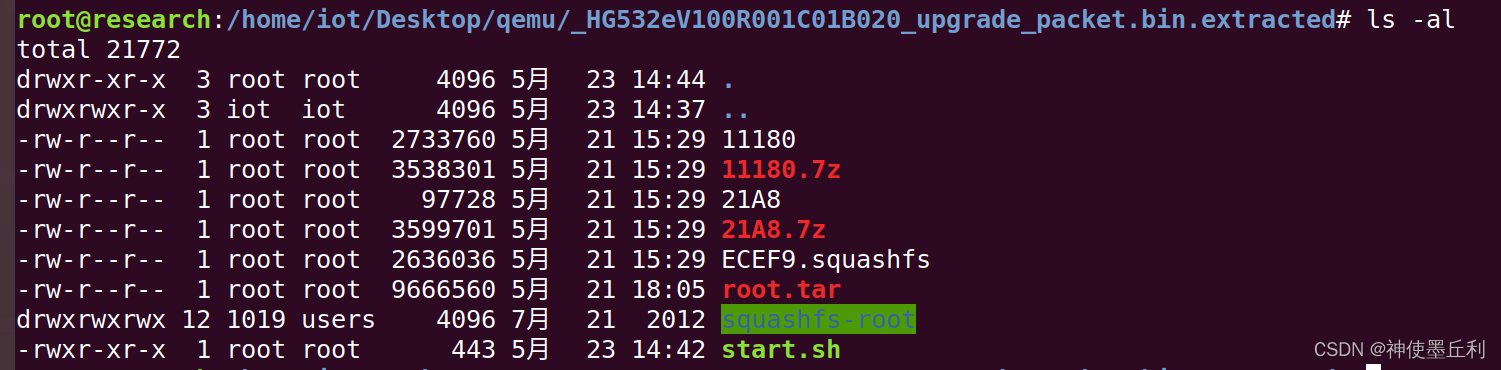

这里我们在_HG532eV100R001C01B020_upgrade_packet.bin.extracted文件价下创建一个start.sh文件（名字无所谓，主要是.sh可执行文件），放入如下代码
在这里插入图片描述

#!/bin/sh
sudo brctl addbr virbr0
sudo ifconfig virbr0 192.168.181.55/24 up
sudo tunctl -t tap0
sudo ifconfig tap0 192.168.181.56/24 up
sudo brctl addif virbr0 tap0
sudo qemu-system-mips -M malta -kernel /home/iot/Desktop/qemu/vmlinux-2.6.32-5-4kc-malta -hda /home/iot/Desktop/qemu/debian_squeeze_mips_standard.qcow2 -append "root=/dev/sda1 console=tty0"  -netdev tap,id=tapnet,ifname=tap0,script=no -device rtl8139,netdev=tapnet -nographic

保存后，在当前文件下给.sh文件赋予可执行文件的权限，并执行。

注意：这里两个镜像文件的路径需要是绝对路径，否则会报错说找不到相应的文件。

使用一个可执行文件的目的在于不用每次都输入一大串的命令，只需要每次使用./执行该文件即可进行相应的配置。

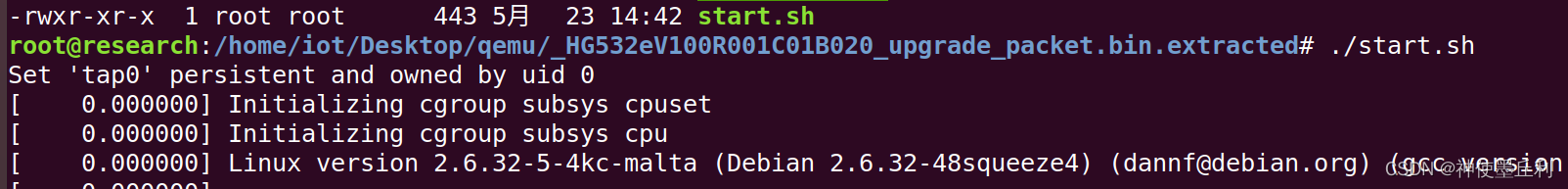

chmod +x start.sh
./start.sh

在这里插入图片描述

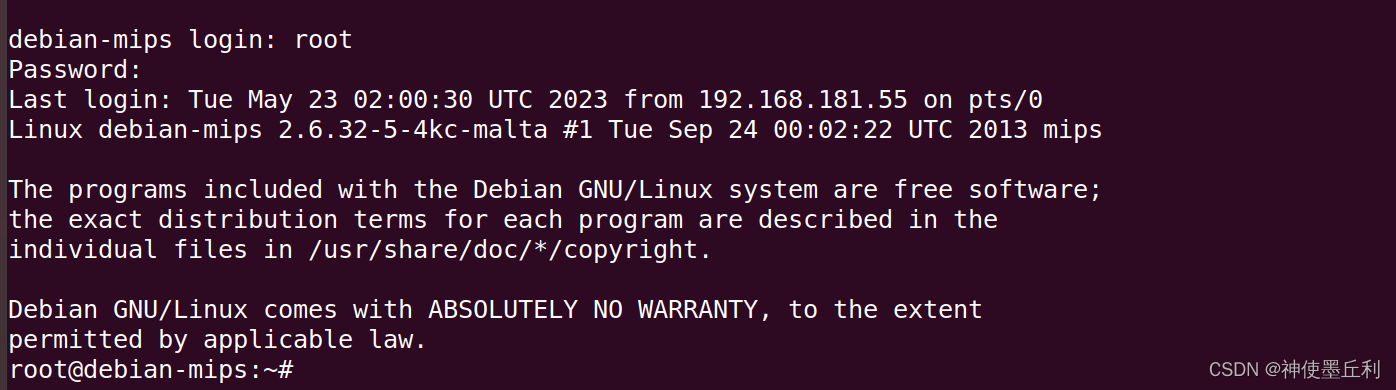

运行到最后，会让我们输入相应的账号密码用于登录。（账号与密码均为root）

配置虚拟网络

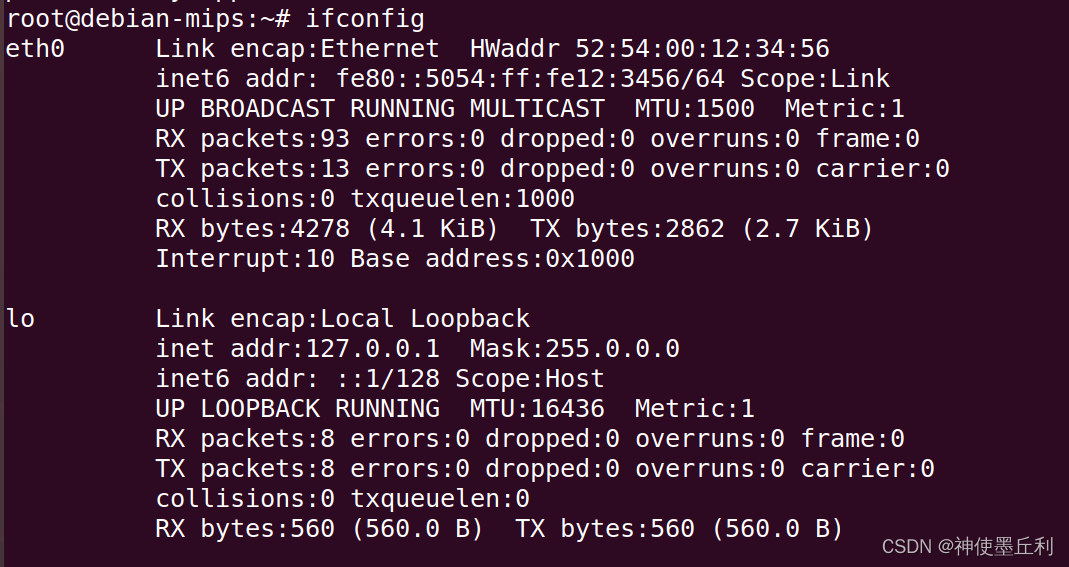

查看此时路由器的网络配置环境，发现网卡没有配置相应的ip地址，需要我们手动配置一个。
在这里插入图片描述

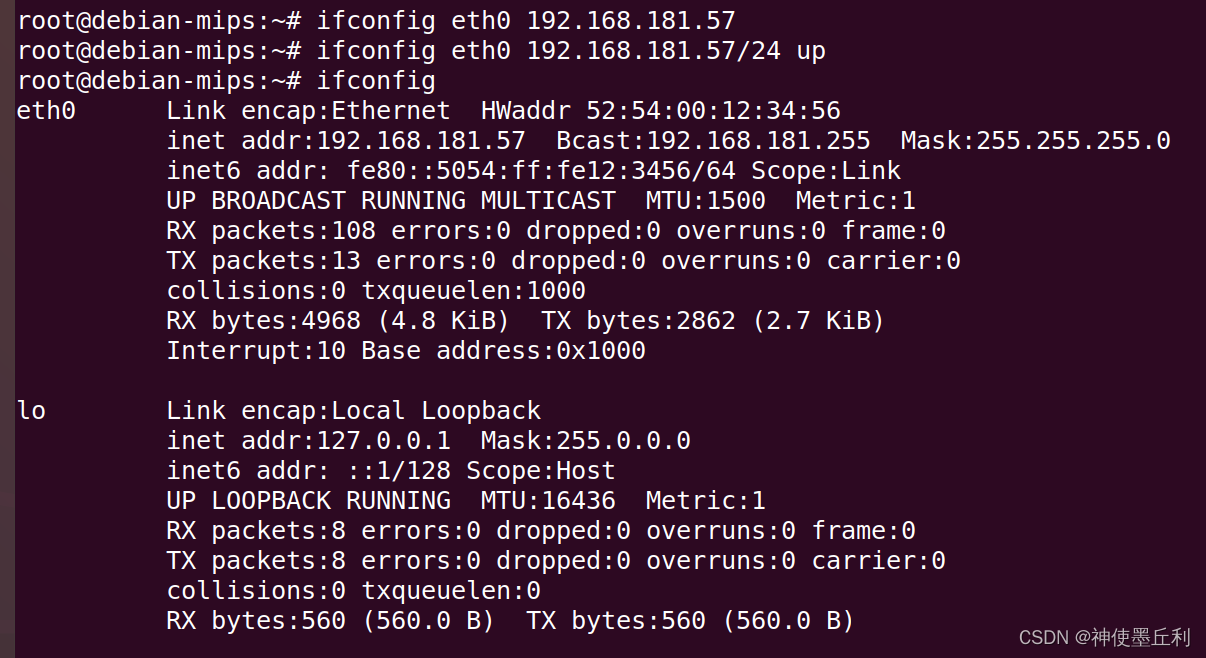

输入如下命令进行网卡信息的配置：

ifconfig eth0 192.168.181.57
ifconfig eth0 192.168.181.57/24 up
ifconfig

首先是添加一个ip地址，接着启动该网卡，并查看启动情况。
在这里插入图片描述

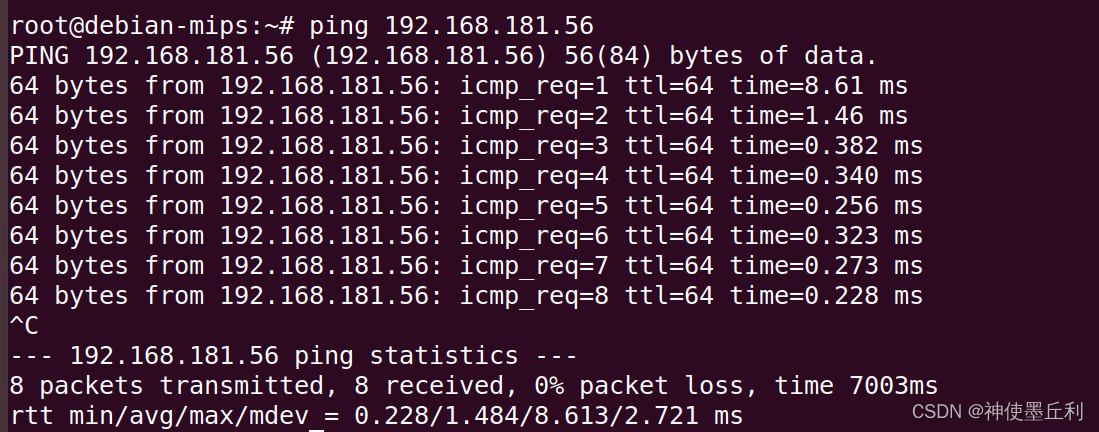

查看与主机的通讯情况，可以看到此时已经可以和主机互相ping同，表示网卡工作正常。

到这里，网桥与虚拟网卡的配置就完成了，下一步就是启动我们的路由器。

启动路由器

将目标文件系统上传到虚拟机

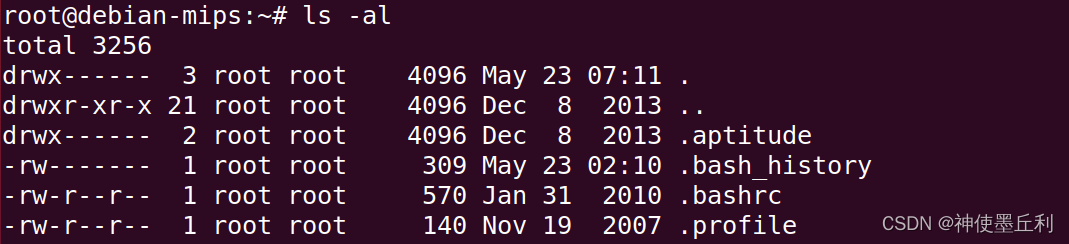

查看当前的模拟界面，除了一些配置文件什么都没有
在这里插入图片描述
首先将我们之前提取出来的文件系统进行打包，之后上传到虚拟机中
解压。
使用如下命令：

 tar -czvf squashfs-root.tar squashfs-root/
 scp squashfs-root.tar root@192.168.181.57:/root/

执行文件挂载

在虚拟机中讲传过来的压缩包解压，输入一下命令进行文件挂载：

mount -o bind dev ./squashfs-root/dev
mount -t proc /proc ./squashfs-root/proc

这里还是推荐使用.sh文件进行命令的执行，创建一个build.sh文件，输入相应的命令：
在这里插入图片描述
将.sh文件传输到虚拟机中

scp build.sh root@192.168.181.57:/root/

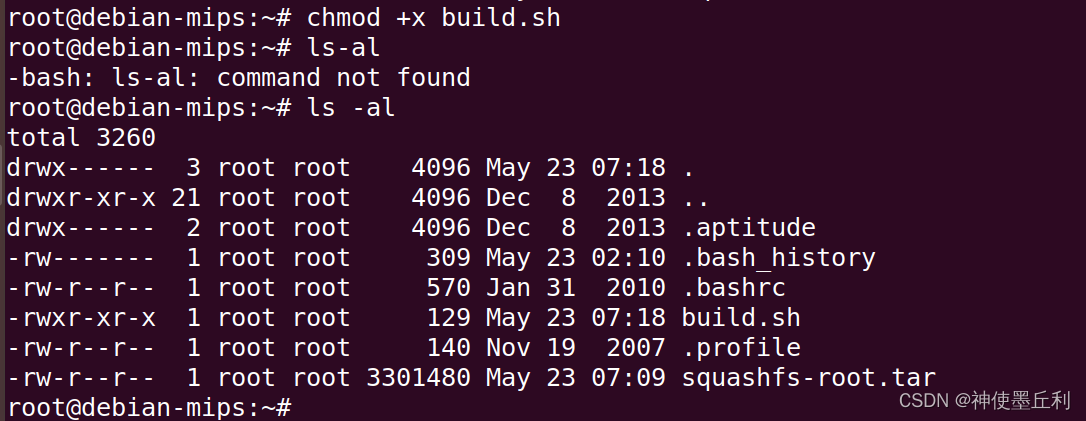

回到虚拟机中，使用chmod将build.sh文件设置为可执行文件。
在这里插入图片描述
现在完事具备，只需要将build.sh文件执行即可。

使用ssh登录路由器并启动

这里不直接在虚拟机中登录虚拟机，而在主机上使用ssh登录虚拟机，原因在于虚拟机在启动路由器的过程中，会更改之前配置的ip地址，导致网页无法访问的情况。

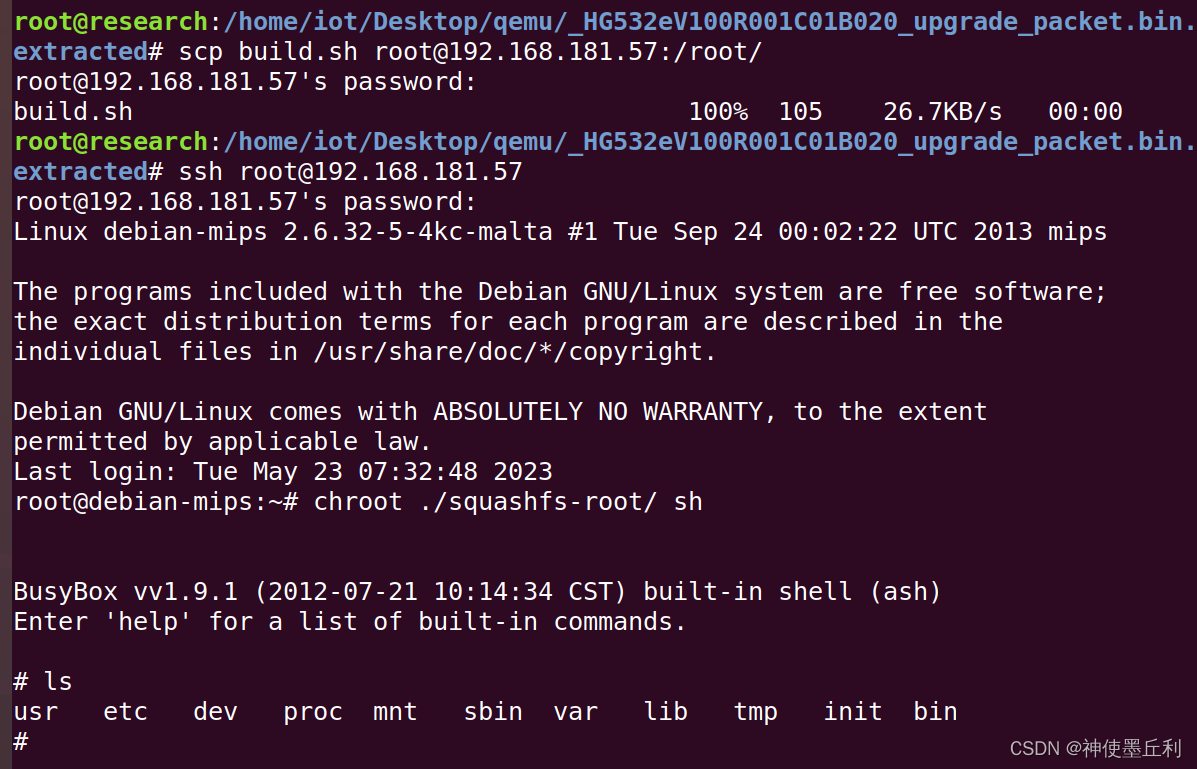

在主机中登录虚拟机：
在这里插入图片描述

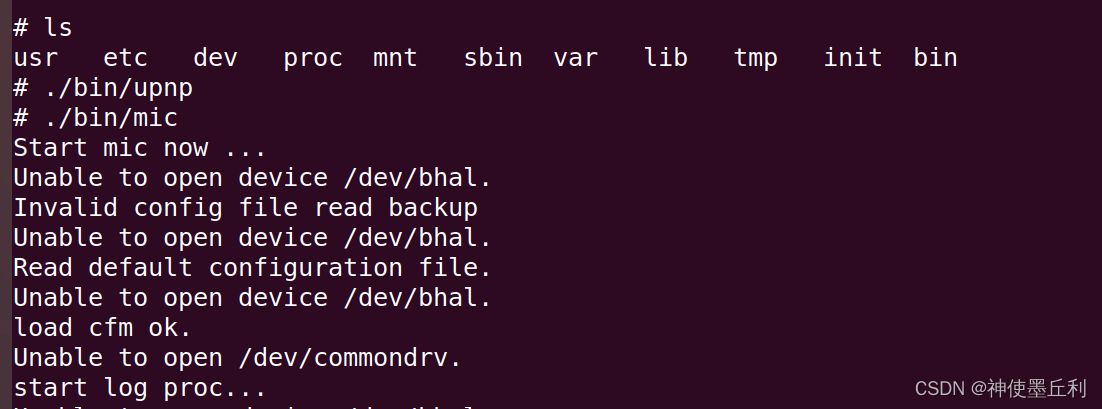

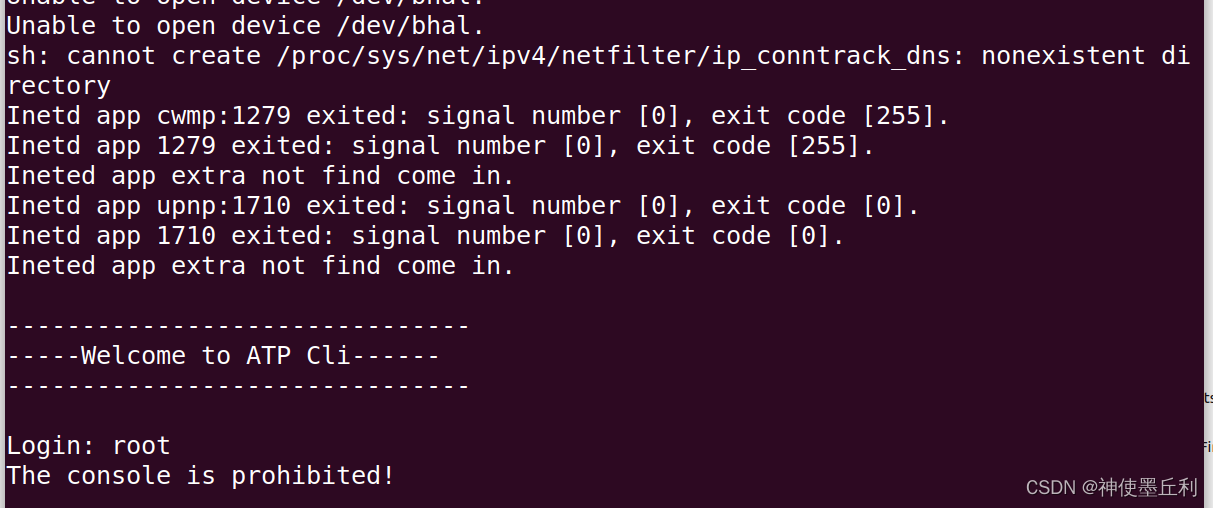

启动路由器：

./bin/upnp
./bin/mic

在这里插入图片描述
没有报错，表示设备模拟成功。

重新配置ip并登录网页

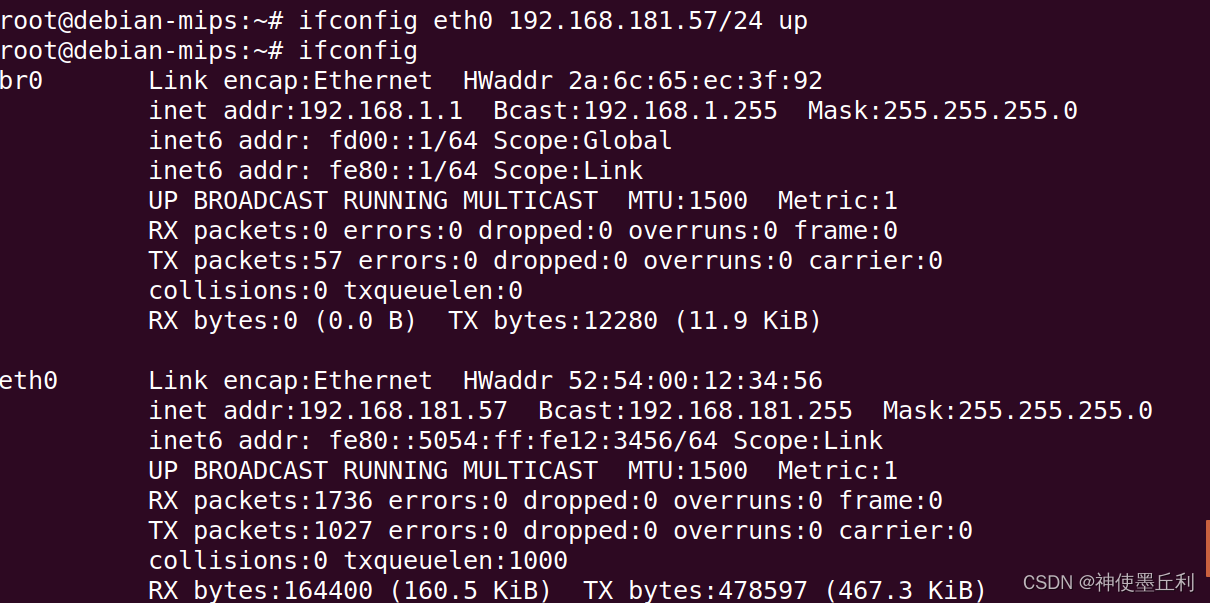

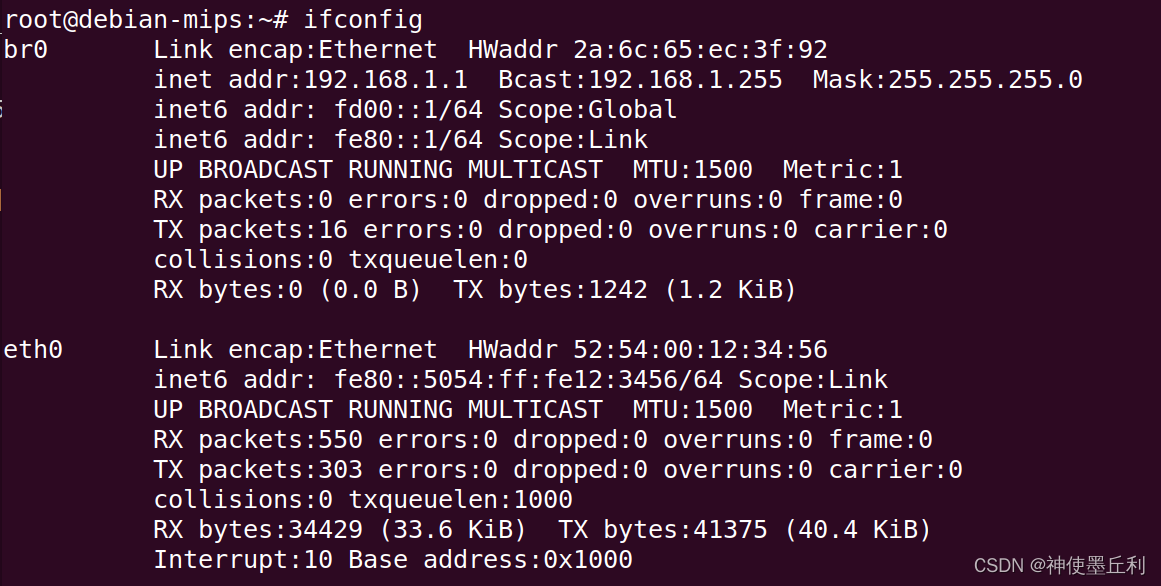

需要注意的是，此时设备的ip地址已经发生了更改，我们在虚拟机中使用ifconfig查看网卡状态，发现之前配置的ip地址没有了，这是由于有些设备在启动的过程中，会自动将之前的一些ip配置信息删除掉。因此，设备启动后，仍然需要手动配置一下ip。
在这里插入图片描述

现在路由器设备已经成功模拟出来了，可以通过web服务登录路由器管理界面。

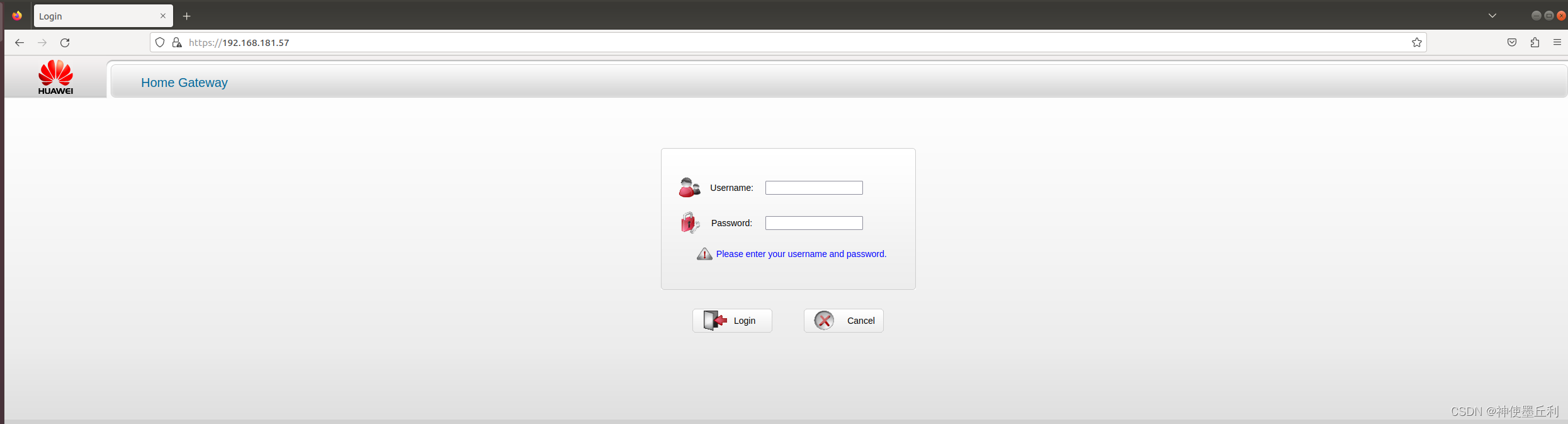

访问192.168.181.57网址，可以看到显示有相应的登录界面。

用户名与密码均为user。登录进去之后可以查看相应的配置。
