大数据技术与实践学习笔记（3 of 3，from hitwh）

大数据技术与实践

注意！由于文章图片是通过typora一键上传图片实现，该功能还存在bug，容易导致图片顺序混乱，文章（1 of 3）开头提供了原版文章的 pdf 资源下载，推荐下载 pdf 后观看，或评论区联系我获取下载链接

3.4-Hive

一、概述

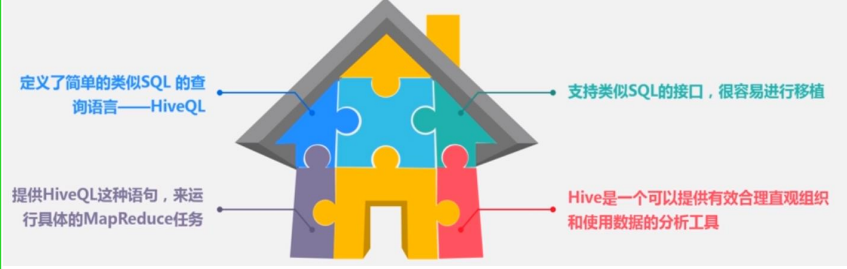

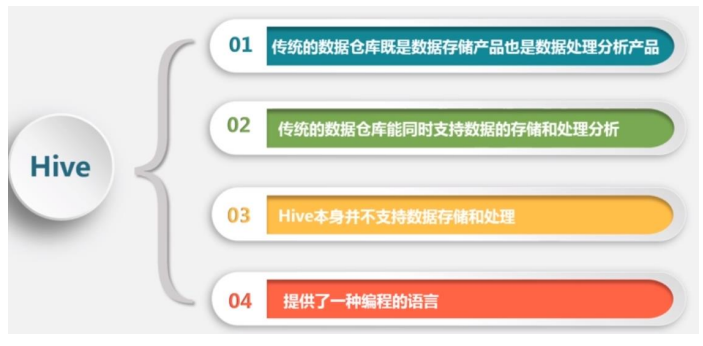

Hive简介

1. Hive是一个构建于Hadoop顶层的数据仓库工具



   • 依赖分布式文件系统HDFS存储数据

   • 依赖分布式并行计算模型MapReduce处理数据



2. Hive具有的特点非常适用于数据仓库。

   • 采用批处理方式处理海量数据
     • Hive需要把HiveQL语句转换成MapReduce任务进行运行；
     • 数据仓库存储的是静态数据，对静态数据的分析适合采用批处理方式，不 需要快速响应给出结果，而且数据本身也不会频繁变化。
   • 提供适合数据仓库操作的工具
     • Hive本身提供了一系列对数据进行提取转化加载的工具，可以存储、查询 和分析存储在Hadoop中的大规模数据；
     • 非常适合数据仓库应用程序维护海量数据、对数据进行挖掘、形成意见和 报告等

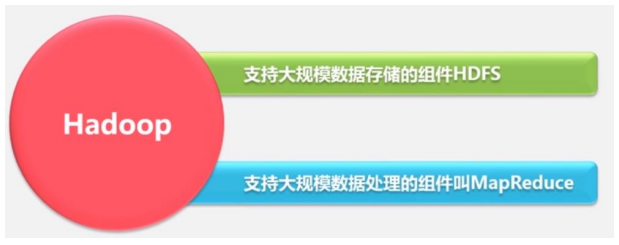

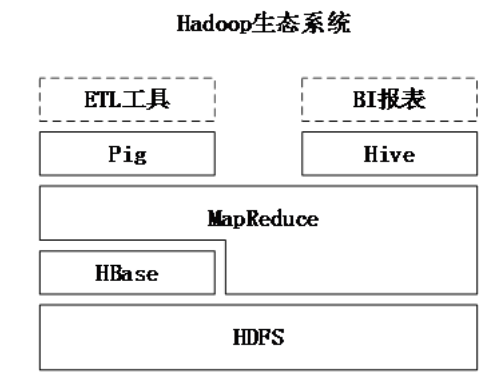

Hive与Hadoop生态系统中其他组件的关系

1. Hive依赖于HDFS 存储数据，HDFS作为高可靠性的底层存储，用来存储海量数据
2. Hive依赖于MapReduce 处理数据
   • MapReduce对这些海量数据进行处理，实现高性能计算，用HiveQL语句编 写的处理逻辑最终均要转化为MapReduce任务来运行
3. Pig可以作为Hive的替代工具
   • pig是一种数据流语言和运行环境，适合用于Hadoop和MapReduce平台上 查询半结构化数据集。常用于ETL过程的一部分，即将外部数据装载到 Hadoop集群中，然后转换为用户期待的数据格式
4. HBase 提供数据的实时访问
   • HBase一个面向列的、分布式的、可伸缩的数据库，它可以提供数据的实时 访问功能，而Hive只能处理静态数据，主要是BI报表数据，所以HBase与 Hive的功能是互补的，它实现了Hive不能提供功能。

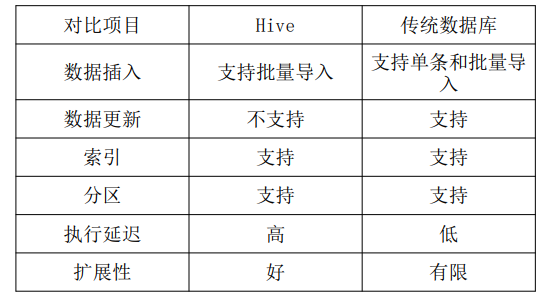

Hive与传统数据库的对比分析

1. Hive在很多方面和传统的关系数据库类似，但是它的底层依赖的是HDFS和 MapReduce，所以在很多方面又有别于传统数据库。



Hive在企业中的部署案例

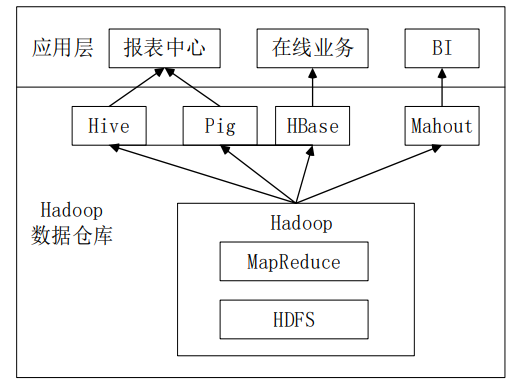

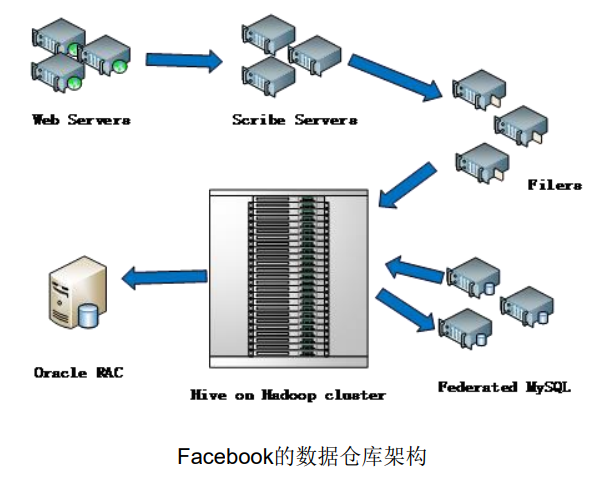

1. 构建于Hadoop上的数据仓库，除了依赖于Hadoop的基本组件HDFS 和MapReduce外，还结合使用了Hive、Pig、HBase与Mahout

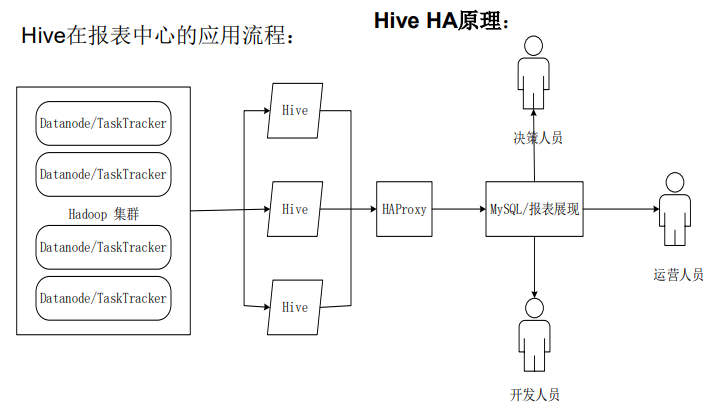

2. Hive在报表中心的应用流程：


3.

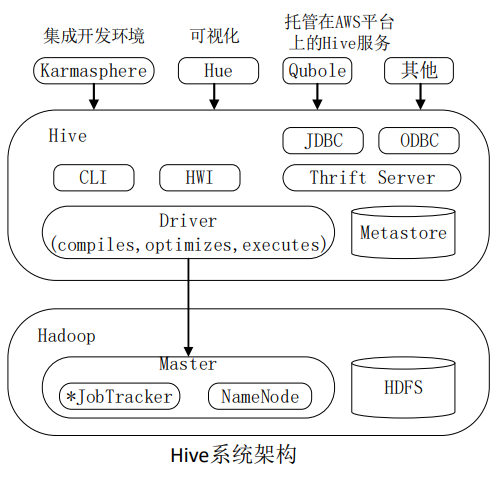

二、Hive系统架构

1. Hive对外访问接口概述

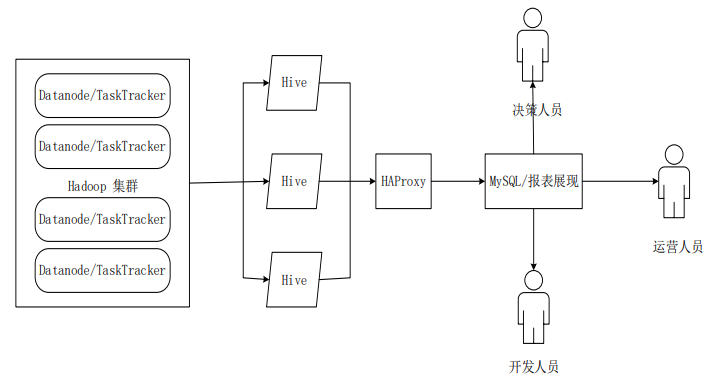

2. Hive HA基本原理

   • 【Hive High Availability】：高可用性Hive解决方案

   • Hive很多时候会表现出不稳定性



三、Hive工作原理

SQL语句转换成MapReduce的基本原理

1. Hive本身不做具体的数据处理和存储

   Hive把SQL语句转换成相关的MapReduce作业

2. 两个步骤：

   • SQL语句转换成MapReduce作业的基本原理
   • Hive中SQL查询转换成MapReduce作业的过程

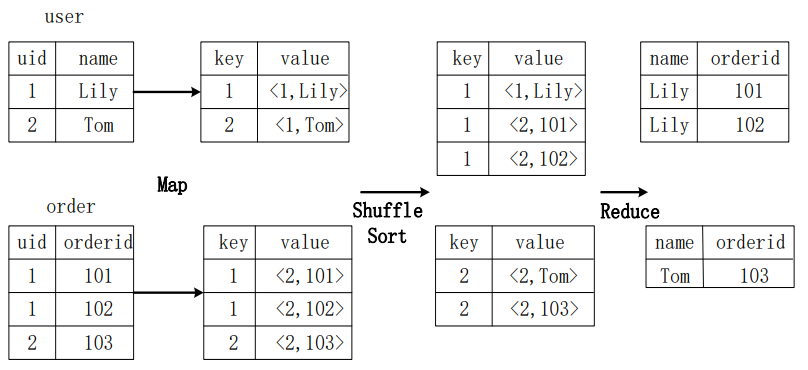

3. join的实现原理

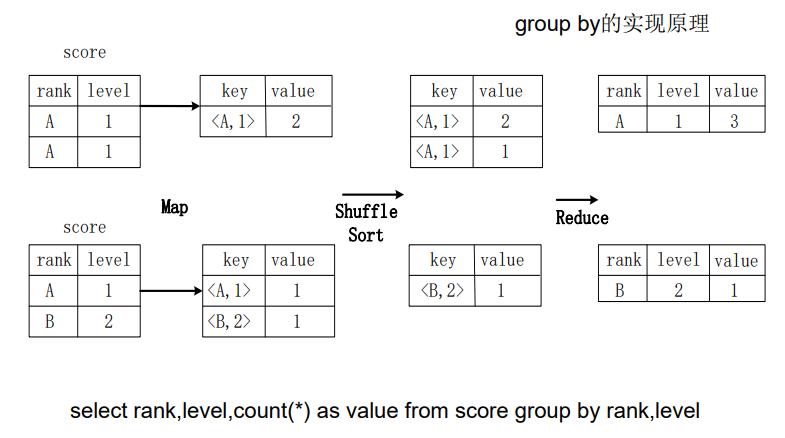

4. group by的实现原理

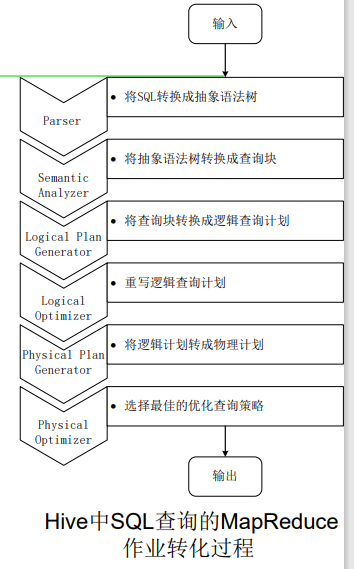

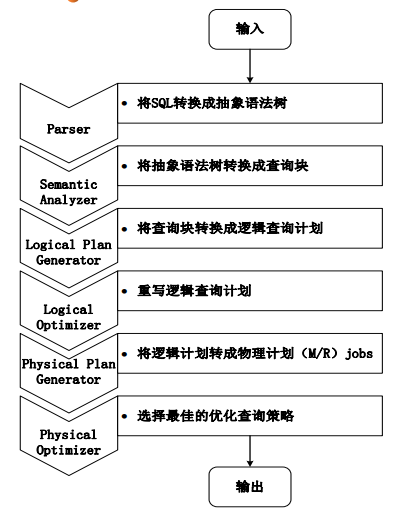

Hive中SQL查询转换成MapReduce作业的过程

1. 步骤：
   • 驱动模块接收该命令或查询编译器
   • 对该命令或查询进行解析编译
   • 由优化器对该命令或查询进行优化计算
   • 该命令或查询通过执行器进行执行
2. - 当启动MapReduce程序时，Hive本身是不会生成MapReduce算法程序的。 - 需要通过一个表示“job执行计划”的XML文件驱动执行内置的、原生的 Mapper和Reducer模块。 - Hive通过和JobTracker通信来初始化MapReduce任务，不必直接部署在 JobTracker所在的管理节点上执行。 - 通常在大型集群上，会有专门的网关机来部署Hive工具。网关机的作用主 要是远程操作和管理节点上的JobTracker通信，来执行任务。 - 数据文件通常存储在HDFS上，HDFS由NameNode节点管理。
3. 过程说明：
   • 当启动MapReduce程序时，Hive本身是不会生成 MapReduce程序的
   • 需要通过一个表示“Job执行计划”的XML文件驱动执行内置 的、原生的Mapper和Reducer模块
   • Hive通过和JobTracker通信来初始化MapReduce任务，不必 直接部署在JobTracker所在的管理节点上执行
   • 通常在大型集群上，会有专门的网关机来部署Hive工具
   • 数据文件通常存储在HDFS上，HDFS由名称节点管理

四、Impala

Impala简介

1. Impala是由Cloudera公司开发的新型查询系统，它提供SQL语义，能 查询存储在Hadoop的HDFS和HBase上的PB级大数据。

2. Impala最开始是参照 Dremel系统进行设计的，Impala的目的不在于 替换现有的MapReduce工具，而是提供一个统一的平台用于实时查询。

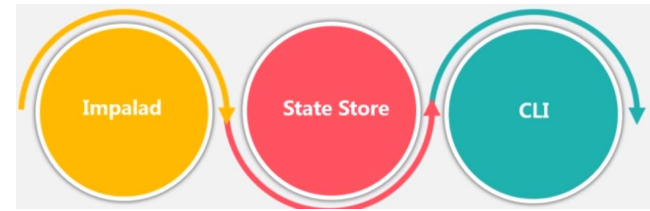

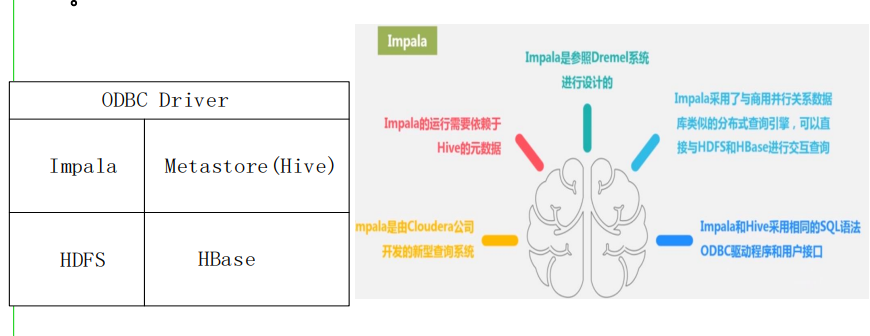

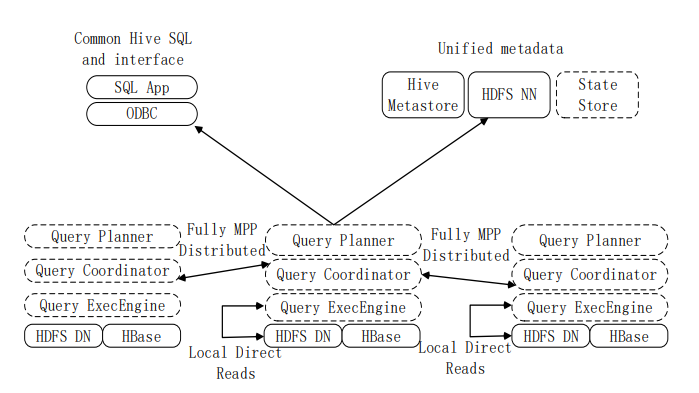

Impala系统架构

1.
2.

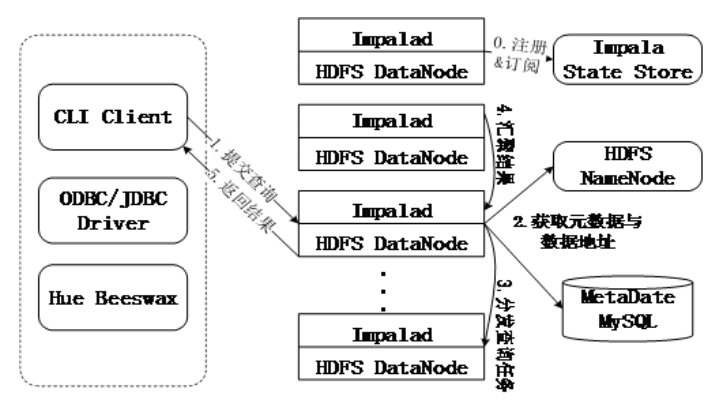

Impala查询过程

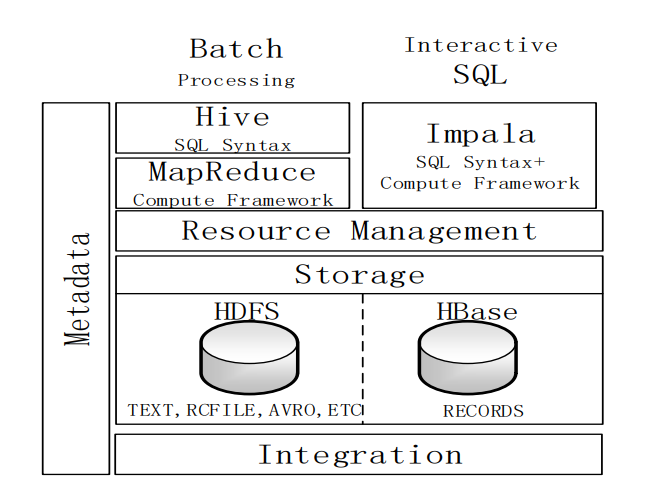

Impala 与Hive的比较

（全是图，也没有比较，太抽象了）

五、Hive编程实践

Hive的安装与配置

1. Hive安装

   安装Hive之前需要安装jdk1.6以上版本以及启动Hadoop

   • 下载安装包apache-hive-1.2.1-bin.tar.gz 下载地址：http://www.apache.org/dyn/closer.cgi/hive/
   • 解压安装包apache-hive-1.2.1-bin.tar.gz至路径 /usr/local
   • 配置系统环境,将hive下的bin目录添加到系统的path中

2. Hive配置

   • Hive有三种运行模式，单机模式、伪分布式模式、分布式模式。 均是通过修改hive-site.xml文件实现，如果 hive-site.xml文件不存 在，我们可以参考$HIVE_HOME/conf目录下的hivedefault.xml.template文件新建。

Hive的数据类型

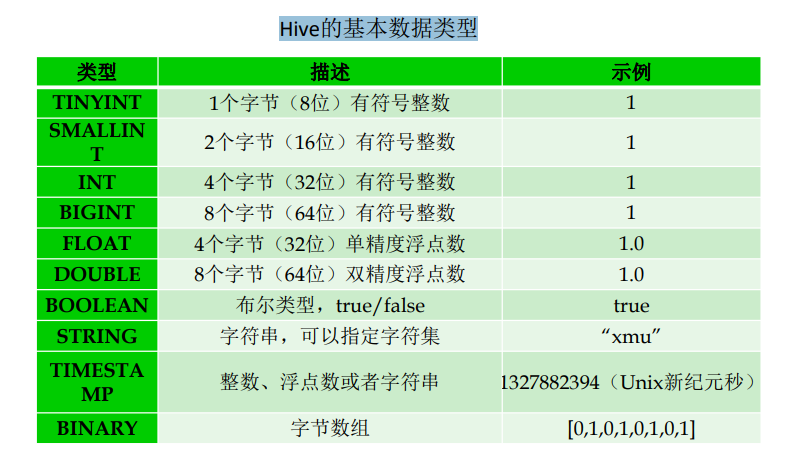

1. Hive的基本数据类型

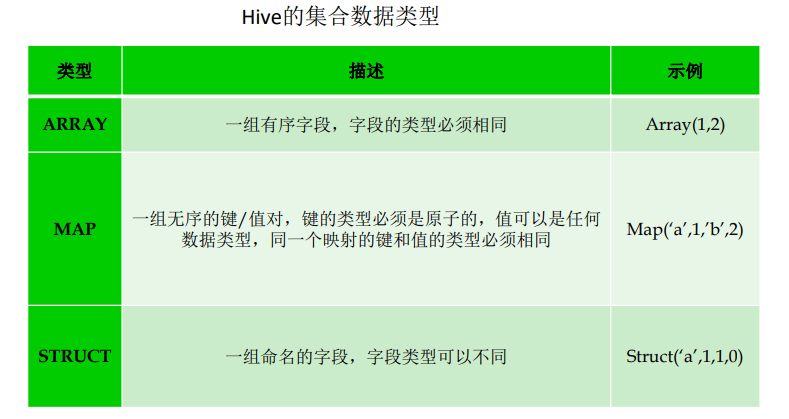

2. Hive的集合数据类型



Hive基本操作

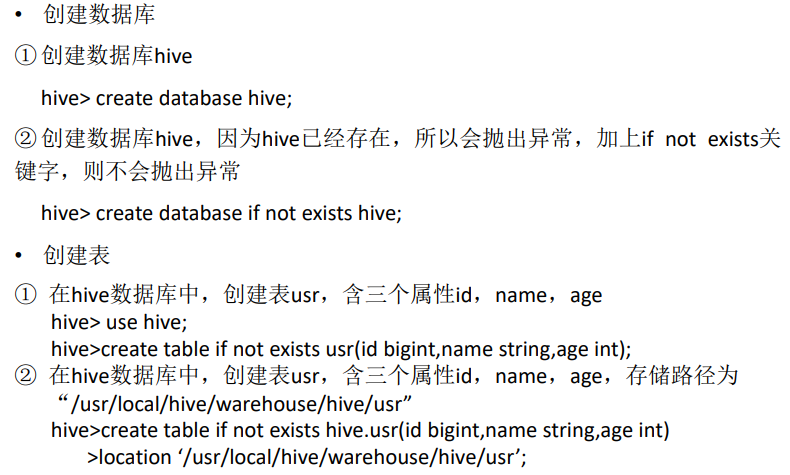

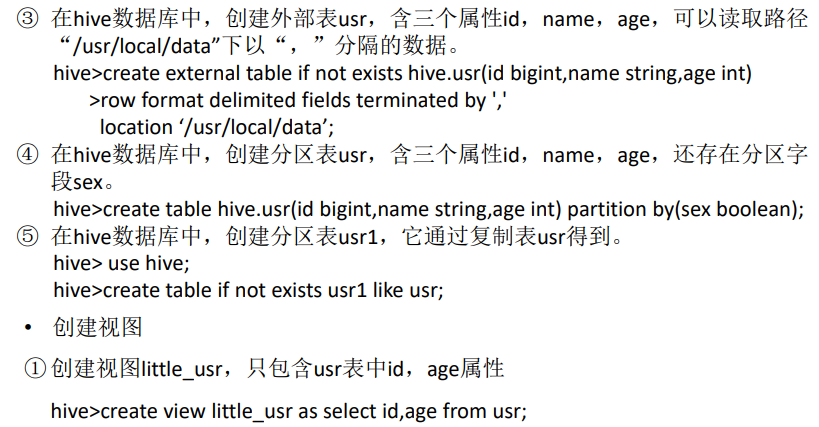

1. create: 创建数据库、表、视图



3.5-Spark

一、Spark概述

Spark简介

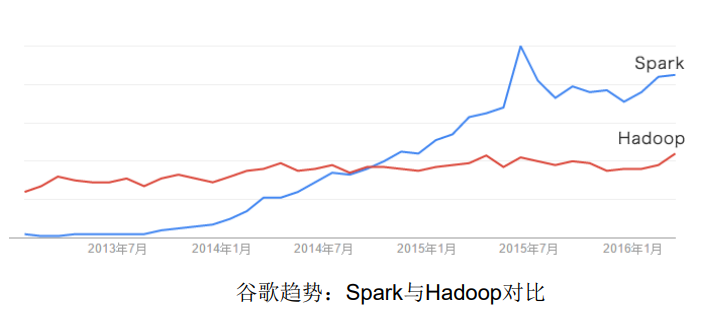

1. Spark最初由美国加州伯克利大学（UCBerkeley）的AMP 实验室于2009年开发，是基于内存计算的大数据并行计算 框架，可用于构建大型的、低延迟的数据分析应用程序

   • 2013年Spark加入Apache孵化器项目后发展迅猛，如今已 成为Apache软件基金会最重要的三大分布式计算系统开源 项目之一（Hadoop、Spark、Storm）
   • Spark在2014年打破了Hadoop保持的基准排序纪录
     • Spark/206个节点/23分钟/100TB数据
     • Hadoop/2000个节点/72分钟/100TB数据
     • Spark用十分之一的计算资源，获得了比Hadoop快3倍 的速度

2. Spark具有如下几个主要特点：

   • 运行速度快：使用DAG执行引擎以支持循环数据流与内存计算
   • 容易使用：支持使用Scala、Java、Python和R语言进行编程，可以通过 Spark Shell进行交互式编程
   • 通用性：Spark提供了完整而强大的技术栈，包括SQL查询、流式计算 、机器学习和图算法组件
   • 运行模式多样：可运行于独立的集群模式中，可运行于Hadoop中，也 可运行于Amazon EC2等云环境中，并且可以访问HDFS、Cassandra、 HBase、Hive等多种数据源

3. Spark如今已吸引了国内外各大公司的注意，如腾讯、淘宝、百度、亚马 逊等公司均不同程度地使用了Spark来构建大数据分析应用，并应用到实 际的生产环境中



Scala简介

1. Scala是一门现代的多范式编程语言，运行于Java平台（JVM，Java 虚 拟机），并兼容现有的Java程序。Scala的特性：
   • Scala具备强大的并发性，支持函数式编程，可以更好地支持分布式系统
   • Scala语法简洁，能提供优雅的API
   • Scala兼容Java，运行速度快，且能融合到Hadoop生态圈中
2. Scala是Spark的主要编程语言，但Spark还支持Java、Python、R 作为编程语言
3. Scala的优势是提供了REPL（Read-Eval-Print Loop，交互式解释 器），提高程序开发效率

Spark与Hadoop的对比

1. Hadoop存在如下一些缺点：

   • 表达能力有限
   • 磁盘IO开销大
   • 延迟高
     • 任务之间的衔接涉及IO开销
     • 在前一个任务执行完成之前，其他任务就无法开始，难以 胜任复杂、多阶段的计算任务

2. Spark在借鉴Hadoop MapReduce优点的同时，很好地解决了 MapReduce所面临的问题。相比于Hadoop MapReduce，Spark主要具有如下优点：

   • Spark的计算模式也属于MapReduce，但不局限于Map和Reduce操作， 还提供了多种数据集操作类型，编程模型比Hadoop MapReduce更灵活
   • Spark提供了内存计算，可将中间结果放到内存中，对于迭代运算效率 更高
   • Spark基于DAG的任务调度执行机制，要优于Hadoop MapReduce的迭 代执行机制

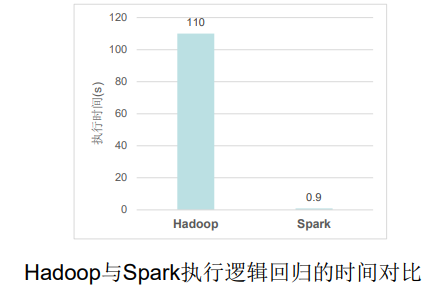

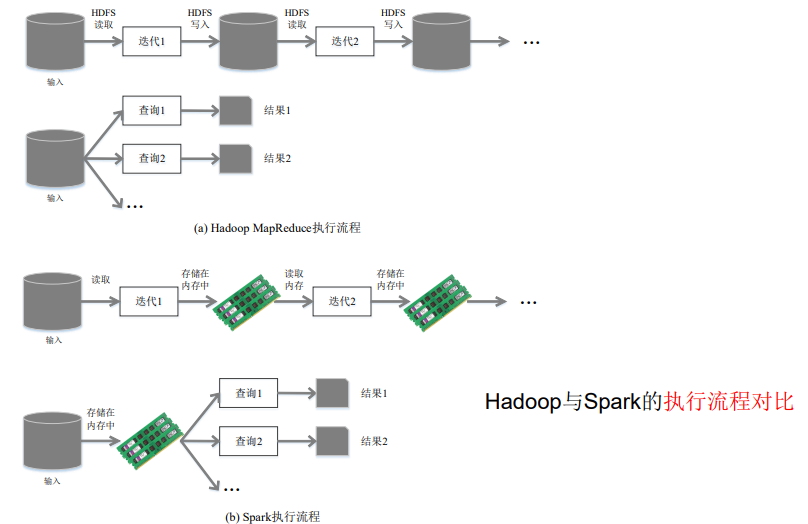

3. Hadoop与Spark的执行流程对比



   • 使用Hadoop进行迭代计算非常耗资源

   • Spark将数据载入内存后，之后的迭代计算都可以直接使用内存中的中间结果 作运算，避免了从磁盘中频繁读取数据



二、Spark生态系统

1. 在实际应用中，大数据处理主要包括以下三个类型：

   • 复杂的批量数据处理：通常时间跨度在数十分钟到数小时 之间
   • 基于历史数据的交互式查询：通常时间跨度在数十秒到数 分钟之间
   • 基于实时数据流的数据处理：通常时间跨度在数百毫秒到 数秒之间

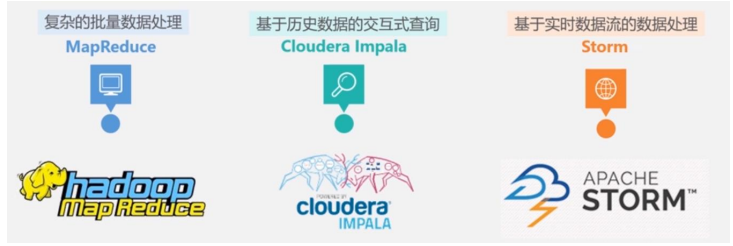

2. 当同时存在以上三种场景时，就需要同时部署三种不同的软件


   • 这样做难免会带来一些问题：
     • 不同场景之间输入输出数据无法做到无缝共享，通常需要进行数据格 式的转换
     • 不同的软件需要不同的开发和维护团队，带来了较高的使用成本
     • 比较难以对同一个集群中的各个系统进行统一的资源协调和分配

3. Spark的设计遵循“一个软件栈满足不同应用场景”的理念，逐 渐形成了一套完整的生态系统。

   • 既能够提供内存计算框架，也可以支持SQL即席查询、实时流式 计算、机器学习和图计算等
   • Spark可以部署在资源管理器YARN之上，提供一站式的大数据解 决方案
   • 因此，Spark所提供的生态系统足以应对上述三种场景，即同时 支持批处理、交互式查询和流数据处理

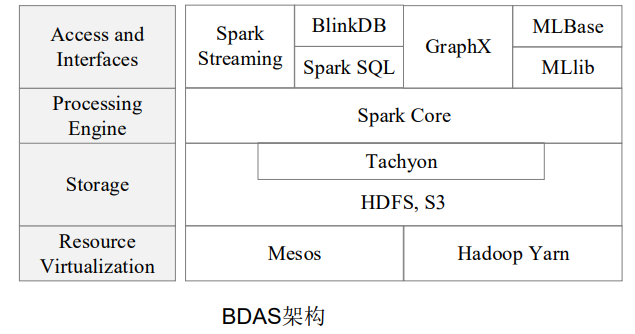

4. Spark生态系统已经成为伯克利数据分析软件栈BDAS（Berkeley Data Analytics Stack）的重要组成部分

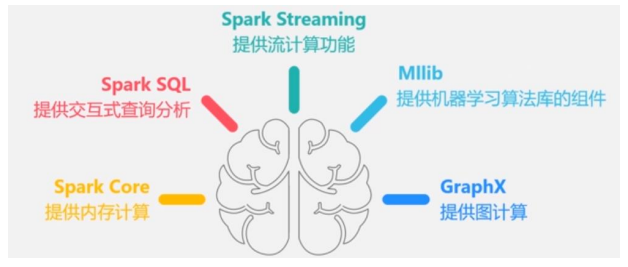

5. Spark的生态系统主要包含了Spark Core、Spark SQL、Spark Streaming、 MLLib和GraphX 等组件

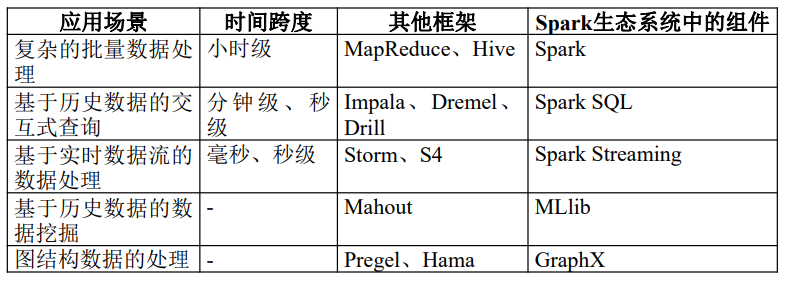

6. Spark生态系统组件的应用场景



三、Spark运行架构

基本概念

1. RDD：是Resillient Distributed Dataset（弹性分布式数据集）的简称，是分 布式内存的一个抽象概念，提供了一种高度受限的共享内存模型
2. DAG：是Directed Acyclic Graph（有向无环图）的简称，反映RDD之间的 依赖关系
3. Executor：是运行在工作节点（WorkerNode）的一个进程，负责运行Task
4. Application：用户编写的Spark应用程序
5. Task：运行在Executor上的工作单元
6. Job：一个Job包含多个RDD及作用于相应RDD上的各种操作
7. Stage：是Job的基本调度单位，一个Job会分为多组Task，每组Task被称 为Stage，或者也被称为TaskSet，代表了一组关联的、相互之间没有 Shuffle依赖关系的任务组成的任务集

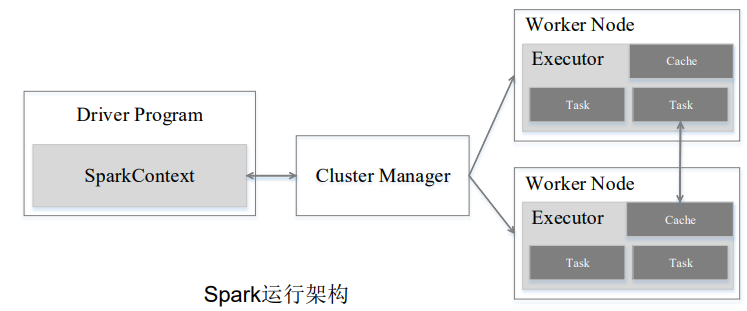

架构设计

1. 与Hadoop MapReduce计算框架相比，Spark所采用的Executor有两个优点：

   • 一是利用多线程来执行具体的任务，减少任务的启动开销

   • 二是Executor中有一个BlockManager存储模块，会将内存和磁盘共同作为 存储设备，有效减少IO开销

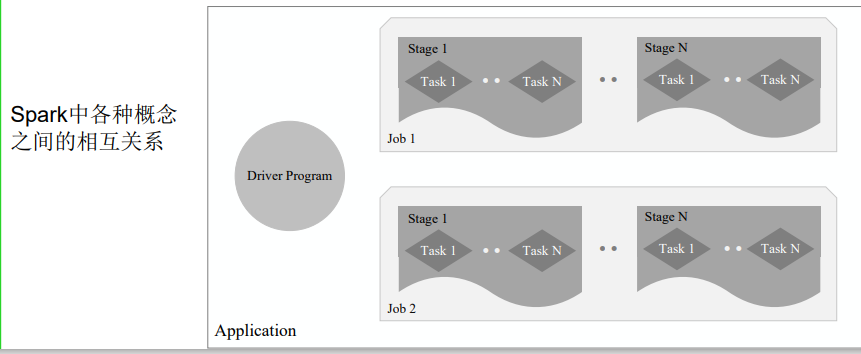

2. 一个Application由一个Driver和若干个Job构成，一个Job由多个Stage构成， 一个Stage由多个没有Shuffle关系的Task组成。当执行一个Application时，Driver会向集群管理器申请资源，启动Executor， 并向Executor发送应用程序代码和文件，然后在Executor上执行Task，运行 结束后，执行结果会返回给Driver，或者写到HDFS或者其他数据库中



Spark运行基本流程

1. 基本流程
   • 首先为应用构建起基本的运 行环境，即由Driver创建一个 SparkContext，进行资源的申请、 任务的分配和监控
   • 资源管理器为Executor分配资 源，并启动Executor进程
   • SparkContext根据RDD的依赖 关系构建DAG图，DAG图提交给 DAGScheduler解析成Stage，然后 把一个个TaskSet提交给底层调度器 TaskScheduler处理；Executor向 SparkContext申请Task，Task Scheduler将Task发放给Executor运 行，并提供应用程序代码
   • Task在Executor上运行，把执 行结果反馈给TaskScheduler，然后 反馈给DAGScheduler，运行完毕后 写入数据并释放所有资源
2. 总体而言，Spark运行架构具有以下特点：
   • 每个Application都有自己专属的Executor进程，并 且该进程在Application运行期间一直驻留。Executor进 程以多线程的方式运行Task
   • Spark运行过程与资源管理器无关，只要能够获取 Executor进程并保持通信即可
   • Task采用了数据本地性和推测执行等优化机制

RDD运行原理

1. 设计背景

   • 许多迭代式算法（比如机器学习、图算法等）和交互式数据 挖掘工具，共同之处是，不同计算阶段之间会重用中间结果
   • 目前的MapReduce框架都是把中间结果写入到HDFS中，带 来了大量的数据复制、磁盘IO和序列化开销
   • RDD就是为了满足这种需求而出现的，它提供了一个抽象 的数据架构，我们不必担心底层数据的分布式特性，只需将 具体的应用逻辑表达为一系列转换处理，不同RDD之间的 转换操作形成依赖关系，可以实现管道化，避免中间数据存 储

2. RDD概念

   • 一个RDD就是一个分布式对象集合，本质上是一个只读的 分区记录集合，每个RDD可分成多个分区，每个分区就是 一个数据集片段，并且一个RDD的不同分区可以被保存到 集群中不同的节点上，从而可以在集群中的不同节点上进 行并行计算

   • RDD提供了一种高度受限的共享内存模型，即RDD是只读 的记录分区的集合，不能直接修改，只能基于稳定的物理 存储中的数据集创建RDD，或者通过在其他RDD上执行确 定的转换操作（如map、join和group by）而创建得到新的 RDD

   • RDD提供了一组丰富的操作以支持常见的数据运算，分为 “动作”（Action）和“转换”（Transformation）两种类 型

   • RDD提供的转换接口都非常简单，都是类似map、filter、 groupBy、join等粗粒度的数据转换操作，而不是针对某个数 据项的细粒度修改（不适合网页爬虫）

   • 表面上RDD的功能很受限、不够强大，实际上RDD已经被实 践证明可以高效地表达许多框架的编程模型（比如 MapReduce、SQL、Pregel）

   • Spark用Scala语言实现了RDD的API，程序员可以通过调用 API实现对RDD的各种操作

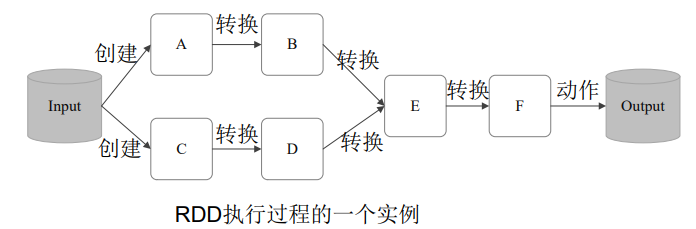

   • RDD典型的执行过程如下：

     • RDD读入外部数据源进行创建
     • RDD经过一系列的转换（Transformation）操作，每一次都会产生不同的 RDD，供给下一个转换操作使用
     • 最后一个RDD经过“动作”操作进行转换，并输出到外部数据源

     这一系列处理称为一个Lineage（血缘关系），即DAG拓扑排序的结果 优点：惰性调用、管道化、避免同步等待、不需要保存中间结果、每次 操作变得简单



3. RDD特性

   • Spark采用RDD以后能够实现高效计算的原因主要在于：
     • 高效的容错性
       • 现有容错机制：数据复制或者记录日志
       • RDD：血缘关系、重新计算丢失分区、无需回滚系 统、重算过程在不同节点之间并行、只记录粗粒度 的操作
     • 中间结果持久化到内存，数据在内存中的多个RDD操 作之间进行传递，避免了不必要的读写磁盘开销
     • 存放的数据可以是Java对象，避免了不必要的对象序 列化和反序列化

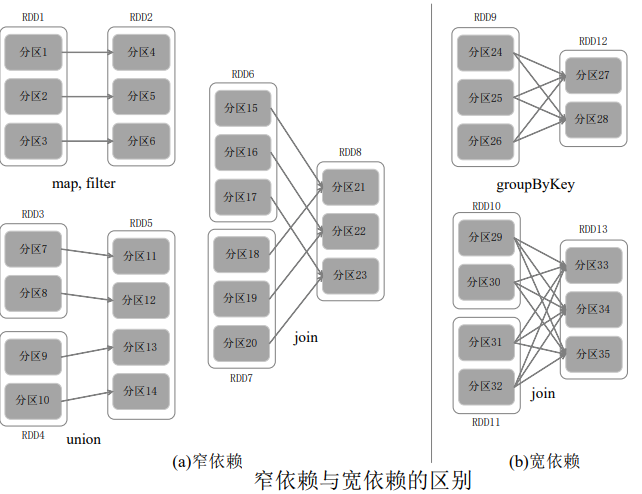

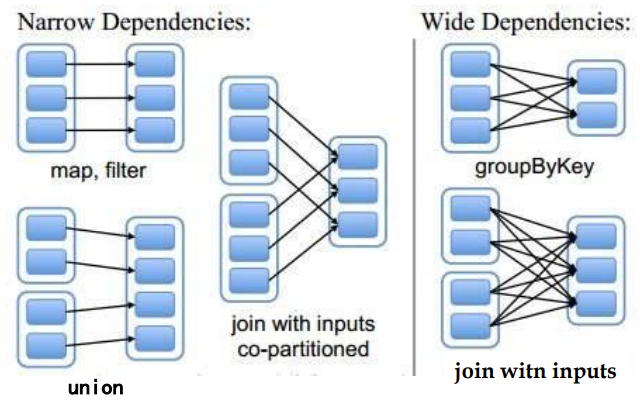

4. RDD之间的依赖关系

   • 窄依赖表现为一个 父RDD的分区对应 于一个子RDD的分 区或多个父RDD的 分区对应于一个子 RDD的分区

   • 宽依赖则表现为存 在一个父RDD的一 个分区对应一个子 RDD的多个分区



5. Stage的划分

   • Spark通过分析各个RDD的依赖关系生成了DAG，再通过分 析各个RDD中的分区之间的依赖关系来决定如何划分Stage， 具体划分方法是：

     • 在DAG中进行反向解析，遇到宽依赖就断开

     • 遇到窄依赖就把当前的RDD加入到Stage中

     • 将窄依赖尽量划分在同一个Stage中，可以实现流水线计算

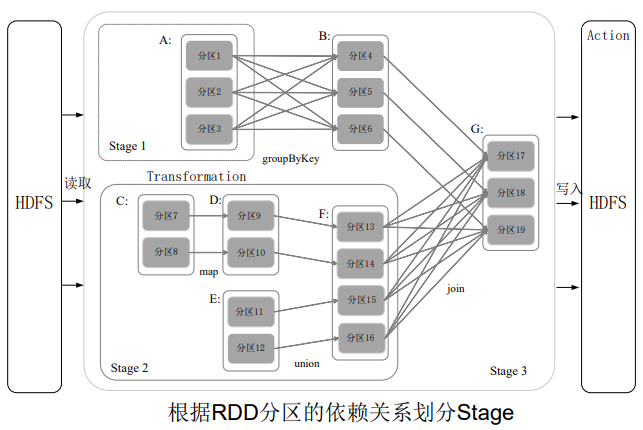

   • 被分成三个Stage，在Stage2中，从map到union都是窄依 赖，这两步操作可以形成一个流水线操作。流水线操作实例：

     • 分区7通过map操 作生成的分区9， 可以不用等待分 区8到分区10这个 map操作的计算 结束，而是继续 进行union操作， 得到分区13，这 样流水线执行大 大提高了计算的 效率



   • Stage的类型包括两种：ShuffleMapStage和ResultStage，具体如下：

     • ShuffleMapStage：不是最终的Stage，在它之后还有其他Stage， 所以，它的输出一定需要经过Shuffle过程，并作为后续Stage的输入；这 种Stage是以Shuffle为输出边界，其输入边界可以是从外部获取数据，也 可以是另一个ShuffleMapStage的输出，其输出可以是另一个Stage的开 始；在一个Job里可能有该类型的Stage，也可能没有该类型Stage；
     • ResultStage：最终的Stage，没有输出，而是直接产生结果或存储。 这种Stage是直接输出结果，其输入边界可以是从外部获取数据，也可以 是另一个ShuffleMapStage的输出。在一个Job里必定有该类型Stage。 因此，一个Job含有一个或多个Stage，其中至少含有一个ResultStage。

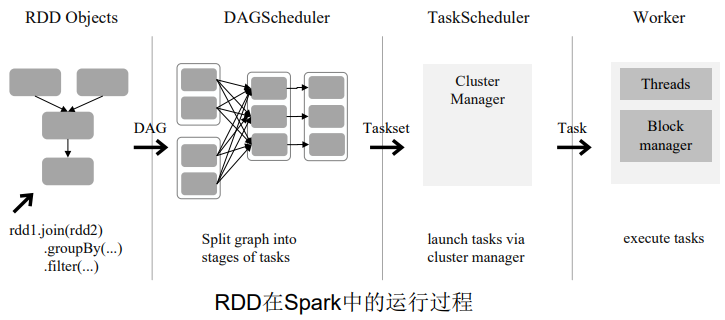

6. RDD运行过程

   通过上述对RDD概念、依赖关系和Stage划分的介绍，结合之前介绍的Spark 运行基本流程，再总结一下RDD在Spark架构中的运行过程：

   • 创建RDD对象；

   • SparkContext负责计算RDD之间的依赖关系，构建DAG；

   • DAGScheduler负责把DAG图分解成多个Stage，每个Stage中包含了多 个Task，每个Task会被TaskScheduler分发给各个WorkerNode上的Executor 去执行。



四、Spark SQL

从Shark说起

1. Shark即Hive on Spark，为了实现与Hive兼 容，Shark在HiveQL方面重用了Hive中 HiveQL的解析、逻辑执行计划翻译、执行 计划优化等逻辑，可以近似认为仅将物理执 行计划从MapReduce作业替换成了Spark作 业，通过Hive的HiveQL解析，把HiveQL翻 译成Spark上的RDD操作。

2. Shark的设计导致了两个问题：

   • 一是执行计划优化完全依赖于Hive，不 方便添加新的优化策略；

   • 二是因为Spark是线程级并行，而 MapReduce是进程级并行，因此， Spark在兼容Hive的实现上存在线程安 全问题，导致Shark不得不使用另外一 套独立维护的打了补丁的Hive源码分支

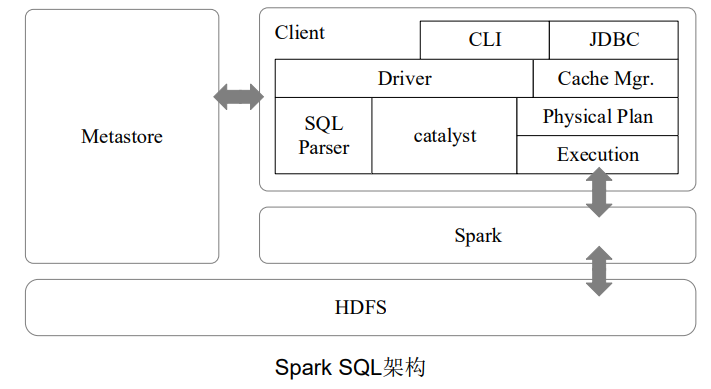

Spark SQL设计

1. Spark SQL在Hive兼容层面仅依赖HiveQL解析、Hive元数据，也就是说，从 HQL被解析成抽象语法树（AST）起，就全部由Spark SQL接管了。Spark SQL执行计划生成和优化都由Catalyst（函数式关系查询优化框架）负责

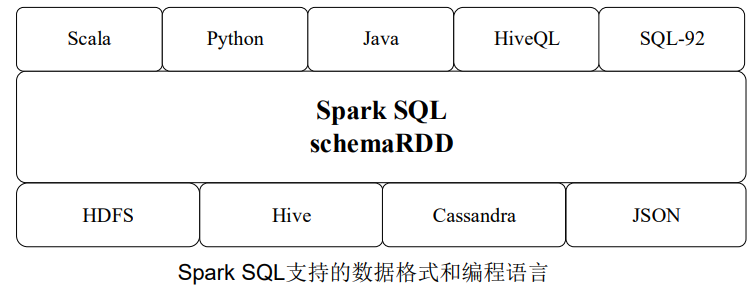

2. Spark SQL增加了SchemaRDD（即带有Schema信息的RDD），使用户 可以在Spark SQL中执行SQL语句，数据既可以来自RDD，也可以是 Hive、HDFS、Cassandra等外部数据源，还可以是JSON格式的数据。

   Spark SQL目前支持Scala、Java、Python三种语言，支持SQL-92规范



五、Spark的部署和应用方式

Spark三种部署方式

1. Spark支持三种不同类型的部署方式，包括：

   • Standalone（类似于MapReduce1.0，slot为资源分配单位）

   • Spark on Mesos（和Spark有血缘关系，更好支持Mesos）

   • Spark on YARN

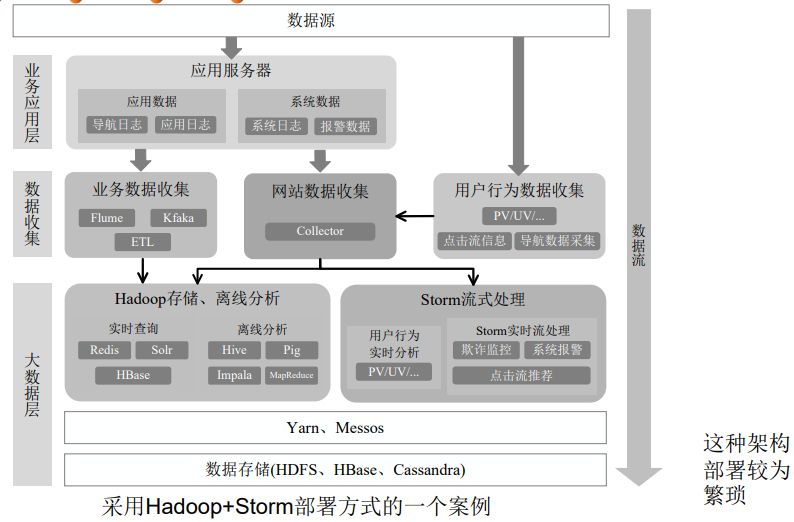

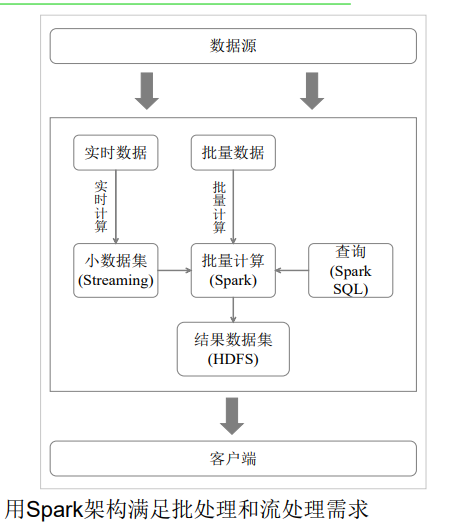

从Hadoop+Storm架构转向Spark架构

1. 用Spark架构具有如下优点：

   • 实现一键式安装和配置、线程级别 的任务监控和告警
   • 降低硬件集群、软件维护、任务监 控和应用开发的难度
   • 便于做成统一的硬件、计算平台资 源池

2. 需要说明的是，Spark Streaming无法 实现毫秒级的流计算，因此，对于需 要毫秒级实时响应的企业应用而言， 仍然需要采用流计算框架（如Storm）



Hadoop和Spark的统一部署

1. 由于Hadoop生态系统中的一些组件所实现的功能，目前还是无法由 Spark取代的，比如，Storm

2. 现有的Hadoop组件开发的应用，完全转移到Spark上需要一定的成本

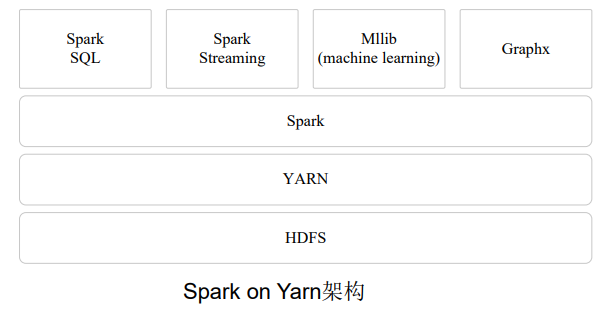

   不同的计算框架统一运行在YARN中，可以带来如下好处：

   • 计算资源按需伸缩
   • 不用负载应用混搭，集群利用率高
   • 共享底层存储，避免数据跨集群迁移

4-理解数据

一、数据理解的主要任务

1. 数据理解在统计学中称为exploratory data analysis（EDA）

   • 借助人类对数据的观察和“模式”识别能
   • 对数据进行初步研究，以便更好地理解它的特性
   • 有助于选择合适的数据预处理和数据分析、挖掘技术

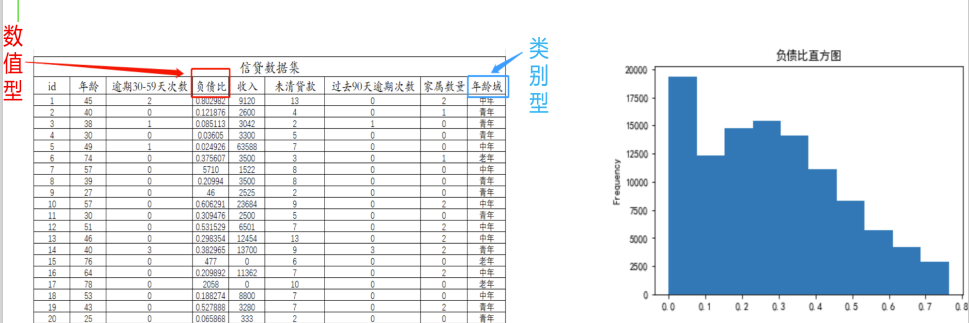

2. 任务一：每个属性取值分布统计

   • 对给定数据集的各个属性的取值分布情况进行统计 概括。例：结构化的信贷数据集



3. 任务二：多个属性取值分布统计

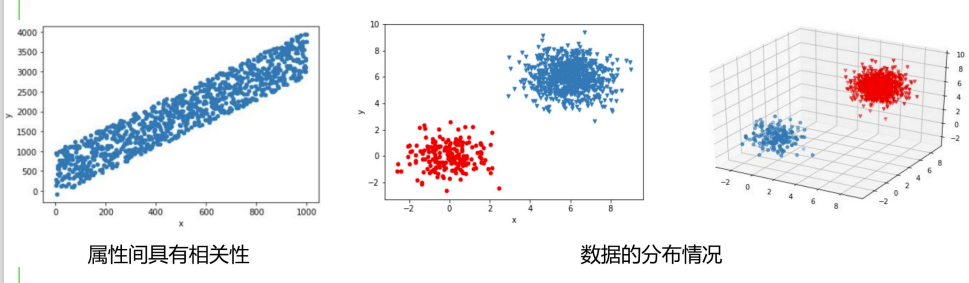

   • 对给定数据集的多个属性的取值分布情况进行统计概括

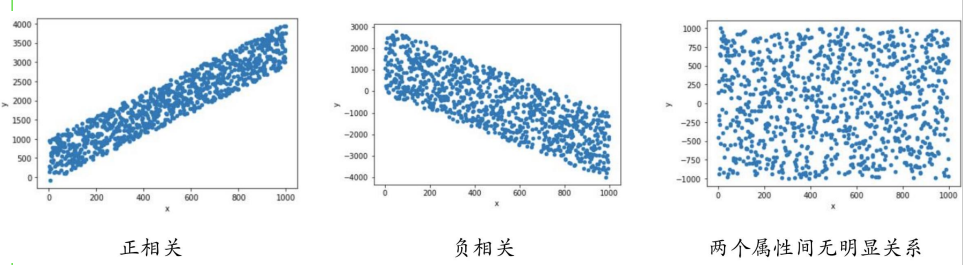

   • 例如，利用散点图查看属性之间具有的相关性，数据的分布情况



4. 任务三：数据的总体质量评估

   • 数据存在误差属性值缺失噪声和不一致性等潜在的数据质量 问题

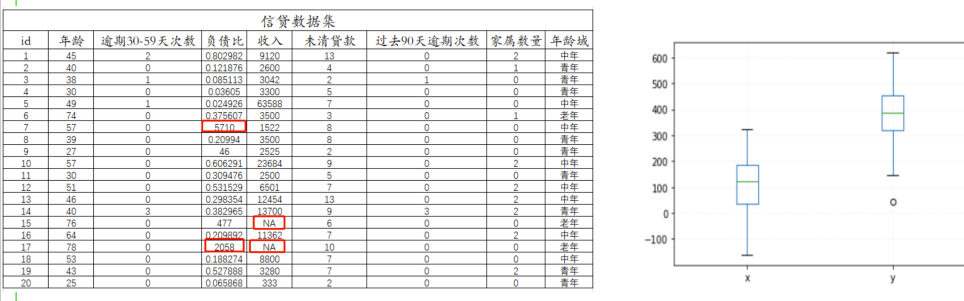

   • 例：原始的信贷数据集



5. 理解数据的主要方法

   • 汇总统计方法（Summary statistics），或称为概况性统计 描述
   • 传统可视化方法（Visualization）
     • 包括OLAP（Online Analytical Processing）
   • 基于数据挖掘结果的可视化方法
     • 通过聚类、离群点检测的结果分析数据的特点
     • 高维数据的低维嵌入（low-dimensional embedding）可视化

二、基于统计描述的数据理解方法

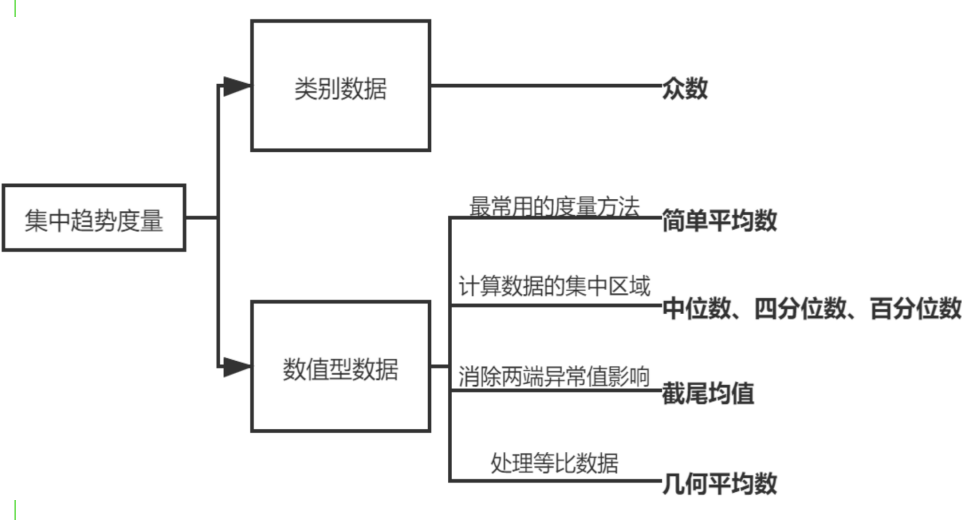

集中趋势（central tendency）度量

• 数值型数据
  • 均值
  • 分位数
  • 几何均值
• 类别型数据
  • 众数

1. 数值型数据的集中趋势度量方法

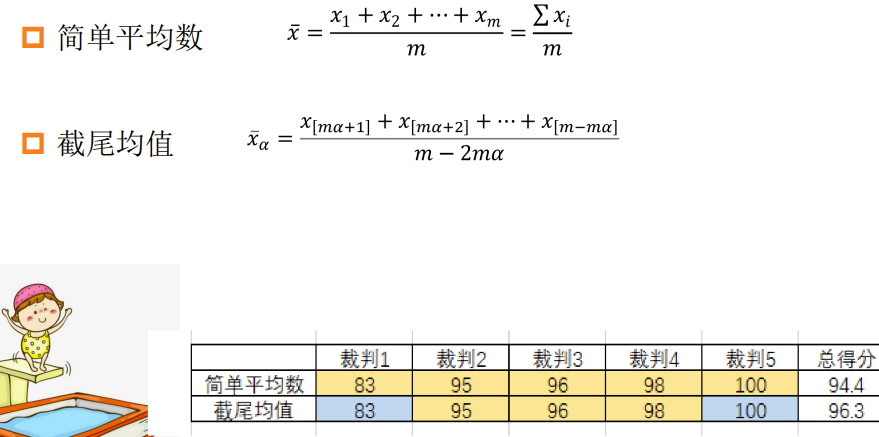

   • 均值

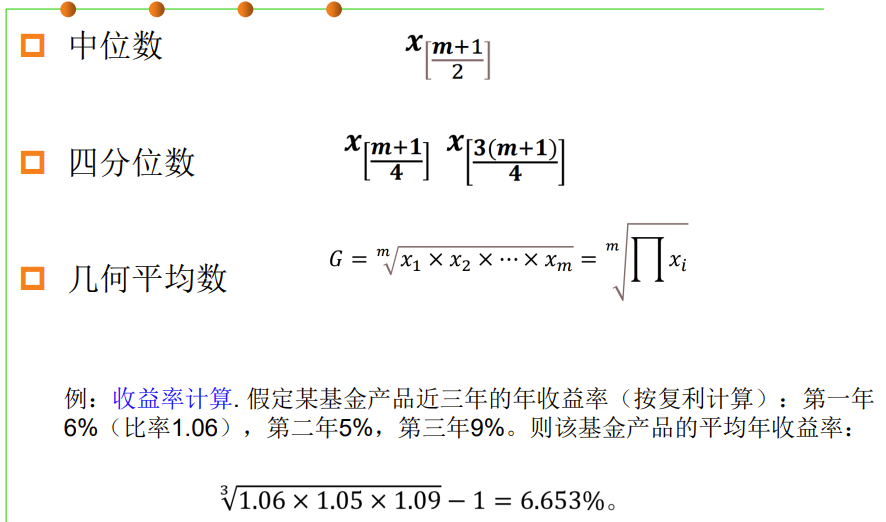

   • 中位数

   • 四分数

   • 几何平均数



2. 类别型数据的集中趋势度量方法

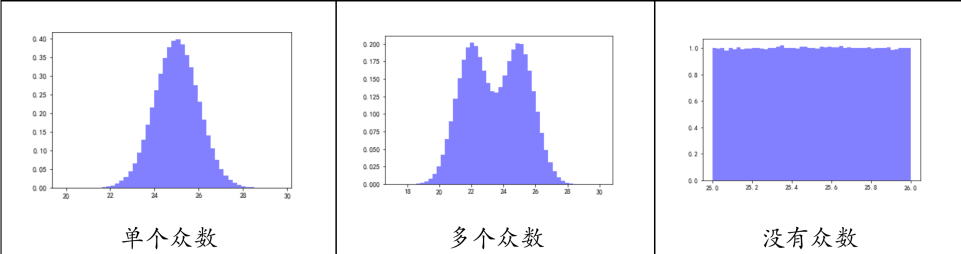

   • 众数(mode)：一组数据中出现频率最高的属性值



3. 集中趋势度量方法比较

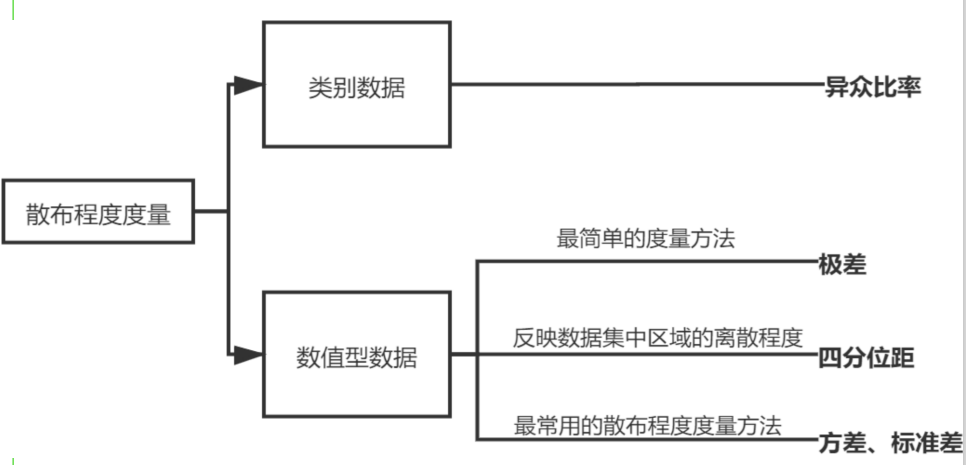

散布（spread）程度度量

• 数值型数据
  • 极差
  • 四分位距
  • 方差、标准差类别型数据
• 类别数据
  • 异众比率

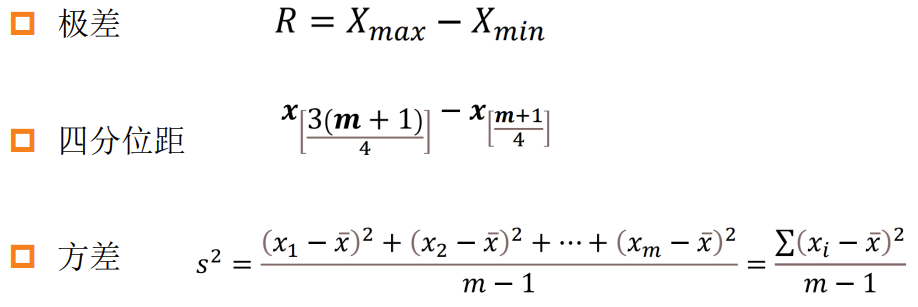

1. 数值型数据的散布程度度量方法

   • 极差

   • 四分位距

   • 方差、标准差类别型数据

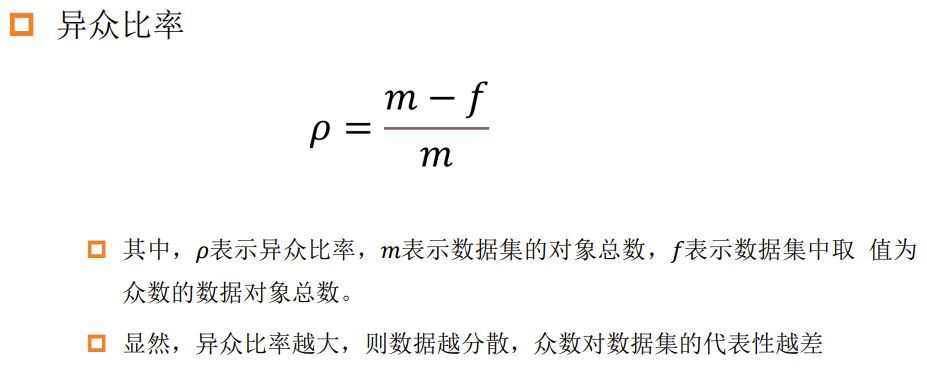

2. 类别型数据的散布程度度量方法

   • 异众比率



3. 散布程度度量方法比较

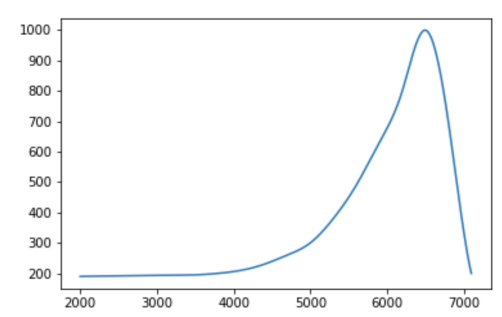

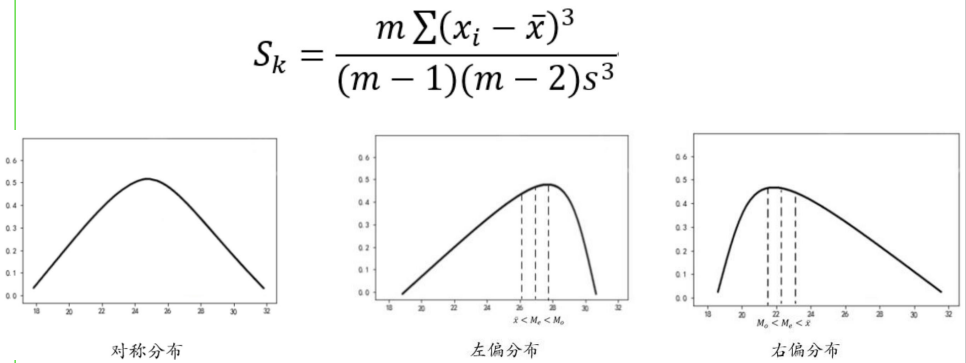

偏态度量

1. 偏态（skewness）是描述数值型数据分布的对称性的度量指 标

2. 数据分布的对称性可以分为对称、左偏或右偏



3. 在数据分布的统计描述中，偏态度量是集中趋势度量和散布度量的有益补充

   • 例：某地收入统计

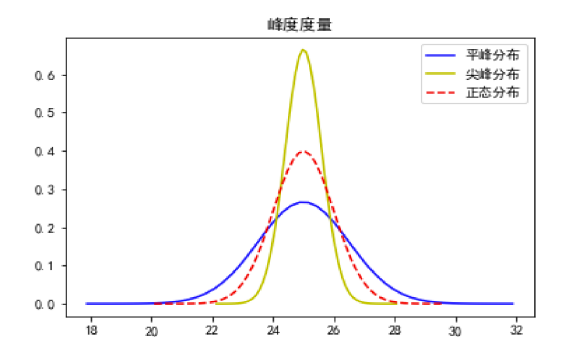

峰度度量

1. 数据分布的峰度是描述数值型数据分布的几何形态陡峭程度的统计
2. 以正态分布为基准定义的

三、数据可视化方法

数据可视化

1. 可视化是将数据转换为可视的形式，以图形或表格的形式显 示信息，以便能够借此分析数据的特征，以及数据项或属性 之间的关系
2. 数据可视化是理解数据的重要工具
   • 人类具有分析大量视觉信息的能力
   • 可以检测普遍模式和趋势
   • 可以检测异常值和异常模式

可视化的发展历程

1. 一个经典之作：反映霍乱患者分布与水井分布的地图

   • 霍乱地图分析了霍乱患 者分布与水井分布之间 的关系，发现在有一口 井的供水范围内患者明 显偏多，据此找到了霍 乱爆发的根源是一个被 污染的水泵

2. 数据可视化历史上的另一个 经典之作是1857年“提灯女 神”南丁格尔设计的“鸡冠 花图”(又称玫瑰图)

   • 它以 图形的方式直观地呈现了英 国在克里米亚战争中牺牲的 战士数量和死亡原因，有力 地说明了改善军队医院的医 疗条件对于减少战争伤亡的 重要性

3. 20世纪50年代，随着计算机出现和计算机图形 学发展，利用计算机技术在电脑屏幕上绘制出各 种图形图表，可视化技术开启了全新发展阶段

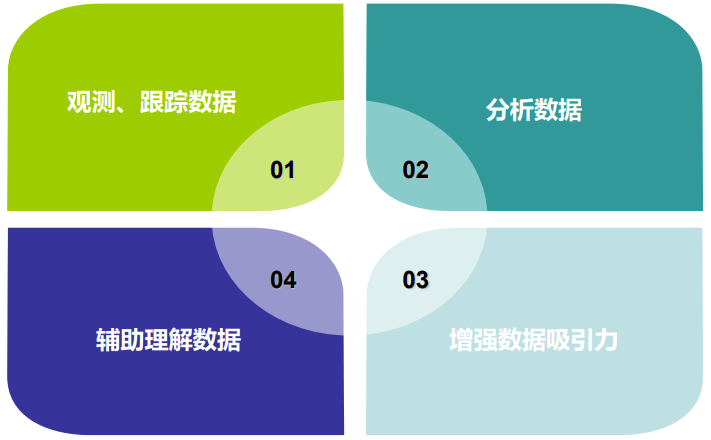

可视化的重要作用

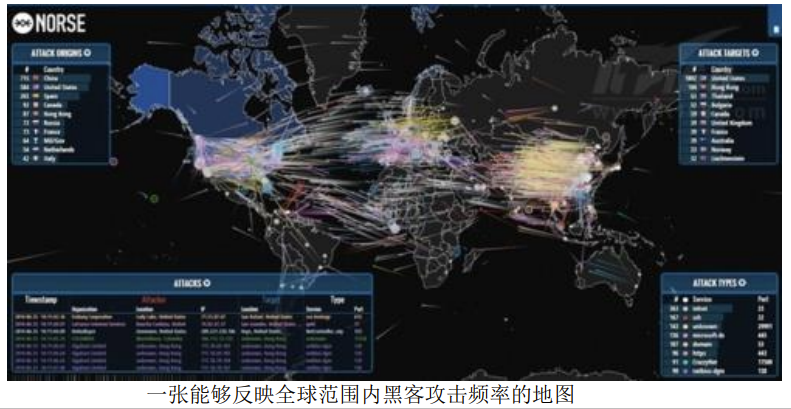

1. 观测、跟踪数据

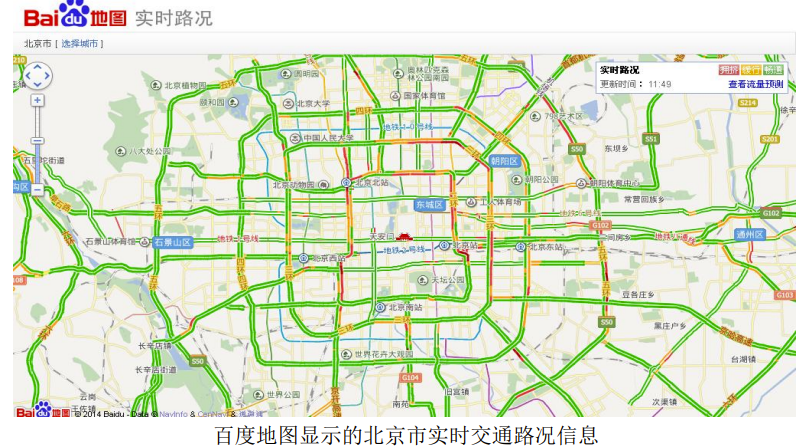

   • 例如百度地图显示的北京市实时交通路况信息

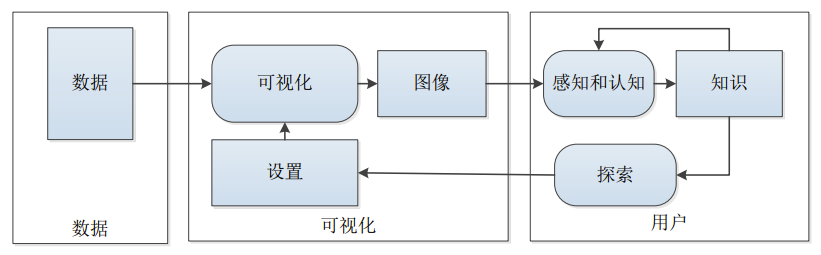

2. 交互式分析数据

   • 例如用户参与的可视化分析过程



3. 辅助理解数据

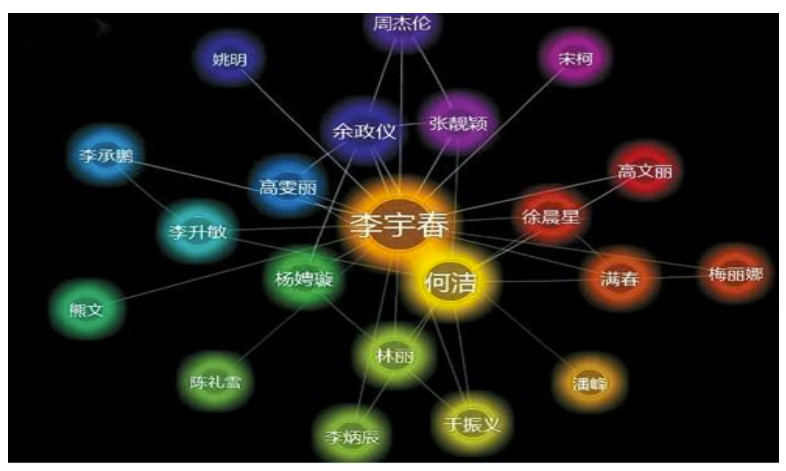

   • 例如微软“人立方”展示的人物关系图

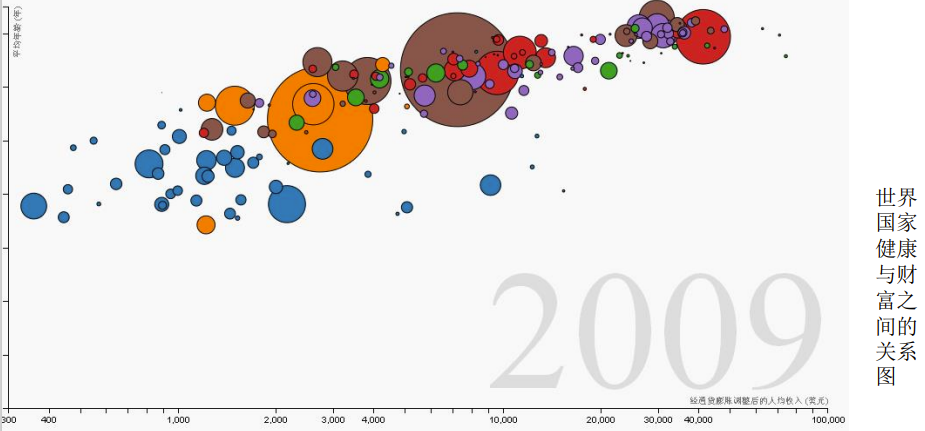

4. 增强数据吸引力

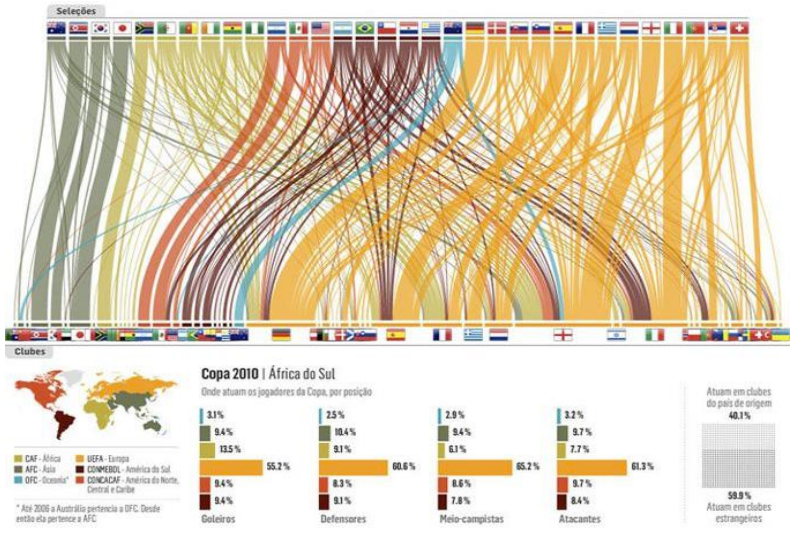

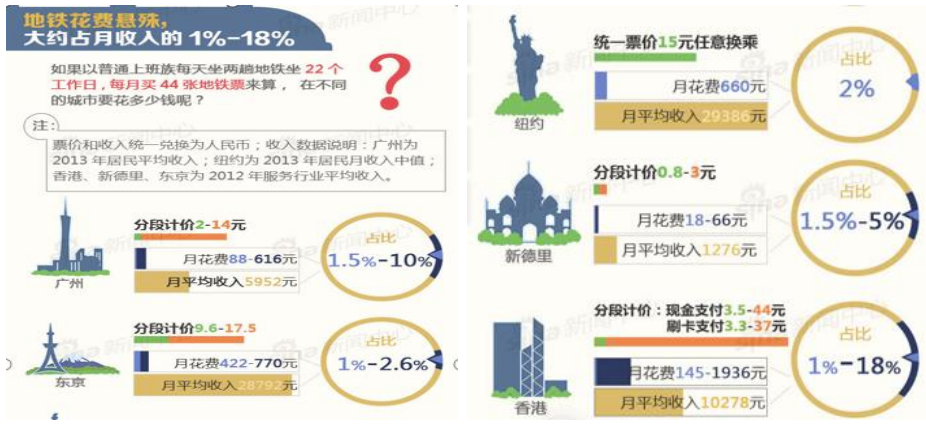

   • 例如一个可视化的图表新闻实例



可视化图表

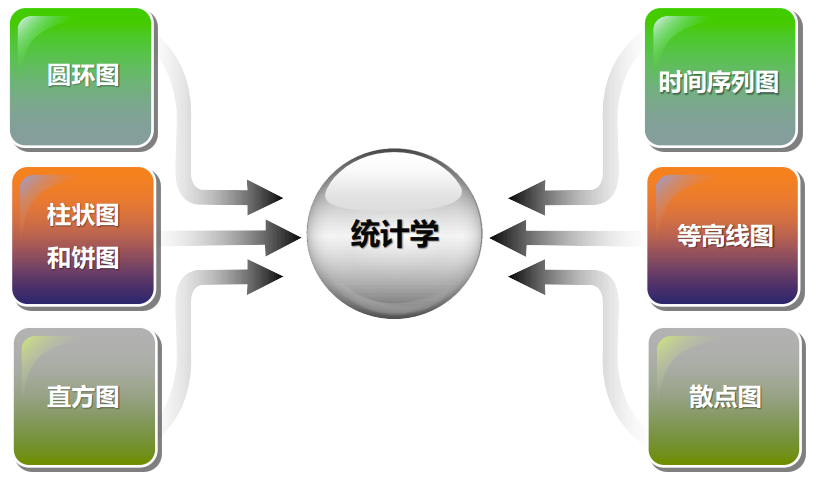

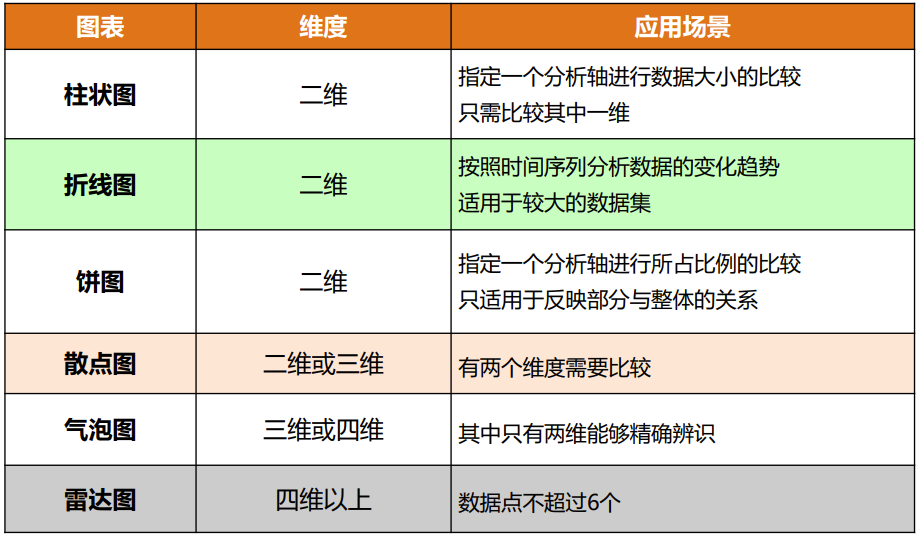

1. 最常用的统计图表类型及其应用场景：



2. 条柱图：用于类别型数据：图中每一个类别的计数统计以“条柱”的 形式展示，其中数据的类别的频次比较以“条柱”的高度作 为评判标准。

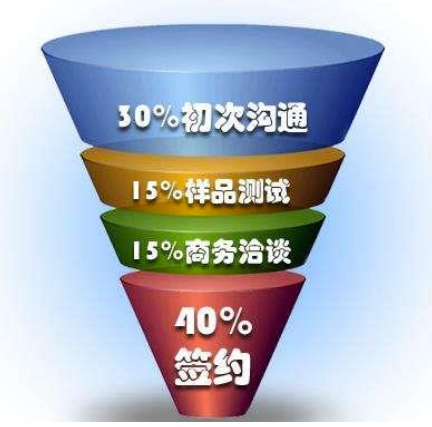

3. 漏斗图

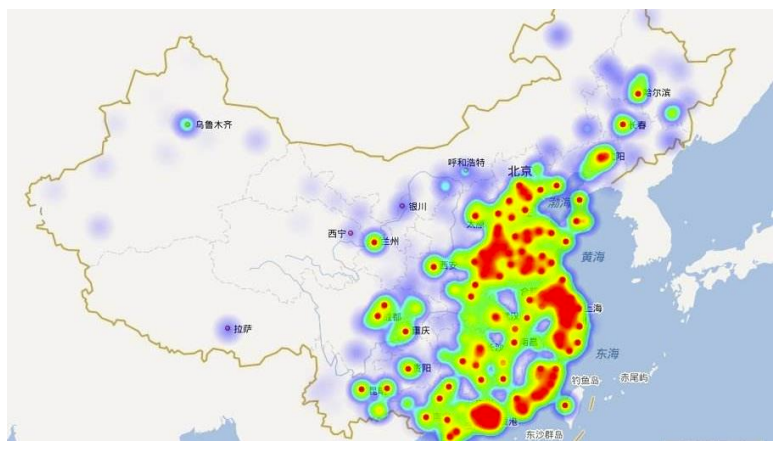

4. 树图



5. 热力图

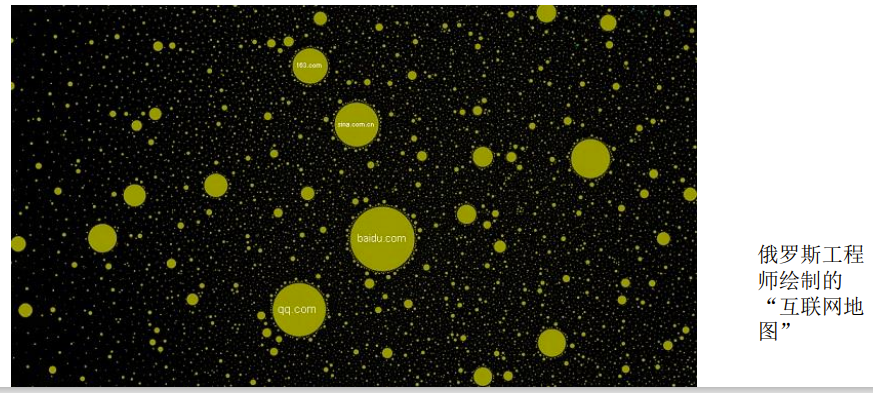

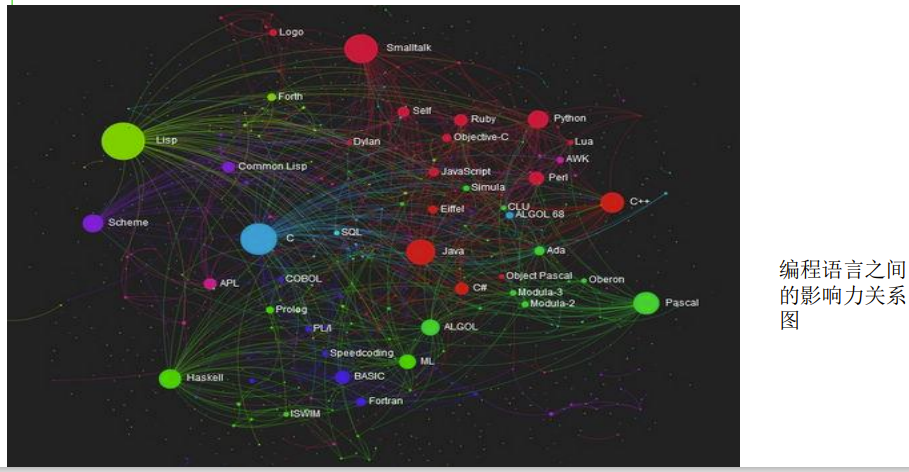

6. 关系图（这是关系图？确定不是随便找的网图吗QwQ）

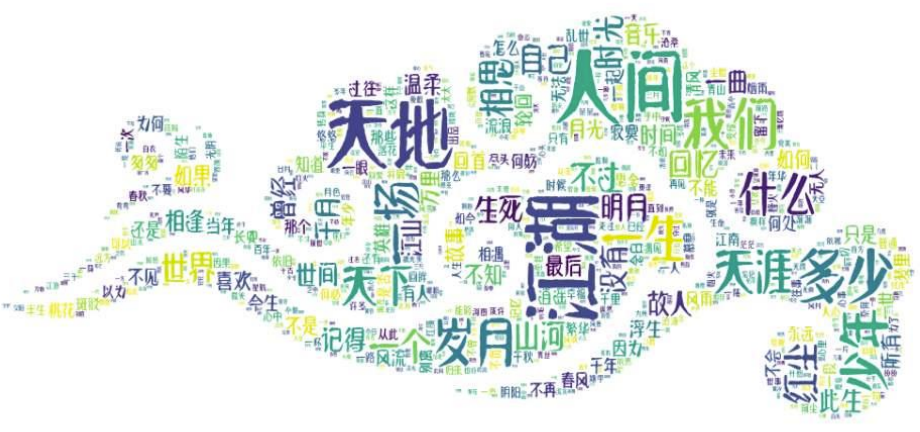

7. 词云



8. 桑基图

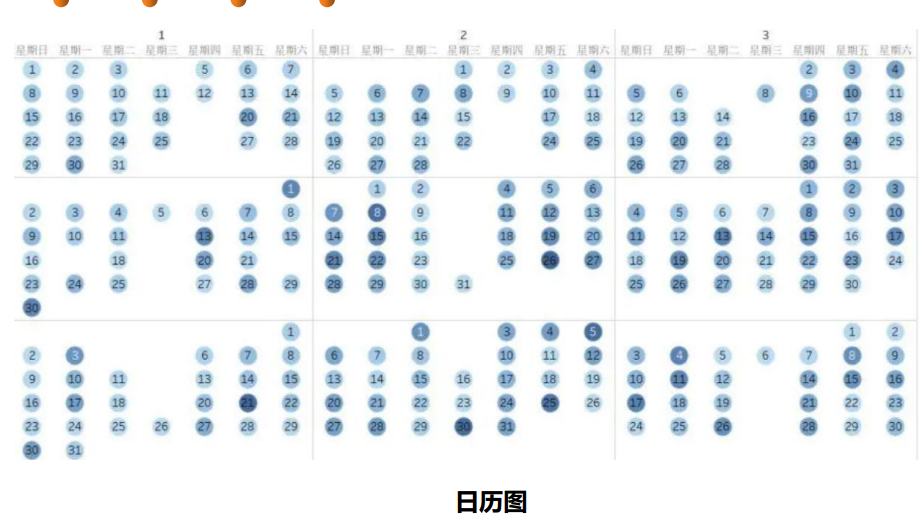

9. 日历图

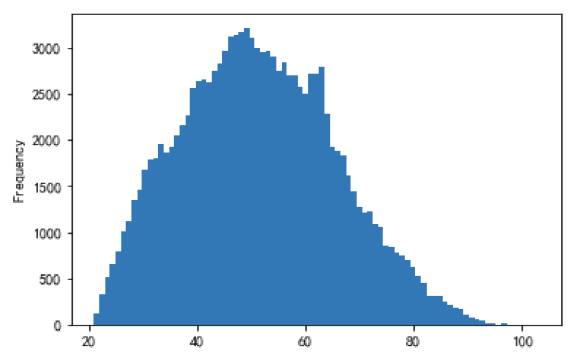

10. 直方图

    • 直方图用于数值型数据：数值属性值频次的统计可视化。

    • 其横坐标为数值的取值跨度，纵坐标为数值的频率或频次

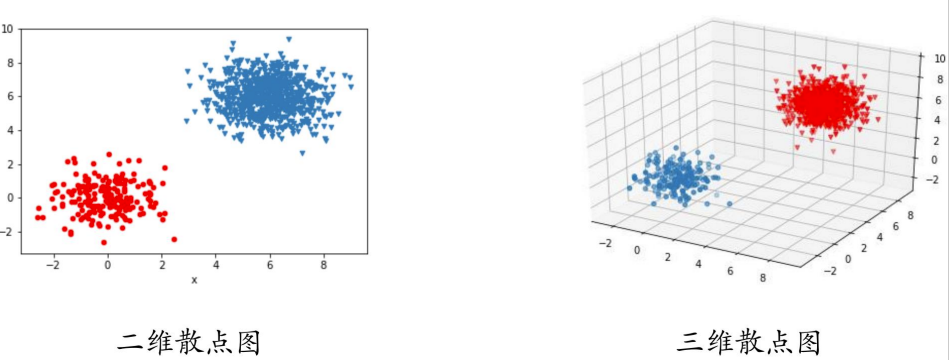

11. 散点图

    • 散点图主要应用于数值型数据，其作用主要是观察两个（或 三个）数值型属性的数据之间的关联性



    • 散点图可以直观的反映集中数据和离群数据的分布，还能直 接反映数据集内存在的分组情况，还可反映属性组合的数据 区分能力

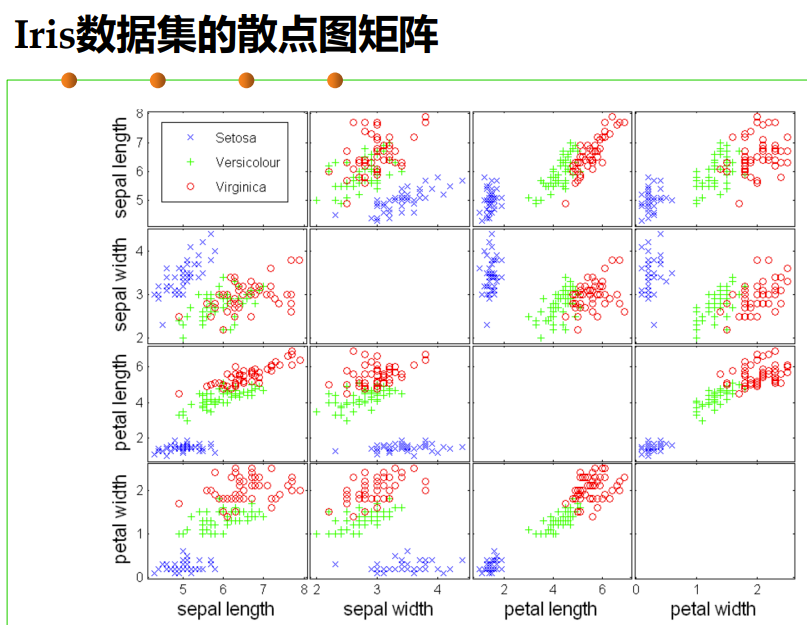

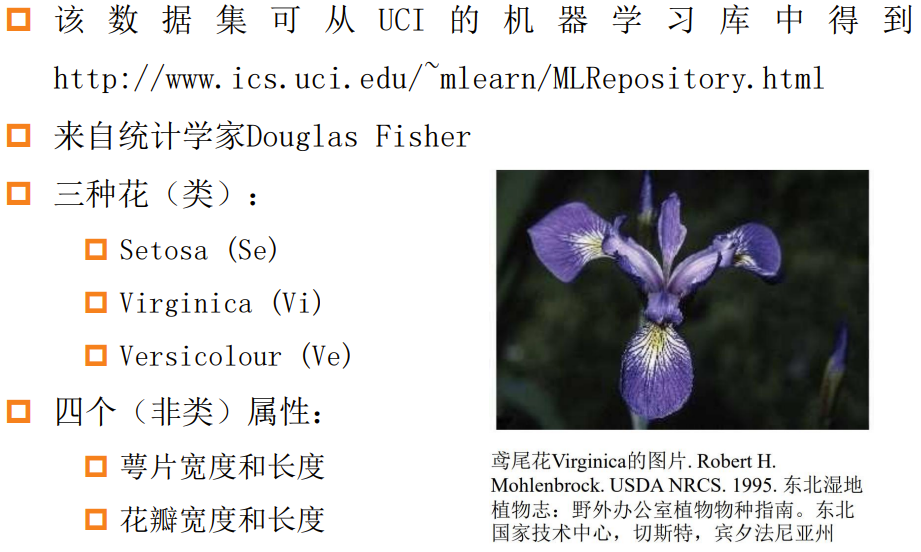

    • 鸢尾花数据集及散点矩阵：

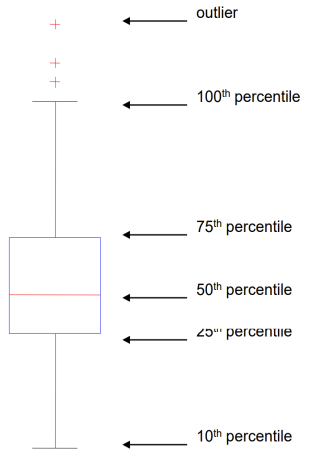

12. 箱线图

    • 数值型属性，五数归纳（Five Number Summary）

    • Minimum, Q1(25%), Median, Q3(75%), Maximum

    • 箱线图(Box Plots)

      • 另一种显示数据分布的方法

      • 箱线图的箱体：四分位距(IQR, Interquartile range), IQR =Q3-Q1

      • 上下边缘（whisker）:

        • min(Q3+1.5IQR, Maximum)
        • max(Q1-1.5IQR, Minimum)

      • 这样计算上下边缘可区分异常值

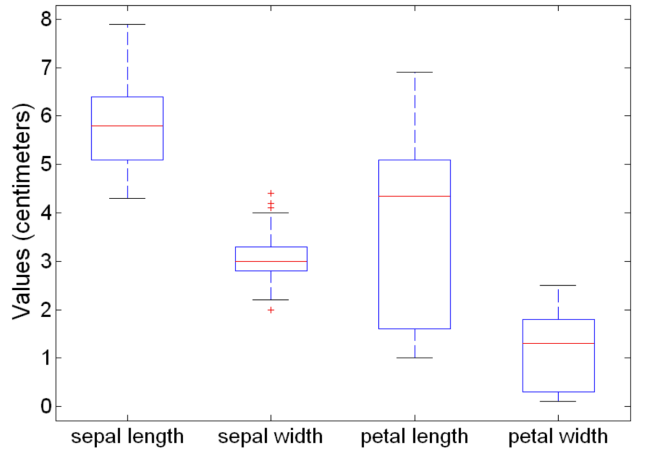

    • 箱线图应用示例：箱线图可以用来比较属性的类区分能力（discrimination capability）

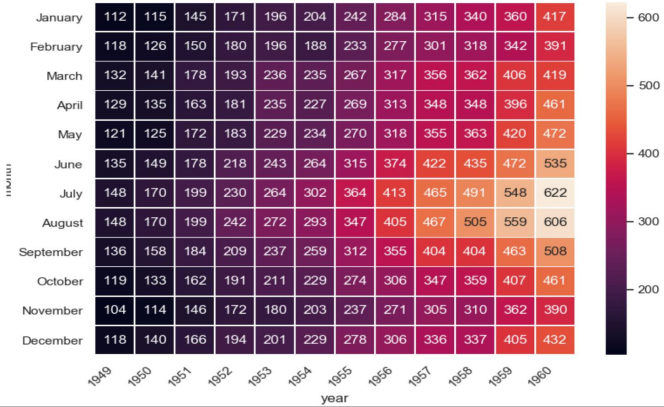

13. 数据矩阵图

    • 数据矩阵图，将数值映射到不同的颜色上，从而可以将一张 数据规模不大的表进行可视化

    • 例：1949-1960年各月的航班飞行次数累积表

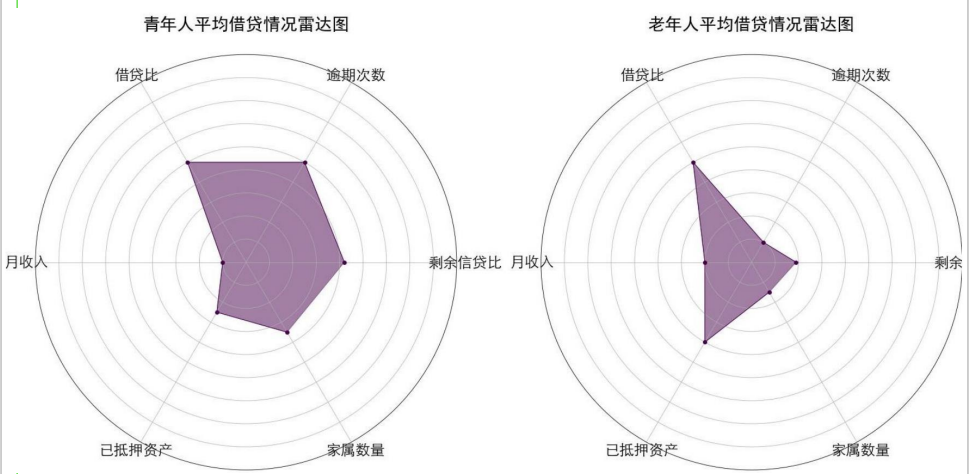

14. 雷达图

    • 可对每一个（类）多维数据对象进行可视化



15. 平行坐标图

    • 平行坐标系(Parallel Coordinates )

      • 用于绘制高维数据的属性值
      • 使用一组平行坐标轴
      • 对象每个属性的值被绘制为对应坐标轴上的点，将这些点用线连接 起来
      • 因此，每个对象表示为一条线
      • 通常，对象趋于分成少数几个组，组内的点具有类似的属性值
      • 在查看此类分组时，对属性进行排序非常重要

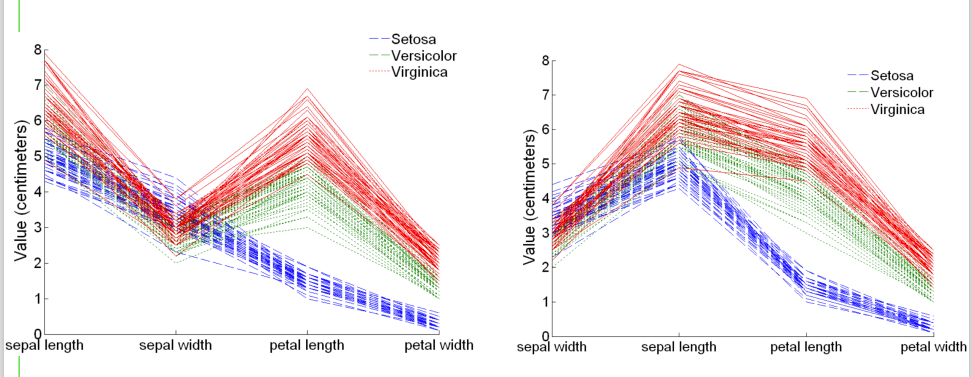

    • 平行坐标图示例

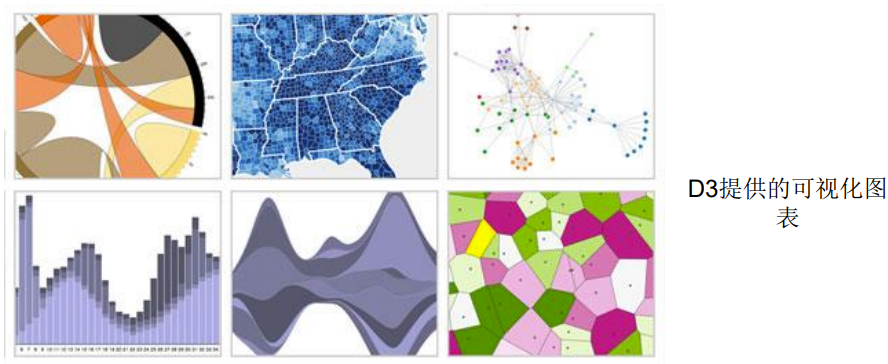

可视化工具

1. 入门级工具

   • Excel是微软公司的办公软件Office家族的系列软件之一，可以进行 各种数据的处理、统计分析和辅助决策操作，已经广泛地应用于管理、 统计、金融等领域

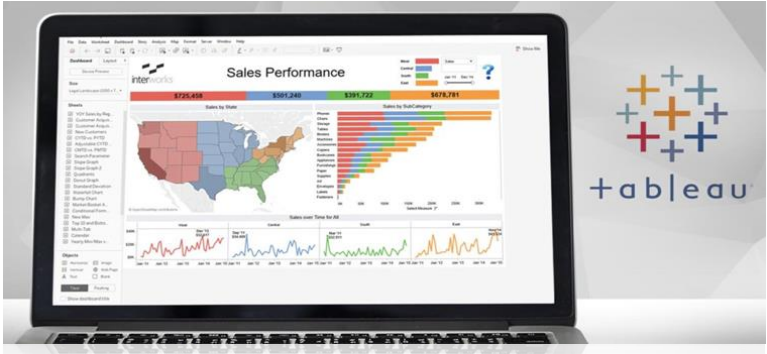

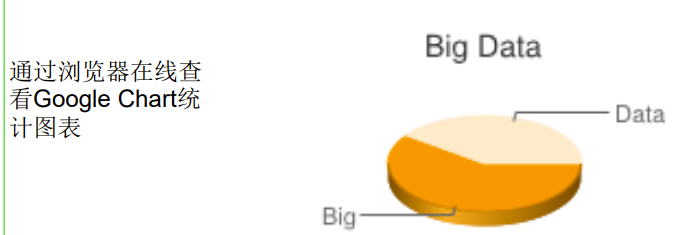

2. 信息图表工具

   信息图表是信息、数据、知识等的视觉化表达，它利用人脑对于图 形信息相对于文字信息更容易理解的特点，更高效、直观、清晰地传递信 息，在计算机科学、数学以及统计学领域有着广泛的应用。

   • Google Chart API

     • 谷歌公司的制图服务接口Google Chart API，可以用来为统计数据并自 动生成图片，该工具使用非常简单，不需要安装任何软件，可以通过浏 览器在线查看统计图表

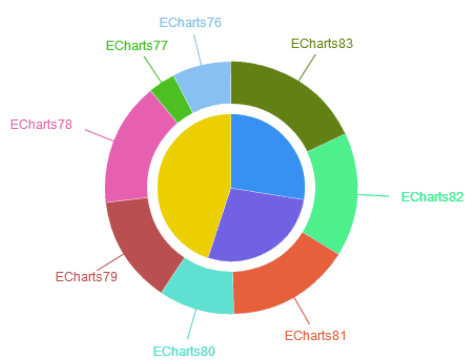

   • ECharts

     • ECharts是由百度公司前端数据可视化团队研发的图表库，可以流畅地运行在 PC和移动设备上，兼容当前绝大部分浏览器（IE8/9/10/11、Chrome、Firefox、 Safari等），底层依赖轻量级的、Canvas类库ZRender，可以提供直观、生动、 可交互、可高度个性化定制的数据可视化图表



   • D3

     • D3是最流行的可视化库之一，是一个用于网页作图、生成互动图形的 JavaScript函数库，提供了一个D3对象，所有方法都通过这个对象调用。 D3能够提供大量线性图和条形图之外的复杂图表样式，例如Voronoi图、 树形图、圆形集群和单词云等。



   • Tableau

     • Tableau是桌面系统中最简单的商业智能工具软件，更适合企业和部门进 行日常数据报表和数据可视化分析工作。Tableau实现了数据运算与美观 的图表的完美结合，用户只要将大量数据拖放到数字“画布”上，转眼 间就能创建好各种图表。



   • 大数据魔镜

     • 大数据魔镜是一款优秀的国产数据分析软件，它丰富的数据公式和算法 可以让用户真正理解探索分析数据，用户只要通过一个直观的拖放界面 就可创造交互式的图表和数据挖掘模型。

3. 地图工具

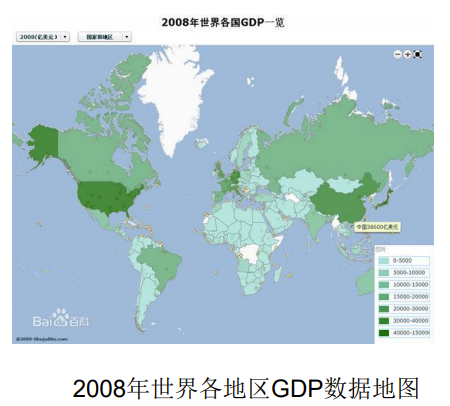

   地图工具在数据可视化中较为常见， 它在展现数据基于空间或地理分布上 有很强的表现力，可以直观地展现各 分析指标的分布、区域等特征。当指 标数据要表达的主题跟地域有关联时， 就可以选择以地图作为大背景，从而 帮助用户更加直观地了解整体的数据 情况，同时也可以根据地理位置快速 地定位到某一地区来查看详细数据。 右图就是以数据地图形式呈现的 2008年世界各地区GDP数据。



   • Google Fusion Tables
     • Google Fusion Tables让一般使用者也可以轻松制作出专业的统计地图。 该工具可以让数据表呈现为图表、图形和地图，从而帮助发现一些隐藏在 数据背后的模式和趋势。
   • Modest Maps
     • Modest Maps是一个小型、可扩展、交互式的免费库，提供了一套查看卫 星地图的API，只有10KB大小，是目前最小的可用地图库，它也是一个开 源项目，有强大的社区支持，是在网站中整合地图应用的理想选择。
   • Leaflet
     • Leaflet是一个小型化的地图框架，通过小型化和轻量化来满足移动网页的 需要。

4. 时间线工具

   时间线是表现数据在时间维度的演变的有效方式，它通过互联网技术， 依据时间顺序，把一方面或多方面的事件串联起来，形成相对完整的记录 体系，再运用图文的形式呈现给用户。时间线可以运用于不同领域，最大 的作用就是把过去的事物系统化、完整化、精确化。

   • Timetoast
     • Timetoast是在线创作基于 时间轴事件记载服务的网站, 提供个性化时间线服务，可 用不同的时间线来记录你某 个方面的发展历程、心理路 程、进度过程等Timetoast 基于flash平台，操作简单
   • Xtimeline
     • Xtimeline 是一个免费的绘 制时间线的在线工具网站 ，操作简便，用户通过添 加事件日志的形式构建时 间表，同时也可给日志配 上相应的图表。Xtimeline 是一个社区类型的间轴网站

5. 高级分析工具

   • R
     • R是属于GNU系统的一个自由、免费、源代码开放的软件，它是一个用于 统计计算和统计制图的优秀工具，使用难度较高。R的功能包括数据存储 和处理系统、数组运算工具（具有强大的向量、矩阵运算功能）、完整连 贯的统计分析工具、优秀的统计制图功能、简便而强大的编程语言，可操 纵数据的输入和输出，实现分支、循环以及用户可自定义功能等，通常用 于大数据集的统计与分析。
   • Weka
     • Weka是一款免费的、基于Java环境的、开源的机器学习以及数据挖掘软 件，不但可以进行数据分析，还可以生成一些简单图表。
   • Gephi
     • Gephi是一款比较特殊也很复杂的软件，主要用于社交图谱数据可视化分 析，可以生成非常酷炫的可视化图形。
   • Python
     • Python是一种面向对象的解释型计算机程序设计语言，由荷兰人吉多•范罗 苏姆（Guido van Rossum）于1989年发明。Python可视化库可以大致分为： 基于matplotlib的可视化库、基于JavaScript的可视化库、基于上述两者或 其他组合功能的库。

可视化典型案例

1. 全球黑客活动

   安全供应商Norse打造了一张能够反映全球范围内黑客攻击频率的地图 （http://map.ipviking.com），它利用Norse 的“蜜罐”攻击陷阱显示出所有 实时渗透攻击活动。如图所示，地图中的每一条线代表的都是一次攻击活动， 借此可以了解每一天、每一分钟甚至每一秒世界上发生了多少次恶意渗透。



2. 互联网地图

   为了探究互联网这个庞大的宇宙，俄罗斯工程师 Ruslan Enikeev 根据 2011 年底的 数据，将全球 196 个国家的 35 万个网站数据整合起来，并根据 200 多万个网站链接 将这些“星球”通过关系链联系起来，每一个“星球”的大小根据其网站流量来决定， 而“星球”之间的距离远近则根据链接出现的频率、强度和用户跳转时创建的链接来 确定，由此绘制得到了“互联网地图”（http://internet-map.net）。



3. 编程语言之间的影响力关系图

   Ramio Gómez利用来自Freebase上的编程语言维护表里的数据，绘制了编程语言之 间的影响力关系图，图中的每个节点代表一种编程语言，之间的连线代表该编程语言 对其他语言有影响，有影响力的语言会连线多个语言，相应的节点也会越大。



4. 世界国家健康与财富之间的关系

   “世界国家健康与财富之间的关系”利用可视化技术，把世界上200个国家，从1810年 到2010年历时200年其各国国民的健康、财富变化数据（收集了1千多万个数据）制作成 三维动画进行了直观展示（http://www.moojnn.com/Index/whn）。



5-大数据技术综合运用

一、案例任务

1. 电影推荐系统可根据用户 的喜好，向用户推荐可能 感兴趣的电影



二、系统设计

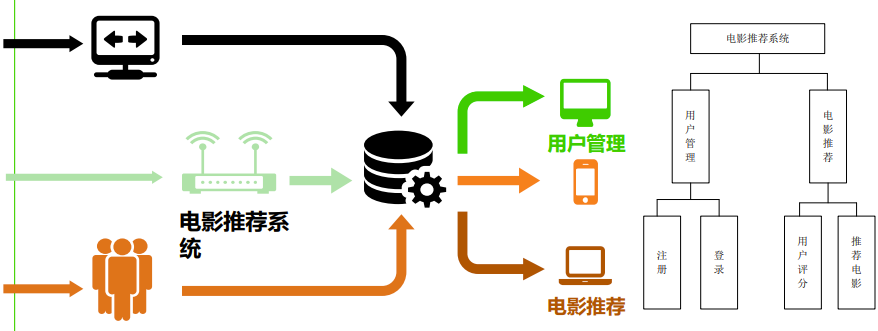

1. 设计开发工作：网站、电影推荐程序、数据库

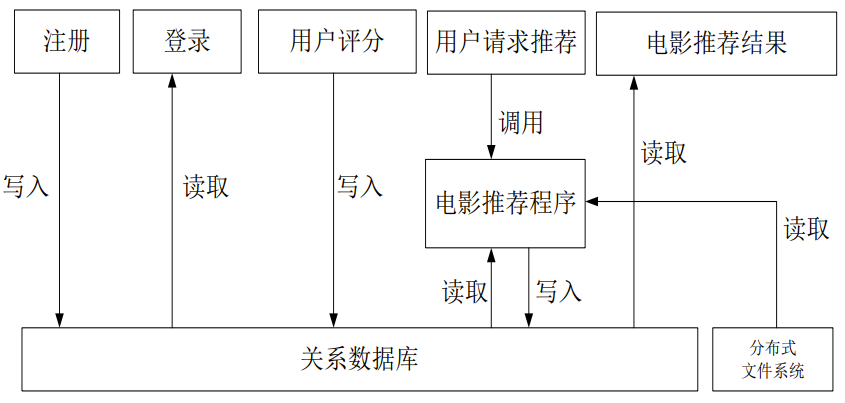

2. 网站、电影推荐程序和数据库三个部分之间的关系：

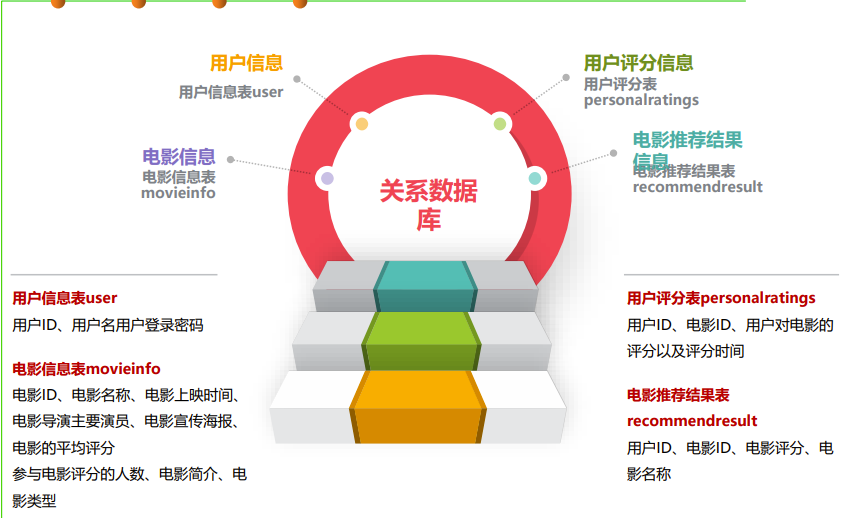

3. 数据库：

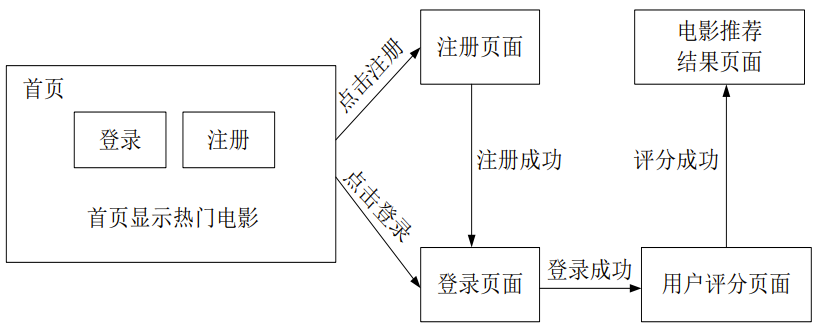

4. 电影推荐系统的网页跳转示意图



5. 算法设计

   • 电影推荐程序的设计是电影推荐系统设计的核心

   • 采用基于ALS矩阵分解的协同过滤算法



   • 把评分高的电影推荐给该用户

三、技术选择和系统实现

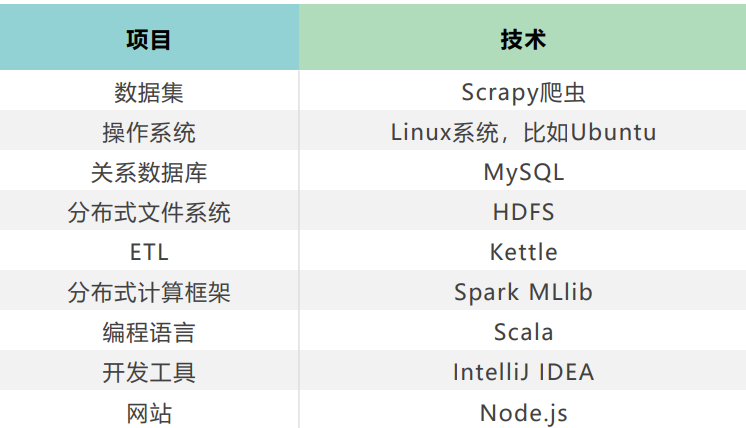

1. 技术选择：

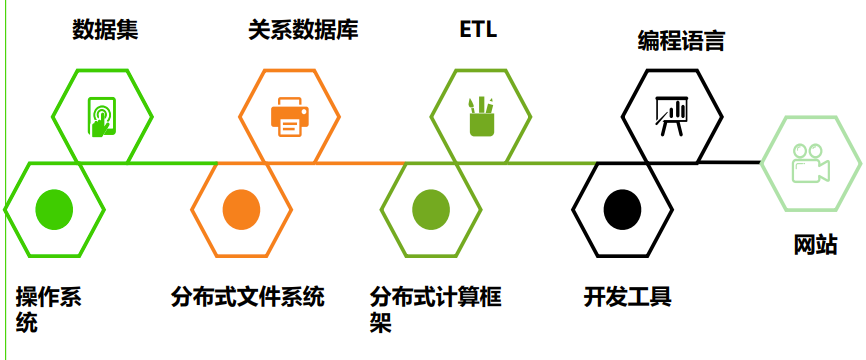

2. 系统实现技术

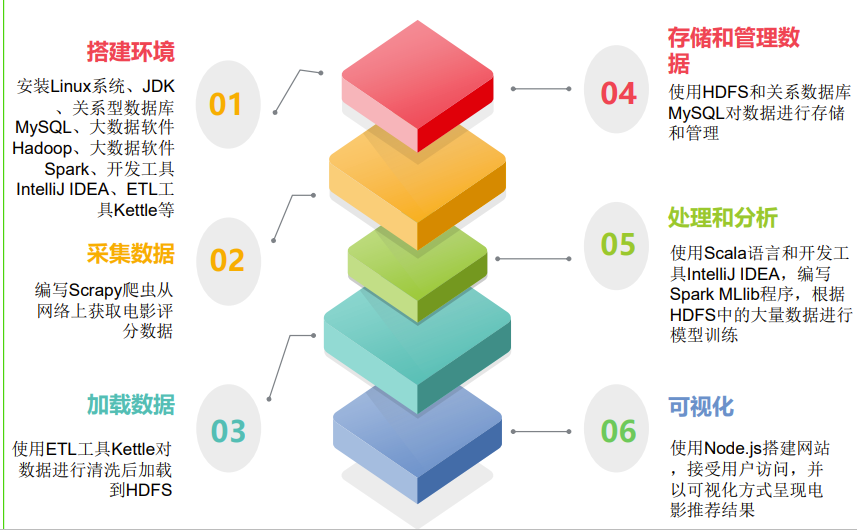

3. 系统实现：
