PCB设计需要知道的---网络专业术语

在PCB设计中我们会遇到网口的设计，通常是一个网口（比如RJ45接口），连接网络变压器，再连接PHY芯片，再连接到MAC（通常来说，mac集成在主控芯片之中），我们在做PCB设计的时候经常会看到一些网络端口的命名比如RMII_TX01，如果对它们的含义不了解也可以进行设计，但是一知半解终归不好，我整理了以太网的一些专业术语供大家查阅：

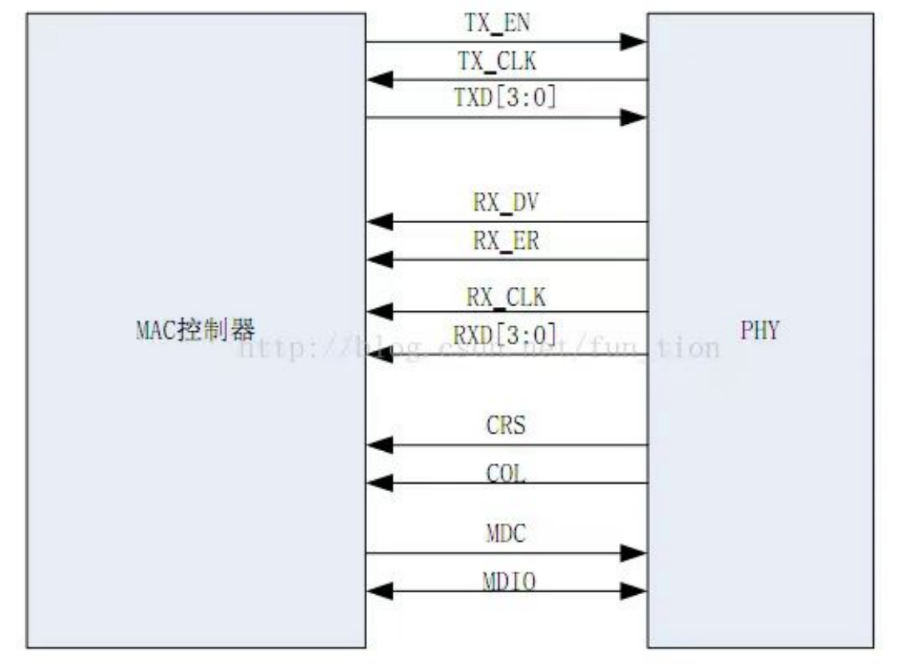

MIl(Media Independent Interface)：媒体独立接口。它是IEEE-802.3定义的以太网行
业标准。它包括一个数据接口，以及一个MAC 和 PHY 之间的管理接口。（值得一提的是，这里的IEEE802.3是一个专门为以太网开发制定标准的协会）

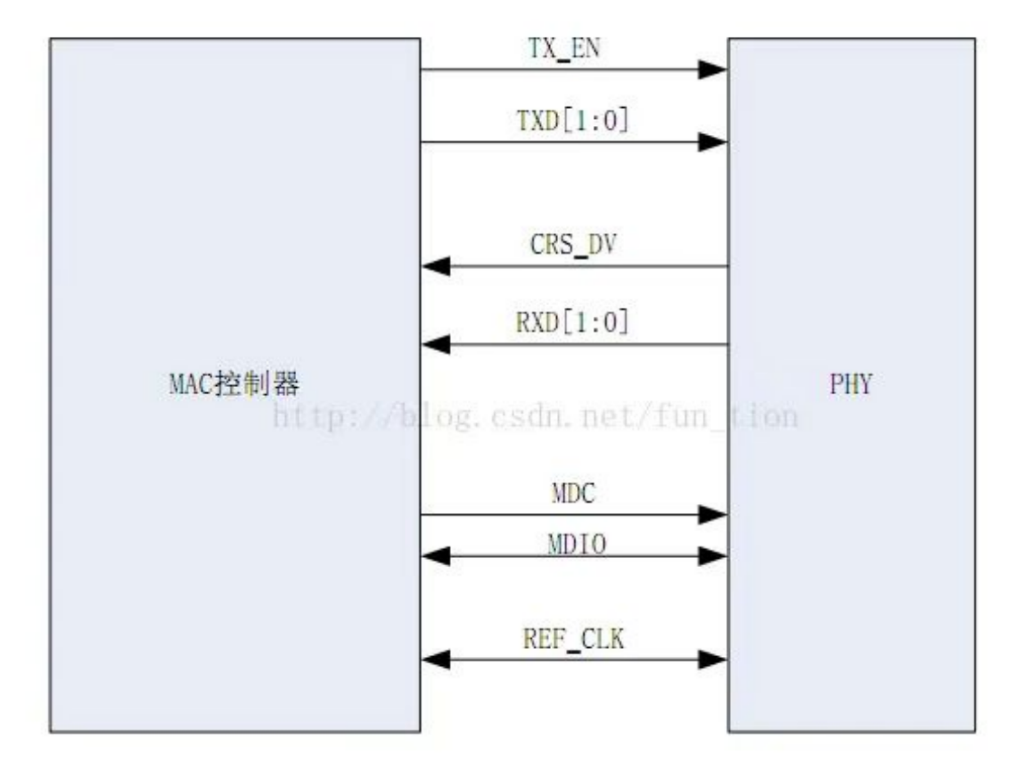

RMIl (Reduced Media Independent Interface):简化媒体独立接口

【图片来源网络】

GMII(GigabitMediaIndependentInterface)：吉比特媒体独立接口

RGMll(Reduced Gigabit Media Independent Interface):精简吉比特媒体独立接口

SGMll(SerialGigabitMedia Independent Interface)）串行吉比特媒体独立接口

MAC(Media Access Control)：媒介访问控制。此协议位于OSl七层协议中数据链路层的下半部分，主要负责控制与连接物理层的物理介质。在发送数据时，MAC 协议可以事先判断是否可以发送数据。如果可以发送，将给数据加上一些控制信息，最终将数据以及控制信息以规定的格式发送到物理层；在接收数据时，MAC 协议首先判断输入的信息并是否发生传输错误，如果没有错误，则去掉控制信息发送至 LLC（逻辑链路控制）层。

MDC/MDIO:管理配置接口。

MDl(Media Dependent Interface)X：属于交换机连接设备的接口

LAN ((Local Area Network):局域网。用于内部网

VLAN(Virtual Local Area Network):虚拟局域网

WAN (Wide Area Network)：广域网。用于接外网 (动态 IP、静态 IP、PPPOE)

QOS(Quality of Service):服务质量
