本文介绍了如何在树莓派上通过I2C接口连接模拟量传感器，使用Adafruit_ADS1x15库进行数据采集，展示了代码实现和示例结果链接。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

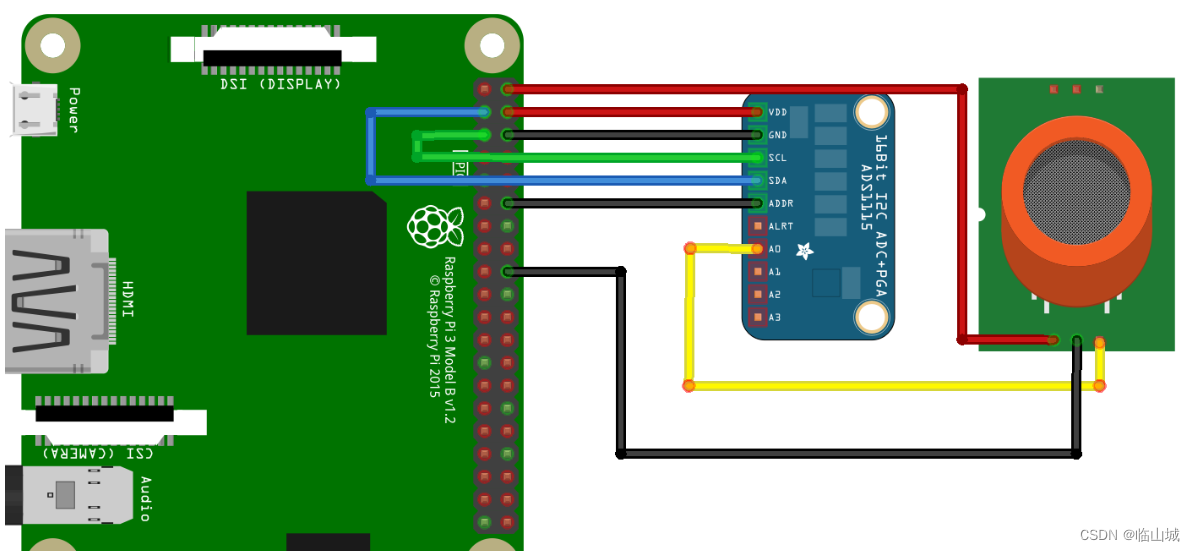

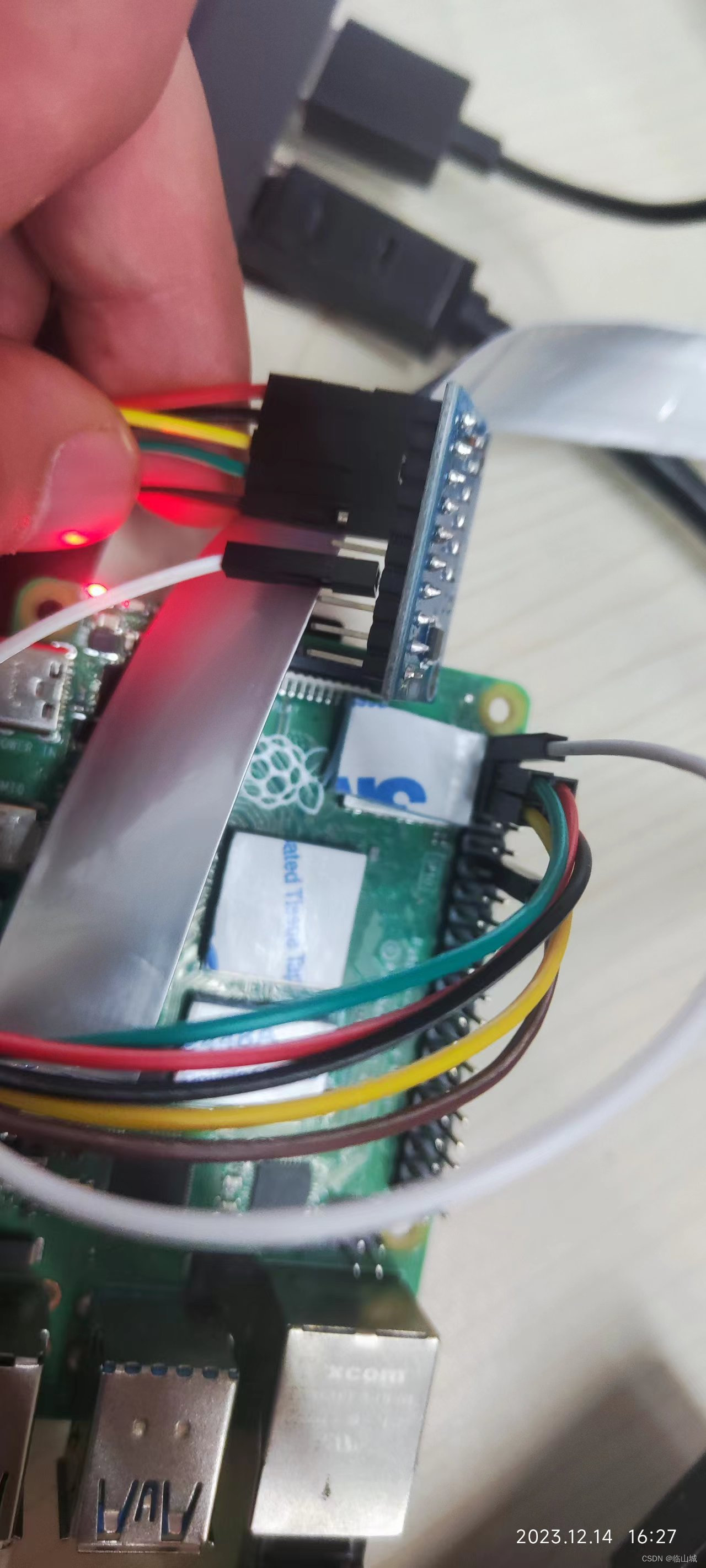

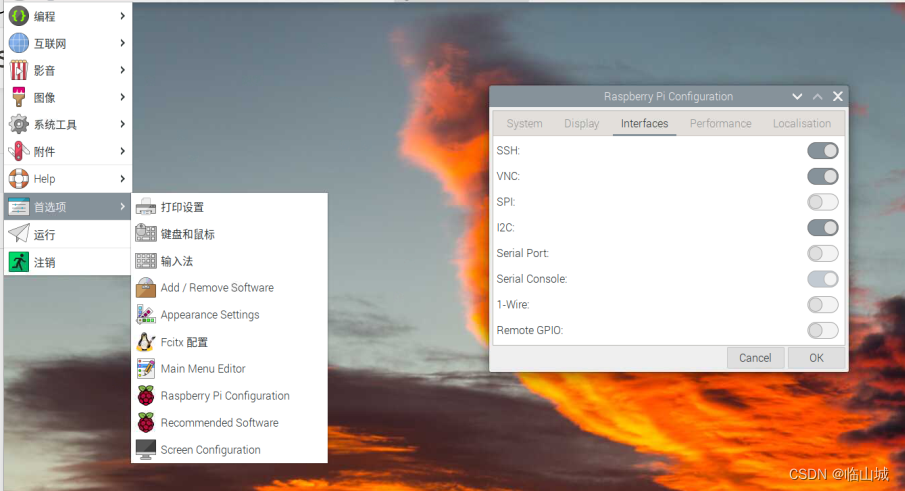

接线参考这里由于暂时没有模拟量传感器直接将模拟量接口A0接到树莓派开发板的3.3v接口上，如下图。线路连接好后打开树莓派启动i2c

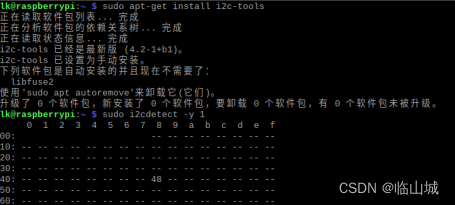

查寻i2c设备连接状况

安装pip install Adafruit_ADS1x15

import Adafruit_ADS1x15
#ADDR引脚连接到GND时，地址为：0x48（0100, 1000B）
#ADDR引脚连接到VDD时，地址为：0x49（0100, 1001B）
#ADDR引脚连接到SDA时，地址为：0x4A（0100, 1010B）
#ADDR引脚连接到SCL时，地址为：0x4B（0100, 1011B）
adc1 = Adafruit_ADS1x15.ADS1115(address = 0x48)
while True:
    adc_value = adc1.read_adc(0, gain=1, data_rate=128)
    #数字量转模拟量
    verf = (adc_value/ 65535 ) *4.096*2
    print(verf)

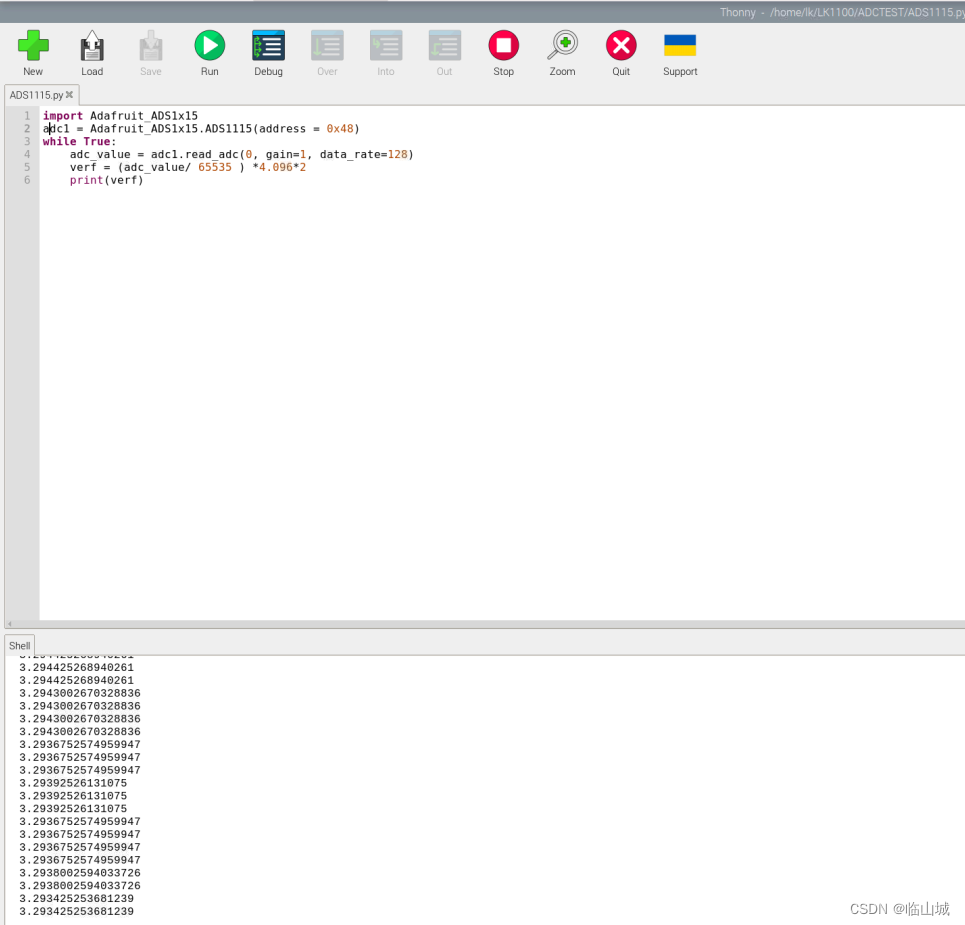

运行结果源工程链接：https://github.com/adafruit/Adafruit_Python_ADS1x15/tree/master
