【基础知识】【模块介绍】8位8段数码管（74HC595）【硬件部分】

八段数码管

基本介绍

数码管实际上是
多个LED按照一定顺序排列，并加上遮罩所构成的元件。

八段一般会引出9个引脚，其中7个引脚显示数字（或某些字母），1个显示小数点，1个作为片选端。

根据连接方式的不同，数码管分为共阳和共阴。
共阳在这端输出低电平时点亮，高电平时会熄灭，共阴则相反。

位置编号

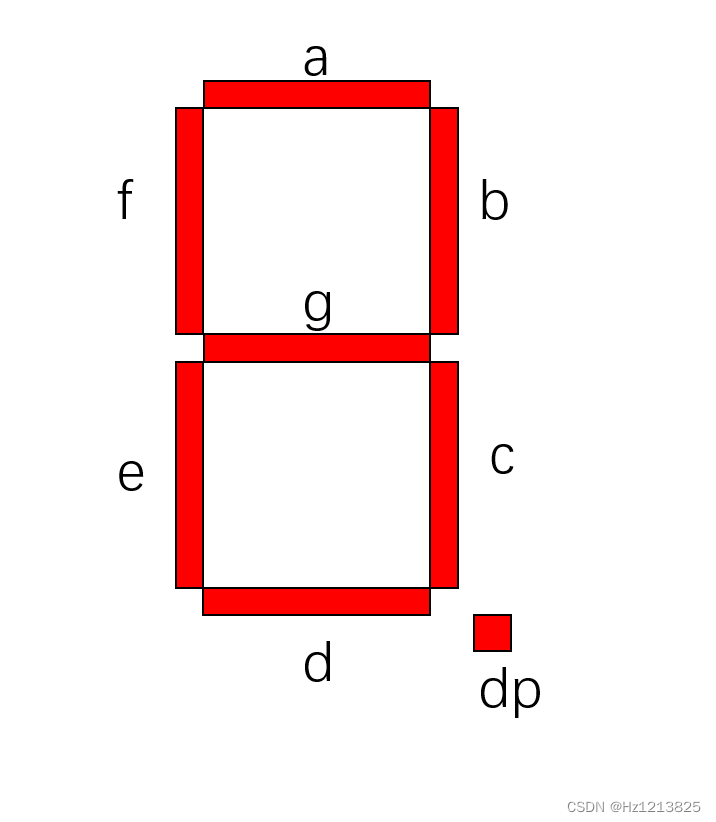

为了便于编程，设计者将数码管的8个LED按照一点规则编号并设置了独特的名称
如下图

按照dp，gfedcba的端口顺序排列可以产生一个8位2进制数（2位16进制数）来表示亮灭信息，
1表示这个端口是高电平，0则表示是低电平。

例如
0x00在共阳接法表示全亮，在共阴接法表示全灭

符号的编码

编码没有明确的标准，能看懂即可。
下文介绍的是作者常用的编码规则。

名称	dp	g	f	e	d	c	b	a	共阳数码	共阴数码
0	灭	灭	亮	亮	亮	亮	亮	亮	0xC0	0x3F
1	灭	灭	灭	灭	灭	亮	亮	灭	0xF9	0x06
2	灭	亮	灭	亮	亮	灭	亮	亮	0xA4	0x5B
3	灭	亮	灭	灭	亮	亮	亮	亮	0xB0	0x4F
4	灭	亮	亮	灭	灭	亮	亮	灭	0x99	0x66
5	灭	亮	亮	灭	亮	亮	灭	亮	0x92	0x6D
6	灭	亮	亮	亮	亮	亮	灭	亮	0x82	0x7D
7	灭	灭	灭	灭	灭	亮	亮	亮	0xF8	0x07
8	灭	亮	亮	亮	亮	亮	亮	亮	0x80	0x7F
9	灭	亮	亮	灭	亮	亮	亮	亮	0x90	0x6F
A	灭	亮	亮	亮	灭	亮	亮	亮	0x88	0x77
b	灭	亮	亮	亮	亮	亮	灭	灭	0x83	0x7C
C	灭	灭	亮	亮	亮	灭	灭	亮	0xC6	0x39
d	灭	亮	灭	亮	亮	亮	亮	灭	0xA1	0x5E
E	灭	亮	亮	亮	亮	灭	灭	亮	0x86	0x79
F	灭	亮	亮	亮	灭	灭	灭	亮	0x8E	0x71
Line	灭	亮	灭	灭	灭	灭	灭	灭	0xBF	0x40
Bleak	灭	灭	灭	灭	灭	灭	灭	灭	0xFF	0x00
White	亮	亮	亮	亮	亮	亮	亮	亮	0x00	0xFF
Spot	亮	灭	灭	灭	灭	灭	灭	灭	0x7F	0x80

共阴和共阳互为对方的按位取反。

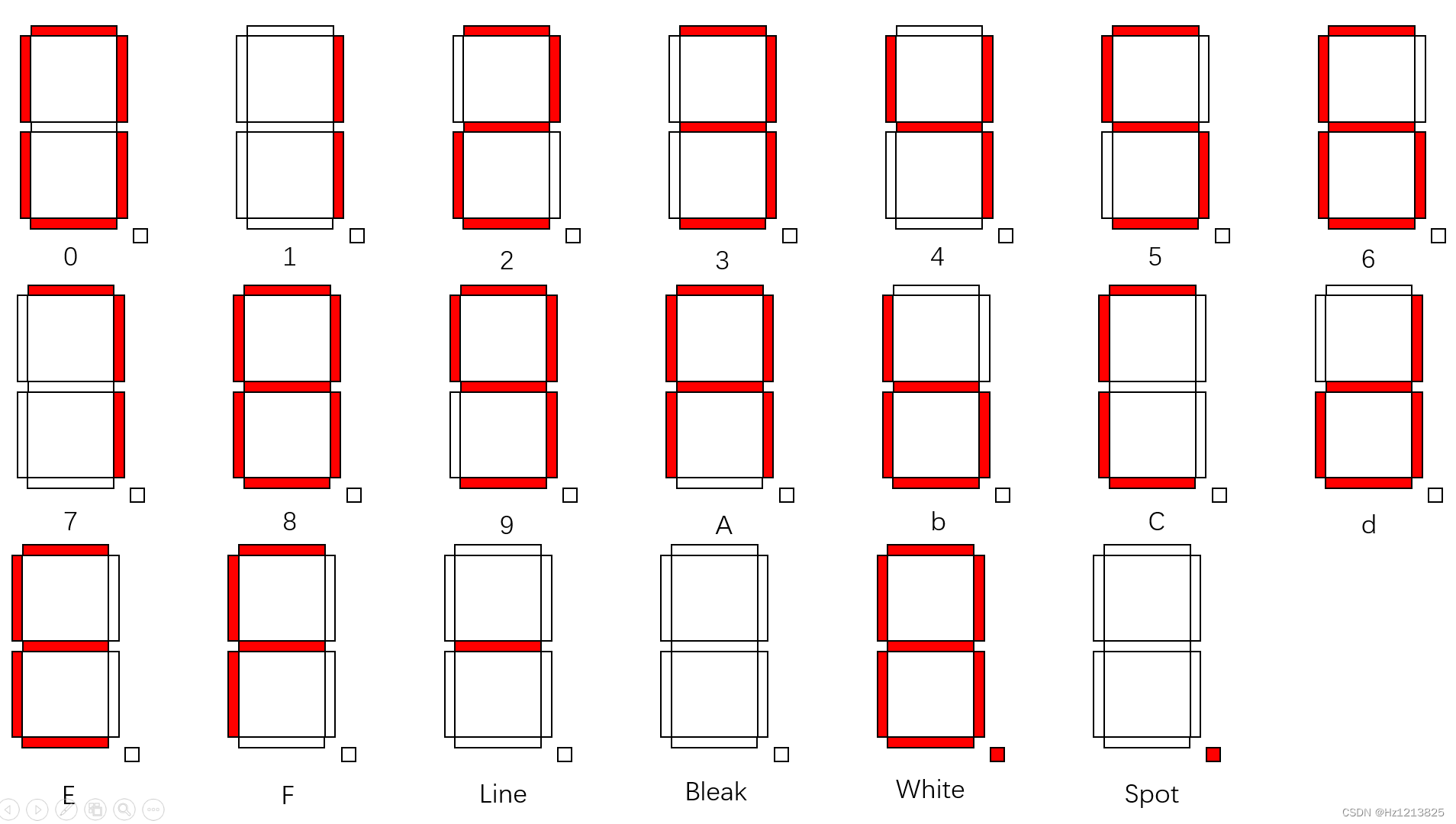

这是上表所指数码管的示意图

视觉暂留

当加在LED的两端的电压消失时，LED并不会瞬间熄灭，亮度会随时间流逝而缓慢降低，不同的LED的完全熄灭时间不同，从几毫秒到几秒都有。

视觉暂留：人眼在观察景物时，光信号传入大脑神经，需经过一段短暂的时间，光的作用结束后，视觉形象并不立即消失
详情见

因此，当多个LED分别点亮LED一个一段时间后熄灭，在人眼看来则是全部点亮。

这是扫描的物理和生物基础

八位八段数码管模块

74HC595

这是个高速串行输入转并行输出的芯片

有14个引脚

引脚号	名称	功能
8	GND	地
16	VDD	电源
10	SCLR	低电平复位
13	OE	输出使能，低电平时才有输出

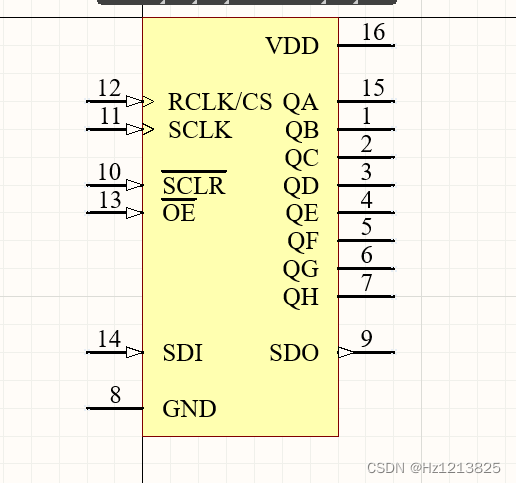

15，1-7	QA-QH	并行输出
14	SDI	串行输入
9	SDO	串行输出
12	RCLK	存储寄存器时钟
11	SCLK	移位寄存器时钟

学过数电的应该从原理图里看得出：
SCLR（10），OE（13）为低电平有效。
RCLK（12），SCLK（11）为上升沿有效。

低电平就是接地时有效

上升沿是什么请看
外部中断的上升沿触发部分

这个芯片内部有2个8位寄存器
串行数据输入和输出的叫做移位寄存器
并行数据输出并所存的叫存储寄存器

从SDI（14）输入的串行数据被按输入顺序放入移位寄存器 如果输入数据多余8个，则多余的数据被从SDO（9）输出。
每当SCLK（11）出现一个上升沿时接受一位数据。

当RCLK（12）出现上升沿时，则移位寄存器的数据按照最先输入的到QH，最后输入的到QA的顺序放入数据寄存器并输出。

注意：百度上说这个芯片的移位频率能达到100MHz，但我实测小于1us数据将无法传输

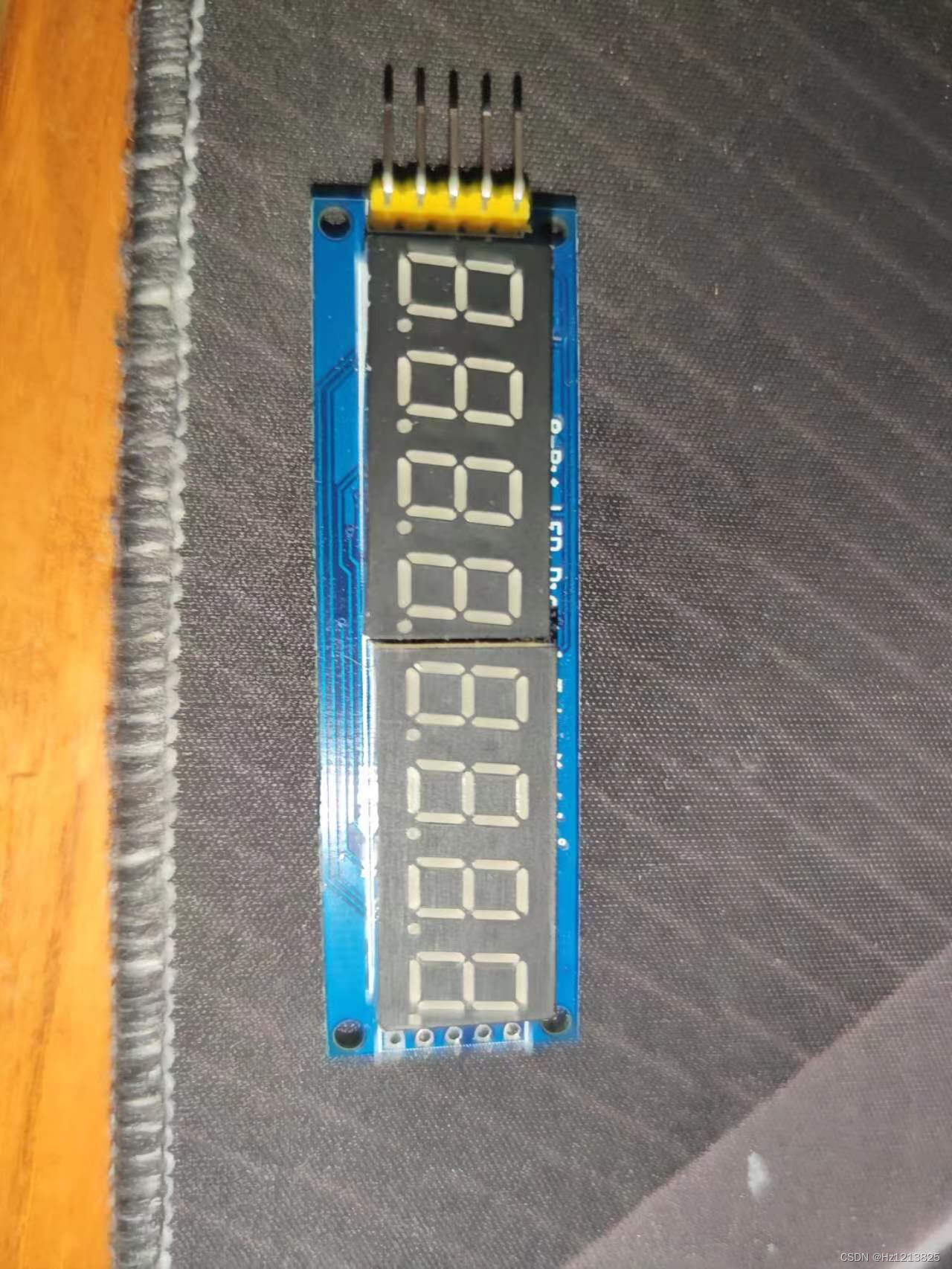

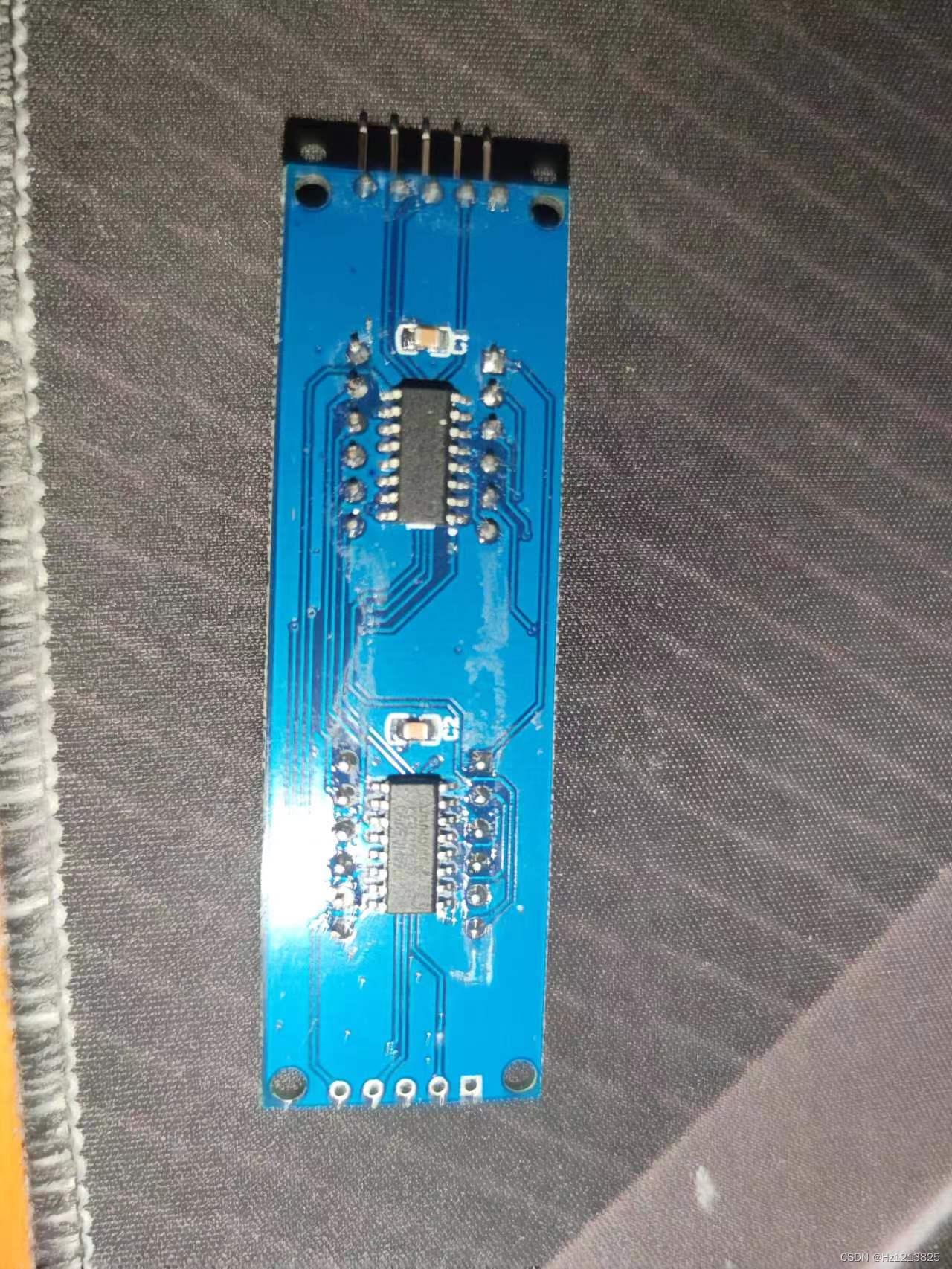

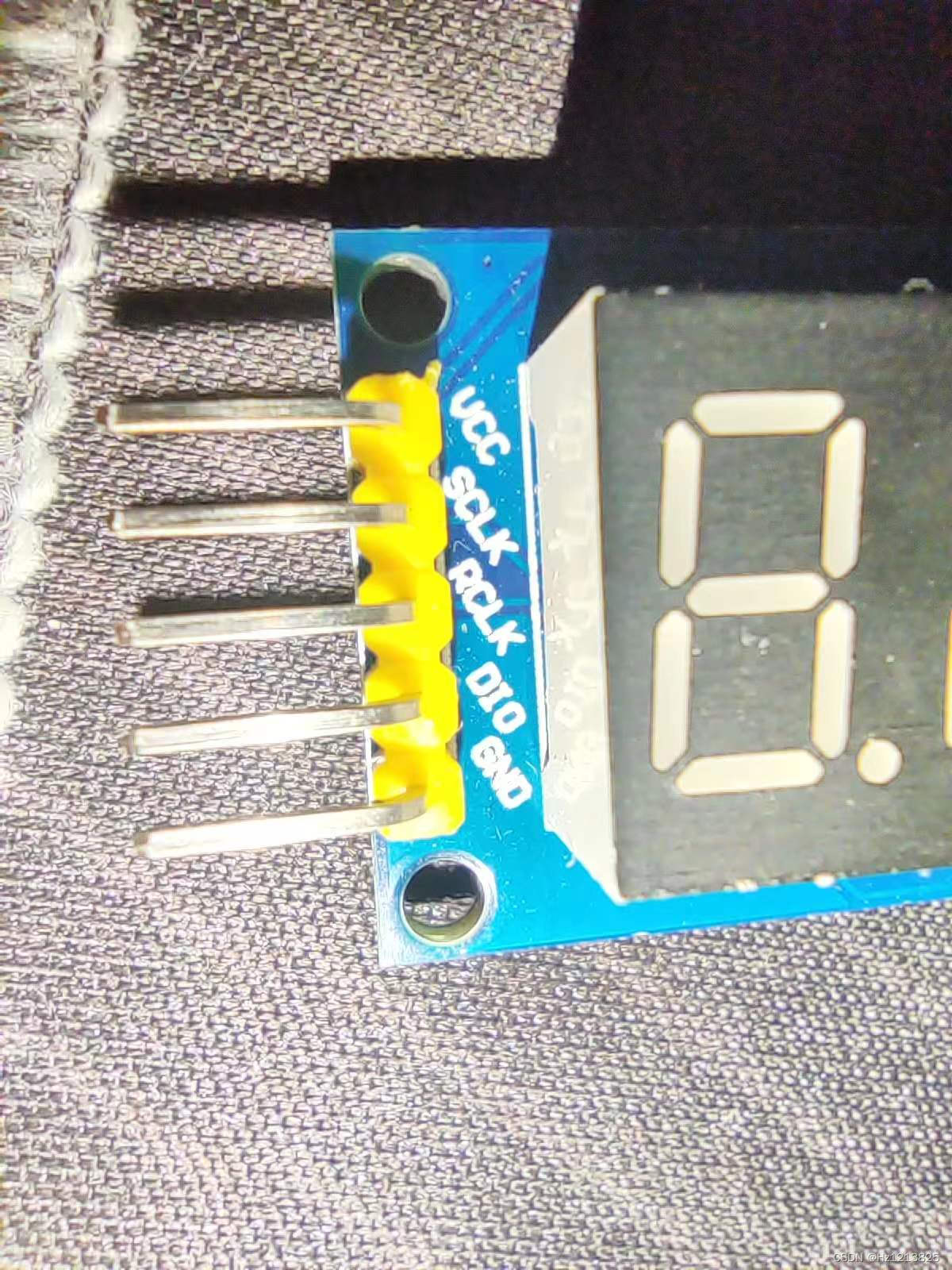

模块外观

原理图

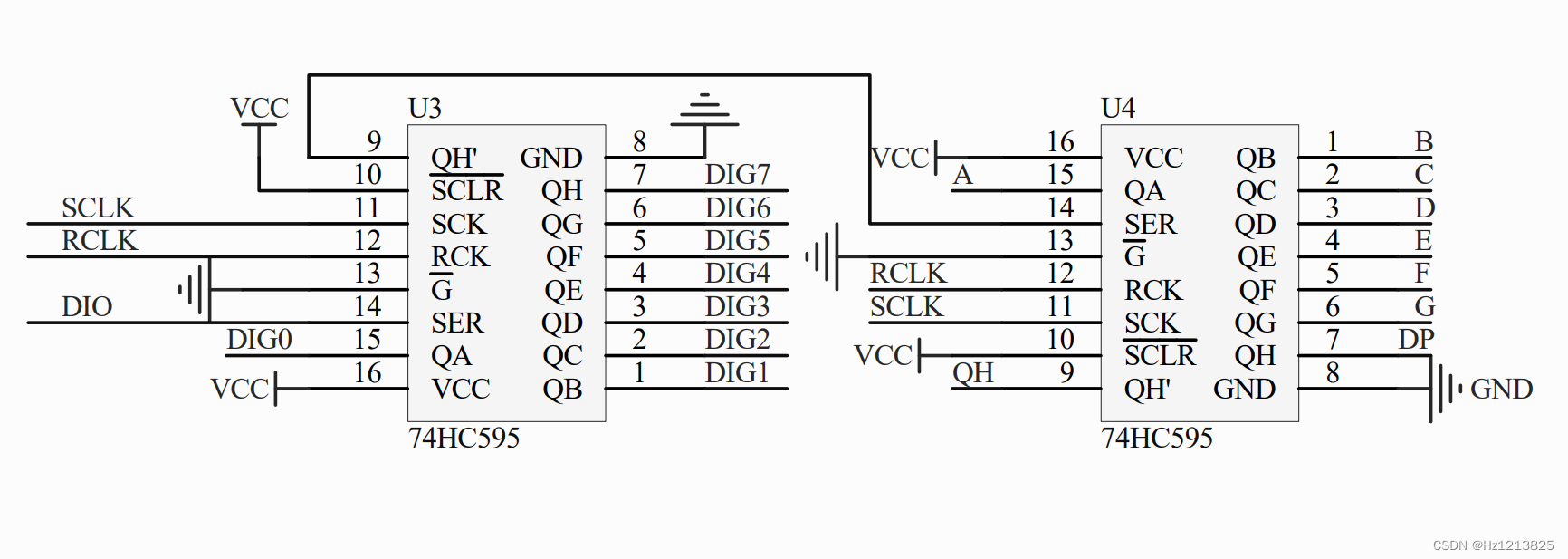

这是模块的卖家给的原理图

芯片部分

2个595芯片级联，U3作为数码管的片选，根据不同数据选择需要接受数据的数码管
U4作为数据发送，写入的数据为上文提到的符号编码。

数码管部分

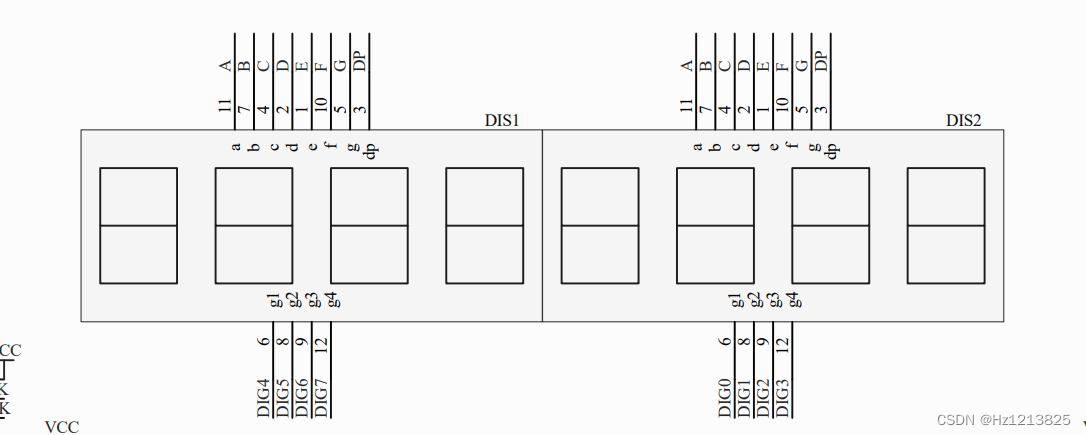

这是共阳数码管，原理图中 上半部分是引脚是数据输入，下半部分是片选信号

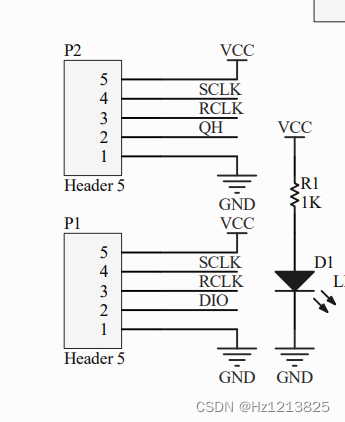

接口和指示灯

由此看见，多个模块也可以进行级联

芯片滤波

如果根据原理图自制时请将这两个电容在PCB设计时分别靠近2个595芯片

软件部分

基于74HC595的8位8段数码管的硬件部分介绍到此为止
软件部分请见
【STM32标准库】【自制库】8位8段数码管（74HC595）【软件部分】
