引脚定义

电气属性

电路连接

PCB

软件部分

引脚定义

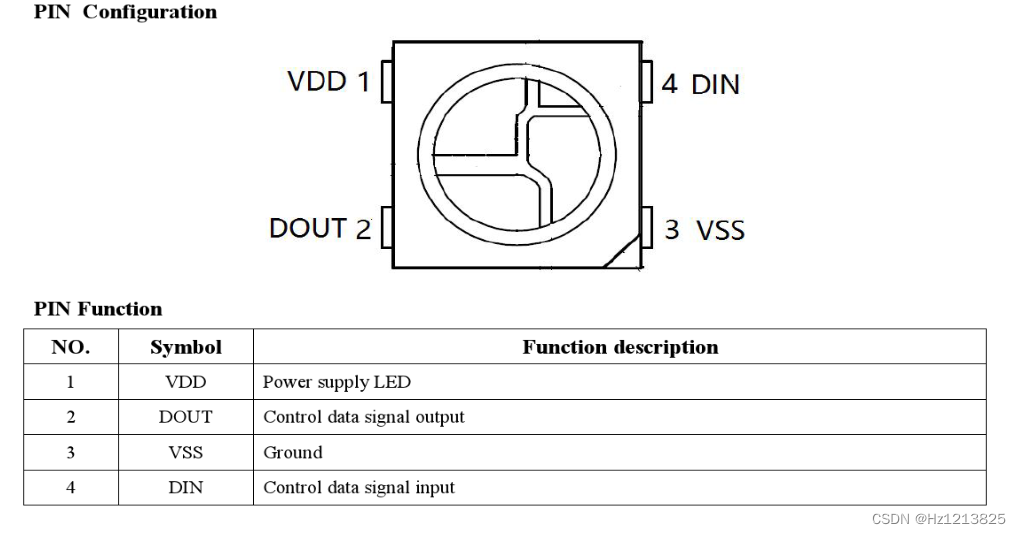

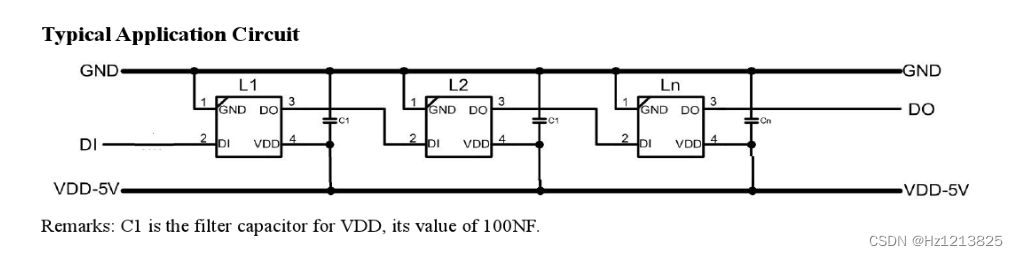

这是数据手册中引脚定义图和连接方式

可以看出，这个灯是自带芯片控制R G B三色的亮度

可以通过上级的DOUT->下级的DIN来使其进行级联

电容官方建议是使用100nF，实测当数量较少时可以不加滤波电容

电气属性

输入电源电压为3.5到5.3V

也就是说对于3.3v的单片机不能直接使用自带的电源

即使是5V单片机也不建议使用自带电源给WS2812供电，避免影响单片机

这个灯的功率还是较高的，单个灯5v供电时功率在50mA左右


 逻辑电压有两个条件需要同时满足

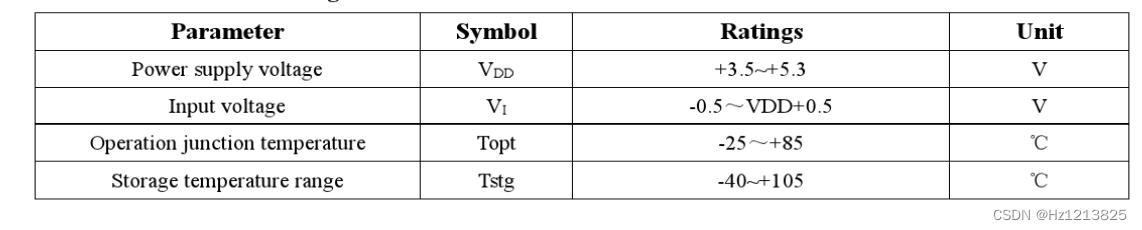

1.根据上表中第二行

        逻辑电压需要在-0.5到VDD+0.5之间

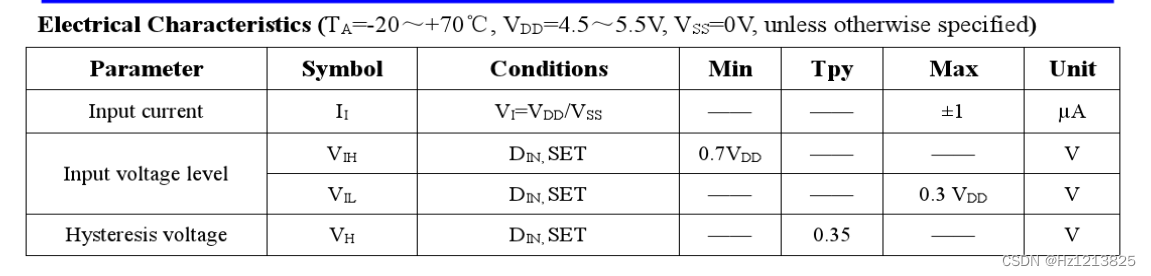

2.根据下表可以看出

        逻辑高电平要高于0.7Vcc

        逻辑低电平要低于0.3Vcc

如果使用5V供电

高电平要高于3.5V，低电平要低于1.5V

因此使用3.3V单片机控制时不能直接用GPIO输出高低电平，一般使用开漏浮空，外接5V上拉


电路连接

使用5V单片机时直接连接即可

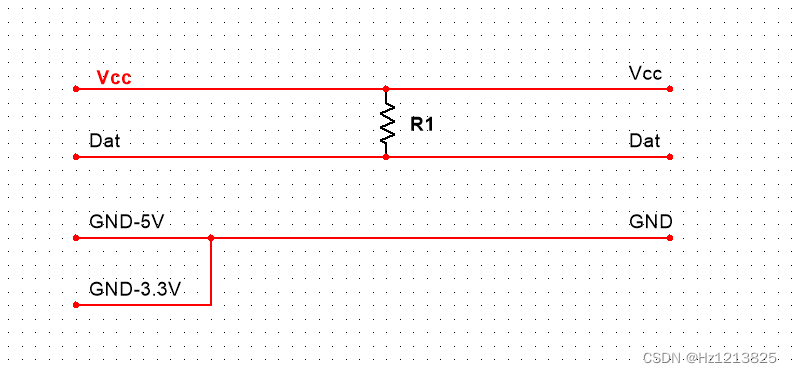

使用3.3V单片机时，需要将GPIO设为开漏浮空，外接上拉电阻（常用10kΩ）

如下图

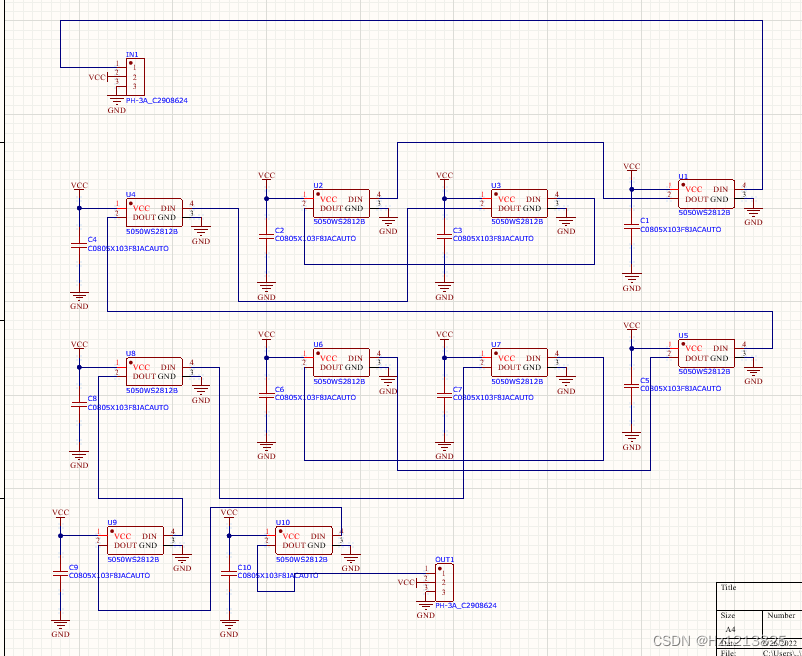

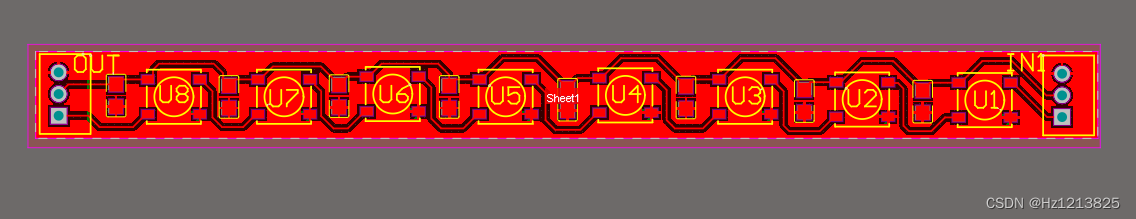

PCB



链接：百度网盘

软件部分

模拟时序发送

WS2812(PWM+DMA)
