我们想要使另一个物体绕着多边形运动。这个当然也可以通过 AVD 实现。但它还是需要很多事前工作去计算想生成的轨迹。
我们想把绕多边形物体的运动进度与多边形的显示分离开来，独立控制。

因此我选择用自定义 Drawable 来实现，其中包含多个 Path 对象。Path 是对图形形状的基本描绘（AVD 中实际也使用了 Path！），而且 Android Canvas 的 API也是借助 Path 来生成各种有趣的效果。在实现一些效果之前，我想强烈推荐 Romain Guy 这篇写得很好的文章，里面展示的很多技巧就是我在本文所用到的：

Android Recipe #4, path tracing

极坐标系

当定义 2d 形状的时候，我们通常在笛卡尔坐标系 (x,y) 中进行定义。通过指定 x 轴和 y 轴上离原点的距离，来定义图形形状。而另一个我们可选用的极坐标系，则是定义离原点的角度和半径长度。

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

笛卡尔坐标系（左边）vs 极坐标系（右边）

我们可以通过这两条公式进行极坐标系和笛卡尔坐标系之间的转换：

val x = radius * Math.cos(angle);
val y = radius * Math.sin(angle);

我强烈推荐读下面这篇文章以了解更多关于极坐标系的内容：

极坐标系

为了能生成规则的多边形（例如每个内角的度数相同），极坐标系能起到非常大的作用。为了生成想要的边数，你可以通过计算求出对应的度数（因为内角度数和是 360 度），然后借助同一个半径，再利用这个度数的多个倍数关系去描绘出每个点。你可以用图形 API 将这些点坐标转化为笛卡尔坐标。下面是一个通过给定的边数和半径生成多边形 Path 的函数：

fun createPath(sides: Int, radius: Float): Path {
val path = Path()
val angle = 2.0 * Math.PI / sides
path.moveTo(
cx + (radius * Math.cos(0.0)).toFloat(),
cy + (radius * Math.sin(0.0)).toFloat())
for (i in 1 until sides) {
path.lineTo(
cx + (radius * Math.cos(angle * i)).toFloat(),
cy + (radius * Math.sin(angle * i)).toFloat())
}
path.close()
return path
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

所以为了生成想要的多边形组合，我们创建了一个有不同边数、半径和颜色的多边形 list 集合。Polygon 是一个持有这些信息和计算相应 Path 的类：

private val polygons = listOf(
Polygon(sides = 3, radius = 45f, color = 0xffe84c65.toInt()),
Polygon(sides = 4, radius = 53f, color = 0xffe79442.toInt()),
Polygon(sides = 5, radius = 64f, color = 0xffefefbb.toInt()),
…
)

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

有效的 path 绘制

绘制一个 Path 只需简单地调用 Canvas.drawPath(path, paint) 但是 Paint 类的参数支持 PathEffect，借助这个我们可以去更改 path 被绘制时的效果。例如我们可以使用 CornerPathEffect 去把我们的多边形的各个角圆滑化处理或者是用 DashPathEffect 去分段地画出 Path（虚线效果，译者注）（关于这个技巧的更多细节，请阅读前面提到的那篇 Path tracing 文章）：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

另外一种画分段 path 的方法是使用 PathMeasure#getSegment，它能复制 path 的某一部分到一个新的 Path 对象。我是直接使用了能画出虚线的方法，就像自己改变了绘制的时间间隔和分段绘制实现的效果一样。

通过暴露这些控制 drawable 特性的参数，我们可以很容易地生成动画：

object PROGRESS : FloatProperty(“progress”) {
override fun setValue(pld: PolygonLapsDrawable, progress: Float) {
pld.progress = progress
}
override fun get(pld: PolygonLapsDrawable) = pld.progress
}

…

ObjectAnimator.ofFloat(polygonLaps, PROGRESS, 0f, 1f).apply {
duration = 4000L
interpolator = LinearInterpolator()
repeatCount = INFINITE
repeatMode = RESTART
}.start()

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数初中级安卓工程师，想要提升技能，往往是自己摸索成长，但自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！

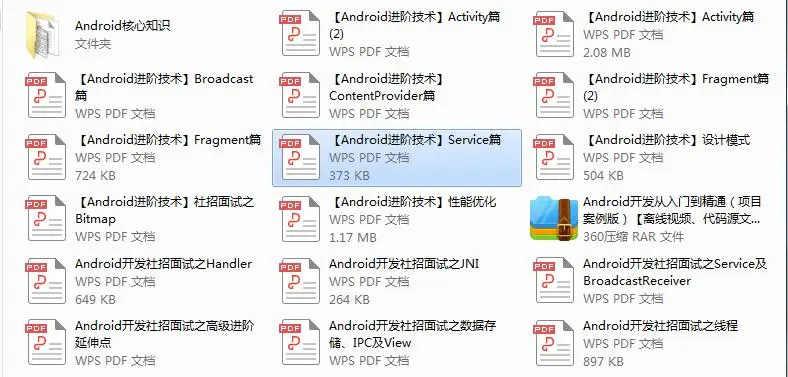

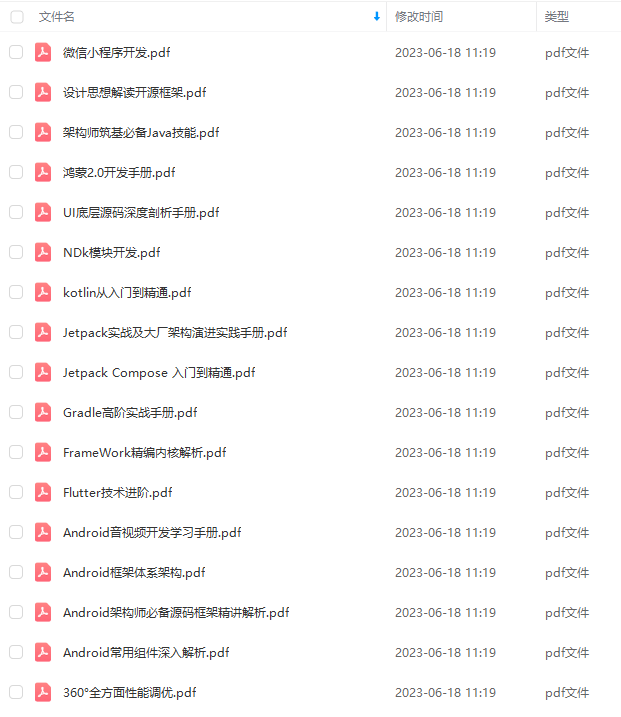

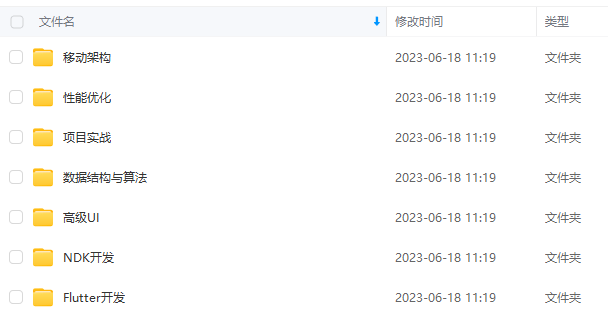

因此收集整理了一份《2024年最新Android移动开发全套学习资料》送给大家，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。
