各位朋友你们好,我是学应用电子技术的在校大学生,因为假期实在是太无聊了,在这里写点文章。第一次写文章,有写得不好的地方请大神帮我指出来,我会加以改正 谢谢。
每天更新一小节内容。
我写这个教程的初衷是为了无偿分享我的技术。 此教程是针对51单片机硬件系统设计和零基础初学习能快速上手所写的,所以不会涉及到特殊寄存器的知识。
电子元器件部分不会过多的介绍元器件,只涉及单片机应用系统常用的电子元器件。
后续会写一套全面的教程。
第一章涉及的电路知识是后续学习的基础 是必须掌握的知识,学完第一章的知识,市面上所有的单片机开发板都电路图都可以看懂·。
本教程学完后可以设计单片机开发板。
第一章 基础知识
1.1 电子元器件
电阻

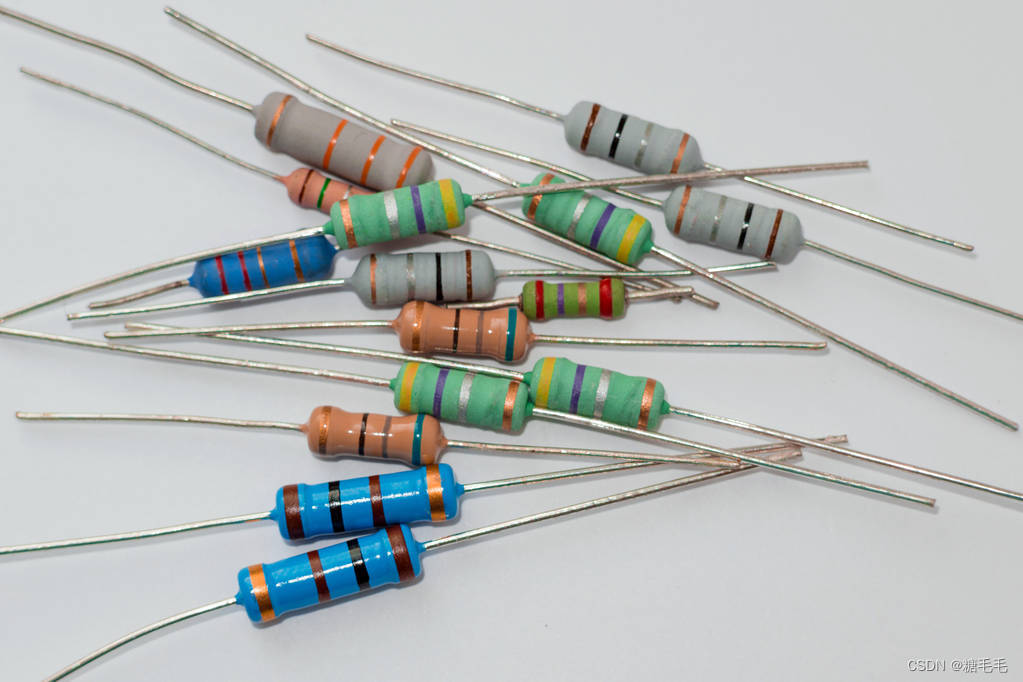

电阻实物图
电阻 全称 电阻器,是对电流具有一定阻碍作用的电子元器件,在各种供电电路和信号电路中都有着广泛的应用。
电阻使用 R 表示
描述电阻器阻值大小的基本单位为欧姆,用Ω表示。此外还有千欧(kΩ)和兆欧(MΩ)两种单位,它们之间的换算关系为:1kΩ=1000Ω,1MΩ=1000kΩ。
电阻器的种类很多:
1、根据电阻器的材料可分为线绕电阻器、膜式电阻器以及碳质电阻器等()。
2、根据按电阻器的用途可分为高压电阻器、精密电阻器、高频电阻器、熔断电阻器、大功率电阻器以及热敏电阻器等。
3、根据电阻器的特性和作用可以分为固定电阻和可变电阻两大类。固定电阻器是阻值固定不变的电阻器,主要包括碳膜电阻器、碳质电阻器、金属电阻器以及线绕电阻器等。可变电阻是阻值在一定范围内连续可调的电阻器,又被称为电位器。
4、根据电阻器的外观形状可分为圆柱形电阻器、纽扣电阻器和贴片电阻器等。

电阻图形符号
电容

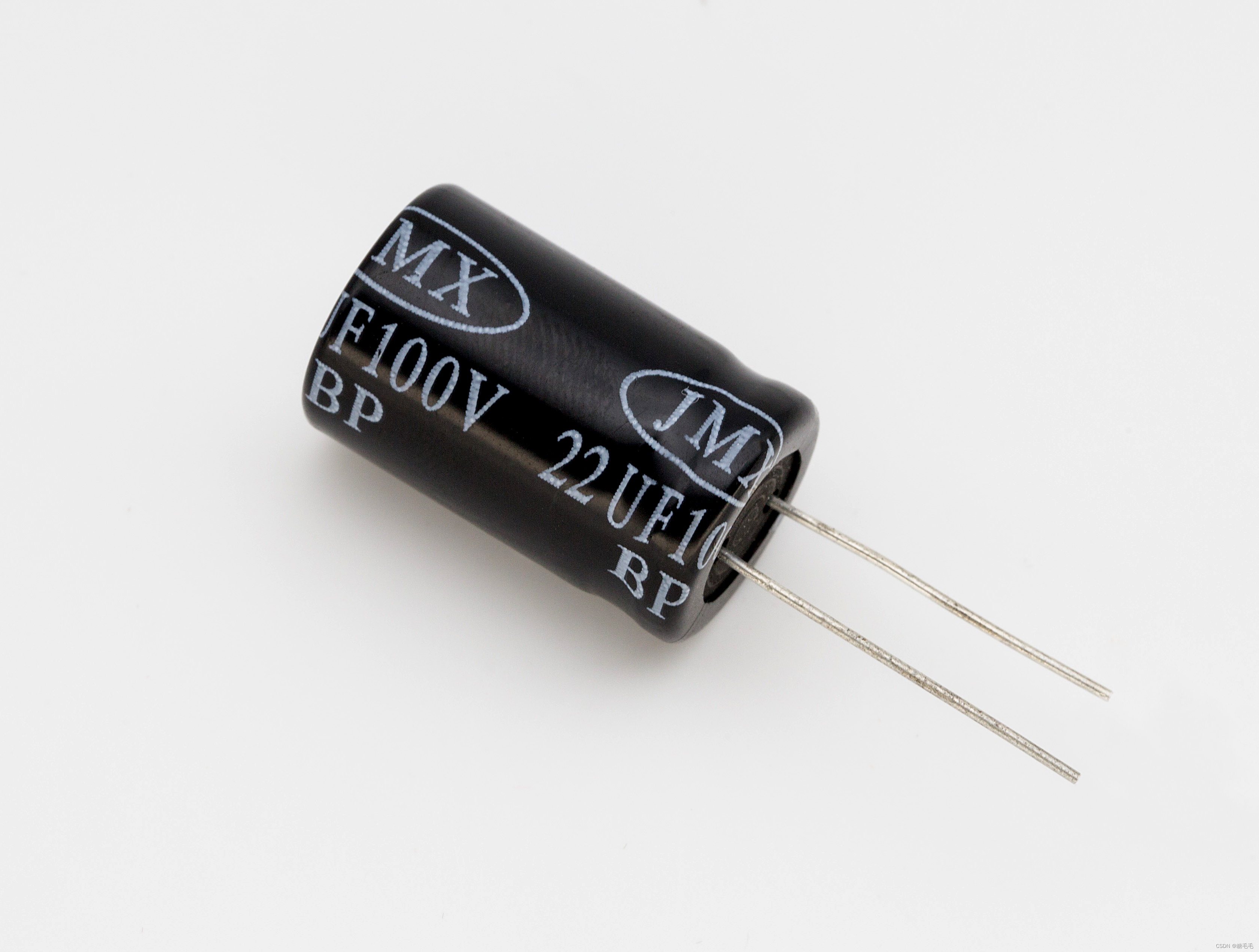

电容实物图
电容 全称 电容器 ,是供电电路和信号电路中的一种电荷储能电子元器件。
由两个极板中间用绝缘材料隔开而构成,其具有储存电荷的能力。电容器的基本单位用法拉(F)表示,其他常用的电容器单位还有毫法(mF)、微法(μF)、纳法(nF)以及皮法(pF)。
这些单位之间的换算关系是:1法拉(F)=103毫法(mF)=106微法(μF)=109纳法(nF)=1012皮法(pF)。
电容的种类很多,分类方法也有很多种。
1、按照结构主要分为固定电容器和可变电容器。
2、按照电解质主要分为有机介质电容器、无机介质电容器、电解电容器及空气介质电容器等。
3、按照用途主要分为旁路电容、滤波电容、调谐电容及耦合电容等。
4、按照制造材料主要分为瓷介电容、涤纶电容、电解电容及钽电容等。
电容器在电路中,通常使用英文大写字母 C 表示,贴片电容通常用英文大写字母 C、MC 或 BC 等表示,排容用英文大写字母 CP 或 CN 表示,电解电容用英文大写字母 C 、 EC 、CE 或 TC 表示。

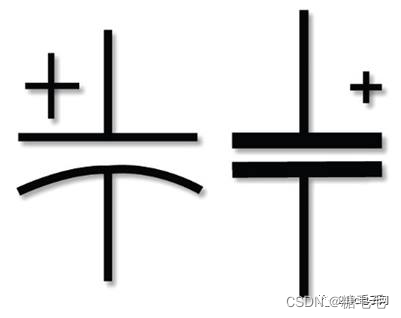

电容图形符号
电感

电感实物图
电感器是电磁储能电子元器件,在供电电路和信号电路中都有着广泛的应用。
电感器的结构类似于变压器,但是其只有一个绕组。电感器是根据电磁感应原理制作而成的,其对直流电压具有良好的阻抗特性。
电感器的种类和分类方法也有很多种,如按其结构的不同可分为线绕式电感器和非线绕式电感器;按用途可分为振荡电感器、校正电感器、阻流电感器、滤波电感器、隔离电感器等;按工作频率可分为高频电感器、中频电感器和低频电感器。
电感器通常使用大写英文字母“L”表示,其基本单位是亨利(H),常用的单位还有毫亨(mH)和微亨(μH),它们之间的换算关系是1H=1000mH,1mH=1000μH。

电感图形符号
二极管
由P型半导体和N型半导体组成的PN结引出两根导线封装而成,具有单向导电性。
制造材料有两种:分别是硅和锗。使用硅材料的称为 硅管 ,使用锗材料的称为 锗管。
硅管的导通电压是0.7V
锗管的导通电压是0.3V
使用 VD 表示。

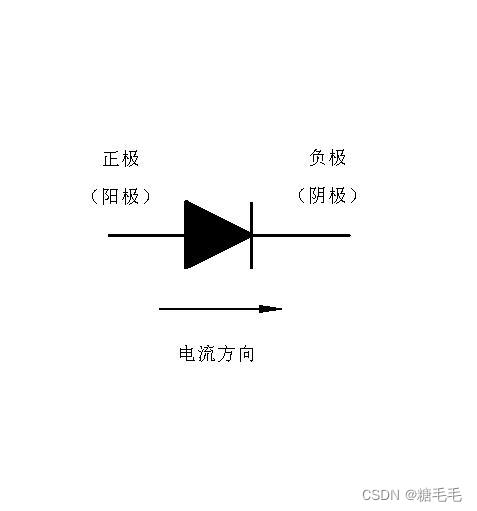

二极管图形符号
三极管
PNP型三极管:由两块P型半导体中间夹一个N型半导体并引出三根导线。
NPN型三极管:由两块N型半导体中间夹一个P型半导体并引出三根导线。
QR 、Q 、VT或V表示。

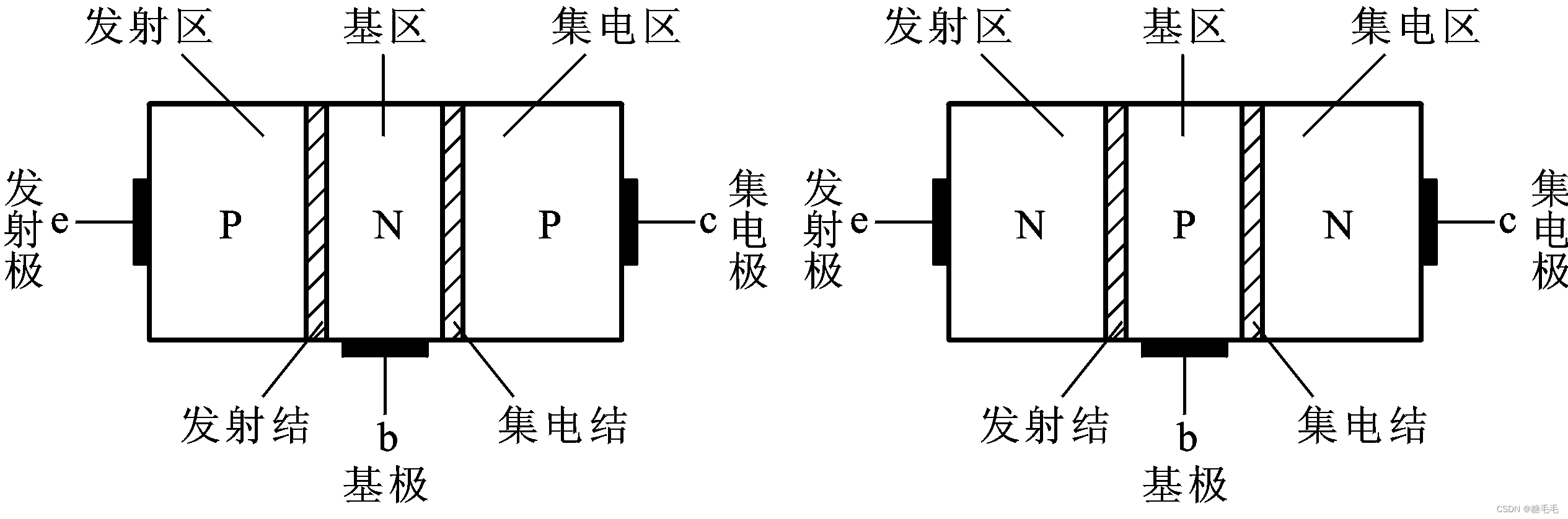

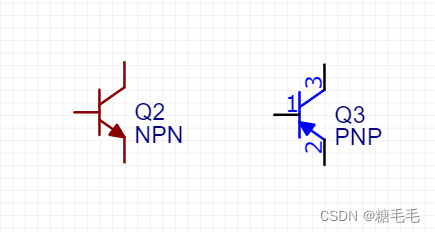

三极管图形符号
1.2 电路知识
接地符号

电源符号

电阻的应用
在单片机中电阻主要用来 限流、电位上拉和下拉

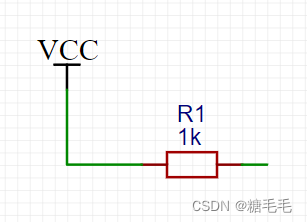

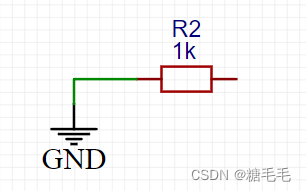

上拉电阻

作用:将端口电位拉高
下拉电阻

作用:将端口电位拉低
限流电阻

作用:限制通过元器件的电流,以免元器件过载
电容的应用

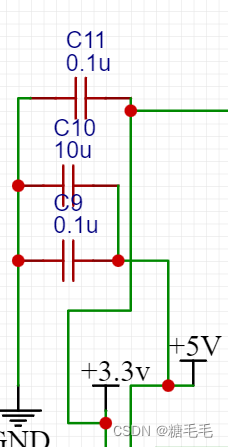

退耦电容

作用:一般用于直流电路中,用来滤除交流成分的干扰
谐振电容

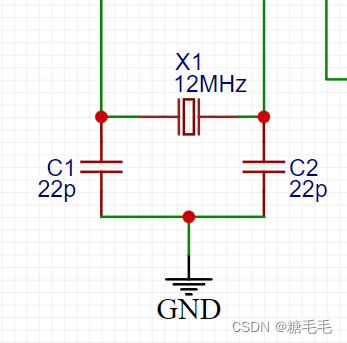

作用:仅使用在晶振电路中(时钟电路)
三极管 在单片机的应用
三极管开关应用

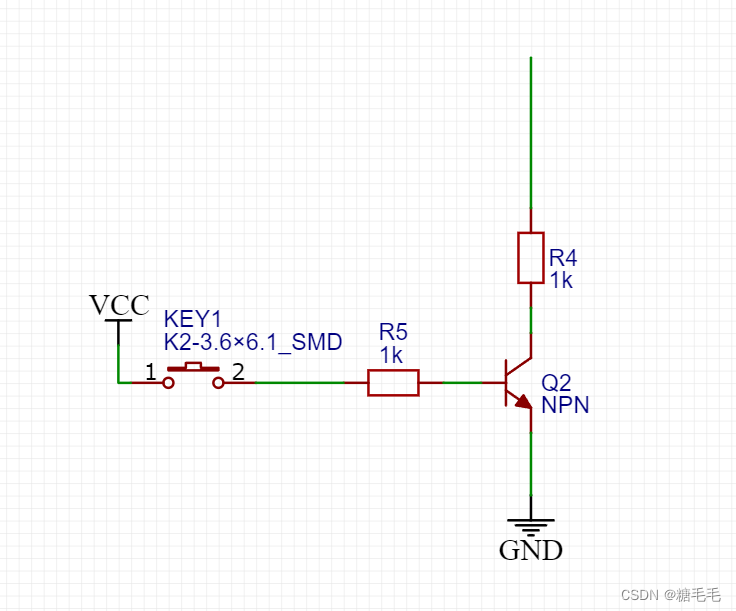

我解释一下上面的电路
三极管的导通条件是 集电的电压>基极电压>发射极电压,集电极连接的是单片机引脚(5V),vcc是3.3V,当KEY按下时基极接通,发射极因为接地所以电压比基极小,所以就导通了。
1.3 计算机基础知识
在这一章我们将学到工具软件的使用、进制转换、C语言基础等
我们先说一说工具软件吧,我们需要用到编程软件Keil 和仿真软件proteus


进制转换(51 单片机常用进制)
二进制: 0 1
十六进制:0 1 2 3 4 5 6 7 8 9 A B C D E F
十进制:0 1 2 3 4 5 6 7 8 9
十进制转二进制:128 64 32 16 8 4 2 1
用十进制数减上面的数字,不能减为0 能减为1
例:十进制数:254 二进制是:1111 1110
二进制转十进制就是将有 1 的对应的数加起来就行了
十六转二进制:8 4 2 1
先将十六进制数分成两个数字,然后逐个计算。
例:
12 拆成 1 和 2
计算用8 4 2 1 方法和上面一样,不在过多赘述
使用C语言对51单片机进行编程
必需有的两行代码:
#include<reg51.h> //头文件
void main() //主函数
{
}
注意:主函数只能有一个!!
第二章 51单片机最小系统
2.1 技术文件识读
在讲文件识读前要讲一讲元器件的选择与使用。
在我们想让单片机实现些功能时,需要根据自己的实际需求使用一些元器件。但我们该如何去选择和使用它们呢??
首先我们需要知道我们需要实现什么样的功能,然后定制方案,选择最佳方案,最后是购买与组装电路。
下面举个案例:
制作一个能控制电灯的东西,功能是让灯泡亮一段时间然后就灭。
我想了两种实现方案:
方案1、使用电容和电阻实现
方案2、使用51单片机实现
首先我们要以几个方面来选择方案:
1、可行性
2、难易程度
3、成本
首一点先明确上面两个方案都是可行的。
难易程度:方案1容易实现
成本: 方案一只需要几毛钱,方案2需要十几元左右。
但我选择方案2 因为我讲的是单片机。
过程
首先我们要去找相应元器件的技术文件,网上有很多,但我推荐使用 嘉立创EDA
这个工具对初学者非常友好,可以在里面找技术文件和画电路图以及做出PCB(印刷电路板)
本教程最终做出来的东西就是PCB板。

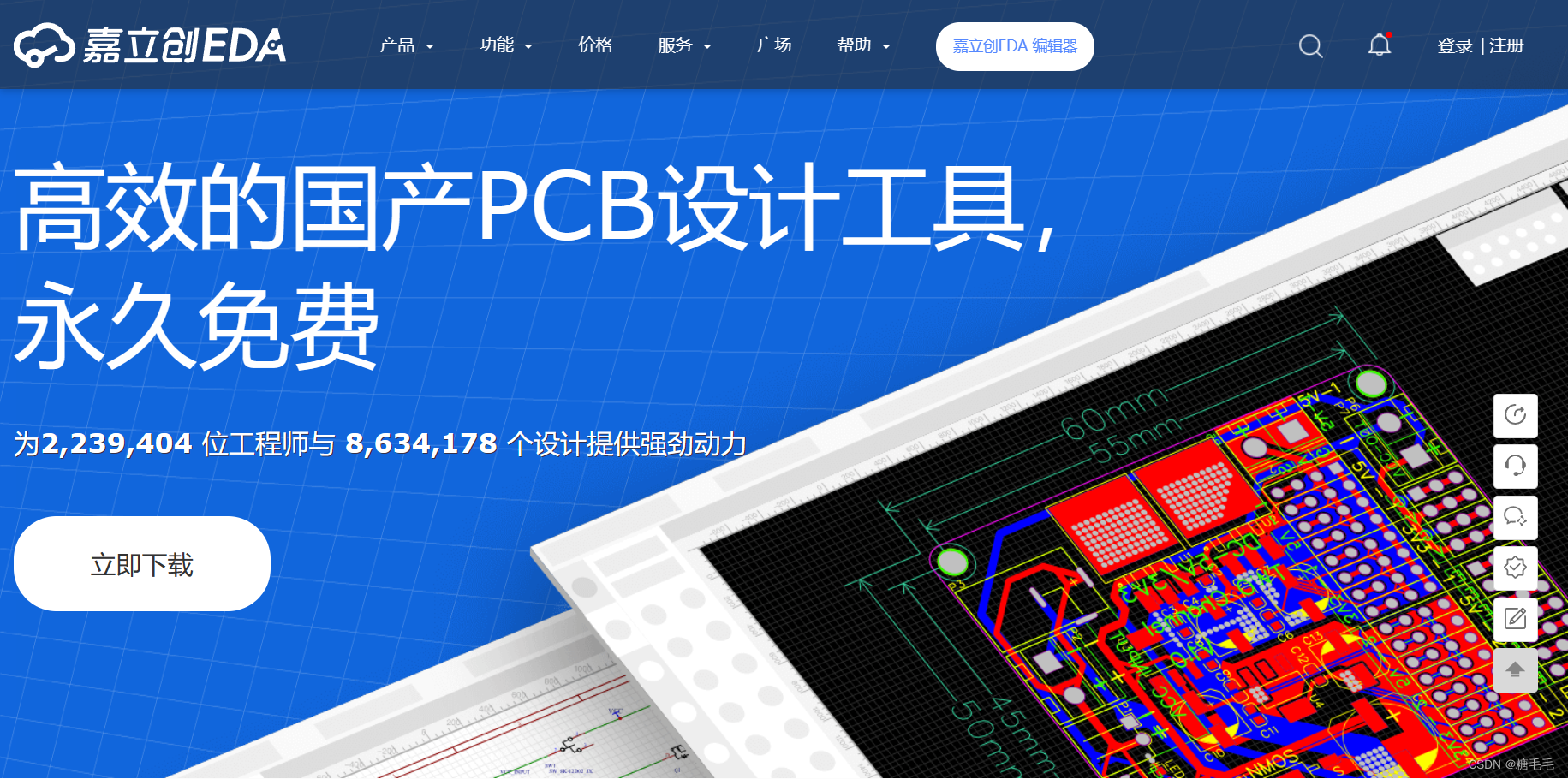

工具主界面

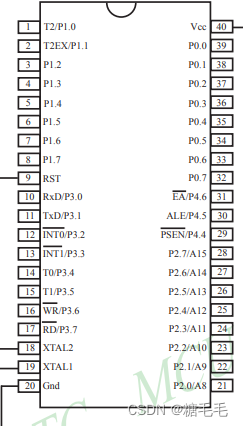

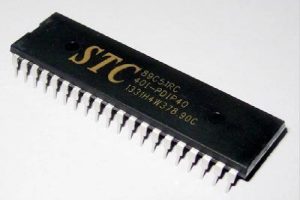

2.2 单片机


2.3 复位电路

2.4 时钟电路

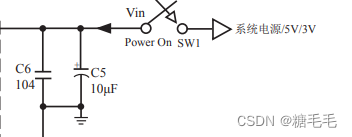

2.5 电源电路

第三章 使用C语言对51单片机进行编程
3.1 并行端口控制
第一个程序
设计:需要用到 P1.0 这个端口,使用AT89c51处理程序 , 使用一只LED做点亮动作(连接后使用低电有效)
程序要求:P1.0持续输出低电平
#include<reg51.h> //头文件
sbit LED=P1^0; //在C语言当中的 . 用 ^ 代替 sbit 是位控制
void mian() //主函数
{
while(1) //无限循环(1) 不循环(0)
{
LED=0; //P1^0 输出低电平
}
}
3.2 控制LED灯
这节我们需要知道什么是共阳极,什么是共阴极 以及怎么去连接它。
阳极(正极)
阴极(负极)

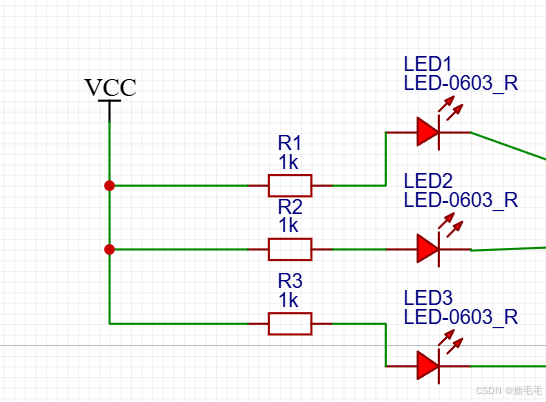

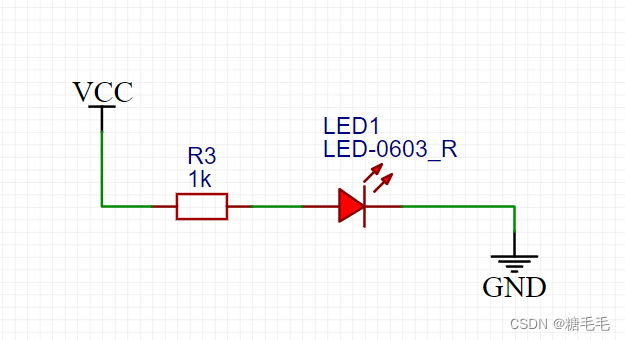

共阳极:将所有的发光二极管(LED)阳极连接到电源的正极,阴极连接芯片引脚。

共阴极:讲所有的发光二极管(LED)阴极接地,阳极连接到芯片引脚。

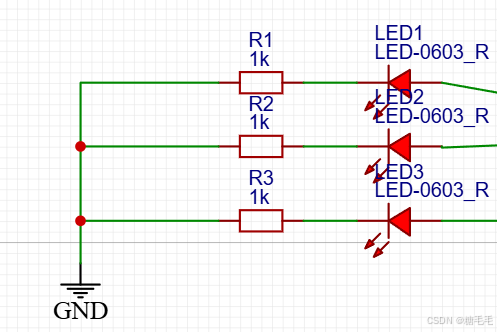

注意:我们在使用发光二极管(LED)时应在它的阳极或阴极加一个限流电阻!!否则可能会烧毁发光二极管(LED)!!
那么接下来我们将学习怎么控制它:
位控制
#include<reg52.h> //头文件
sbit LED0=P1^0; //在C语言当中的 . 用 ^ 代替 sbit 是位控制
sbit LED1=P1^1;
sbit LED2=P1^2;
sbit LED3=P1^3;
void mian() //主函数
{
while(1) //无限循环(1) 不循环(0)
{
LED=0; //P1^0 输出低电平 在电子电路中1代表高电平,0代表低电平
LED1=0; //P1^0 输出低电平 点亮LED 共阳极的时候为 0 共阴极的时候为 1
LED2=0; //P1^0 输出低电平
LED3=0; //P1^0 输出低电平
}
}
字节控制
#include<reg52.h>
void main()//主函数
{
while(1) //while循环
{
P1=0x00; //P1里面包含了P1^0~P1^7
}
}
就有哥们就要问了: 里面的 P1=0x00 是什么意思?
首先我们要知道单片机里面有四组引脚,分别是 P0 P1 P2 P3
每组有8根引脚,我们在程序中使用其中一根需要用到这个格式 sbit +变量 传给 P1^0
其中P0在单片机内部没有上拉电阻,我们使用它点亮LED的时候要么共阳极,要么在每根引脚上添加一个上拉电阻。
在C语言中 0x 代表的是十六进制,00是它的值,这个值对应了那个引脚高电平,那个引脚低电平。
例如:
十六进制 0x00 换算成 二进制是 0000 0000
那么它对应的引脚都是为低电平
那么0xff 换算成二进制就是1111 1111
那么它对应的引脚都是为高电平
0xf5 换算成二进制 1111 0101
那么 P1^0-P1^3 都为1,后面四根 P1^4 和 P1^6 为低电平,P1^5和P1^7 为高电平
进制转换可以看前面写的,如果有什么不懂可以来问我。嘿嘿
