问题背景为笔者负责的开发的产品升级最新的FPGA程序后，现场设备出现了xdma驱动无法识别的现象。运行lspci 命令PCIE总线上可以看到xdma设备已经正确识别到。

但BAR空间访问失败，无法识别到xdma驱动相关函数。

    笔者先交代下硬件架构，PCIe3.0 X4方案硬件方案为UltraScale系列FPGA搭配X86主机，FPGA用的是Xilinx 的xdma IPcore 搭配官方驱动实现。X86系统为debian12。Vivado开发测试环境为23.2。根据笔者经验问题原因可能以下三点。

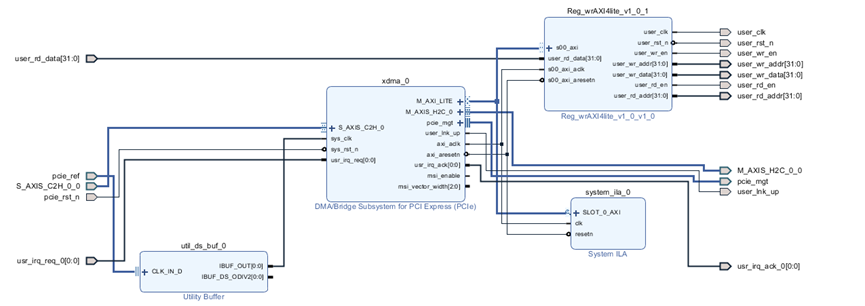

（1）因为老版本FPGA程序可以正确识别但更新后的程序不行，首先对比代码差异。如下图，仔细比对发现XDMA的bd没有更改，代码更改点在数字信号部分。

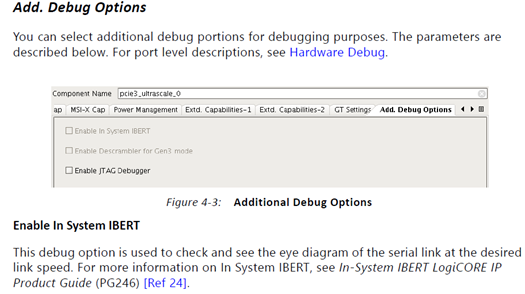

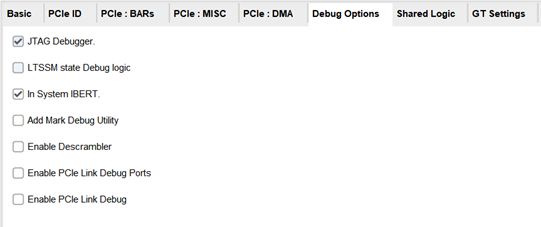

为了进一步定位问题，参考pg156关于add debug options中的描述，在XDMA 高级设置下勾选JTAG debugger 选项可以观察LTSSM state transitions、PHY Reset FSM transitions、Receiver Detect信息，勾选in system ibert选项可以在JTAG下观察Rx lane的眼图。

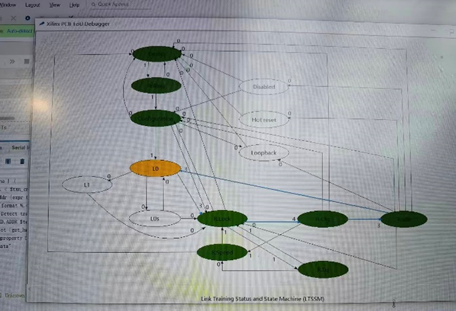

按照pg156中的描述设置xdma，生成bit文件后可以看到会有draw_ltssm.tcl、draw_reset.tcl、draw_rxdet.tcl三个tcl文件生成。如下图在Vivado下分别运行三个脚本（windowns系统下需要安装tk）,会对应画出流程图指示状态机跳转是否符合预期。

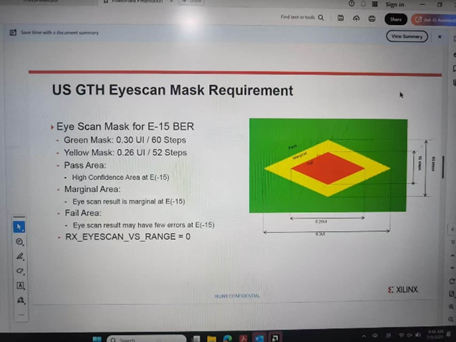

接下来检查眼图，AMD对PCIe 信号的眼图标准如下，标准中明确写了眼宽、眼高的最小范围。

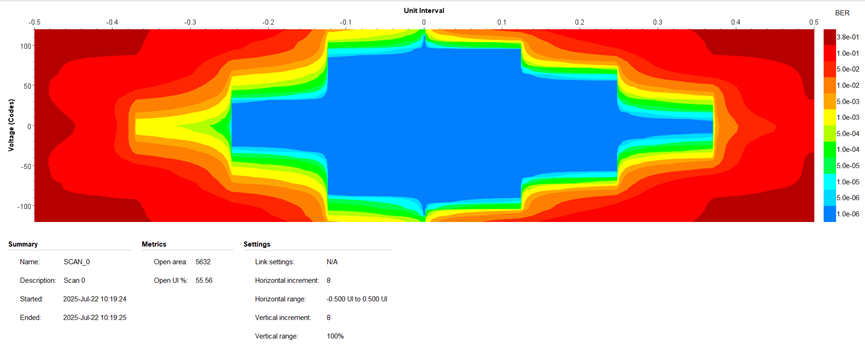

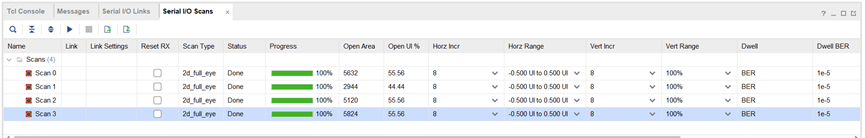

JTAG挂载后的眼图如下图（4个lane的眼图类似），对照标准符合。



未完待续~
